人教九年级16.4
变阻器
同步课时练习
30分钟完成
一、选择题
1.下列关于滑动变阻器的说法正确的是( )
A.滑动变阻器是靠改变导体的横截面积来改变电阻的
B.滑动变阻器是靠改变导体的材料来改变电阻的
C.滑动变阻器是靠改变连入电路中导体的长度来改变电阻的
D.因为电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变任一因素来改变电阻的
2.如图所示电路,电源电压为12V,闭合开关S,移动滑动变阻器的滑片P,小灯泡始终亮,电流表有示数,电压表示数为0V,则电路发生的故障可能是( )
A.开关接触不良
B.电流表断路
C.滑动变阻器断路
D.电压表断路
3.(2019·海南)如图所示是某电子秤内部简化电路。R0是定值电阻,Rx是压敏电阻,阻值随压力增大而减小,电源电压保持不变。闭合开关,当Rx上压力增大时,随之减小的是(
)。
A.通过Rx的电流
B.通过R0的电流
C.Rx两端的电压
D.R0两端的电压
4.如图所示,当滑动变阻器的滑片P向左移动时,能使电路中的电阻变小的接法是(
)
5.如图所示是插塞式电阻箱接入电路的情况,则( )
A.现在使用的电阻是70
Ω
B.将铜塞a插上,使用电阻为80
Ω
C.将全部铜塞插上,使用电阻为0
Ω
D.将铜塞都插上,使用电阻100
Ω
6.图甲为某可调节亮度台灯,图乙为其用于调光的电位器结构图,a、b、c是它的是三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连,转动旋钮,滑片在弧形电阻丝上同向滑动即可调节灯泡亮度,下列分析正确的是( )
A.电位器和滑动变阻器的工作原理是相同的
B.电位器与灯泡并联
C.若只将a、c接入电路,顺时针转动旋钮时灯泡变亮
D.若只将b、c接入电路,逆时针转动旋钮时灯泡变亮

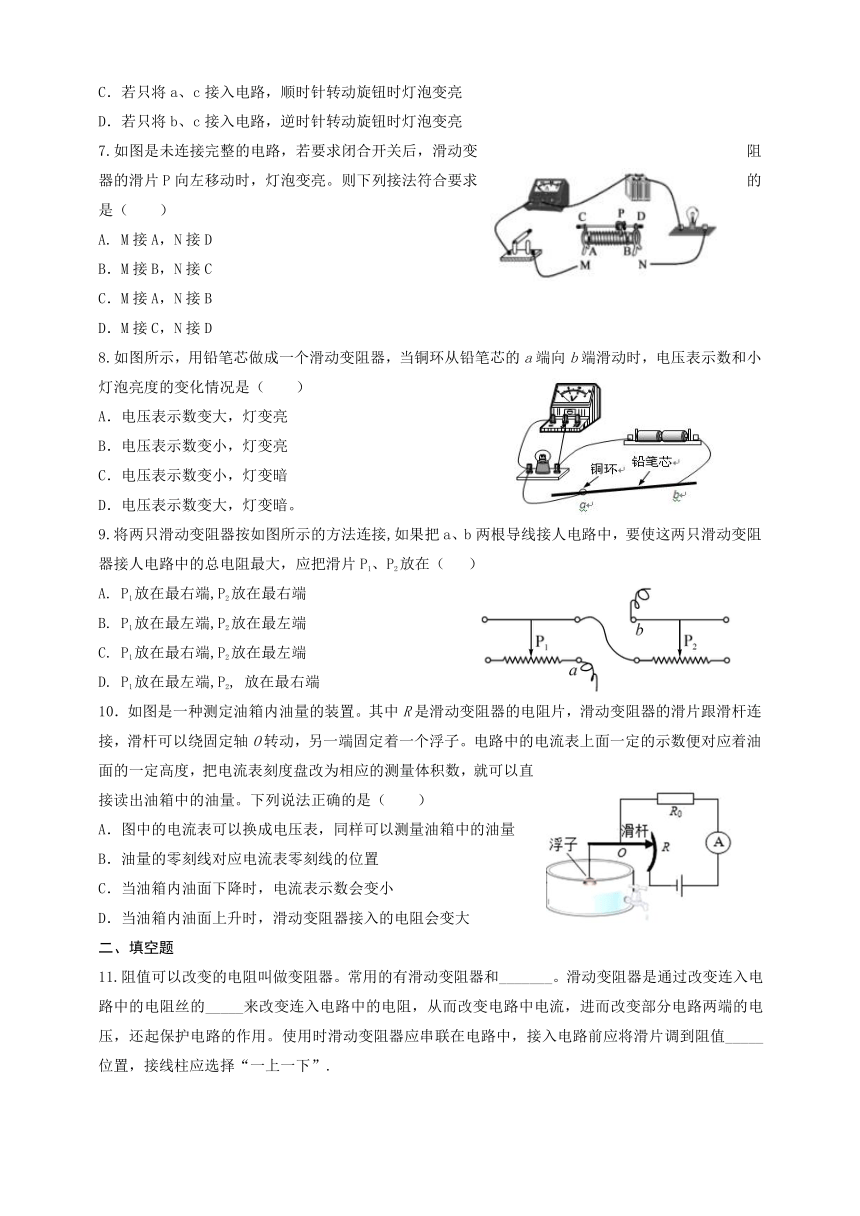

7.如图是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮。则下列接法符合要求的是( )
A.
M接A,N接D
B.M接B,N接C
C.M接A,N接B
D.M接C,N接D
8.如图所示,用铅笔芯做成一个滑动变阻器,当铜环从铅笔芯的a端向b端滑动时,电压表示数和小灯泡亮度的变化情况是(
)
A.电压表示数变大,灯变亮
B.电压表示数变小,灯变亮
C.电压表示数变小,灯变暗
D.电压表示数变大,灯变暗。
9.将两只滑动变阻器按如图所示的方法连接,如果把a、b两根导线接人电路中,要使这两只滑动变阻器接人电路中的总电阻最大,应把滑片P1、P2放在(
)
A.
P1放在最右端,P2放在最右端
B.
P1放在最左端,P2放在最左端
C.
P1放在最右端,P2放在最左端
D.
P1放在最左端,P2,
放在最右端
10.如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片,滑动变阻器的滑片跟滑杆连接,滑杆可以绕固定轴O转动,另一端固定着一个浮子。电路中的电流表上面一定的示数便对应着油面的一定高度,把电流表刻度盘改为相应的测量体积数,就可以直接读出油箱中的油量。下列说法正确的是( )
A.图中的电流表可以换成电压表,同样可以测量油箱中的油量
B.油量的零刻线对应电流表零刻线的位置
C.当油箱内油面下降时,电流表示数会变小
D.当油箱内油面上升时,滑动变阻器接入的电阻会变大
二、填空题
11.阻值可以改变的电阻叫做变阻器。常用的有滑动变阻器和_______。滑动变阻器是通过改变连入电路中的电阻丝的_____来改变连入电路中的电阻,从而改变电路中电流,进而改变部分电路两端的电压,还起保护电路的作用。使用时滑动变阻器应串联在电路中,接入电路前应将滑片调到阻值_____位置,接线柱应选择“一上一下”.

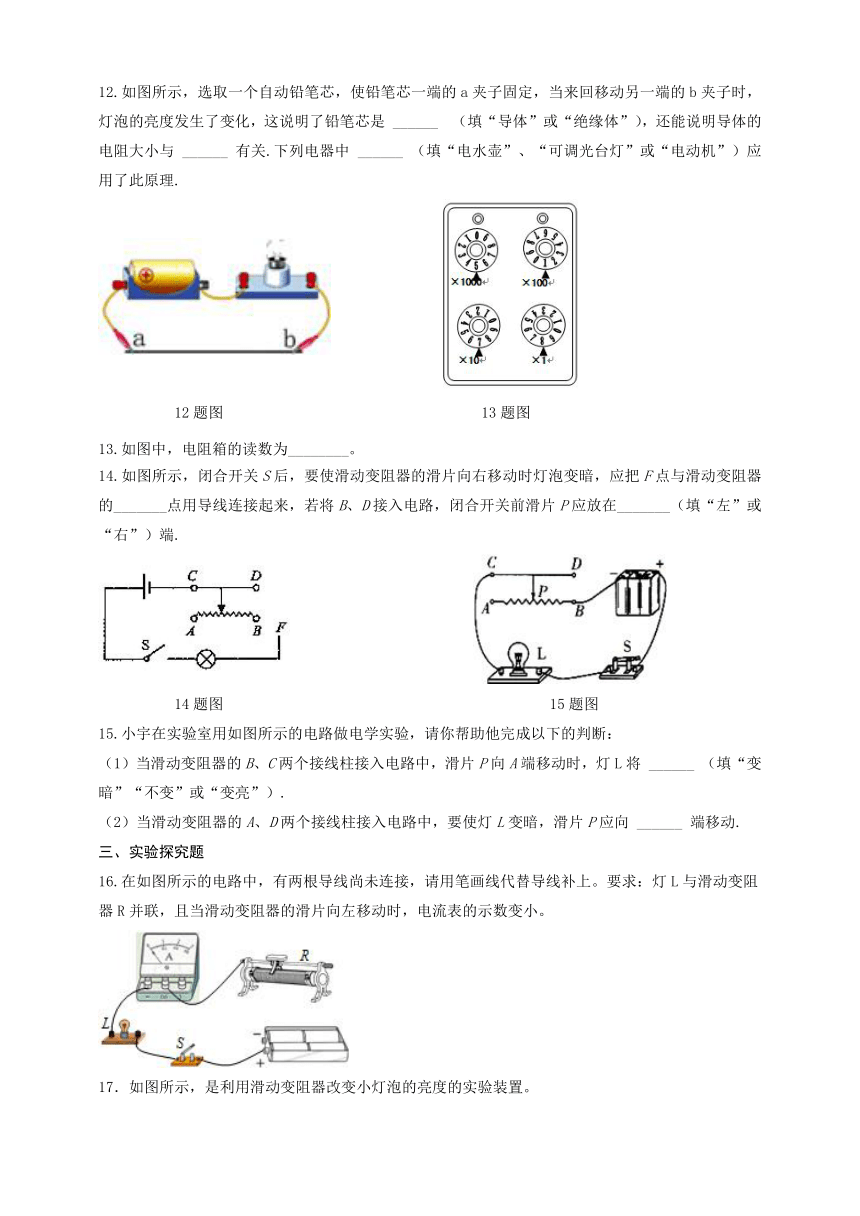

12.如图所示,选取一个自动铅笔芯,使铅笔芯一端的a夹子固定,当来回移动另一端的b夹子时,灯泡的亮度发生了变化,这说明了铅笔芯是
______
(填“导体”或“绝缘体”),还能说明导体的电阻大小与
______
有关.下列电器中
______
(填“电水壶”、“可调光台灯”或“电动机”)应用了此原理.
12题图
13题图
13.如图中,电阻箱的读数为________。
14.如图所示,闭合开关S后,要使滑动变阻器的滑片向右移动时灯泡变暗,应把F点与滑动变阻器的_______点用导线连接起来,若将B、D接入电路,闭合开关前滑片P应放在_______(填“左”或“右”)端.
14题图
15题图
15.小宇在实验室用如图所示的电路做电学实验,请你帮助他完成以下的判断:
(1)当滑动变阻器的B、C两个接线柱接入电路中,滑片P向A端移动时,灯L将
______
(填“变暗”“不变”或“变亮”).
(2)当滑动变阻器的A、D两个接线柱接入电路中,要使灯L变暗,滑片P应向
______
端移动.
三、实验探究题
16.在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。要求:灯L与滑动变阻器R并联,且当滑动变阻器的滑片向左移动时,电流表的示数变小。

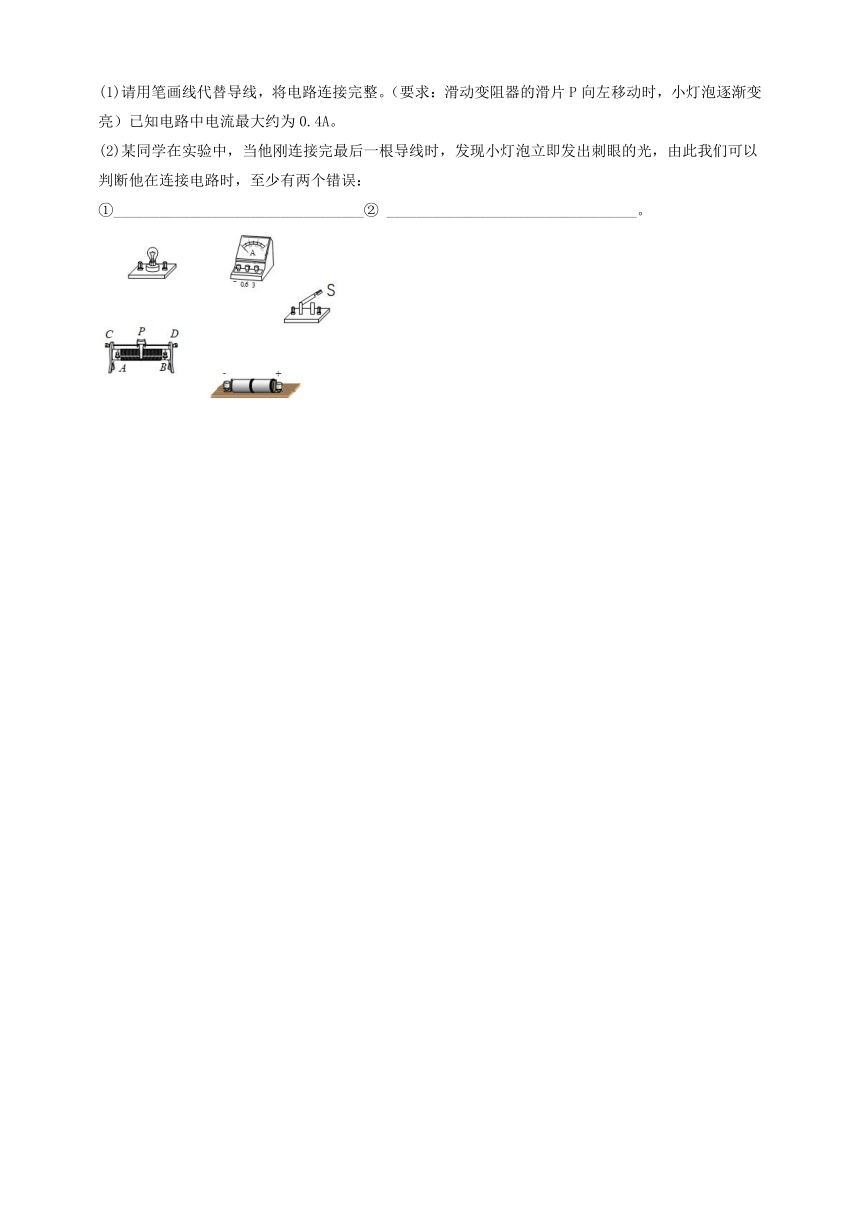

17.如图所示,是利用滑动变阻器改变小灯泡的亮度的实验装置。
(1)请用笔画线代替导线,将电路连接完整。(要求:滑动变阻器的滑片P向左移动时,小灯泡逐渐变亮)已知电路中电流最大约为0.4A。
(2)某同学在实验中,当他刚连接完最后一根导线时,发现小灯泡立即发出刺眼的光,由此我们可以判断他在连接电路时,至少有两个错误:
①_________________________________②
_________________________________。
人教九年级16.4
变阻器
同步课时练习
30分钟完成
一、选择题
1.下列关于滑动变阻器的说法正确的是( )
A.滑动变阻器是靠改变导体的横截面积来改变电阻的
B.滑动变阻器是靠改变导体的材料来改变电阻的
C.滑动变阻器是靠改变连入电路中导体的长度来改变电阻的
D.因为电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变任一因素来改变电阻的
【答案】C
2.如图所示电路,电源电压为12V,闭合开关S,移动滑动变阻器的滑片P,小灯泡始终亮,电流表有示数,电压表示数为0V,则电路发生的故障可能是( )
A.开关接触不良
B.电流表断路
C.滑动变阻器断路
D.电压表断路
【答案】D
3.(2019·海南)如图所示是某电子秤内部简化电路。R0是定值电阻,Rx是压敏电阻,阻值随压力增大而减小,电源电压保持不变。闭合开关,当Rx上压力增大时,随之减小的是(
)。
A.通过Rx的电流
B.通过R0的电流
C.Rx两端的电压
D.R0两端的电压
【答案】C
4.如图所示,当滑动变阻器的滑片P向左移动时,能使电路中的电阻变小的接法是(
)
【答案】D
5.如图所示是插塞式电阻箱接入电路的情况,则( )
A.现在使用的电阻是70
Ω
B.将铜塞a插上,使用电阻为80
Ω
C.将全部铜塞插上,使用电阻为0
Ω
D.将铜塞都插上,使用电阻100
Ω
【答案】C
6.图甲为某可调节亮度台灯,图乙为其用于调光的电位器结构图,a、b、c是它的是三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连,转动旋钮,滑片在弧形电阻丝上同向滑动即可调节灯泡亮度,下列分析正确的是( )
A.电位器和滑动变阻器的工作原理是相同的
B.电位器与灯泡并联
C.若只将a、c接入电路,顺时针转动旋钮时灯泡变亮
D.若只将b、c接入电路,逆时针转动旋钮时灯泡变亮
【答案】A
7.如图是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮。则下列接法符合要求的是( )
A.
M接A,N接D
B.M接B,N接C
C.M接A,N接B
D.M接C,N接D
【答案】A
8.如图所示,用铅笔芯做成一个滑动变阻器,当铜环从铅笔芯的a端向b端滑动时,电压表示数和小灯泡亮度的变化情况是(
)
A.电压表示数变大,灯变亮
B.电压表示数变小,灯变亮
C.电压表示数变小,灯变暗
D.电压表示数变大,灯变暗。
【答案】A
9.将两只滑动变阻器按如图所示的方法连接,如果把a、b两根导线接人电路中,要使这两只滑动变阻器接人电路中的总电阻最大,应把滑片P1、P2放在(
)
A.
P1放在最右端,P2放在最右端
B.
P1放在最左端,P2放在最左端
C.
P1放在最右端,P2放在最左端
D.
P1放在最左端,P2,
放在最右端
【答案】D
10.如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片,滑动变阻器的滑片跟滑杆连接,滑杆可以绕固定轴O转动,另一端固定着一个浮子。电路中的电流表上面一定的示数便对应着油面的一定高度,把电流表刻度盘改为相应的测量体积数,就可以直接读出油箱中的油量。下列说法正确的是( )
A.图中的电流表可以换成电压表,同样可以测量油箱中的油量
B.油量的零刻线对应电流表零刻线的位置
C.当油箱内油面下降时,电流表示数会变小
D.当油箱内油面上升时,滑动变阻器接入的电阻会变大
【答案】C
二、填空题
11.阻值可以改变的电阻叫做变阻器。常用的有滑动变阻器和_______。滑动变阻器是通过改变连入电路中的电阻丝的_____来改变连入电路中的电阻,从而改变电路中电流,进而改变部分电路两端的电压,还起保护电路的作用。使用时滑动变阻器应串联在电路中,接入电路前应将滑片调到阻值_____位置,接线柱应选择“一上一下”.
【答案】电阻箱
长度
最大
12.如图所示,选取一个自动铅笔芯,使铅笔芯一端的a夹子固定,当来回移动另一端的b夹子时,灯泡的亮度发生了变化,这说明了铅笔芯是
______
(填“导体”或“绝缘体”),还能说明导体的电阻大小与
______
有关.下列电器中
______
(填“电水壶”、“可调光台灯”或“电动机”)应用了此原理.
12题图
13题图
【答案】导体
长度
可调光台灯
13.如图中,电阻箱的读数为________。
【答案】5178Ω
14.如图所示,闭合开关S后,要使滑动变阻器的滑片向右移动时灯泡变暗,应把F点与滑动变阻器的_______点用导线连接起来,若将B、D接入电路,闭合开关前滑片P应放在_______(填“左”或“右”)端.
14题图
15题图
【答案】A
左
15.小宇在实验室用如图所示的电路做电学实验,请你帮助他完成以下的判断:
(1)当滑动变阻器的B、C两个接线柱接入电路中,滑片P向A端移动时,灯L将
______
(填“变暗”“不变”或“变亮”).
(2)当滑动变阻器的A、D两个接线柱接入电路中,要使灯L变暗,滑片P应向
______
端移动.
【答案】(1)变暗
(2)B
三、实验探究题
16.在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。要求:灯L与滑动变阻器R并联,且当滑动变阻器的滑片向左移动时,电流表的示数变小。
【答案】
17.如图所示,是利用滑动变阻器改变小灯泡的亮度的实验装置。
(1)请用笔画线代替导线,将电路连接完整。(要求:滑动变阻器的滑片P向左移动时,小灯泡逐渐变亮)已知电路中电流最大约为0.4A。
(2)某同学在实验中,当他刚连接完最后一根导线时,发现小灯泡立即发出刺眼的光,由此我们可以判断他在连接电路时,至少有两个错误:
①_________________________________②
_________________________________。
【答案】(1)
(2)连接电路时未断开开关
滑动变阻器的滑片不在阻值最大处
