第十六章变阻器课时作业2021-2022学年初中物理人教版九年级全一册（含答案）

2021-2022学年初中物理人教版九年级全一册第十六章变阻器课时作业
一、单选题

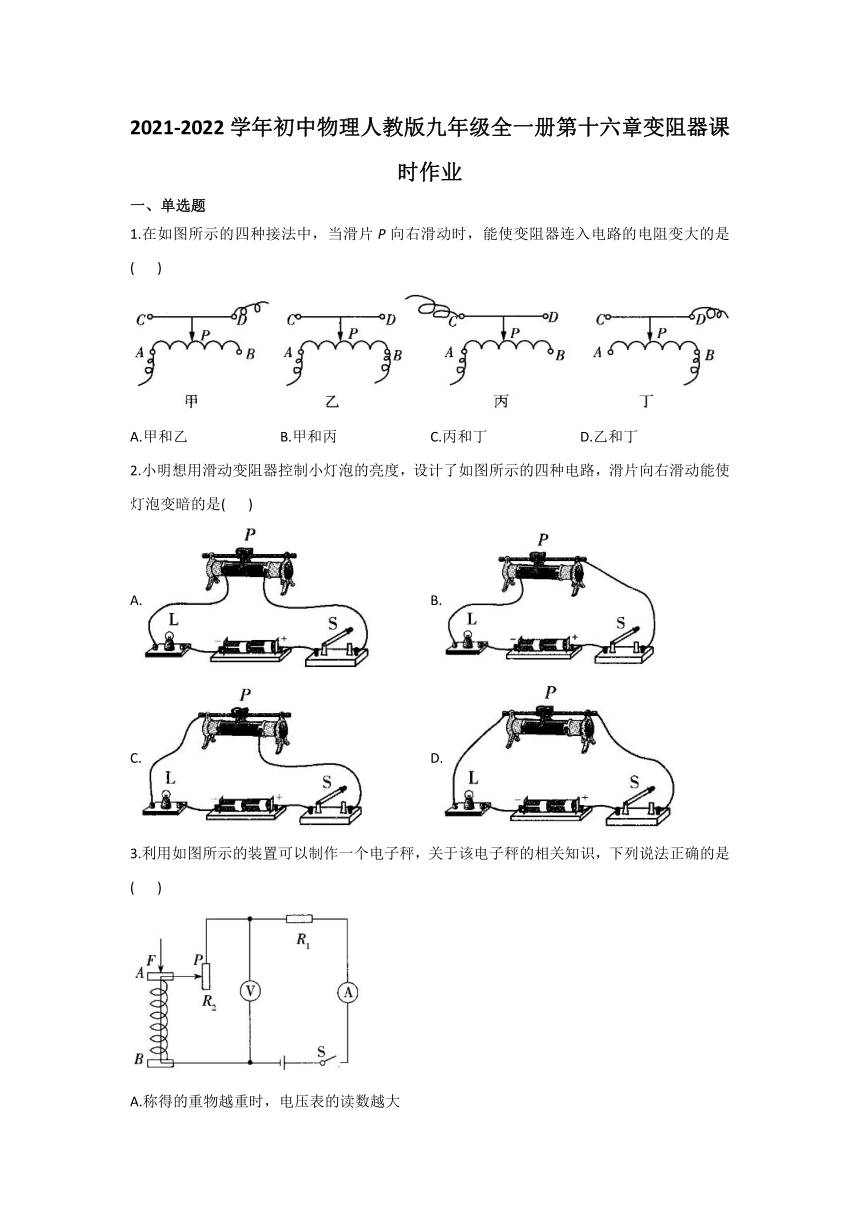

1.在如图所示的四种接法中，当滑片P向右滑动时，能使变阻器连入电路的电阻变大的是(
)
A.甲和乙
B.甲和丙
C.丙和丁
D.乙和丁
2.小明想用滑动变阻器控制小灯泡的亮度，设计了如图所示的四种电路，滑片向右滑动能使灯泡变暗的是(
)
A.
B.
C.
D.
3.利用如图所示的装置可以制作一个电子秤，关于该电子秤的相关知识，下列说法正确的是(
)
A.称得的重物越重时，电压表的读数越大
B.称得的重物越重时，电流表的读数越大
C.将电流表改装成电子秤的表盘，表盘刻度是均匀的
D.将电压表和电流表位置互换，电子秤仍能正常使用

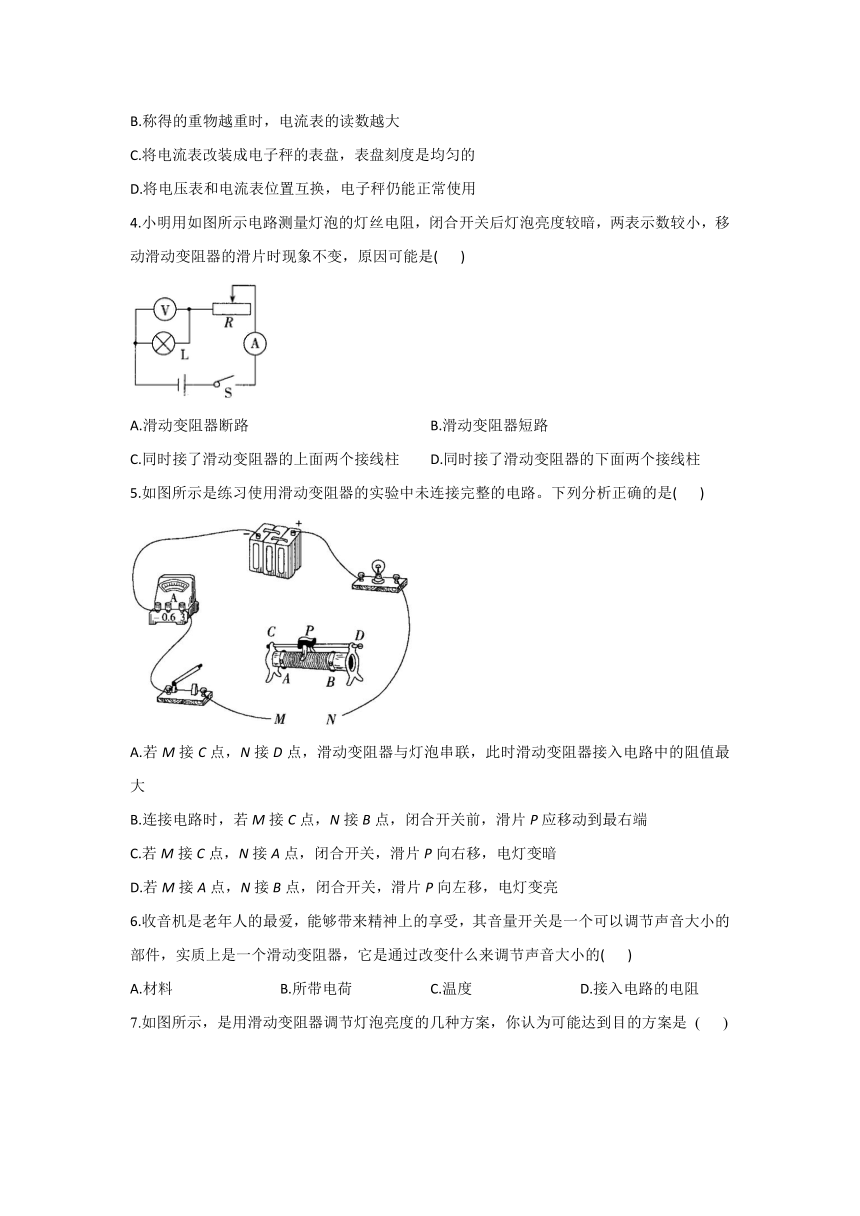

4.小明用如图所示电路测量灯泡的灯丝电阻，闭合开关后灯泡亮度较暗，两表示数较小，移动滑动变阻器的滑片时现象不变，原因可能是(
)
A.滑动变阻器断路
B.滑动变阻器短路
C.同时接了滑动变阻器的上面两个接线柱
D.同时接了滑动变阻器的下面两个接线柱
5.如图所示是练习使用滑动变阻器的实验中未连接完整的电路。下列分析正确的是(
)
A.若M接C点，N接D点，滑动变阻器与灯泡串联，此时滑动变阻器接入电路中的阻值最大
B.连接电路时，若M接C点，N接B点，闭合开关前，滑片P应移动到最右端
C.若M接C点，N接A点，闭合开关，滑片P向右移，电灯变暗
D.若M接A点，N接B点，闭合开关，滑片P向左移，电灯变亮
6.收音机是老年人的最爱，能够带来精神上的享受，其音量开关是一个可以调节声音大小的部件，实质上是一个滑动变阻器，它是通过改变什么来调节声音大小的(
)
A.材料
B.所带电荷
C.温度
D.接入电路的电阻
7.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是
(
)
A.
B.
C.
D.

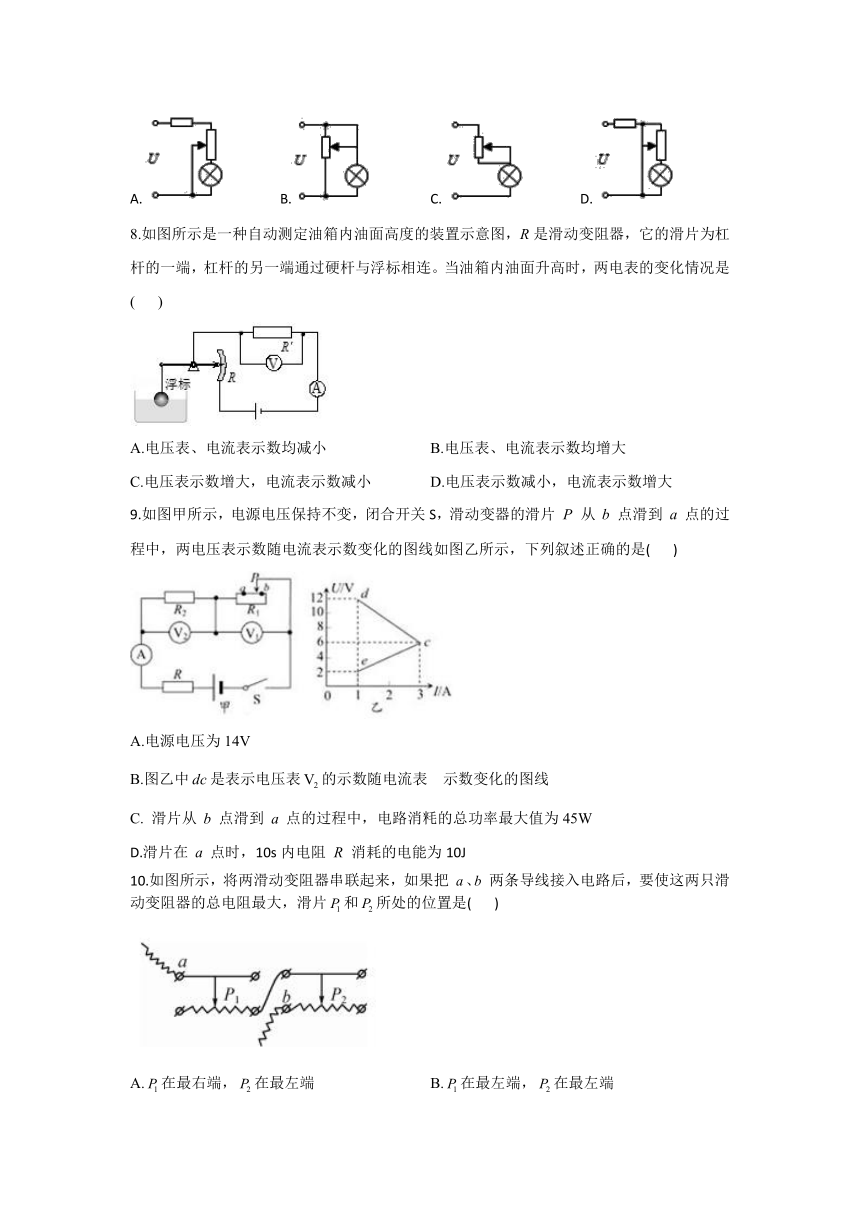

8.如图所示是一种自动测定油箱内油面高度的装置示意图，R是滑动变阻器，它的滑片为杠杆的一端，杠杆的另一端通过硬杆与浮标相连。当油箱内油面升高时，两电表的变化情况是(
)
A.电压表、电流表示数均减小
B.电压表、电流表示数均增大
C.电压表示数增大，电流表示数减小
D.电压表示数减小，电流表示数增大
9.如图甲所示，电源电压保持不变，闭合开关S，滑动变器的滑片从点滑到点的过程中，两电压表示数随电流表示数变化的图线如图乙所示，下列叙述正确的是(
)
A.电源电压为14V
B.图乙中是表示电压表的示数随电流表　示数变化的图线
C.
滑片从点滑到点的过程中，电路消粍的总功率最大值为45W
D.滑片在点时，10s内电阻消耗的电能为10J
10.如图所示，将两滑动变阻器串联起来，如果把两条导线接入电路后，要使这两只滑动变阻器的总电阻最大，滑片和所处的位置是(
)
A.在最右端，在最左端　
B.在最左端，在最左端
C.在最左端，在最右端　
D.在最右端，在最右端
二、操作题

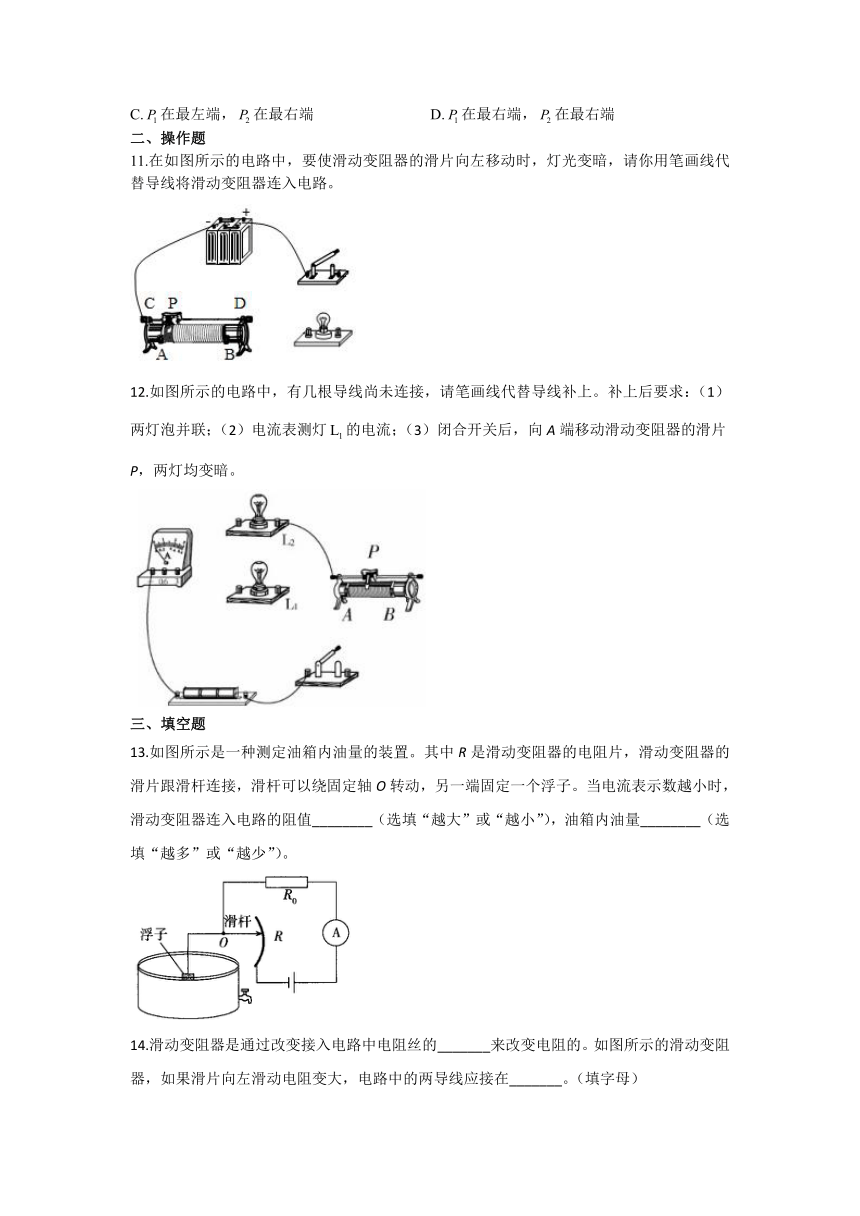

11.在如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯光变暗，请你用笔画线代替导线将滑动变阻器连入电路。
12.如图所示的电路中，有几根导线尚未连接，请笔画线代替导线补上。补上后要求：（1）两灯泡并联；（2）电流表测灯的电流；（3）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。
三、填空题
13.如图所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子。当电流表示数越小时，滑动变阻器连入电路的阻值________（选填“越大”或“越小”），油箱内油量________（选填“越多”或“越少”）。
14.滑动变阻器是通过改变接入电路中电阻丝的_______来改变电阻的。如图所示的滑动变阻器，如果滑片向左滑动电阻变大，电路中的两导线应接在_______。（填字母）

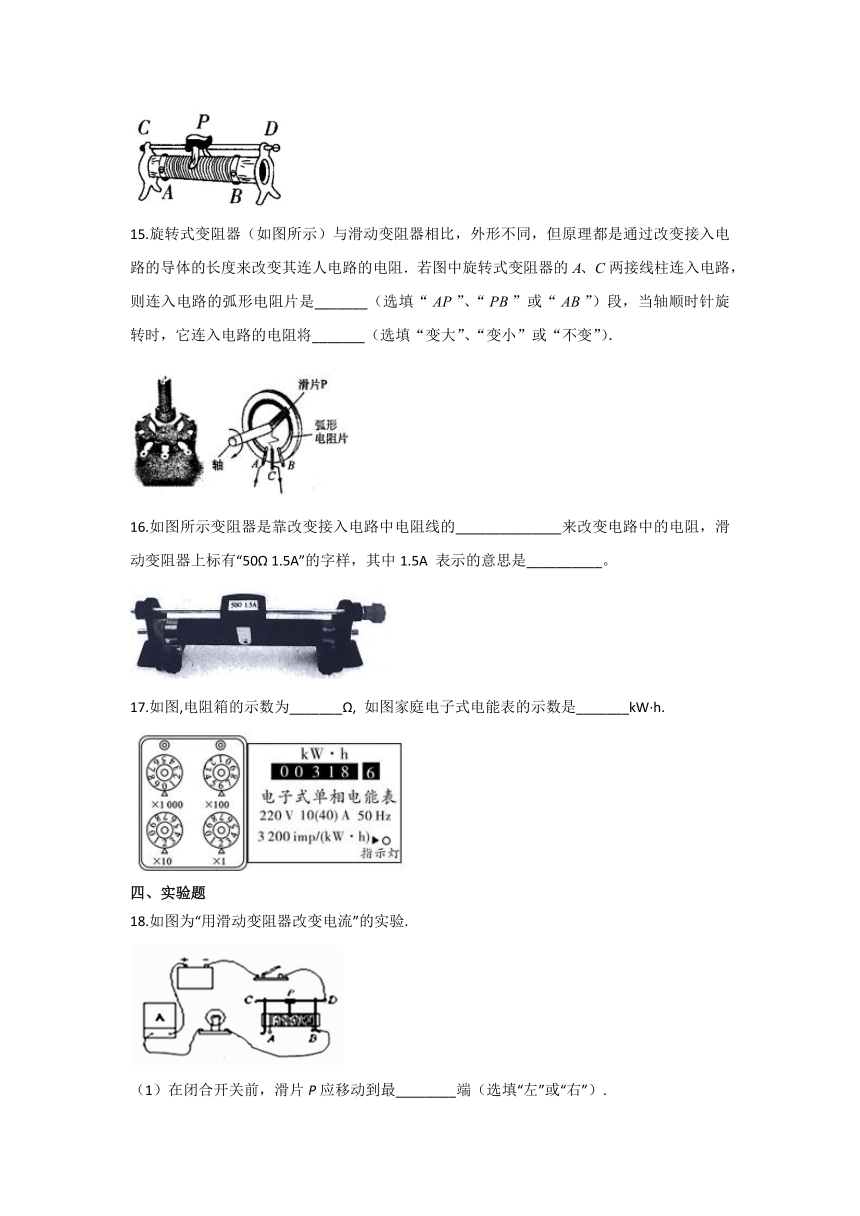

15.旋转式变阻器（如图所示）与滑动变阻器相比，外形不同，但原理都是通过改变接入电路的导体的长度来改变其连人电路的电阻．若图中旋转式变阻器的两接线柱连入电路，则连入电路的弧形电阻片是_______（选填“”、“”或“”）段，当轴顺时针旋转时，它连入电路的电阻将_______（选填“变大”、“变小”或“不变”）．
16.如图所示变阻器是靠改变接入电路中电阻线的______________来改变电路中的电阻，滑动变阻器上标有“50Ω
1.5A”的字样，其中1.5A
表示的意思是__________。
17.如图,电阻箱的示数为_______Ω,
如图家庭电子式电能表的示数是_______kW·h.
四、实验题
18.如图为“用滑动变阻器改变电流”的实验.
（1）在闭合开关前，滑片P应移动到最________端（选填“左”或“右”）.
（2）滑片向A端滑动时，小灯泡________（选填“变亮”，“变暗”或“不变”）
（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是________.
19.用滑动变阻器改变小灯泡的亮度用滑动变阻器改变小灯泡的亮度：
1、实验室中有一铭牌上标有“20Ω
2A”字样的滑动变阻器，如图1所示．其中“20Ω”指的是______两个接线柱间的电阻值；“2A”指的是______．
2、现再给电源、小灯泡、开关各一个，导线若干，请在图2中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗．
3、如果你还想知道电路中电流值的改变情况，需在电路中再______联一个电流表，并增加______根导线．
4、如果你还想知道灯亮度改变同时，其两端的电压如何变化，需在灯两端再
联一个电压表，并增加
根导线．
参考答案
1.答案：B
解析：
2.答案：B
选项
分析
正误
A
电阻丝全部接入电路，滑动变阻器不能控制小灯泡的亮度
×
B
滑片向右滑动，接入的电阻丝长度变大，接入的电阻变大，灯泡变暗
√
C
滑片向右滑动，接入的电阻丝长度变小，接入的电阻变小，灯泡变亮
×
D
电阻丝没有接入电路，滑动变阻器不能控制小灯泡的亮度
×
3.答案：A
解析：称得的重物越重时，滑片下移得越多，接入电路中的电阻越大，电路中的总电阻越大，由可知，电路中的电流越小，即电流表的读数越小，故B错误；由可知，电路中的电流越小，两端的电压越小，因串联电路中总电压等于各分电压之和，所以两端的电压越大，即电压表的示数越大，故A正确；因串联电路中总电阻等于各分电阻之和，所以电路中电流表的示数，因I与不成正比，所以将电流表改装成电子秤的表盘，表盘刻度是不均匀的，故C错误；将电压表和电流表位置互换后，电压表串联在电路中测电源两端的电压，此时，电路相当于断路，称量物体质量时，电压表和电流表的示数不会改变，电子秤不能正常使用，故D错误。
4.答案：D
解析：两表示数均较小，发现灯泡较暗，说明电路是通路，移动滑片，现象不变，说明此时滑动变阻器相当于定值电阻，所以原因可能是同时接了滑动变阻器下面的两个接线柱。
5.答案：C
解析：若M接C点，N接D点，滑动变阻器与灯泡串联，此时滑动变阻器接入电路中的阻值为零；连接电路时，若M接C点，N接B点，闭合开关前，滑片P应移动到最左端，滑动变阻器接入电路的阻值才最大；若M接C点，N接A点，闭合开关，滑片P向右移，滑动变阻器接入电路的阻值变大，故电灯变暗；若M接A点，N接B点，滑动变阻器相当于定值电阻接入电路，故无论滑片P如何移动，电灯亮度不变。
6.答案：D
解析：收音机中调节音量的开关实质上是一个滑动变阻器，是靠改变其接入电路中电阻丝的长度来改变其接入电路中电阻大小的，从而改变电路中电流的大小，起到调节声音大小的作用。
7.答案：C
解析：A、如图,灯泡被导线短路,灯泡不亮,滑动变阻器更不能调节灯泡的亮度.不符合题意.
B、滑动变阻器接入下半段,灯泡和滑动变阻器的下半段是并联的,滑动变阻器不能改变灯泡的亮度.不符合题意.
C、滑动变阻器和灯泡是串联的,移动滑动变阻器的滑片,改变电路中的电阻,改变电路中的电流,改变灯泡的亮度.符合题意.
D、灯泡和滑动变阻器都被导线短路,灯泡不能发光,滑动变阻器更不能调节灯泡的亮度.不符合题意.
故选C.
8.答案：B
解析：当油箱内油面升高时,浮子上升,滑片下移,滑动变阻器接入电路的电阻变小,电路的总电阻变小;
根据欧姆定律可知,电路中的电流变大,即电流表的示数变大;
根据可知,两端的电压变大,即电压表的示数变大.
故选B.
9.答案：C
解析：当滑动变阻器的滑片从点滑到点的过程中.滑动变阻器接入电路的阻值变小.电路中的电流变大.电压表的示数变小.电压表的示数变大，所以图乙中是表示电压表的示数随电流表示数变化的图线，是表示电压表的示数随电流表示数变化的图线.故B选项错误;分析图乙可知当电路中的电流时.，.当电路中的电流时，，则，即.解得电源电压，故A选项错误;滑片从点滑到点的过程中.当滑片在点时.电路中的电流最大.电路消耗的总功率最大，总功率最大值.故C选项正确:滑片在点时.电路中的电流.电阻两端的电压,则10s内电阻消耗的电能.故D选项错误。
10.答案：C
11.答案：
12.答案：如图所示。
解析：根据题意可知，补上导线后要求两灯泡并联，电流表应与在同一支路上，滑动变阻器应串联在干路中，并且要把B接线柱接入电路，补画结果如图所示。
13.答案：越大；越少
解析：由题图知，滑动变阻器与定值电阻串联，电流表测电路中的电流，电流表的示数越小，滑动变阻器连入电路的阻值越大，由图知此时滑片向上滑动，则浮子下移，说明油箱内的油量越少。
14.答案：长度；（或）
解析：滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的；如果滑片向左滑动电阻变大，说明接入电路的电阻丝变长，则应首先选择B接线柱，然后再在中任选一个接入电路即可。
15.答案：;变大
解析：滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻,成而达到改变电路中电流的目的,由图知旋转式变阻器的两接线柱连入电路,则连入电路的弧形电阻片是段,当轴顺时针旋转时,它连入电路的电阻将变大。
16.答案：长度;允许通过的最大电流是1.5A
解析：滑动变阻器是靠改变接入电路中电阻线的长度来改变电路中的电阻，从而改变电路中的电流；
滑动变阻器铭牌上标有“
1.5A”字样，表示了变阻器的最大阻值为，允许通过的最大电流是1.5A。
17.答案：622;318.6
解析：[1]由图可知电阻箱的示数为R=(6×100+2×10+2×1)Ω=622Ω[2]电能表表盘数据最后一位是小数点,单位为kW·h,由图可知家庭电子式电能表的示数是318.6kW·h。
18.答案：（1）左
（2）变暗
（3）滑动变阻器同时把下面两个接线柱接入电路
解析：（1）实际连接实物的过程中，开关应断开，滑动变阻器滑片移到阻值最大处，下端选择的是A接线柱，因此滑片移到B端；
（2）滑片向A端滑动时，接入电路的电阻增大，电流减小，故灯变暗；
（3）如果滑动变阻器同时接下面两个接线柱，滑动变阻器阻值全部接入电路，滑动变阻器被成为定值电阻，无论怎样移动滑动变阻器的滑片，电表示数都不变，而且灯泡的亮度比较暗.
19.答案：1、AB;该滑动变阻器允许通过的最大电流为2A
2、
3、串联;1
4、并联;2
