一、单选题

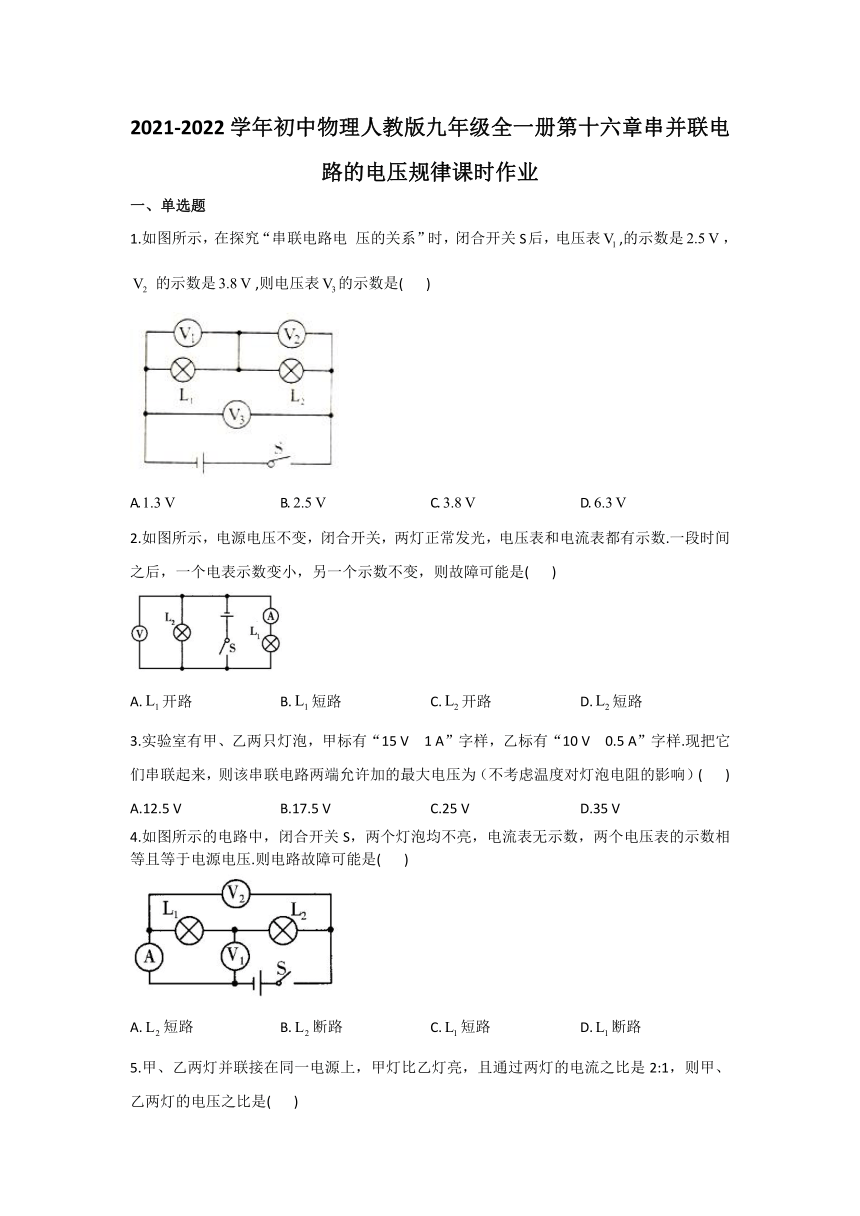

1.如图所示，在探究“串联电路电
压的关系”时，闭合开关S后，电压表,的示数是，
的示数是,则电压表的示数是(
)
A.
B.
C.
D.
2.如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数.一段时间之后，一个电表示数变小，另一个示数不变，则故障可能是(
)
A.开路
B.短路
C.开路
D.短路
3.实验室有甲、乙两只灯泡，甲标有“15
V
1
A”字样，乙标有“10
V
0.5
A”字样.现把它们串联起来，则该串联电路两端允许加的最大电压为（不考虑温度对灯泡电阻的影响）(
)
A.12.5
V
B.17.5
V
C.25
V
D.35
V
4.如图所示的电路中，闭合开关S，两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电源电压.则电路故障可能是(
)
A.短路
B.断路
C.短路
D.断路
5.甲、乙两灯并联接在同一电源上，甲灯比乙灯亮，且通过两灯的电流之比是2:1，则甲、乙两灯的电压之比是(
)
A.1:2
B.2:1
C.1:1
D.条件不足，无法确定

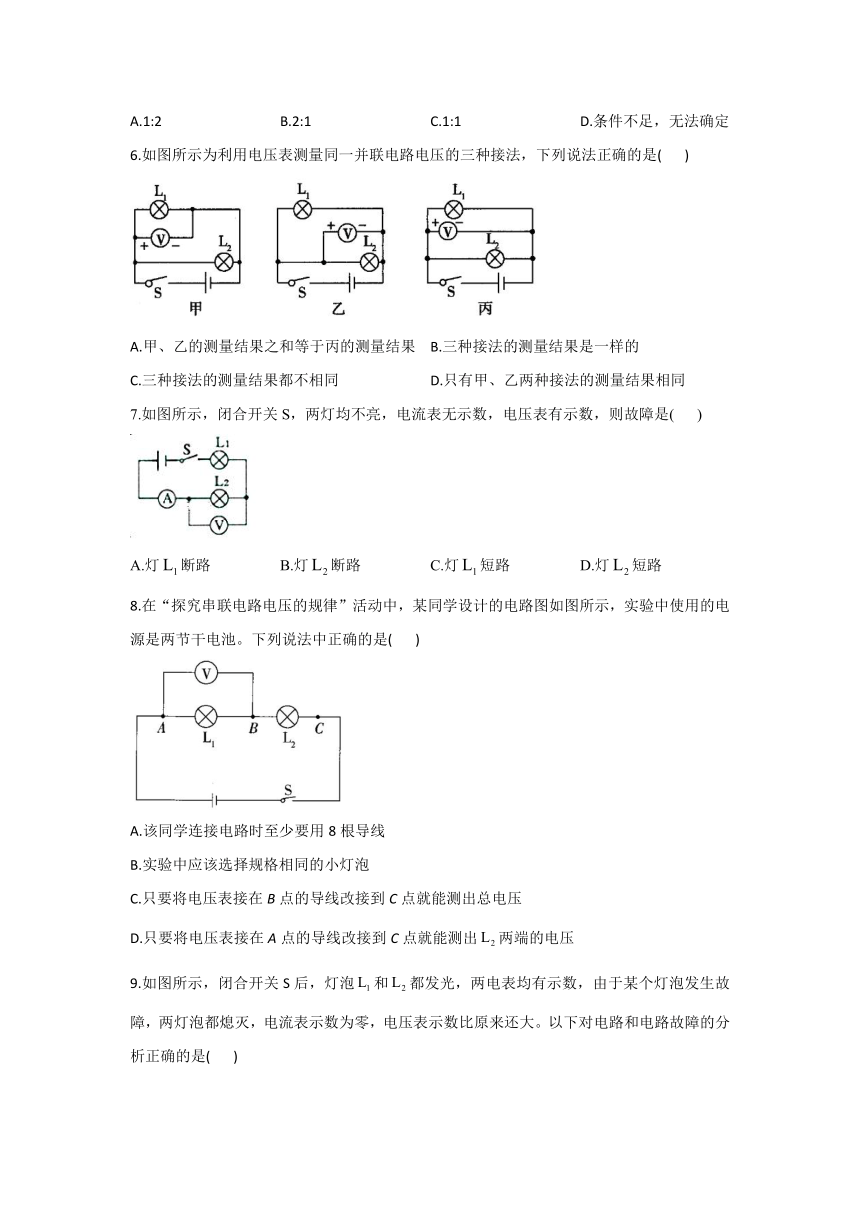

6.如图所示为利用电压表测量同一并联电路电压的三种接法，下列说法正确的是(
)
A.甲、乙的测量结果之和等于丙的测量结果
B.三种接法的测量结果是一样的
C.三种接法的测量结果都不相同
D.只有甲、乙两种接法的测量结果相同
7.如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是(
)
A.灯断路
B.灯断路
C.灯短路
D.灯短路
8.在“探究串联电路电压的规律”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是(
)
A.该同学连接电路时至少要用8根导线
B.实验中应该选择规格相同的小灯泡
C.只要将电压表接在B点的导线改接到C点就能测出总电压
D.只要将电压表接在A点的导线改接到C点就能测出两端的电压

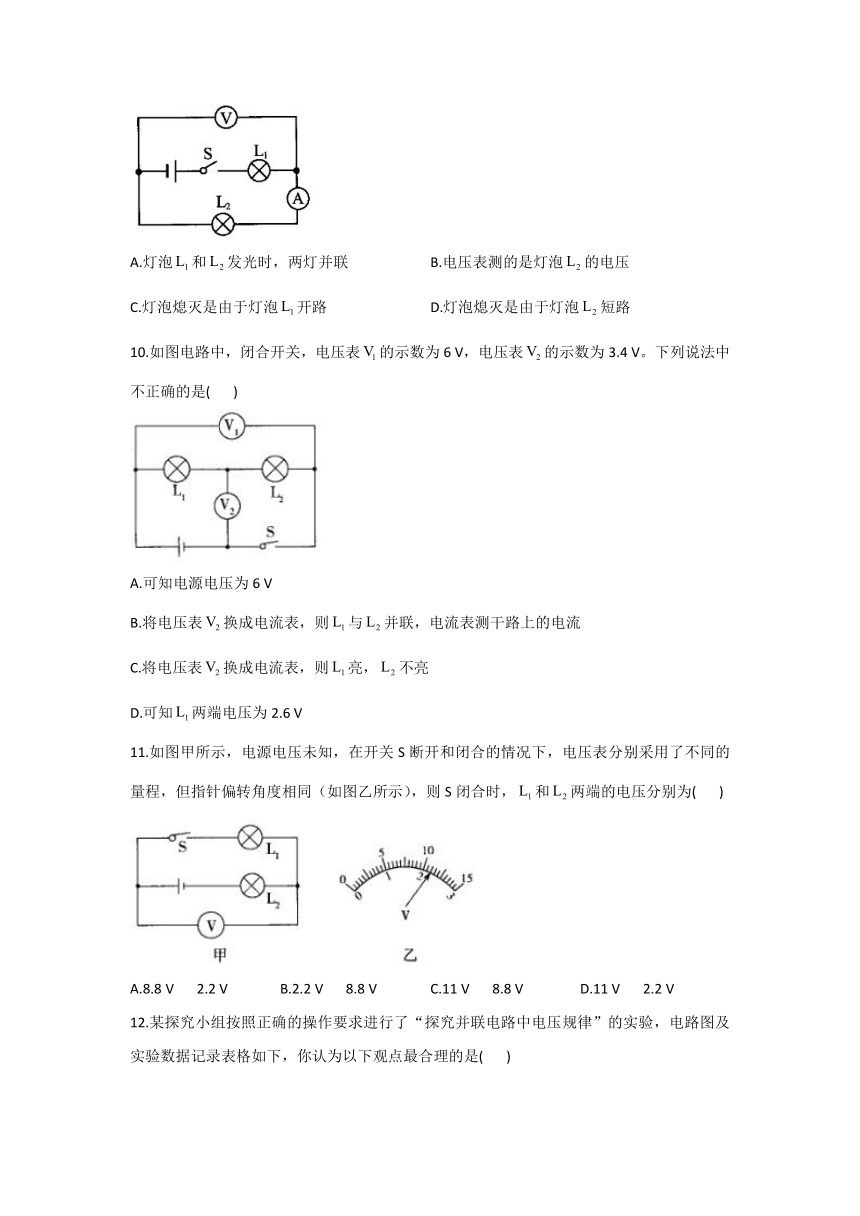

9.如图所示，闭合开关S后，灯泡和都发光，两电表均有示数，由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大。以下对电路和电路故障的分析正确的是(
)
A.灯泡和发光时，两灯并联
B.电压表测的是灯泡的电压
C.灯泡熄灭是由于灯泡开路
D.灯泡熄灭是由于灯泡短路
10.如图电路中，闭合开关，电压表的示数为6
V，电压表的示数为3.4
V。下列说法中不正确的是(
)
A.可知电源电压为6
V
B.将电压表换成电流表，则与并联，电流表测干路上的电流
C.将电压表换成电流表，则亮，不亮
D.可知两端电压为2.6
V
11.如图甲所示，电源电压未知，在开关S断开和闭合的情况下，电压表分别采用了不同的量程，但指针偏转角度相同（如图乙所示），则S闭合时，和两端的电压分别为(
)
A.8.8
V
2.2
V
B.2.2
V
8.8
V
C.11
V
8.8
V
D.11
V
2.2
V

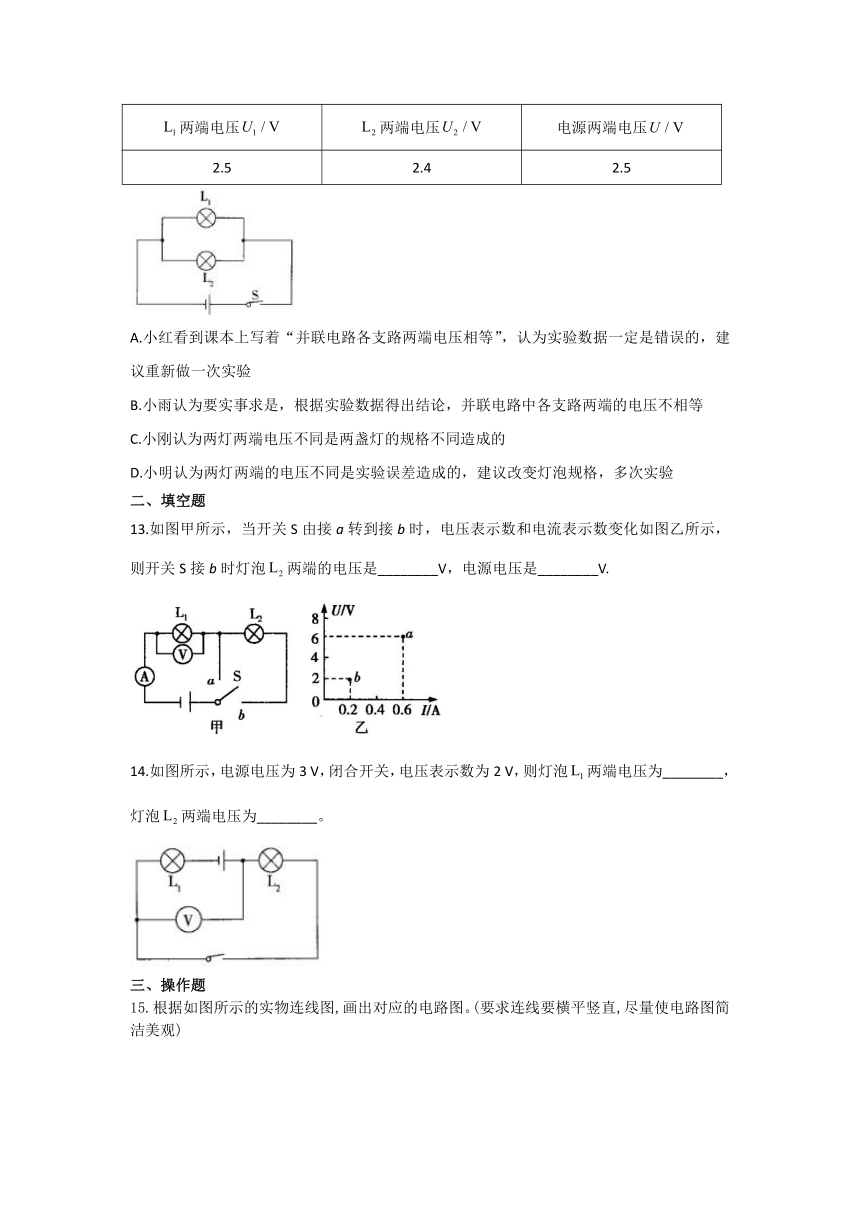

12.某探究小组按照正确的操作要求进行了“探究并联电路中电压规律”的实验，电路图及实验数据记录表格如下，你认为以下观点最合理的是(
)
两端电压
两端电压
电源两端电压
2.5
2.4
2.5
A.小红看到课本上写着“并联电路各支路两端电压相等”，认为实验数据一定是错误的，建议重新做一次实验
B.小雨认为要实事求是，根据实验数据得出结论，并联电路中各支路两端的电压不相等
C.小刚认为两灯两端电压不同是两盏灯的规格不同造成的
D.小明认为两灯两端的电压不同是实验误差造成的，建议改变灯泡规格，多次实验
二、填空题
13.如图甲所示，当开关S由接a转到接b时，电压表示数和电流表示数变化如图乙所示，则开关S接b时灯泡两端的电压是________V，电源电压是________V.
14.如图所示，电源电压为3
V，闭合开关，电压表示数为2
V，则灯泡两端电压为________，灯泡两端电压为________。
三、操作题
15.根据如图所示的实物连线图,画出对应的电路图。(要求连线要横平竖直,尽量使电路图简洁美观)
16.如图所示,是验证串联电路电压特点的实验器材,请用笔画线代替导线完成电路连接。(要求:电压表测量L1两端电压,导线不能交叉)
四、实验题
17.如图甲是小明探究“串联电路的电压规律”的实验电路图.
（1）连接电路时，开关应_______.实验时，灯和灯的规格应_______（选填“相同”或“不相同”）.
（2）闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中两点间、两点间及两点间，测得数据分别是；小明检查发现只有灯和灯中的一盏出现故障，则故障可能是______________.
（3）处理好故障后，小明把电压表接在之间重新测量，电压表示数如图乙所示，电压表的分度值是_______V；为了使测量结果更准确，接下来小明应该断开开关，_______.
（4）正确实验后，小明分析多组数据得出结论：______________.（请使用文字叙述）
参考答案
1.答案：D
解析：由题中电路图可知，两灯泡串联，电压表测两端的电压，电压表测两端的电压，电压表测电源的电压，因
为串联电路中总电压等于各分电压之和，所以电压表的示数即电源的电压为故选D。
2.答案：A
3.答案：B
解析：根据欧姆定律可得，两灯泡的电阻分别为；根据串联电路中各处的电流相等可知，当两灯泡串联时，电路中的最大电流；根据串联电路中的总电阻等于各分电阻之和以及欧姆定律可得，该串联电路两端允许加的最大电压.故选B.
4.答案：D
解析：分析电路时，将电流表看成导线，将电压表看成断路，由此可以判断出若电路无故障，则闭合开关后两个灯泡串联，电流表测量此串联电路中的电流，电压表测量两端的电压，电压表测量电源电压.两灯泡不亮，电流表无示数，说明电路中发生了断路，的示数也等于电源电压，说明是与并联的发生了断路，故选D.
5.答案：C
解析：因为甲、乙两灯并联接在同一电源上，并且在并联电路中，电路两端的总电压与各支路两端的电压相等，所以甲、乙两灯的电压之比为1:1.故选C.
6.答案：B
解析：由题图可知，并联，题图甲中电压表测量的是两端的电压，题图乙中电压表测量的是两端的电压，题图丙中电压表测量的是电源两端的电压U，在并联电路中，.
7.答案：B
8.答案：C
解析：由电路图可知，共需要6根导线，A错误；为得出普遍性的结论，实验中应该选择规格不相同的小灯泡，B错误；电源是两节干电池，故电源电压为3
V，电压表与待测电路并联，图中电压表测两端的电压，只要将电压表接在B点的导线改接到C点，就能让电压表正负接线柱直接与电源正负极相连，且电流从电压表的正接线柱流入，从负接线柱流出，故能测出总电压，C正确；若将电压表接在A点的导线改接到C点，则电流从电压表负接线柱流入，正接线柱流出，故不能测出两端的电压，D错误。
9.答案：B
解析：本题考查串联电路和并联电路的辨别、电压表的使用、电路故障原因的判断。由题图可知，开关闭合开关S后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测灯泡两端的电压，根据串联电路的电压特点可知，此时电压表示数小于电源电压，某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现开路现象，电压表示数比原来还大，说明电压表测电源电压，所以故障是与电压表并联的灯泡开路，故ACD错误，B正确。
10.答案：B
解析：由图可知，电压表测量的是灯泡和组成的串联电路的总电压，电压表的示数为6
V，即电源电压为6
V；将电压表换成电流表，则灯泡被短路，灯泡亮，不亮，电流表测中的电流；电压表测量的是电源电压，电压表测量的是灯泡两端的电压，电压表的示数为6
V，电压表的示数为3.4
V，因此两端的电压为2.6
V。
11.答案：B
解析：由题知，当开关断开和闭合时，电压表分别采用了不同的量程，但指针偏转角度相同；根据电路图可知，开关断开时，电压表串联在电路中，此时电压表测电源电压，电压表量程是0~15
V，分度值是0.5
V，则电源电压；开关闭合时，灯泡串联，电压表测灯泡两端的电压，此时电压表量程为0~3
V，分度值是0.1
V，则两端的电压，因为串联电路两端总电压等于各部分电路两端的电压之和，所以当开关闭时，两端的电压：。
12.答案：D
解析：由于测量数据有误差，所以题中得到的实验数据不是错误的；测量一组数据无法得到普遍性规律，不能得到实验结论，需要多次实验；两灯两端的电压不同，可能是电压表本身的原因，也可能是读数问题；题中两灯两端的电压不同是实验误差造成的，需要改变灯泡的规格，进行多次实验。
13.答案：4；6
解析：由题图甲可知，当S接a时，电路为的简单电路，此时电压表测电源电压，由题图乙可知，电源电压为6
V；当S接b时，串联，此时电压表测两端的电压，由题图乙可知，两端的电压，由串联电路的电压规律可知，两端的电压.
14.答案：1
V；2
V
解析：由电路图可知，两灯泡串联，电压表并联在两端，故电压表的示数即为两端的电压，即灯泡两端的电压；由串联电路电压的特点可知，两端的电压：。
15.答案：如图所示
解析：根据实物图中电流的路径作出对应的电路图。
16.答案：如图所示
解析：本题应先将除电压表外的电路元件依次串联,最后将电压表与灯L1并联,由于电源电压为3V,故电压表应选0~3V量程。
17.答案：（1）断开；不相同
（2）断路
（3）0.5；将电压表改接到0~3
V量程
（4）串联电路中，电源两端电压等于各用电器两端电压之和
