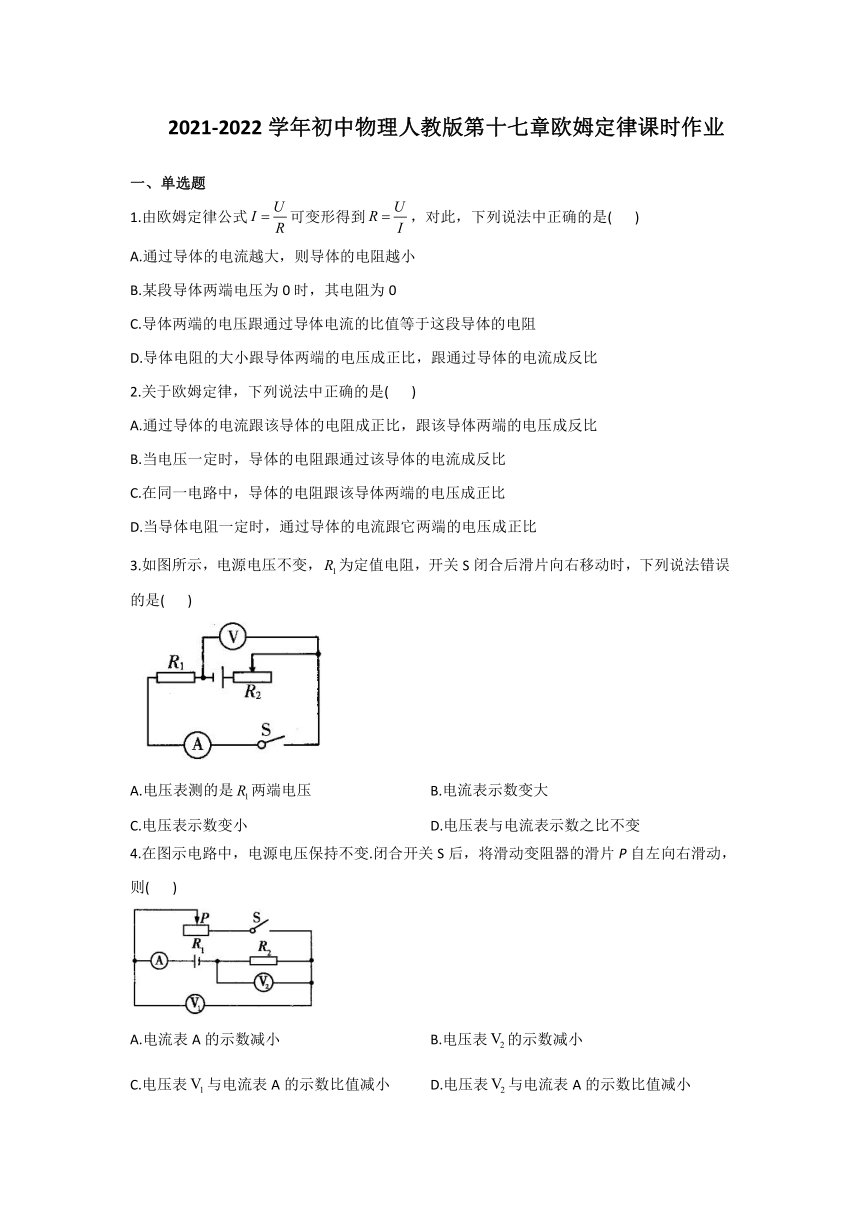

2021-2022学年初中物理人教版第十七章欧姆定律课时作业
一、单选题
1.由欧姆定律公式可变形得到,对此,下列说法中正确的是(
)
A.通过导体的电流越大,则导体的电阻越小
B.某段导体两端电压为0时,其电阻为0
C.导体两端的电压跟通过导体电流的比值等于这段导体的电阻
D.导体电阻的大小跟导体两端的电压成正比,跟通过导体的电流成反比
2.关于欧姆定律,下列说法中正确的是(
)
A.通过导体的电流跟该导体的电阻成正比,跟该导体两端的电压成反比
B.当电压一定时,导体的电阻跟通过该导体的电流成反比
C.在同一电路中,导体的电阻跟该导体两端的电压成正比
D.当导体电阻一定时,通过导体的电流跟它两端的电压成正比
3.如图所示,电源电压不变,为定值电阻,开关S闭合后滑片向右移动时,下列说法错误的是(
)
A.电压表测的是两端电压
B.电流表示数变大
C.电压表示数变小
D.电压表与电流表示数之比不变
4.在图示电路中,电源电压保持不变.闭合开关S后,将滑动变阻器的滑片P自左向右滑动,则(
)
A.电流表A的示数减小
B.电压表的示数减小
C.电压表与电流表A的示数比值减小
D.电压表与电流表A的示数比值减小

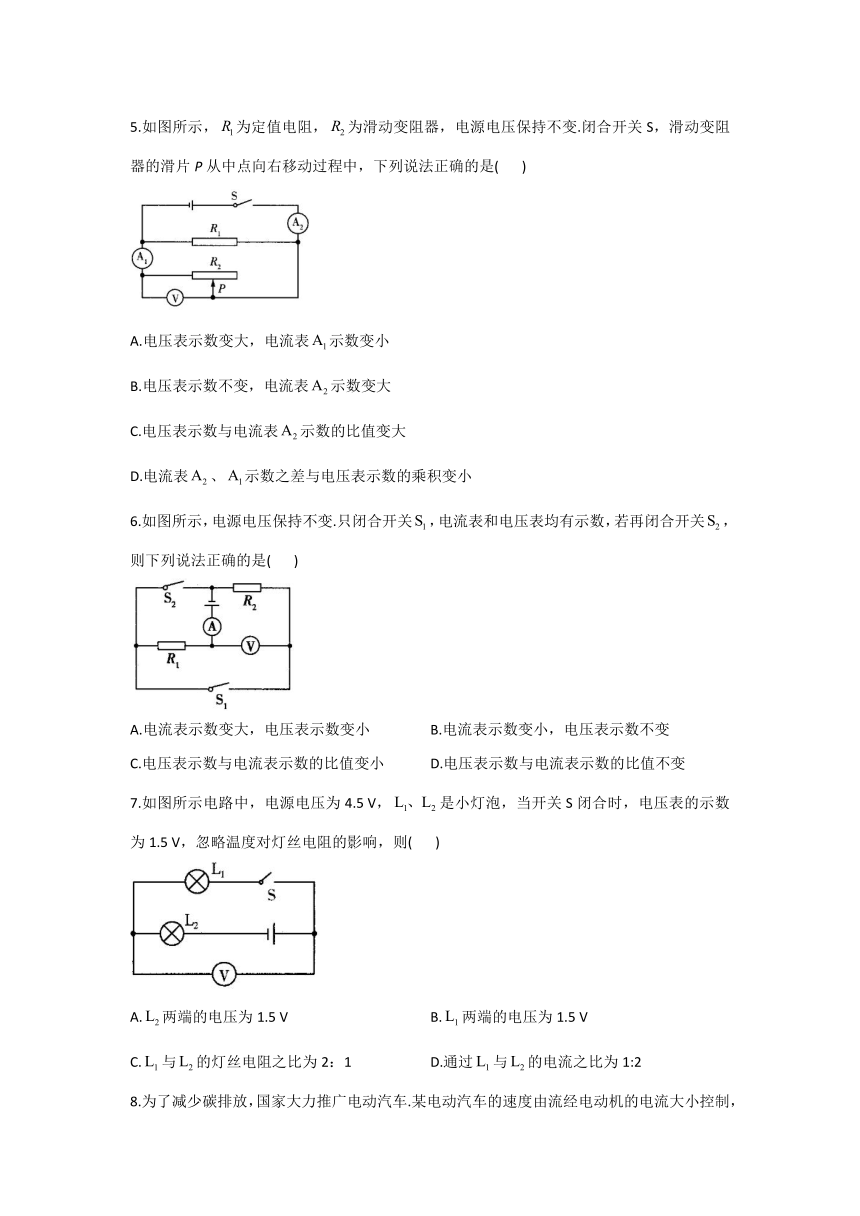

5.如图所示,为定值电阻,为滑动变阻器,电源电压保持不变.闭合开关S,滑动变阻器的滑片P从中点向右移动过程中,下列说法正确的是(
)
A.电压表示数变大,电流表示数变小
B.电压表示数不变,电流表示数变大
C.电压表示数与电流表示数的比值变大
D.电流表、示数之差与电压表示数的乘积变小
6.如图所示,电源电压保持不变.只闭合开关,电流表和电压表均有示数,若再闭合开关,则下列说法正确的是(
)
A.电流表示数变大,电压表示数变小
B.电流表示数变小,电压表示数不变
C.电压表示数与电流表示数的比值变小
D.电压表示数与电流表示数的比值不变
7.如图所示电路中,电源电压为4.5
V,是小灯泡,当开关S闭合时,电压表的示数为1.5
V,忽略温度对灯丝电阻的影响,则(
)
A.两端的电压为1.5
V
B.两端的电压为1.5
V
C.与的灯丝电阻之比为2:1
D.通过与的电流之比为1:2

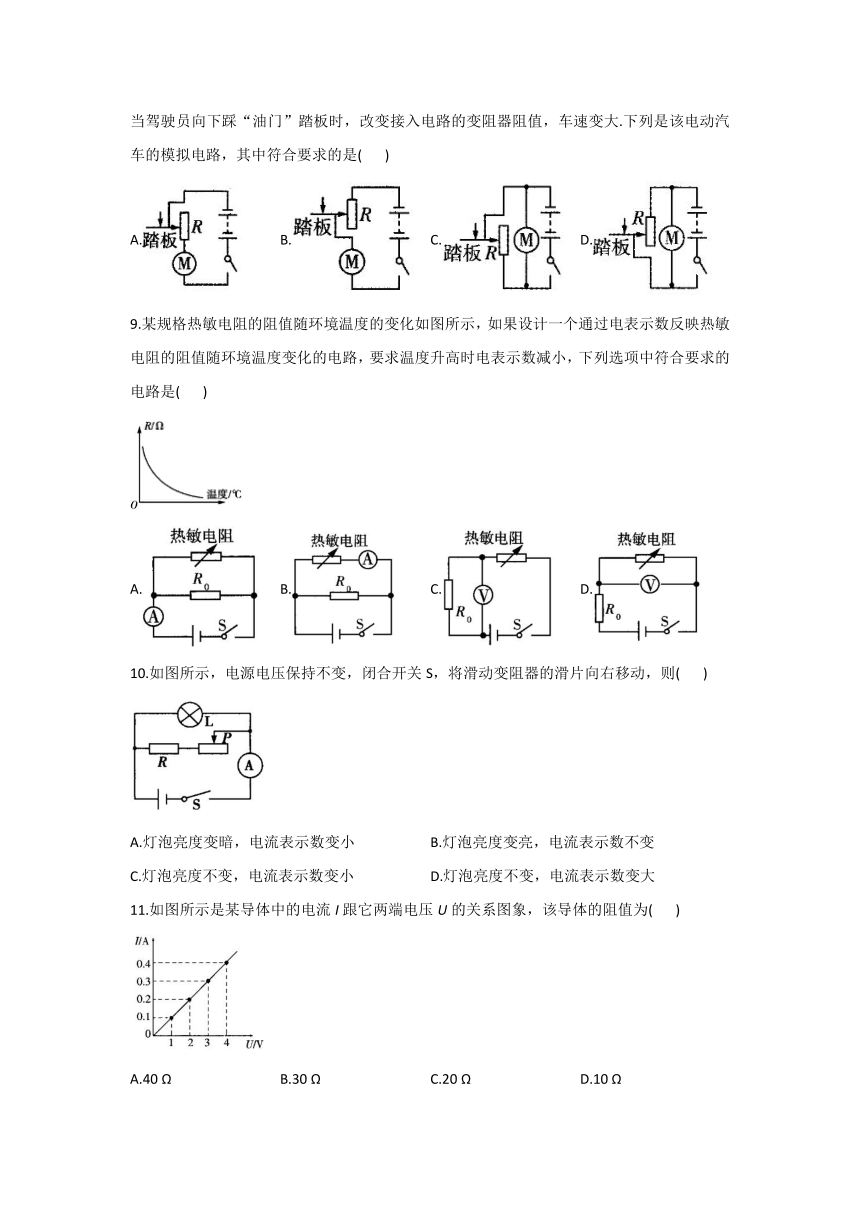

8.为了减少碳排放,国家大力推广电动汽车.某电动汽车的速度由流经电动机的电流大小控制,当驾驶员向下踩“油门”踏板时,改变接入电路的变阻器阻值,车速变大.下列是该电动汽车的模拟电路,其中符合要求的是(
)
A.
B.
C.
D.
9.某规格热敏电阻的阻值随环境温度的变化如图所示,如果设计一个通过电表示数反映热敏电阻的阻值随环境温度变化的电路,要求温度升高时电表示数减小,下列选项中符合要求的电路是(
)
A.
B.
C.
D.
10.如图所示,电源电压保持不变,闭合开关S,将滑动变阻器的滑片向右移动,则(
)
A.灯泡亮度变暗,电流表示数变小
B.灯泡亮度变亮,电流表示数不变
C.灯泡亮度不变,电流表示数变小
D.灯泡亮度不变,电流表示数变大
11.如图所示是某导体中的电流I跟它两端电压U的关系图象,该导体的阻值为(
)
A.40
Ω
B.30
Ω
C.20
Ω
D.10
Ω

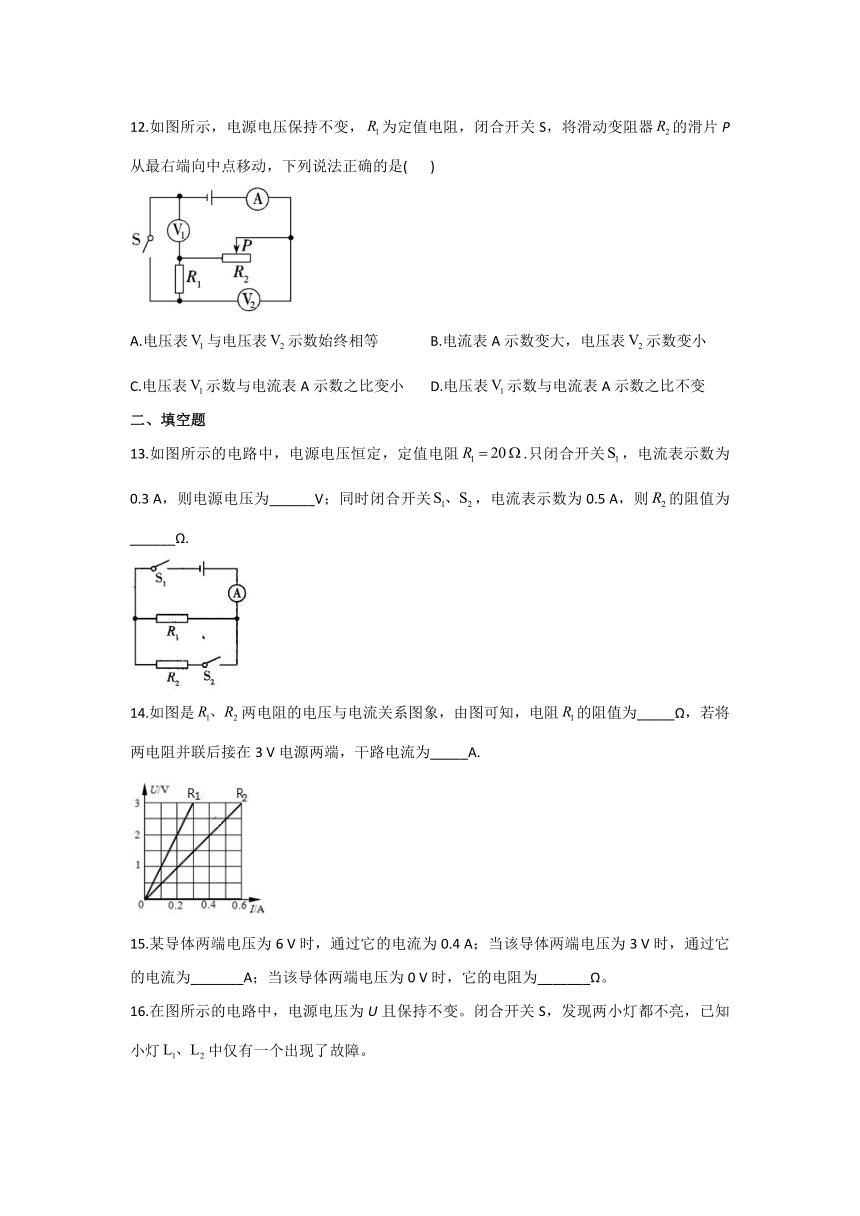

12.如图所示,电源电压保持不变,为定值电阻,闭合开关S,将滑动变阻器的滑片P从最右端向中点移动,下列说法正确的是(
)
A.电压表与电压表示数始终相等
B.电流表A示数变大,电压表示数变小
C.电压表示数与电流表A示数之比变小
D.电压表示数与电流表A示数之比不变
二、填空题
13.如图所示的电路中,电源电压恒定,定值电阻.只闭合开关,电流表示数为0.3
A,则电源电压为______V;同时闭合开关,电流表示数为0.5
A,则的阻值为______Ω.
14.如图是两电阻的电压与电流关系图象,由图可知,电阻的阻值为_____Ω,若将两电阻并联后接在3
V电源两端,干路电流为_____A.
15.某导体两端电压为6
V时,通过它的电流为0.4
A;当该导体两端电压为3
V时,通过它的电流为_______A;当该导体两端电压为0
V时,它的电阻为_______Ω。

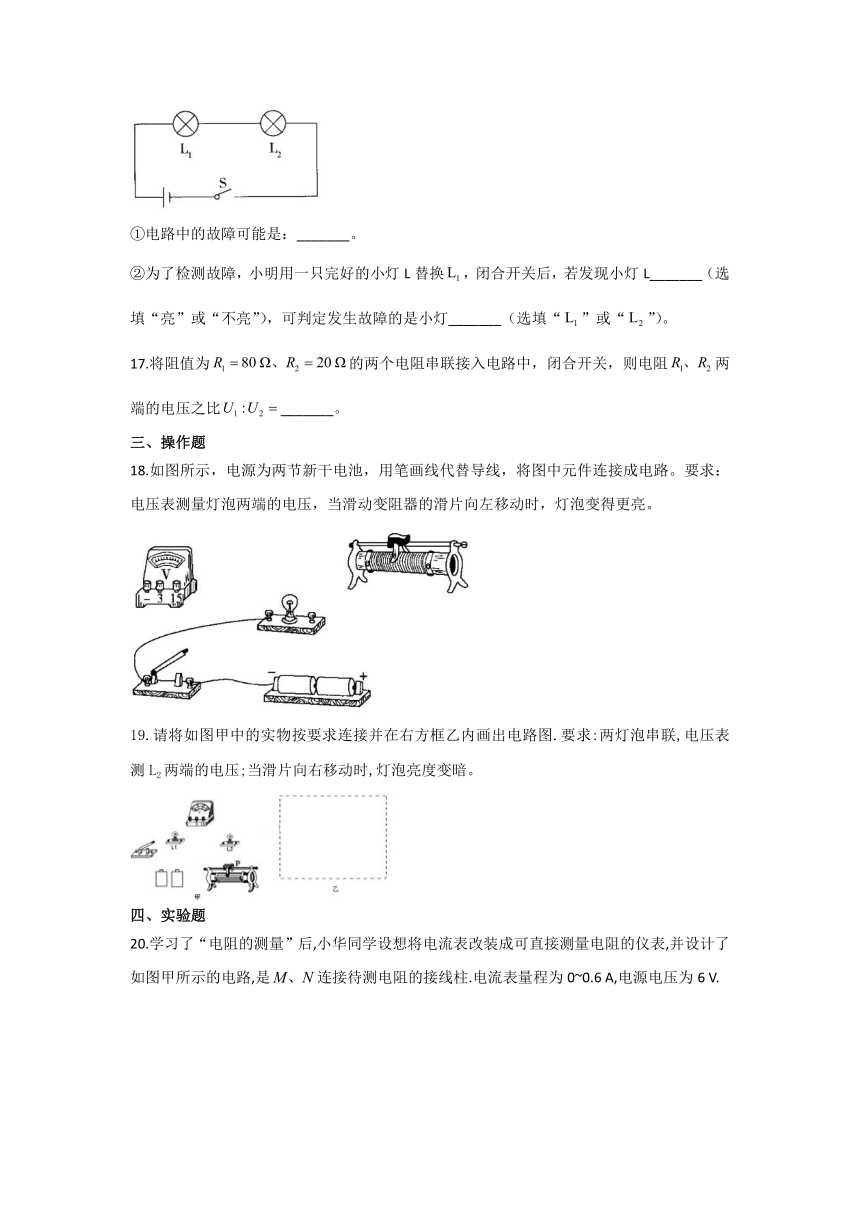

16.在图所示的电路中,电源电压为U且保持不变。闭合开关S,发现两小灯都不亮,已知小灯中仅有一个出现了故障。
①电路中的故障可能是:_______。
②为了检测故障,小明用一只完好的小灯L替换,闭合开关后,若发现小灯L_______(选填“亮”或“不亮”),可判定发生故障的是小灯_______(选填“”或“”)。
17.将阻值为的两个电阻串联接入电路中,闭合开关,则电阻两端的电压之比_______。
三、操作题
18.如图所示,电源为两节新干电池,用笔画线代替导线,将图中元件连接成电路。要求:电压表测量灯泡两端的电压,当滑动变阻器的滑片向左移动时,灯泡变得更亮。
19.请将如图甲中的实物按要求连接并在右方框乙内画出电路图.要求:两灯泡串联,电压表测L2两端的电压;当滑片向右移动时,灯泡亮度变暗。
四、实验题
20.学习了“电阻的测量”后,小华同学设想将电流表改装成可直接测量电阻的仪表,并设计了如图甲所示的电路,是连接待测电阻的接线柱.电流表量程为0~0.6
A,电源电压为6
V.
(1)闭合开关前,滑动变阻器的滑片P应置于______(选填“A”或“B”)端.
(2)将直接用导线相连,闭合开关,调节滑动变阻器的滑片P,使电流表指针满偏(示数为0.6
A),此时滑动变阻器接入电路的阻值为______Ω,此后保持滑片P的位置不变.
(3)在之间接入一个电阻,电流表的指针位置如图乙所示,则电流的大小为______A,接入电阻的阻值为______Ω.
(4)综上可知,若通过电流表的电流为之间接入电阻的阻值表达式为______(用题目给定量、计算已得量表示,不标注单位).依据R与I的对应关系,将电流表表盘上的刻度对应改为之间所接电阻的阻值,从而完成将电流表改装成直接测量电阻的仪表.将电流表改装成直接测量电阻的仪表后,仪表盘上的刻度是______(选填“均匀”或“不均匀”)的.
21.如图甲所示是小明“探究电流与电压、电阻的关系”的实验电路图。选用的实验器材是:电源(3
V)、电流表(0~0.6
A)、电压表(0~3
V),定值电阻,滑动变阻器(40
Ω
2
A)、开关、导线若干。
(1)探究电流与电压关系:
①探究电流与电压的关系时,要保持_______不变,采用的科学方法是_______。
②小明在实验中进行多组数据测量的目的是什么?______________。
③小明选用5
Ω和10
Ω的两只电阻分别进行实验后,由实验数据画出的图象如图乙所示,由M图象得到的实验结论是什么?______________。
(2)探究电流与电阻的关系:
①小明在实验中,首先确定一个保持不变的电压值U,当间的电阻R由5
Ω换成10
Ω时,闭合开关,应将滑动变阻器的滑片向______(选填“a”或“b”)移动,才能使电压表示数变为U。
②当间换接成20
Ω的电阻时,小明无论怎样移动滑动变阻器的滑片,电压表的示数都无法达到U。请你告诉他,为完成实验,U的取值范围是______。
五、计算题
22.如图所示的电路中,,闭合开关S后,电流表的示数为0.3
A。求:
(1)电源电压;
(2)中的电流。
23.如图所示电路,电源电压为6
V且保持不变,滑动变阻器标有“50
Ω
2
A”字样。
(1)将滑片P移到最右端,闭合,断开,求电流表的示数。
(2)保持滑片P在最右端,闭合,电流表示数,求的阻值。
(3)将滑片P移至某一位置,闭合,电流表的示数为0.68
A,求此时滑动变阻器接入电路的阻值。
参考答案
1.答案:C
解析:电阻是导体本身的一种性质,与导体的材料、长度、横截面积有关,与导体两端的电压和通过的电流无关;当导体两端的电压为零时,导体的电阻不为零;公式表示导体两端的电压跟通过导体电流的比值等于这段导体的电阻。
2.答案:D
解析:欧姆定律的内容:当电阻一定时,通过导体的电流跟它两端的电压成正比。当导体两端的电压一定时,通过导体的电流与导体的电阻成反比,A错误,D正确;电阻是导体本身的一种性质,其大小与导体的长度、材料和横截面积等有关,与通过它的电流、它两端的电压无关,故B、C错误。
3.答案:B
解析:
4.答案:C
解析:分析题图可知,闭合开关S后,滑动变阻器与定值电阻串联,电压表测量滑动变阻器两端的电压,电压表测量定值电阻两端的电压,电流表A测量电路中的电流.将滑动变阻器的滑片P自左向右滑动时,滑动变阻器接入电路的电阻减小,因此电路的总电阻减小,由于电源电压不变,根据欧姆定律可知电路中的电流增大,故电流表A的示数增大,A错误;的阻值不变,通过的电流增大,因此两端的电压增大,故电压表示数增大,B错误;电压表与电流表A的示数的比值是滑动变阻器接入电路的阻值,因此该比值减小,C正确;电压表与电流表A的示数的比值是定值电阻的阻值,该比值不变,D错误.
5.答案:C
解析:闭合开关,和并联,电压表测两端电压,电流表测通过的电流,电流表测并联电路的总电流.在滑动变阻器的滑片P向右移动的过程中,接入电路的阻值变大,由于两端电压等于电源电压,不变,故电压表示数不变,由欧姆定律可知,通过的电流变小,即电流表的示数变小,又由于并联电路各支路互不影响,故通过的电流不变,干路电流变小,即电流表的示数变小,电压表示数与电流表示数的比值变大,电流表与的示数之差等于通过的电流值,是不变的,电压表的示数也不变,故电流表、的示数之差与电压表示数的乘积是不变的.综上可知,A、B、D错误,C正确.
6.答案:D
解析:由题图可知,当只闭合时,和串联,电流表测量电路中的电流,电压表测量两端电压,此时电压表与电流表示数的比值为的阻值;当同时闭合时,被短路,电路是关于的简单电路,电流表测量电路中的电流,电压表测量电源电压,所以电压表示数变大,电流表示数也变大,故A、B错误.当均闭合时,电压表和电流表示数的比值仍为的阻值,不变,故C错误,D正确.
7.答案:B
解析:由题图可知,闭合开关S后,与串联,电压表测两端的电压,所以两端的电压,B正确;由于在串联电路中总电压等于各分电压之和,所以两端的电压,A错误;由于在串联电路中各处的电流相等,所以通过与的电流之比为1:1,D错误;根据串联电路的分压规律可知,与的灯丝电阻之比,C错误.
8.答案:A
解析:A图电路中,向下踩“油门”踏板时,电路的电阻变小,电流变大,车速变大,符合题意;B图电路中,向下踩“油门”踏板时,电路的电阻变大,电流变小,车速变小,不符合题意;C、D图电路中,向下踩“油门”踏板时,不能改变流经电动机的电流,不能改变汽车的车速,不符合题意.
9.答案:D
解析:A、B中,定值电阻与热敏电阻并联,因并联电路中各支路独立工作、互不影响,温度变化时,通过的电流不变,由题中图像可知,热敏电阻的阻值是随环境温度的增大而减小的,由可知,通过热敏电阻的电流增大,并联电路中干路电流等于各支路电流之和,干路电流增大,则A、B中电流表的示数均增大,故A、B不符合题意.C、D中定值电阻与热敏电阻串联,因为热敏电阻的阻值是随环境温度的增大而减小的,温度升高时,由可知,电路中的电流增大,由可知,两端的电压增大,因串联电路中总电压等于各分电压之和,热敏电阻两端的电压减小,则C中电压表并联在两端,其示数增大,D中电压表并联在热敏电阻两端,其示数减小,故C不符合题意、D符合题意.
10.答案:C
解析:由题图可知,电阻与滑动变阻器串联后再与灯泡并联.当滑动变阻器的滑片向右移动时,通过灯泡的电流不变,灯泡的亮度不变,此时通过滑动变阻器的电流减小,电流表示数也会减小.故选C.
11.答案:D
解析:由题中图象可知,通过导体的电流I跟它两端的电压U成正比,则该导体为定值电阻,当导体两端的电压时,通过导体的电流,由可得,导体的电阻。
12.答案:D
解析:闭合开关S后,与串联,电压表测两端的电压,电压表测电源两端的电压,电流表测电路中的电流,因电源电压保持不变,所以滑动变阻器滑片移动时,电压表的示数不变,故B选项错误;将滑动变阻器的滑片P从最右端向中点移动,接入电路中的电阻变小,电路中的总电阻变小,由可知,电路中的电流变大,即电流表的示数变大,由可知,两端的电压变大,即电压表的示数变大,故A选项错误;由可知,电压表示数与电流表A示数之比等于的阻值,所以电压表示数与电流表A示数之比不变,故C选项错误,D选项正确。
13.答案:6;30
解析:电路中电源电压恒定,定值电阻,只闭合开关时电路为的简单电路,电流表示数为0.3
A,由欧姆定律,则电源电压为;同时闭合开关,两灯并联,电流表测干路的电流,电流表示数为0.5
A,由于并联电路各支路互不影响,通过的电流不变,由并联电路电流的规律,通过的电流为,由欧姆定律,。
14.答案:10;0.9
解析:由图象可知,当通过的电流为0.3
A时,的电压为3
V,则由可得的阻值:

将两电阻并联后接在3
V电源两端,则,由图象可知,此时,,由并联电路的电流特点可得,干路电流:.
15.答案:0.2;15
解析:由欧姆定律可得,导体的电阻;因为电阻是导体本身的一种性质,与导体两端的电压和通过导体的电流无关,所以导体两端的电压变为3V时,通过导体的电流,电压减小到0
V时,导体中的电流为0
A,但电阻不变,仍为15
Ω。
16.答案:见解析
解析:①电源电压为U且保持不变。闭合开关S,发现两小灯都不亮,且小灯、中仅有一个出现了故障,所以该电路出现了断路现象,即断路或断路;
②小明用一只完好的小灯L替换,闭合开关后,若发现小灯L亮,则表明电路接通,故障是断路;若发现小灯L不亮,则表明电路是断路,故障是断路。
17.答案:4:1
解析:将两个电阻串联接入电路中时,因串联电路中各处的电流相等,由可得,两电阻两端的电压之比。
18.答案:如图所示
解析:电压表测量灯泡两端的电压,因电源电压为3
V,电压表选择小量程并联在灯泡的两端,注意电流从正接线柱流入;当滑动变阻器的滑片向左移动时,灯泡变得更亮,即变阻器连入电路中的电阻变小,滑片以左电阻丝连入电路中。
19.答案:
解析:
20.答案:(1)B
(2)10
(3)0.1;50
(4);不均匀
解析:(1)闭合开关前,滑动变阻器的滑片应置于阻值最大端,即题图甲中的B端.
(2)用导线将直接连接起来,闭合开关,当电流表示数为0.6
A时,滑动变阻器接入电路的阻值.
(3)在之间接入一个电阻时,电阻和滑动变阻器串联,电路中的电流,则.由题图乙可知,电流表的示数,则.
(4)由(3)可知接入电阻的阻值表达式,由此可知图像是一条曲线,故仪表盘上的刻度是不均匀的.
21.答案:(1)①电阻;控制变量法;②得出普遍性的结论;③电阻一定时,电流与电压成正比
(2)①b;②1~3
V
解析:(1)①探究电流与电压的关系时,要保持电阻不变,采用的科学方法是控制变量法;②小明在实验中进行多组数据测量是为了得出普遍性的结论;③M图象为过原点的直线,故由M图象得到的实验结论是:电阻一定时,电流与电压成正比。
(2)①根据串联电路中的分压规律,将定值电阻由5
Ω改接成10
Ω,电阻增大,其分得的电压增大;探究电流与电阻的关系的实验中应控制电阻两端的电压不变,根据串联电路电压的规律可知,应增大滑动变阻器两端的电压,由分压规律可得,应增大滑动变阻器连入电路中的电阻,所以滑片应向b端移动,才能使电压表示数变为U;②由串联电路电压的规律和分压规律可得,,方程左边为一定值,故右边也为一定值,当滑动变阻器连入的电阻最大时,对应的定值电阻也最大,此时电压表的示数最小,即,即定值电阻两端的最小电压为1
V,最大电压为电源电压3
V,所以U的取值范围是1~3
V。
22.答案:(1)3
V
(2)0.2
A
解析:由电路图可知,与并联,电流表测支路的电流。
(1)因并联电路中各支路两端的电压相等,所以,由可得,电源电压;
(2)通过的电流。
23.答案:(1)0.12
A
(2)12.5
Ω
(3)30
Ω
解析:(1)将滑片P移到最右端,闭合,断开,此时只有滑动变阻器接入电路中,且滑动变阻器的阻值为50
Ω,其两端电压为电源电压,故电流表的示数。
(2)保持滑片P在最右端,闭合,电流表示数,此时并联,因为并联电路中各支路独立工作、互不影响,且干路电流等于各支路电流之和,所以通过定值电阻的电流为,所以定值电阻的阻值为。
(3)将滑片P移至某一位置,闭合,与并联,通过滑动变阻器的电流为,滑动变阻器接入电路的电阻为。
