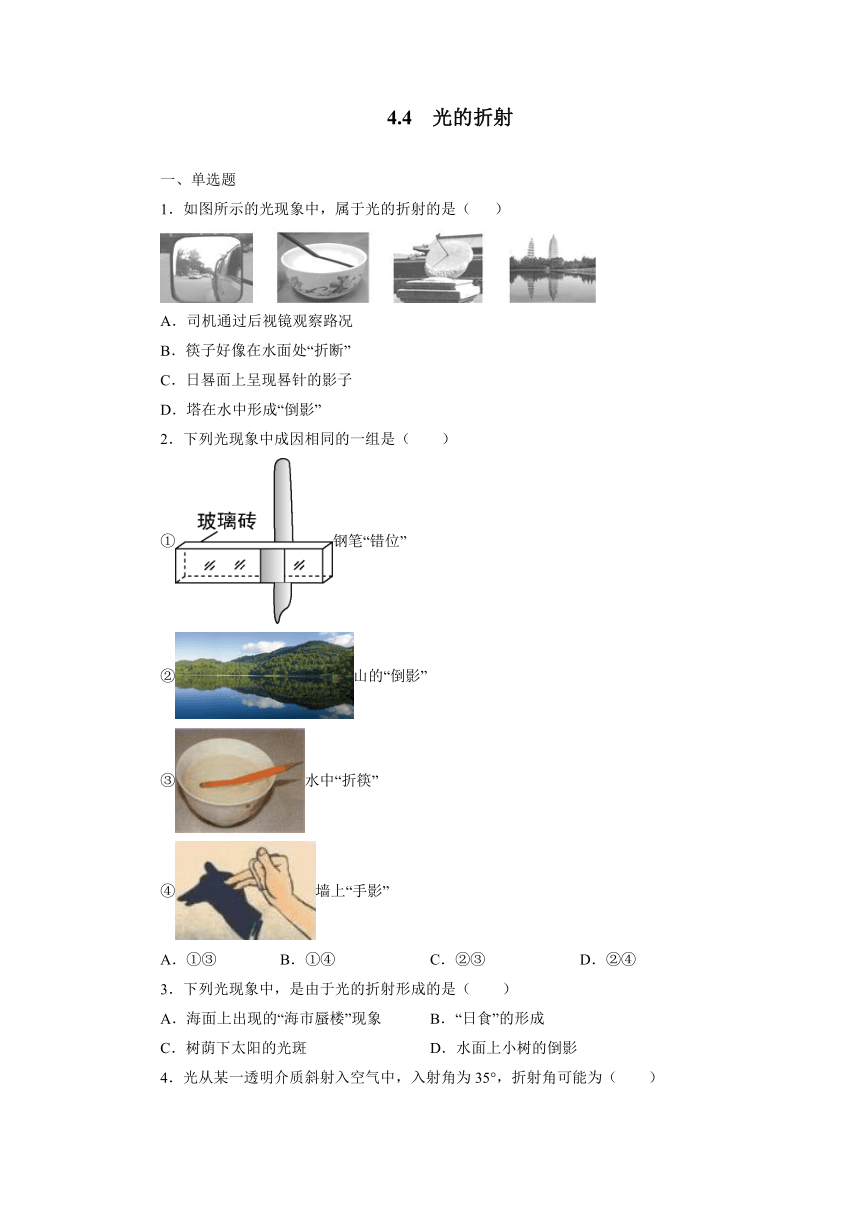

4.4光的折射同步测试2021—2022学年人教版八年级物理上册（含答案）

4.4
光的折射
一、单选题
1．如图所示的光现象中，属于光的折射的是（
）
A．司机通过后视镜观察路况
B．筷子好像在水面处“折断”
C．日晷面上呈现晷针的影子
D．塔在水中形成“倒影”
2．下列光现象中成因相同的一组是（　　）
①钢笔“错位”
②山的“倒影”
③水中“折筷”
④墙上“手影”
A．①③
B．①④
C．②③
D．②④
3．下列光现象中，是由于光的折射形成的是（　　）
A．海面上出现的“海市蜃楼”现象
B．“日食”的形成
C．树荫下太阳的光斑
D．水面上小树的倒影

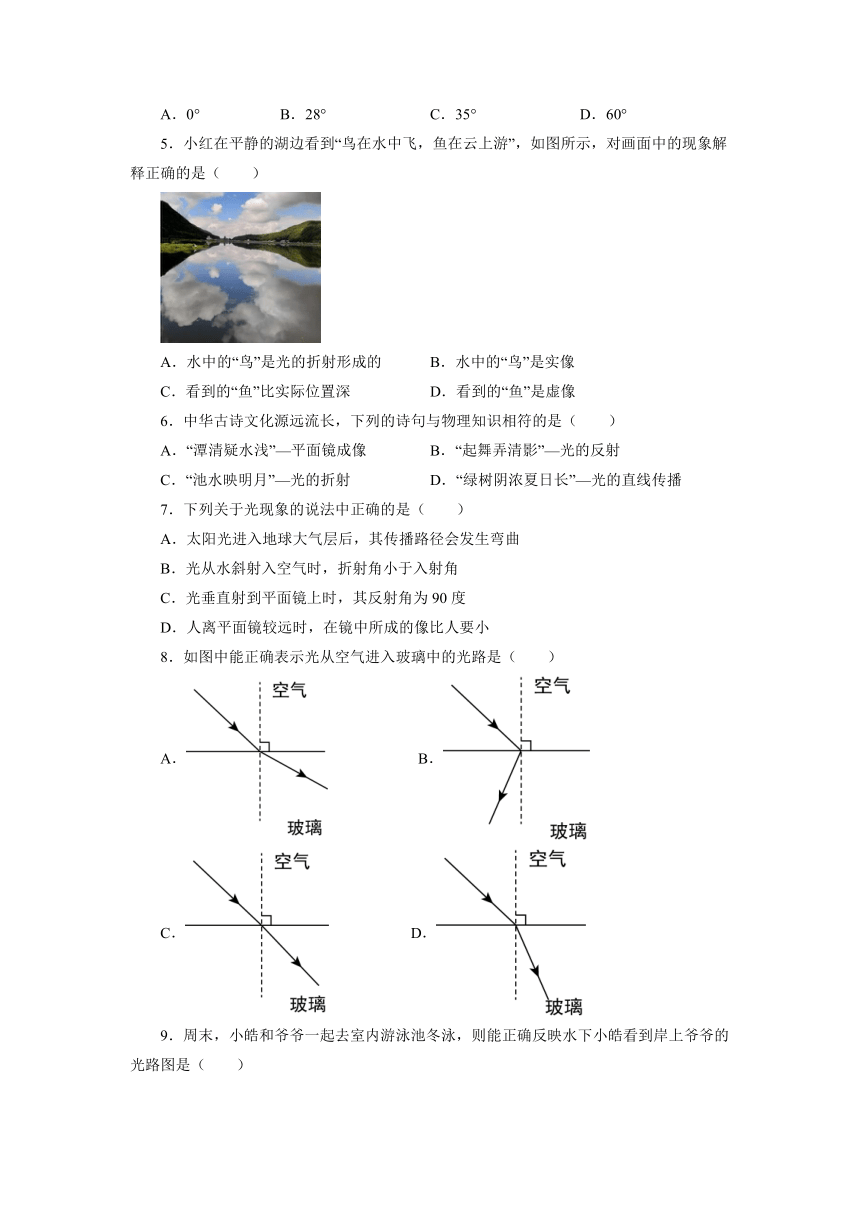

4．光从某一透明介质斜射入空气中，入射角为35°，折射角可能为（　　）
A．0°
B．28°
C．35°
D．60°
5．小红在平静的湖边看到“鸟在水中飞，鱼在云上游”，如图所示，对画面中的现象解释正确的是（　　）
A．水中的“鸟”是光的折射形成的
B．水中的“鸟”是实像
C．看到的“鱼”比实际位置深
D．看到的“鱼”是虚像
6．中华古诗文化源远流长，下列的诗句与物理知识相符的是（
）
A．“潭清疑水浅”—平面镜成像
B．“起舞弄清影”—光的反射
C．“池水映明月”—光的折射
D．“绿树阴浓夏日长”—光的直线传播
7．下列关于光现象的说法中正确的是（　　）
A．太阳光进入地球大气层后，其传播路径会发生弯曲
B．光从水斜射入空气时，折射角小于入射角
C．光垂直射到平面镜上时，其反射角为90度
D．人离平面镜较远时，在镜中所成的像比人要小
8．如图中能正确表示光从空气进入玻璃中的光路是（　　）
A．
B．
C．
D．

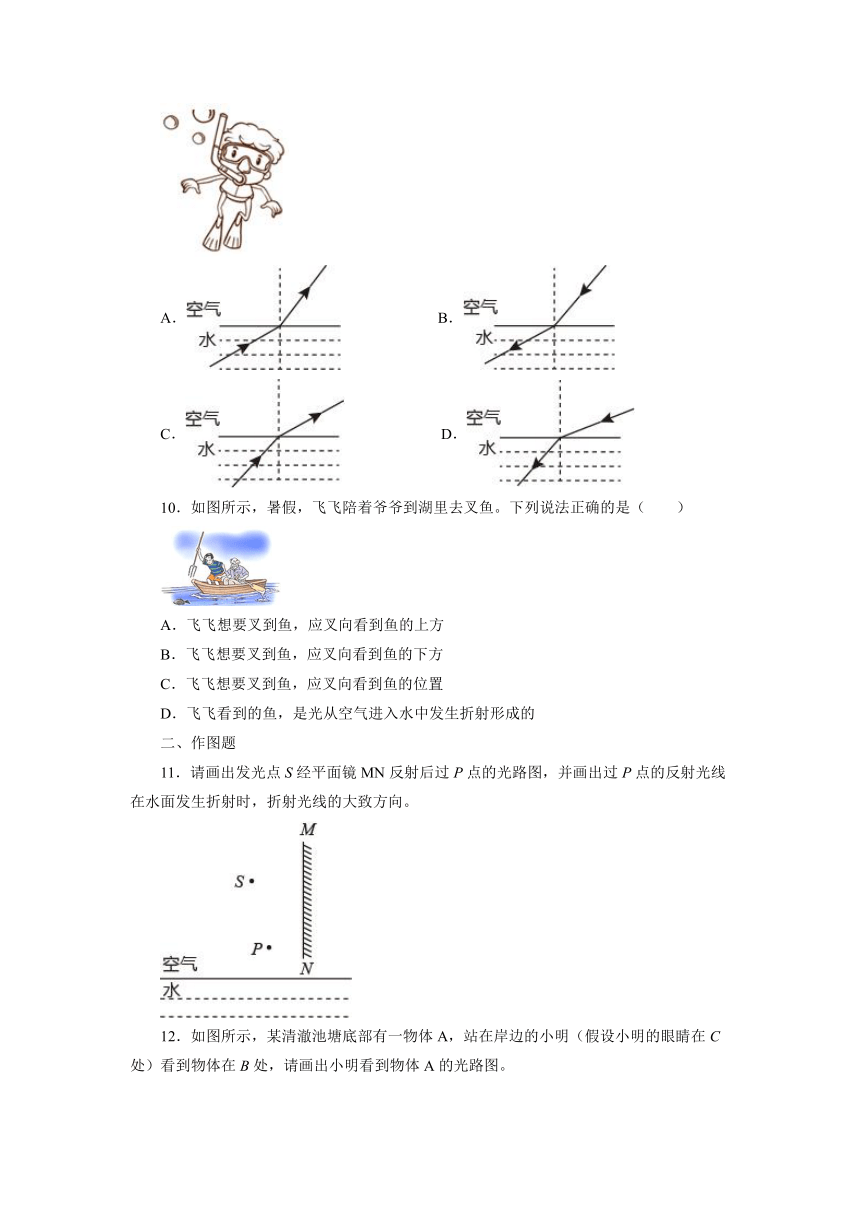

9．周末，小皓和爷爷一起去室内游泳池冬泳，则能正确反映水下小皓看到岸上爷爷的光路图是（　　）
A．
B．
C．
D．
10．如图所示，暑假，飞飞陪着爷爷到湖里去叉鱼。下列说法正确的是（　　）
A．飞飞想要叉到鱼，应叉向看到鱼的上方
B．飞飞想要叉到鱼，应叉向看到鱼的下方
C．飞飞想要叉到鱼，应叉向看到鱼的位置
D．飞飞看到的鱼，是光从空气进入水中发生折射形成的
二、作图题
11．请画出发光点S经平面镜MN反射后过P点的光路图，并画出过P点的反射光线在水面发生折射时，折射光线的大致方向。
12．如图所示，某清澈池塘底部有一物体A，站在岸边的小明（假设小明的眼睛在C处）看到物体在B处，请画出小明看到物体A的光路图。
三、填空题
13．春暖花开，天气睛朗，蓝天飘着朵朵白云。小芳和爸爸妈妈在公园游玩，发现水里的鱼好像在云中游，如下图所示我们所看到的鱼是由于光的折射形成的_________像（选填“实”或“虚”）。这时一只燕子正平行于水面飞行，若以燕子为参照物，它在水中的倒影是________的；若以岸为参照物，燕子是________的（均选填“运动”或“静止”）。当它竖直向上远离湖面的过程中，其“倒影”_______（选填“变大”、“变小”或“不变”）。
14．一束光从空气斜射到水面上同时发生反射和折射，入射光线与水面成37°角，如图所示。若反射光线与折射光线的夹角为83°，则折射角的大小为______。
15．站在河边看到清澈水中的游鱼和岸边树的倒影，实际看到的是鱼的___________像和树的___________像（两空选填“实”或“虚”），前者是由于光的___________造成的，后者是由于光的___________造成的。
16．光从空气斜射入水或其他介质，折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居法线两侧，折射角______入射角；入射角增大时，折射角也随着增大；当光线垂直射向介质表面时，传播方向______。折射现象光路也是可逆的。
17．如图所示，小薛同学在家里给妈妈变了一个魔术，起初茶碗看起来是空的，但当他慢慢往茶碗中倒水时，就会发现碗中原来还藏着一枚硬币。他看到的是硬币的______（选填“虚”或“实”）像，这是光的_______________现象。
四、实验题
18．小强同学利用如图所示的实验装置探究“光的折射规律”。在玻璃水槽中竖直放置的光屏是由E和F两个半圆形光屏组成的，NOM为两半圆的分界线，其中光屏F可绕直径NOM前后折转。实验测量数据如表所示：
空气中的入射角α
0°
30°
45°
60°
水中的折射角β
0°
22°
32°
41°
（1）实验时，先让光屏E、F位于同一平面内，一束激光贴着光屏E从空气斜射入水中，在光屏F上可以看到折射后的光束，这说明折射光线和入射光线位于法线______；小强将光屏F向后折转一定角度后，在光屏F上不能看到折射光，此时______（选填“有”或“没有”）折射光，说明折射光线和入射光线______（选填“在”或“不在”）同一平面内；
（2）当光从空气垂直射入水中时，光的传播方向______（填“改变”或“不改变”）；
（3）由表中数据可知，光从空气斜射入水中时，折射角______（选填“大于”“等于”或“小于”）入射角，且折射角随着入射角的增大而______；
（4）实验过程中，小强发现在水面处发生光的折射现象的同时还伴有光的______现象；
（5）若将光沿着如图所示BO方向射向空气时，光在空气中沿OA方向射出，若保持入射点位置不变，不断增大入射角的度数，折射光线______（选填“会”或“不会”）消失。
试卷第4页，总6页
参考答案
1．B
2．A
3．A
4．D
5．D
6．D
7．A
8．D
9．D
10．B
11．
12．
13．虚
静止
运动
不变
14．44°
15．虚
虚
折射
反射
16．小于
不改变
17．虚
折射
18．两侧
有
在
不改变
小于
增大
反射
会
