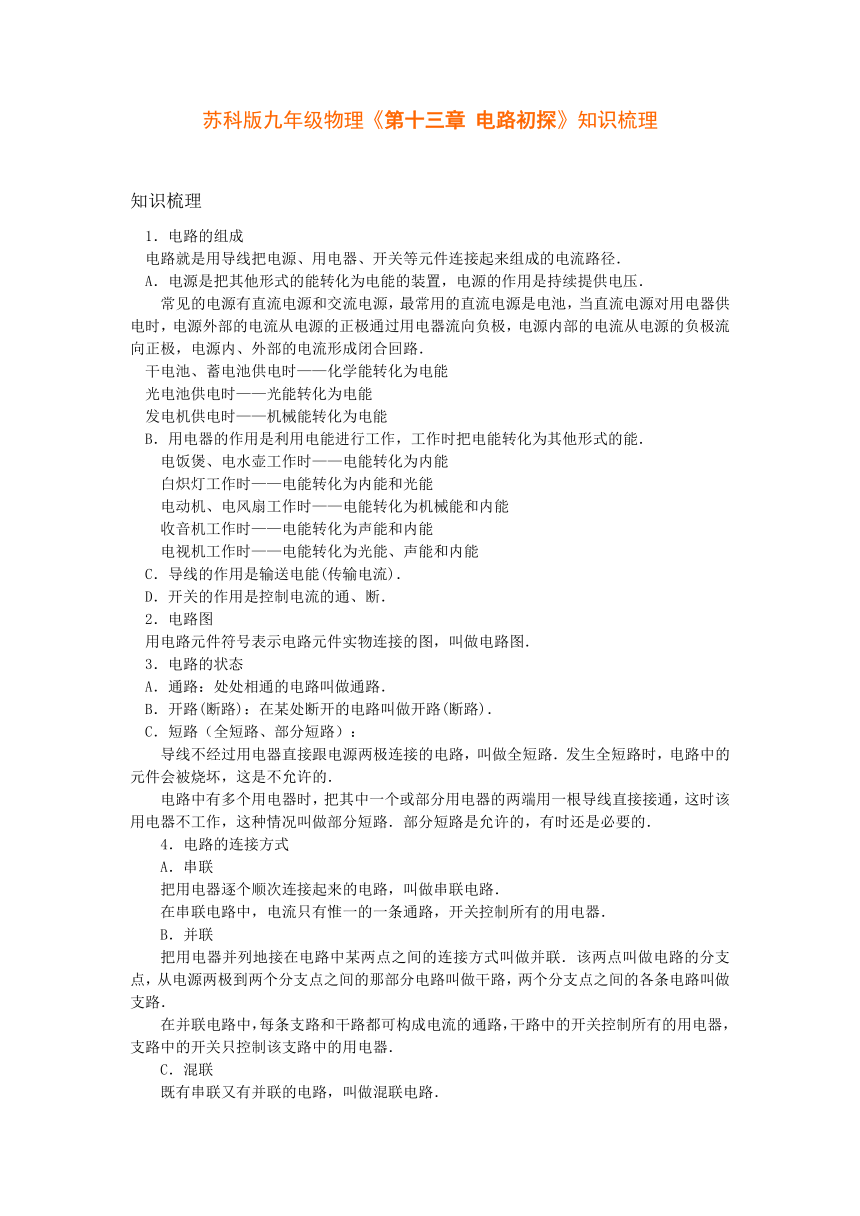

苏科版九年级物理《第十三章 电路初探》知识梳理

苏科版九年级物理《第十三章 电路初探》知识梳理
知识梳理
1．电路的组成
电路就是用导线把电源、用电器、开关等元件连接起来组成的电流路径．
A．电源是把其他形式的能转化为电能的装置，电源的作用是持续提供电压．
常见的电源有直流电源和交流电源，最常用的直流电源是电池，当直流电源对用电器供电时，电源外部的电流从电源的正极通过用电器流向负极，电源内部的电流从电源的负极流向正极，电源内、外部的电流形成闭合回路．
干电池、蓄电池供电时——化学能转化为电能
光电池供电时——光能转化为电能
发电机供电时——机械能转化为电能
B．用电器的作用是利用电能进行工作，工作时把电能转化为其他形式的能．
电饭煲、电水壶工作时——电能转化为内能
白炽灯工作时——电能转化为内能和光能
电动机、电风扇工作时——电能转化为机械能和内能
收音机工作时——电能转化为声能和内能
电视机工作时——电能转化为光能、声能和内能
C．导线的作用是输送电能(传输电流)．
D．开关的作用是控制电流的通、断．
2．电路图
用电路元件符号表示电路元件实物连接的图，叫做电路图．
3．电路的状态
A．通路：处处相通的电路叫做通路．
B．开路(断路)：在某处断开的电路叫做开路(断路)．
C．短路（全短路、部分短路）：
导线不经过用电器直接跟电源两极连接的电路，叫做全短路．发生全短路时，电路中的元件会被烧坏，这是不允许的．
电路中有多个用电器时，把其中一个或部分用电器的两端用一根导线直接接通，这时该用电器不工作，这种情况叫做部分短路．部分短路是允许的，有时还是必要的．
4．电路的连接方式
A．串联
把用电器逐个顺次连接起来的电路，叫做串联电路．
在串联电路中，电流只有惟一的一条通路，开关控制所有的用电器．
B．并联
把用电器并列地接在电路中某两点之间的连接方式叫做并联．该两点叫做电路的分支点，从电源两极到两个分支点之间的那部分电路叫做干路，两个分支点之间的各条电路叫做支路．
在并联电路中，每条支路和干路都可构成电流的通路，干路中的开关控制所有的用电器，支路中的开关只控制该支路中的用电器．
C．混联
既有串联又有并联的电路，叫做混联电路．
不论多么复杂的电路，都是由简单的串联电路和并联电路组成的．
5．电流和电流表的使用
A．电流
i．物理意义
电流是表示电流强弱的物理量．电流用字母I表示．
ii．定义
每秒通过导体任一横截面的电荷量，叫做电流．
1ii．定义式和决定式：
说明：该公式适用于任何通电导体，应用时要注意式中的三个量必须对应着同一段时间内的同一段导体，若导体中有正、负自由电荷同时向相反方向作定向移动，则Q=Q正+Q负．
iv．单位
在国际单位制中，电流的基本单位是安培，简称安，符号为A．1 A=1 C／s．
此外，还有毫安(mA)、微安(μA)．
1 A=103 mA l mA=103 μA
B．电流表
在实验室里，常用电流表来测量电流，电流表的电路元件符号是
在使用时应先用大量程进行试触，如电流表示数在小量程范围内，再改用小量程，这样读数更为准确；在使用时必须把电流表串联在电路中，使电流从“+”接线柱流进，从“一”接线柱流出；绝不允许把电流表直接连接到电源的两极．
C串、并联电路中电流的特点
i．在串联电路中，电流处处相等．
ii．在并联电路中，干路中的电流等于各支路中的电流之和．
6．电压和电压表的使用
A．电压
i．作用
电源的作用是维持正、负极间有一定的电压，电压是使导体中的自由电荷定向移动形成电流的原因．电压用字母U表示．
电路中要获得持续电流的充要条件是：①要有电源；②电路为通路．
ii．单位
在国际单位制中，电压的基本单位是伏特，简称伏，符号为V．
此外，还有兆伏(Mv)、千伏(kV)、毫伏(mV)、微伏(μV)．
1 MV=103 kV 1 kV=103 V 1 V=103 mV 1 mV=103μV
B．电压表
在实验室里，常用电压表来测量电压，电压表的电路元件符号是
在使用时应先用大量程进行试触，如电压表的示数在小量程范围内，再改用小量程，这样读数更为准确，在使用时必须把电压表并联在电路中，使电流从“+”接线柱流进，从“一"接线柱流出．
C．电流表与电压表之比较
i．相同点
在无法估计待测量的情况下，都要先用大量程进行试触；在选定电表后使用时都要选择适当的量程，都是让电流从表的“+”接线柱流进，从表的“一”接线柱流出．
Ii．不同点
在使用时，电流表应与待测电路串联，电压表应与待测电路并联；电流表不能直接接到电源两极上，电压表可以直接接到电源两极上．在简化电路时，由于电流表的内阻很小可将它看作短路，由于电压表的内阻很大可将它看作断路．
D．串联电池组的电压等于各个电池的电压之和．
E串、并联电路中电压的特点
i．串联电路两端的总电压等于各部分电路两端的电压之和．
ii．并联电路中各支路两端的电压相等．
