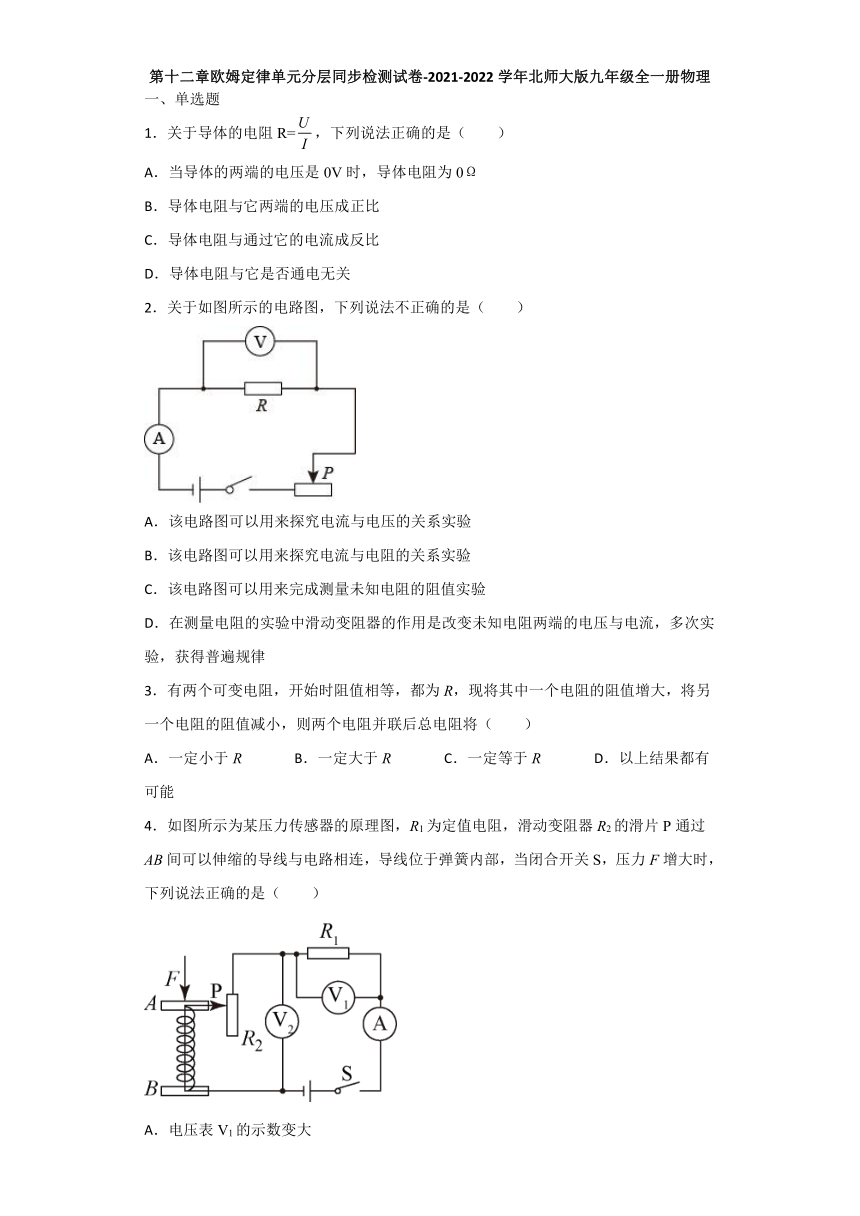

第十二章欧姆定律单元分层同步检测试卷-2021-2022学年北师大版九年级全一册物理
一、单选题
1.关于导体的电阻R=,下列说法正确的是(  )
A.当导体的两端的电压是0V时,导体电阻为0Ω
B.导体电阻与它两端的电压成正比
C.导体电阻与通过它的电流成反比
D.导体电阻与它是否通电无关
2.关于如图所示的电路图,下列说法不正确的是(  )
A.该电路图可以用来探究电流与电压的关系实验
B.该电路图可以用来探究电流与电阻的关系实验
C.该电路图可以用来完成测量未知电阻的阻值实验
D.在测量电阻的实验中滑动变阻器的作用是改变未知电阻两端的电压与电流,多次实验,获得普遍规律
3.有两个可变电阻,开始时阻值相等,都为R,现将其中一个电阻的阻值增大,将另一个电阻的阻值减小,则两个电阻并联后总电阻将(  )
A.一定小于R
B.一定大于R
C.一定等于R
D.以上结果都有可能
4.如图所示为某压力传感器的原理图,R1为定值电阻,滑动变阻器R2的滑片P通过AB间可以伸缩的导线与电路相连,导线位于弹簧内部,当闭合开关S,压力F增大时,下列说法正确的是(  )
A.电压表V1的示数变大
B.电压表V2的示数变小
C.电压表V2的示数与电流表A的示数比值变大
D.电压表V1的示数与电流表A的示数比值变小

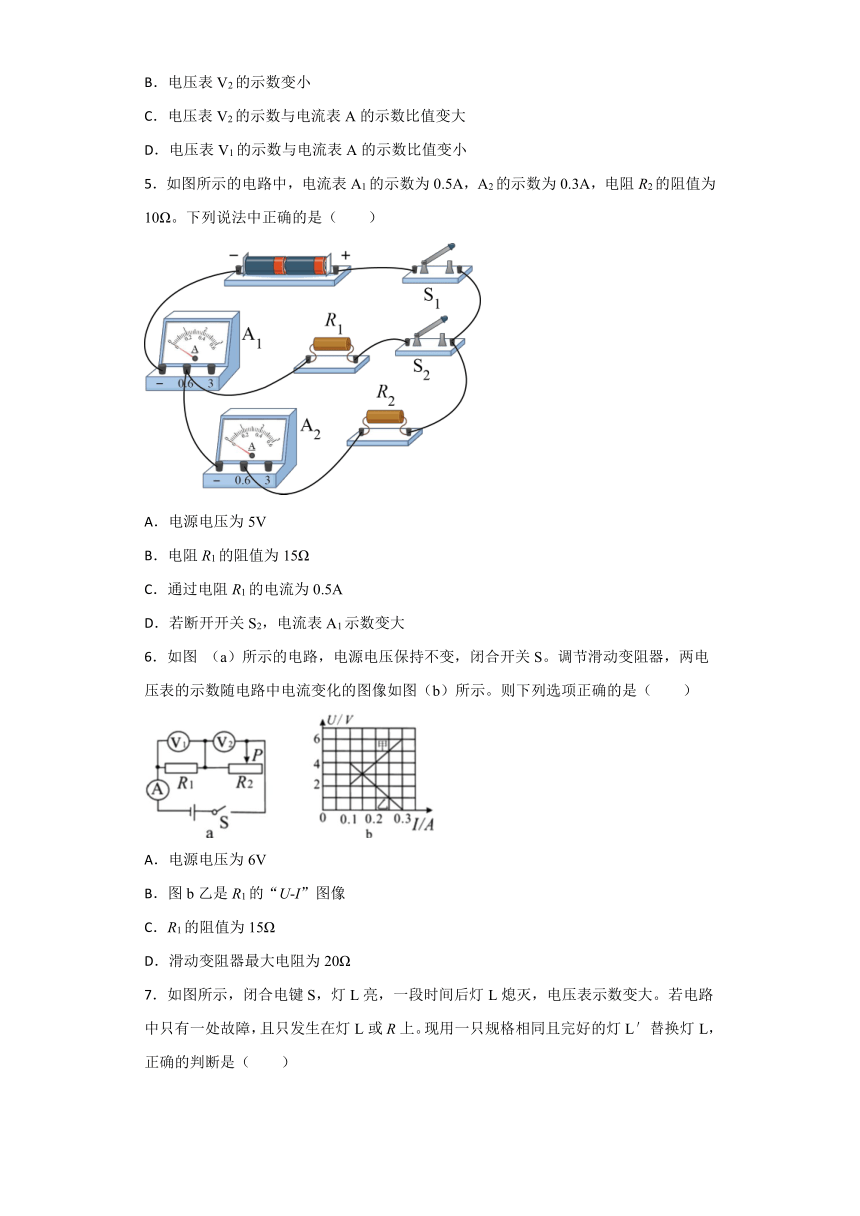

5.如图所示的电路中,电流表A1的示数为0.5A,A2的示数为0.3A,电阻R2的阻值为10Ω。下列说法中正确的是(  )
A.电源电压为5V
B.电阻R1的阻值为15Ω
C.通过电阻R1的电流为0.5A
D.若断开开关S2,电流表A1示数变大
6.如图
(a)所示的电路,电源电压保持不变,闭合开关S。调节滑动变阻器,两电压表的示数随电路中电流变化的图像如图(b)所示。则下列选项正确的是(  )
A.电源电压为6V
B.图b乙是R1的“U-I”图像
C.R1的阻值为15Ω
D.滑动变阻器最大电阻为20Ω

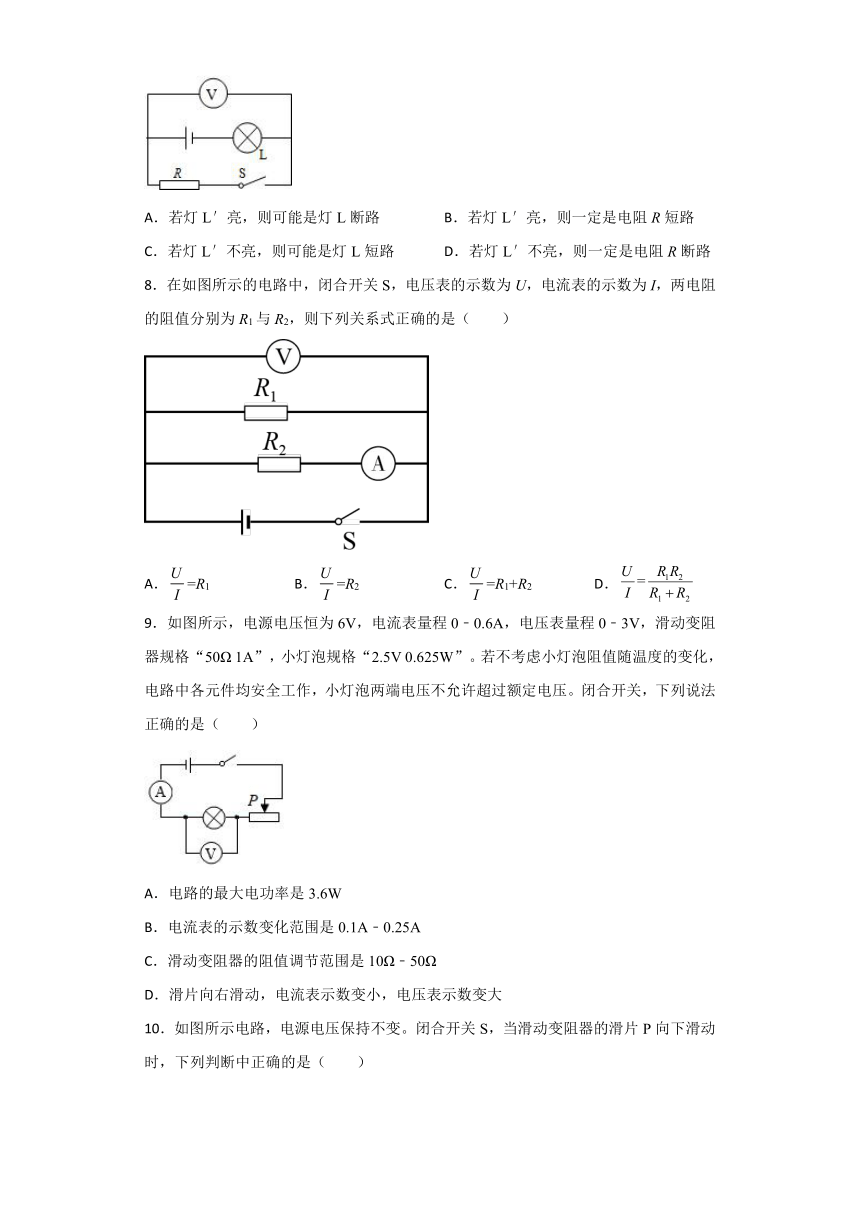

7.如图所示,闭合电键S,灯L亮,一段时间后灯L熄灭,电压表示数变大。若电路中只有一处故障,且只发生在灯L或R上。现用一只规格相同且完好的灯L′替换灯L,正确的判断是(  )
A.若灯L′亮,则可能是灯L断路
B.若灯L′亮,则一定是电阻R短路
C.若灯L′不亮,则可能是灯L短路
D.若灯L′不亮,则一定是电阻R断路
8.在如图所示的电路中,闭合开关S,电压表的示数为U,电流表的示数为I,两电阻的阻值分别为R1与R2,则下列关系式正确的是(  )
A.=R1
B.=R2
C.=R1+R2
D.
9.如图所示,电源电压恒为6V,电流表量程0﹣0.6A,电压表量程0﹣3V,滑动变阻器规格“50Ω
1A”,小灯泡规格“2.5V
0.625W”。若不考虑小灯泡阻值随温度的变化,电路中各元件均安全工作,小灯泡两端电压不允许超过额定电压。闭合开关,下列说法正确的是(  )
A.电路的最大电功率是3.6W
B.电流表的示数变化范围是0.1A﹣0.25A
C.滑动变阻器的阻值调节范围是10Ω﹣50Ω
D.滑片向右滑动,电流表示数变小,电压表示数变大

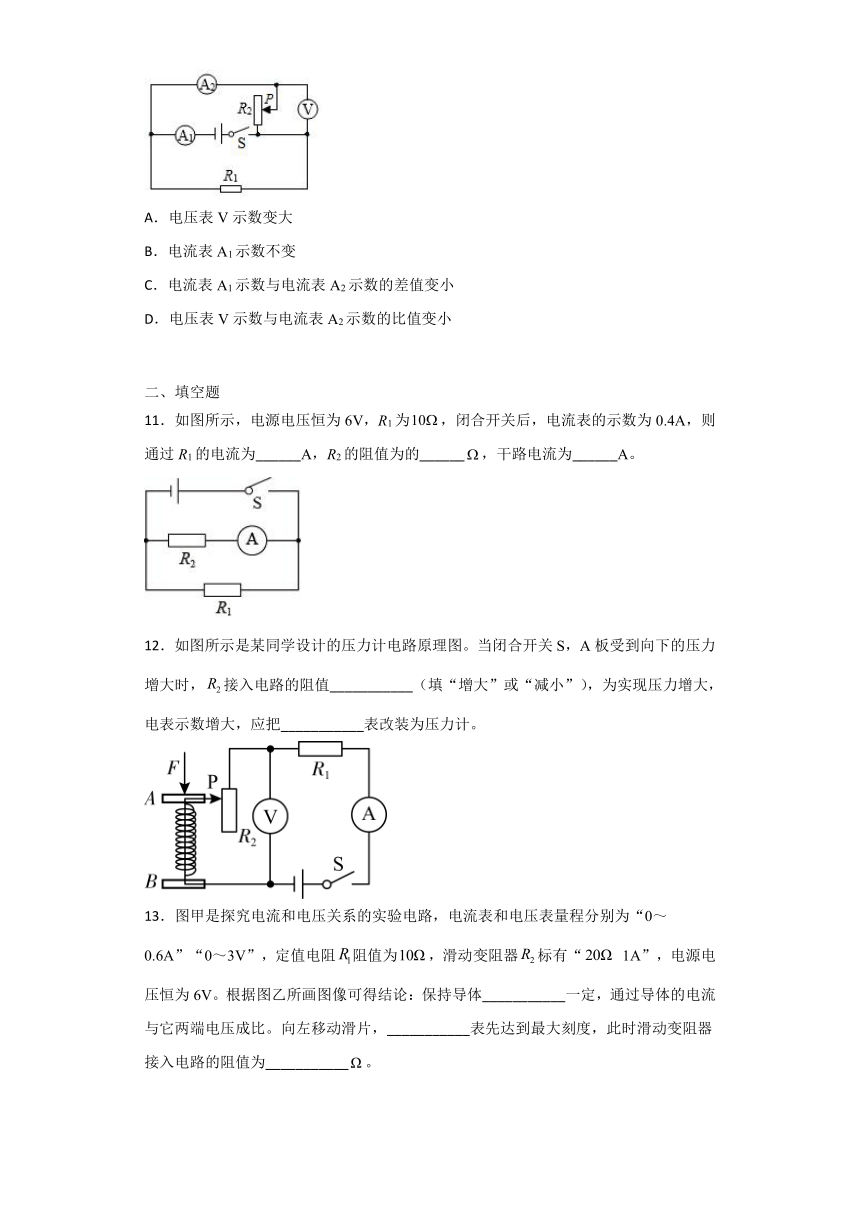

10.如图所示电路,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P向下滑动时,下列判断中正确的是(  )
A.电压表V示数变大
B.电流表A1示数不变
C.电流表A1示数与电流表A2示数的差值变小
D.电压表V示数与电流表A2示数的比值变小
二、填空题
11.如图所示,电源电压恒为6V,R1为,闭合开关后,电流表的示数为0.4A,则通过R1的电流为______A,R2的阻值为的______,干路电流为______A。
12.如图所示是某同学设计的压力计电路原理图。当闭合开关S,A板受到向下的压力增大时,接入电路的阻值___________(填“增大”或“减小”),为实现压力增大,电表示数增大,应把___________表改装为压力计。

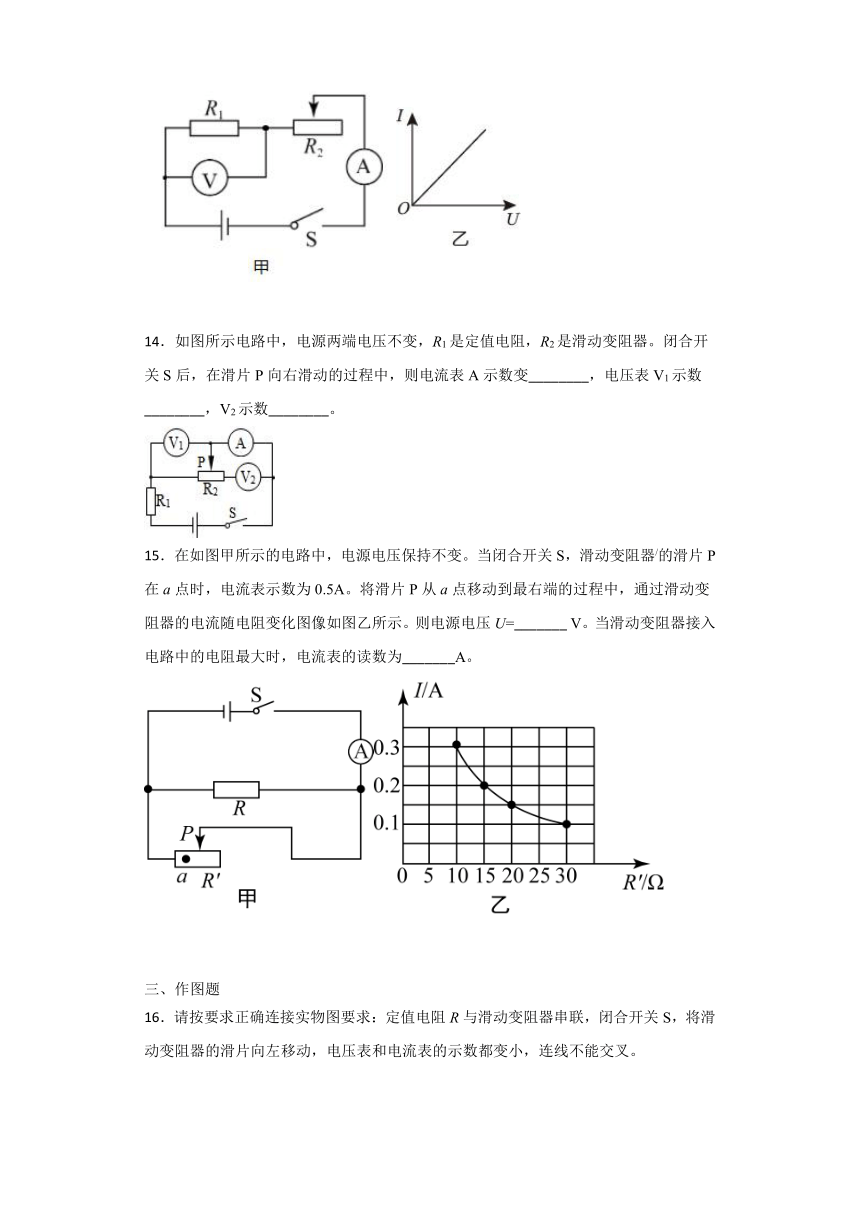

13.图甲是探究电流和电压关系的实验电路,电流表和电压表量程分别为“0~0.6A”“0~3V”,定值电阻阻值为,滑动变阻器标有“
1A”,电源电压恒为6V。根据图乙所画图像可得结论:保持导体___________一定,通过导体的电流与它两端电压成比。向左移动滑片,___________表先达到最大刻度,此时滑动变阻器接入电路的阻值为___________。
14.如图所示电路中,电源两端电压不变,R1是定值电阻,R2是滑动变阻器。闭合开关S后,在滑片P向右滑动的过程中,则电流表A示数变________,电压表V1示数________,V2示数________。
15.在如图甲所示的电路中,电源电压保持不变。当闭合开关S,滑动变阻器/的滑片P在a点时,电流表示数为0.5A。将滑片P从a点移动到最右端的过程中,通过滑动变阻器的电流随电阻变化图像如图乙所示。则电源电压U=_______
V。当滑动变阻器接入电路中的电阻最大时,电流表的读数为_______A。
三、作图题
16.请按要求正确连接实物图要求:定值电阻R与滑动变阻器串联,闭合开关S,将滑动变阻器的滑片向左移动,电压表和电流表的示数都变小,连线不能交叉。
17.(1)按要求完成对应实物图的连接,请用笔画线代替导线。已知灯泡电阻约为,要求:
①当滑动变阻器的滑片P向右移动时,小灯泡逐渐变暗;
②电流表读数尽可能精确。
(2)如图是小华同学进行伏安法测量电阻的实验,你用笔画线代替导线把图中的器材连接成实验电路,并在右边虚线框内画出相应的电路图。电源为三节新干电池,电阻R值约,要求:注意电表量程,滑动变阻器滑片P向左移动时电流表示数增大。
四、实验题
18.小明同学利用图甲所示的电路探究电流跟电压的关系。已有器材:干电池(电压为3V且保持不变)、电压表、电流表、滑动变阻器、开关、导线和阻值约为10Ω的定值电阻。
(1)请根据图甲所示电路图将图乙所示的实物电路连接完整_______。闭合开关前,应将滑动变阻器滑片滑到_______(选填“A”或“B”)端;
(2)实验时,闭合开关,将滑片移动到某位置,电流表的示数如图所示,该示数为______A;记下电压表和电流表的示数,接下来的操作是______;
A.断开开关,结束实验,整理好器材
B.将滑片移动到另外几个位置,分别记下电压表和电流表的示数
C.换用另一个定值电阻,将滑片移动到某位置,记下电压表和电流表的示数
(3)小字同学向老师要来,阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻各一个,进行“探究电流与电阻的关系”的实验,将实验数据画在坐标纸上,得到了如图丙的图像,由图丙可得实验结论:当导体两端电压一定时,______;实验过程中,小宇同学保持电压表的示数为______V不变。
19.图甲为伏安法测电阻的实验电路图。
(1)伏安法测电阻的实验原理是___________,闭合开关前,滑动变阻器的滑片P应置于___________(选填“a”或“b”)端;电流表及电压表使用前应___________。
(2)小亮同学用完好的器材按图甲正确连接好电路,“试触”时,发现电流表的指针偏转很小;移动滑动变阻器的滑片,发现指针偏转仍然较小。产生该现象的原因可能是___________;
若在实验过程中出现电流表无示数,电压表有明显示数,则电路中出现的故障可能是___________。
(3)电路调试完成后,某次实验中电压表和电流表示数如图乙和丙所示,则此时被测电阻两端的电压为___________V,该电阻的阻值为___________Ω。
五、计算题
20.如图所示,电源电压不变,当S1,S2均断开时,电压表的示数为4V,三个电阻的阻值分别为R1=R3=5Ω,R2=10Ω,求:
(1)当S1、S2均断开时,电流表的示数和电源电压;
(2)当S1、S2均闭合时,电流表的示数。
21.在如图所示的电路中,电源电压保持不变,滑动变阻器R2上标有“50Ω
2A”字样。闭合电键S,电流表A的示数为1A,电压表V1的示数为4V,电压表V2的示数为8V。已知电压表有“0~3伏、0~15伏”两个量程,电流表有“0~0.6安、0~3安”两个量程。求:
(1)电源电压U

(2)电阻R1的阻值;
(3)移动滑片P至某位置时,两电压表指针偏离零刻度线的角度恰好相同,此时滑动变阻器R2连入电路的阻值。
22.为了防止酒驾事故的发生,酒精测试仪已被广泛应用,交警使用的某型号酒精测试仪的工作原理如图所示,电源电压恒为9V。图中R1为酒精气体传感器,它的实质是一个电阻值随酒精气体浓度增大而减小的可变电阻。当酒精气体的浓度为0时,R1的阻值80Ω,电压表的示数为1V。使用前要通过调零旋扭(即滑动变阻器R2的滑片)对酒精测试仪进行调零,求:
(1)当电压表的示数为1V时,电路中的电流是多少?
(2)当电压表的示数为1V时,R2连入电路的阻值是多少?
(3)调零后,R2的电阻保持不变,某驾驶员对着测试仪吹气10s,电压表的示数达到3V,表明驾驶员酒驾,此时酒精气体传感器R1的阻值多大?
参考答案
1.D2.D3.A4.C5.B6.A7.D8.B9.B10.D
11.0.6
15
1.0
12.增大
电压
13.电阻
电压
10
14.变小
变大
不变
15.3
0.3
16.
17.(1);(2)

18.
B
0.4
B
导体中的电流跟导体的电阻成反比
2.5
19.R=
a
调零
电流表选择的量程较大
定值电阻断路
2.4
10
20.(1)0.4A,6V;(2)1.8A
21.(1)12V;(2)4Ω(3)4Ω或者20Ω
22.(1)0.1A;(2)10;(3)20
