2021——2022学年度人教版九年级物理
第十五章
电流和电路
15.2
电流和电路
练习题

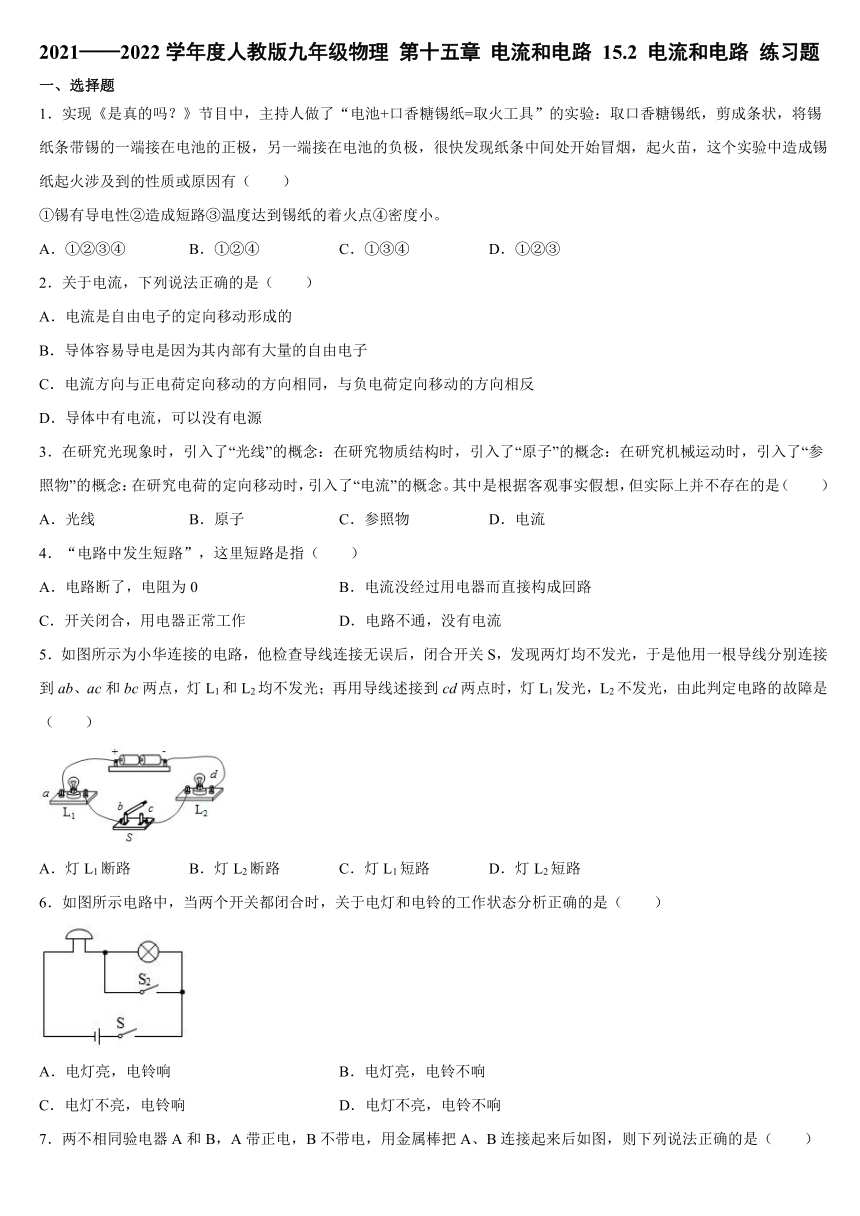

一、选择题
1.实现《是真的吗?》节目中,主持人做了“电池+口香糖锡纸=取火工具”的实验:取口香糖锡纸,剪成条状,将锡纸条带锡的一端接在电池的正极,另一端接在电池的负极,很快发现纸条中间处开始冒烟,起火苗,这个实验中造成锡纸起火涉及到的性质或原因有(  )
①锡有导电性②造成短路③温度达到锡纸的着火点④密度小。
A.①②③④
B.①②④
C.①③④
D.①②③
2.关于电流,下列说法正确的是(  )
A.电流是自由电子的定向移动形成的
B.导体容易导电是因为其内部有大量的自由电子
C.电流方向与正电荷定向移动的方向相同,与负电荷定向移动的方向相反
D.导体中有电流,可以没有电源
3.在研究光现象时,引入了“光线”的概念:在研究物质结构时,引入了“原子”的概念:在研究机械运动时,引入了“参照物”的概念:在研究电荷的定向移动时,引入了“电流”的概念。其中是根据客观事实假想,但实际上并不存在的是(  )
A.光线
B.原子
C.参照物
D.电流
4.“电路中发生短路”,这里短路是指(  )
A.电路断了,电阻为0
B.电流没经过用电器而直接构成回路
C.开关闭合,用电器正常工作
D.电路不通,没有电流
5.如图所示为小华连接的电路,他检查导线连接无误后,闭合开关S,发现两灯均不发光,于是他用一根导线分别连接到ab、ac和bc两点,灯L1和L2均不发光;再用导线述接到cd两点时,灯L1发光,L2不发光,由此判定电路的故障是(  )
A.灯L1断路
B.灯L2断路
C.灯L1短路
D.灯L2短路
6.如图所示电路中,当两个开关都闭合时,关于电灯和电铃的工作状态分析正确的是(  )
A.电灯亮,电铃响
B.电灯亮,电铃不响
C.电灯不亮,电铃响
D.电灯不亮,电铃不响
7.两不相同验电器A和B,A带正电,B不带电,用金属棒把A、B连接起来后如图,则下列说法正确的是(  )
A.A中正电荷通过棒流向B,B带正电荷
B.B中负电荷通过棒流向A,B带正电荷
C.棒中有持续电流从A流向B,使B张角增大
D.棒中有持续电流从B流向A,使A张角先减小,后增大
8.在学习电学时,小明结合图甲、乙作出了以下类比,其中不合理的是(  )
A.电流类似于水流,方向从电池负极经用电器到正极
B.灯泡的作用类似于水轮机,有电流流过会发光
C.电源的作用类似于水泵,将其他形式的能转化为电能
D.开关类似于阀门,可以控制电路通断
二、填空题
9.如图所示,验电器A带正电,用带有绝缘柄的金属棒将验电器A和不带电的验电器B的金属球连接起来,发现验电器B的金属箔片张开,则验电器B带______电,瞬间自由电子定向移动的方向是_______(选填“由A到B”或“由B到A”)。
10.石墨炸弹是一种用来破坏敌方供电设施的武器,这种炸弹爆炸时不会造成人员伤亡,而是在空中散布大量极细的石墨丝,由于石墨丝_____(选填“导电”或“不导电”),飘落到供电设备上会造成电路_____(选填“开路”或“短路”),从而使供电系统瘫痪。
11.夏天的雷雨天气里,当一大片带负电的云层接近建筑物时,云层中的负电荷通过避雷针经金属结导入大地,则此时金属线中的电流方向是从_____流向______。(选填“云层”或“大地”)
12.如图所示,是手电筒的构造示意图,电源为两节新干电池,其中干电池工作时将________能转化为电能,按键相当于电学元件中的________,按下按键前,小灯泡不发光,此时电路为________(通路/断路/短路).

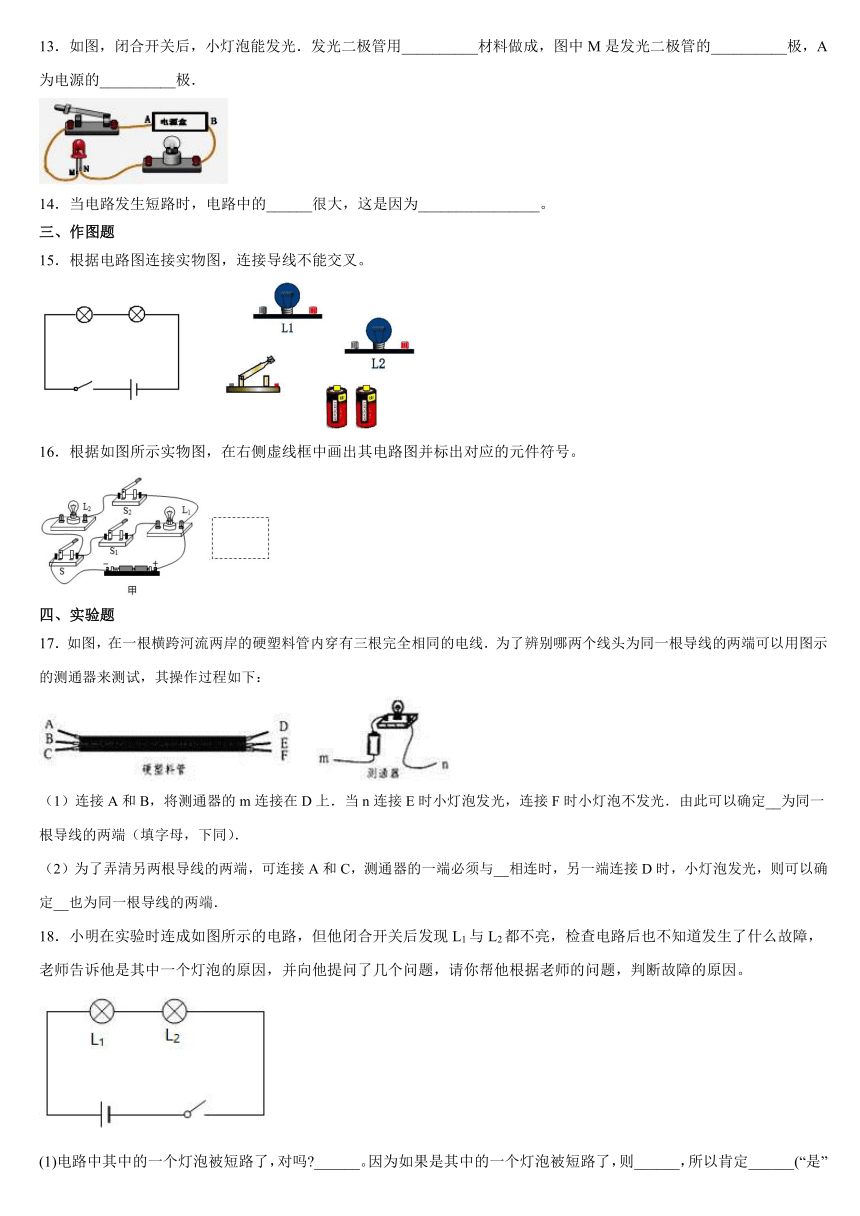

13.如图,闭合开关后,小灯泡能发光.发光二极管用__________材料做成,图中M是发光二极管的__________极,A为电源的__________极.
14.当电路发生短路时,电路中的______很大,这是因为________________。
三、作图题
15.根据电路图连接实物图,连接导线不能交叉。
16.根据如图所示实物图,在右侧虚线框中画出其电路图并标出对应的元件符号。
四、实验题
17.如图,在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线.为了辨别哪两个线头为同一根导线的两端可以用图示的测通器来测试,其操作过程如下:
(1)连接A和B,将测通器的m连接在D上.当n连接E时小灯泡发光,连接F时小灯泡不发光.由此可以确定__为同一根导线的两端(填字母,下同).
(2)为了弄清另两根导线的两端,可连接A和C,测通器的一端必须与__相连时,另一端连接D时,小灯泡发光,则可以确定__也为同一根导线的两端.
18.小明在实验时连成如图所示的电路,但他闭合开关后发现L1与L2都不亮,检查电路后也不知道发生了什么故障,老师告诉他是其中一个灯泡的原因,并向他提问了几个问题,请你帮他根据老师的问题,判断故障的原因。
(1)电路中其中的一个灯泡被短路了,对吗?______。因为如果是其中的一个灯泡被短路了,则______,所以肯定______(“是”或“不是”)其中的一个灯泡被短路;
(2)电路中其中的一个灯泡灯丝断了,即开路了,对吗?______,因为其中的一灯泡开路,则______,所以断定______(填“是”或“不是”)其中的一个灯泡开路了。
19.电学实验:
电学实验:
根据电路图连接实物
探究实验
学习了电荷一节知识,同学们都知道了,被丝绸摩擦过的玻璃棒带正电,被毛皮摩擦过的橡胶棒上带负电.小张同学突然产生了这样一个问题:若将带正电的玻璃棒与带负电的橡胶棒接触后,玻璃棒和橡胶棒上的电荷会有什么变化呢?小张同学经过考虑后提出了他的猜想:带正电的玻璃棒和带正电的橡胶棒接触后,它们各自的带电情况不会发生变化.为了验证自己的猜想是否正确,请你帮助小张同学设计一个实验进行验证.
实验目的:________.
实验器材:相同丝绸和毛皮各两张、相同的玻璃棒和橡胶棒各根、相同的验电器若干个.
实验过程及现象:
①先用玻璃棒和橡胶棒分别与丝绸和毛皮来回摩擦次,得到带正电的玻璃棒和带负电的橡胶棒.
②然后将带电的玻璃棒和橡胶棒分别与验电器的________接触,观察验电器金属箔片张开的________.
③取另外一套没有用过的丝绸、毛皮、玻璃棒、橡胶棒重复上述实验步骤①.
④将新得到的带电玻璃棒和橡胶棒接触,然后再分别放到本实验中还没有使用过的验电器上进行验电实验.通过观察验电器金属箔片张开的________是否与实验步骤②中的结果一至,从而判断出实验的结果.
五、综合题
20.如图所示电路,闭合开关发现两灯泡均不亮.于是小文用一根导线检查故障.
①闭合开关,将导线连接在a、b之间,发现两灯不亮;
②闭合开关,将导线连在b、c间,两灯仍不亮;
③闭合开关,将导线连在c、d间,左灯亮、右灯不亮.
根据以上操作分析:
电路故障出现在______________;故障是______________.
21.半导体材料有P型半导体和N型半导体两种,除了可以用于各种电子元器件外,还可以用制冷材料.如图是一个半导体制冷单元的原理图,P型半导体和N型半导体的上端和铜片A连接,下端分别与铜片B连接后接到直流电源的两端,此时电路的电路流方向是从N型半导体经铜片A流向P型半导体,铜片A会从空气吸收热量,铜片B会向空气放出热量;反之,改变直流电源的正负极方向,使电流方向从P型半导体经铜片A流向N型半导体,这时铜片A会向空气释放热量,铜片B会从空气吸收热量.由于半个制冷单元制冷量小,为了满足实际需要,需要多个制冷单元同时工作.(注:交流电源大小方向随时间变化)
请回答下列问题
(1)如图,若要使一个电冰箱内的温度下降,铜片A置于电冰箱的_____,铜片B置于电冰箱_____(前两空选填“箱内”、“箱外”),这就是半导体冰箱的工作原理,若将图中的电源换成交流电源,此时电冰箱能否正常制冷?
答:_____.
若将图中P型半导体与N型半导体位置互换,其它条件不变,则铜片A上表面空气的温度将_____.
【参考答案】
1.D
2.C
3.A
4.B
5.B
6.C
7.B
8.A
9.正
由B到A
10.导电
短路
11.大地
云层
12.化学能
开关
断路
13.半导体


14.电流短路时电路中的电阻很小,由I=知,电流很大
15.
16.
17.CF
F
AD
18.不对
另一个灯泡发光
不是

另一个灯泡不发光

19.探究带正电的玻璃棒和带负电的橡胶棒接触后的带电情况
金属球
角度
角度
20.右灯
断路
21.(1)箱内;箱外;
不能;(2)上升
