4.6电压的测量

(共13张PPT)
电压的测量
第6节

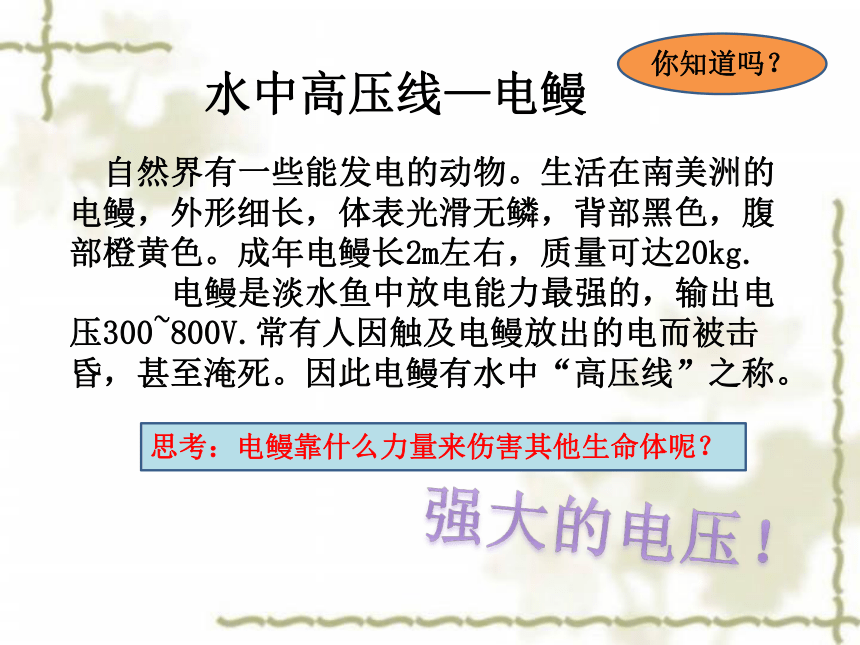

水中高压线—电鳗
自然界有一些能发电的动物。生活在南美洲的电鳗，外形细长，体表光滑无鳞，背部黑色，腹部橙黄色。成年电鳗长2m左右，质量可达20kg.
电鳗是淡水鱼中放电能力最强的，输出电压300~800V.常有人因触及电鳗放出的电而被击昏，甚至淹死。因此电鳗有水中“高压线”之称。
你知道吗？
思考：电鳗靠什么力量来伤害其他生命体呢？
疑问？
解答：
电流是由电子的定向移动产生的。
导体内部有大量的自由电子，在电源接入前，电荷不能定向移动，没有电流。在电源接入后，导体中的自由电子便在电源的推动下定向运动。

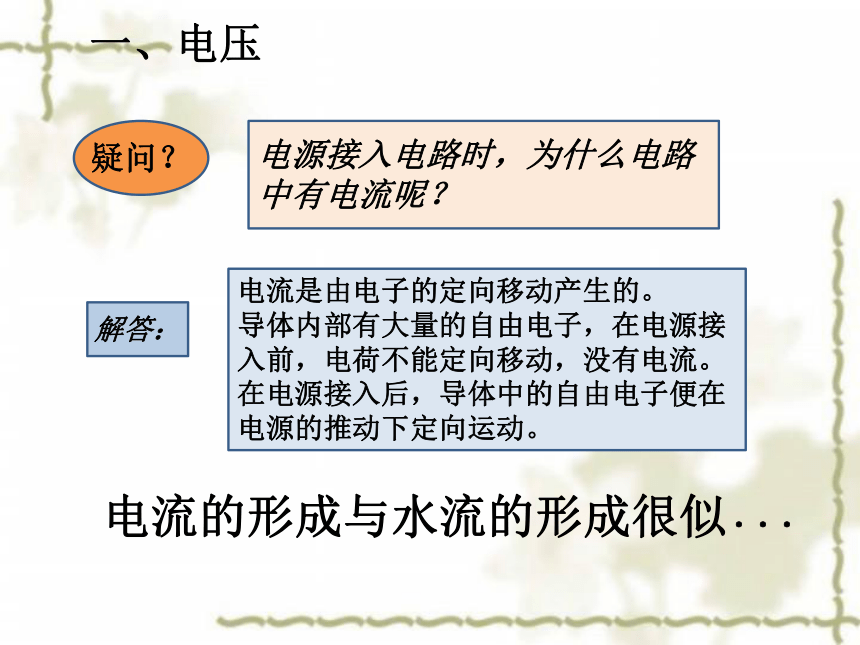

电源接入电路时，为什么电路中有电流呢？
电流的形成与水流的形成很似···
一、电压

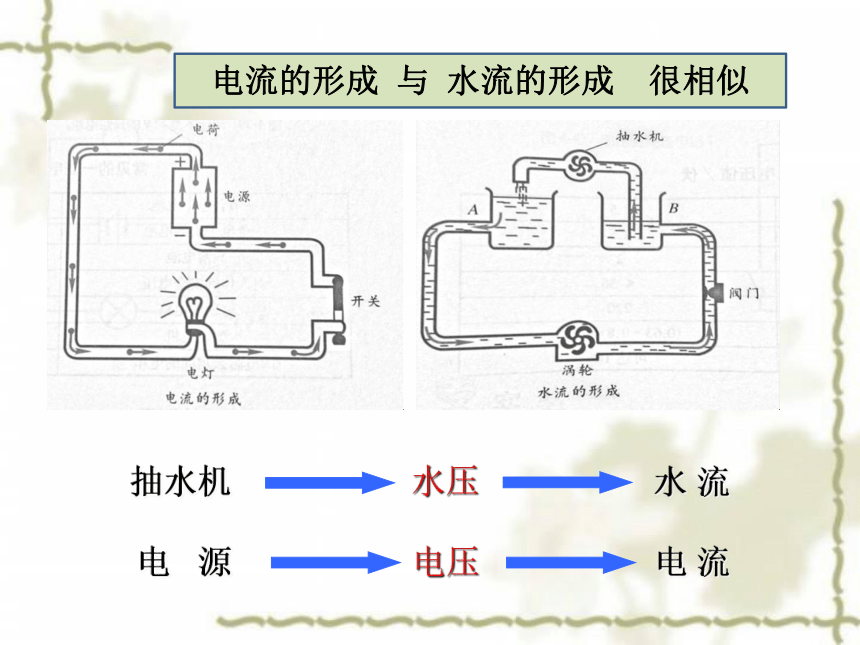

电流的形成 与 水流的形成 很相似
抽水机
水压
水 流
电 源
电压
电 流
一、电压：用字母U表示
单 位：伏特，简称伏，符号V
其他单位：千伏（kV）；毫伏（mV）；微伏（uV）
单位之间的相互换算：
电压单位是为了纪念意大利著名物理学家伏打而命名的。他在1800年制成世界上第一个电池，伏打电堆。
1千伏（kV）= 1000伏（V）
1伏（V）= 1000毫伏（mV）
1毫伏（mV）= 1000微伏（uV）
你知道吗？

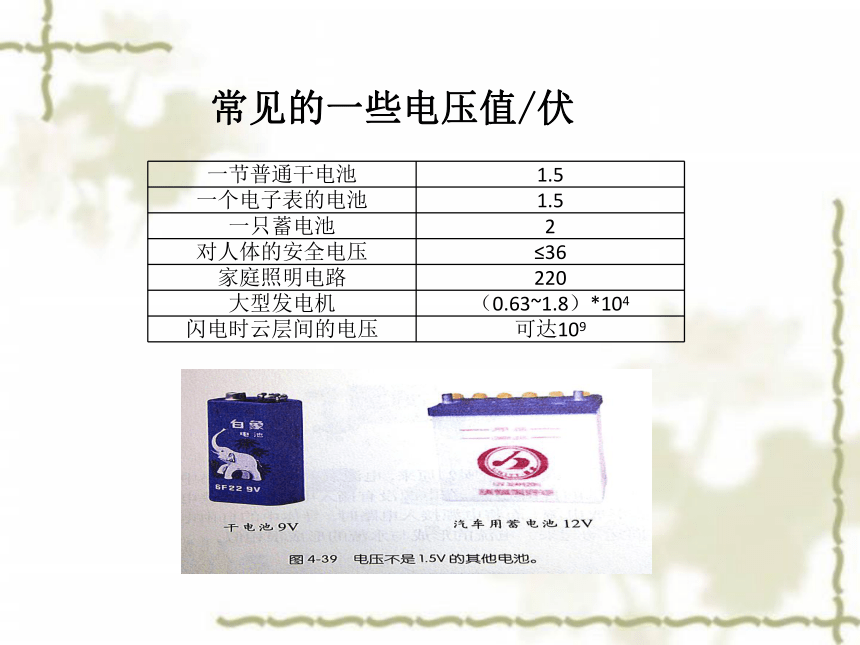

常见的一些电压值/伏
一节普通干电池 1.5
一个电子表的电池 1.5
一只蓄电池 2
对人体的安全电压 ≤36
家庭照明电路 220
大型发电机 （0.63~1.8）*104
闪电时云层间的电压 可达109
二、电压的测量
工具: 电压表
符号：—
注意事项：
1.并联在电路中，“+”接线柱与电源正极相连，“—”接线柱与电源负极相连
2.正确选择量程，且不能超过其量程
V
—
电
压
表
要
并
联
在
电
路
中
要测量某一部分电路两端的电压，
必须把电压表跟这部分电路并联起来。
测量电源两端的电压
测量灯泡 L2两端的电压
返回
“十”
“一”
接
线
柱
的
接
法
要
正
确
必须使电流从“十”接线柱流进电压表
从“一 ”接线柱流出电压表
返回
被测电压超过电压表的量程时，不仅测不出电压
值，还会损坏电压表．因此，在不能预先估计被测电
压大小的情况下，可先用电路的一个线头迅速试触电
压表的接线柱，看看指针的偏转是否在量程之内．如
果超出量程，就要改用更大量程的电压表．
测
量
电
压
不
能
超
过
量
程
试触
1.2V
2.7V
课堂小结
一、电压
单 位：伏特，简称伏，符号V
其他单位：千伏（kV）；毫伏（mV）；微伏（uV）
1千伏（kV）= 1000伏（V）
1伏（V）= 1000毫伏（mV）
1毫伏（mV）= 1000微伏（uV）
二、电压的测量
工具: 电压表
注意事项：
1.并联在电路中，“+”接线柱与电源正极相连，“—”接线柱与电源负极相连
2.正确选择量程，且不能超过其量程
Thanks！
