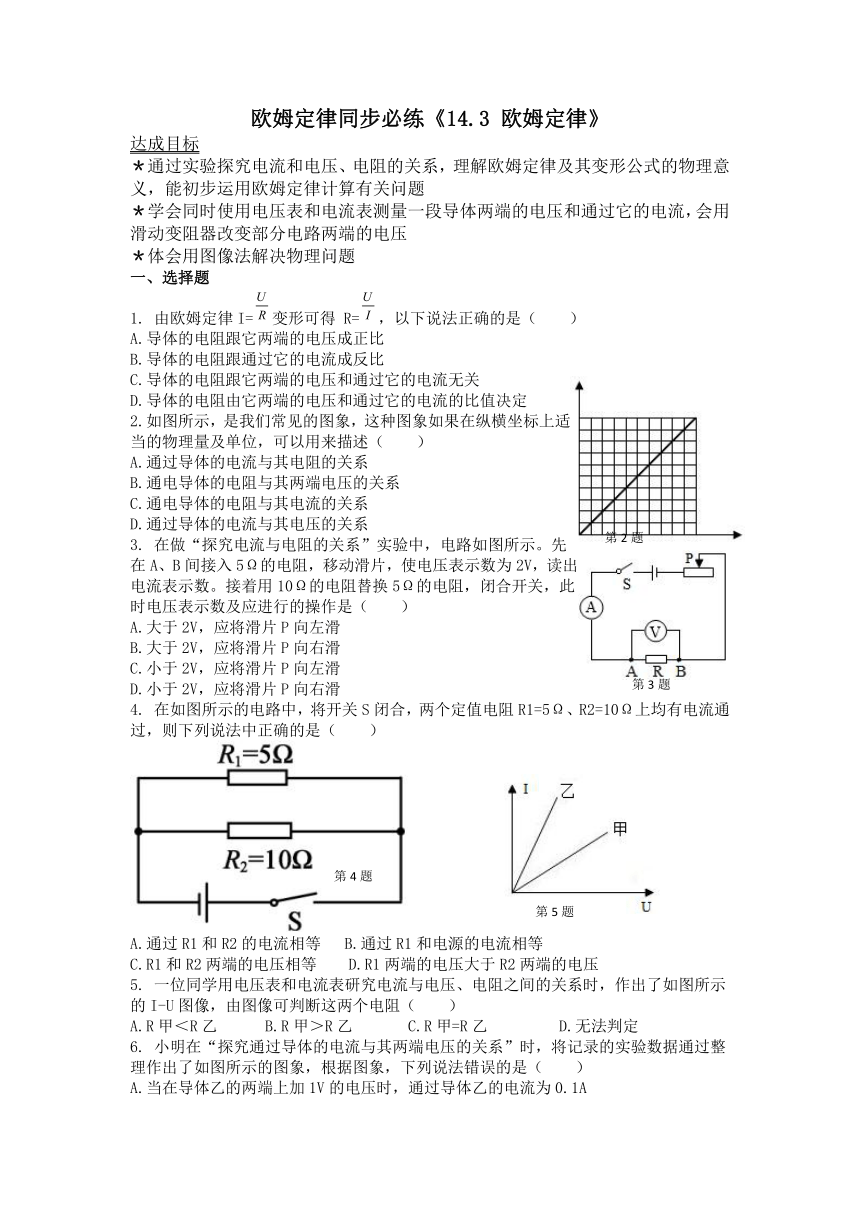

欧姆定律《14.3欧姆定律》同步必练2021-2022学年苏科版九年级上册物理（含答案）

欧姆定律同步必练《14.3
欧姆定律》
达成目标
＊通过实验探究电流和电压、电阻的关系，理解欧姆定律及其变形公式的物理意义，能初步运用欧姆定律计算有关问题
＊学会同时使用电压表和电流表测量一段导体两端的电压和通过它的电流，会用滑动变阻器改变部分电路两端的电压
＊体会用图像法解决物理问题
一、选择题
1.
由欧姆定律I=变形可得
R=，以下说法正确的是（　　）
A.导体的电阻跟它两端的电压成正比
B.导体的电阻跟通过它的电流成反比
C.导体的电阻跟它两端的电压和通过它的电流无关
D.导体的电阻由它两端的电压和通过它的电流的比值决定
2.如图所示，是我们常见的图象，这种图象如果在纵横坐标上适当的物理量及单位，可以用来描述（　　）
A.通过导体的电流与其电阻的关系
B.通电导体的电阻与其两端电压的关系
C.通电导体的电阻与其电流的关系
D.通过导体的电流与其电压的关系
3.
在做“探究电流与电阻的关系”实验中，电路如图所示。先在A、B间接入5Ω的电阻，移动滑片，使电压表示数为2V，读出电流表示数。接着用10Ω的电阻替换5Ω的电阻，闭合开关，此时电压表示数及应进行的操作是（　　）
A.大于2V，应将滑片P向左滑
B.大于2V，应将滑片P向右滑
C.小于2V，应将滑片P向左滑
D.小于2V，应将滑片P向右滑
4.
在如图所示的电路中，将开关S闭合，两个定值电阻R1=5Ω、R2=10Ω上均有电流通过，则下列说法中正确的是（　　）
A.通过R1和R2的电流相等
B.通过R1和电源的电流相等
C.R1和R2两端的电压相等
D.R1两端的电压大于R2两端的电压
5.
一位同学用电压表和电流表研究电流与电压、电阻之间的关系时，作出了如图所示的I-U图像，由图像可判断这两个电阻（　　）
A.R甲＜R乙
B.R甲＞R乙
C.R甲=R乙
D.无法判定
6.
小明在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（　　）

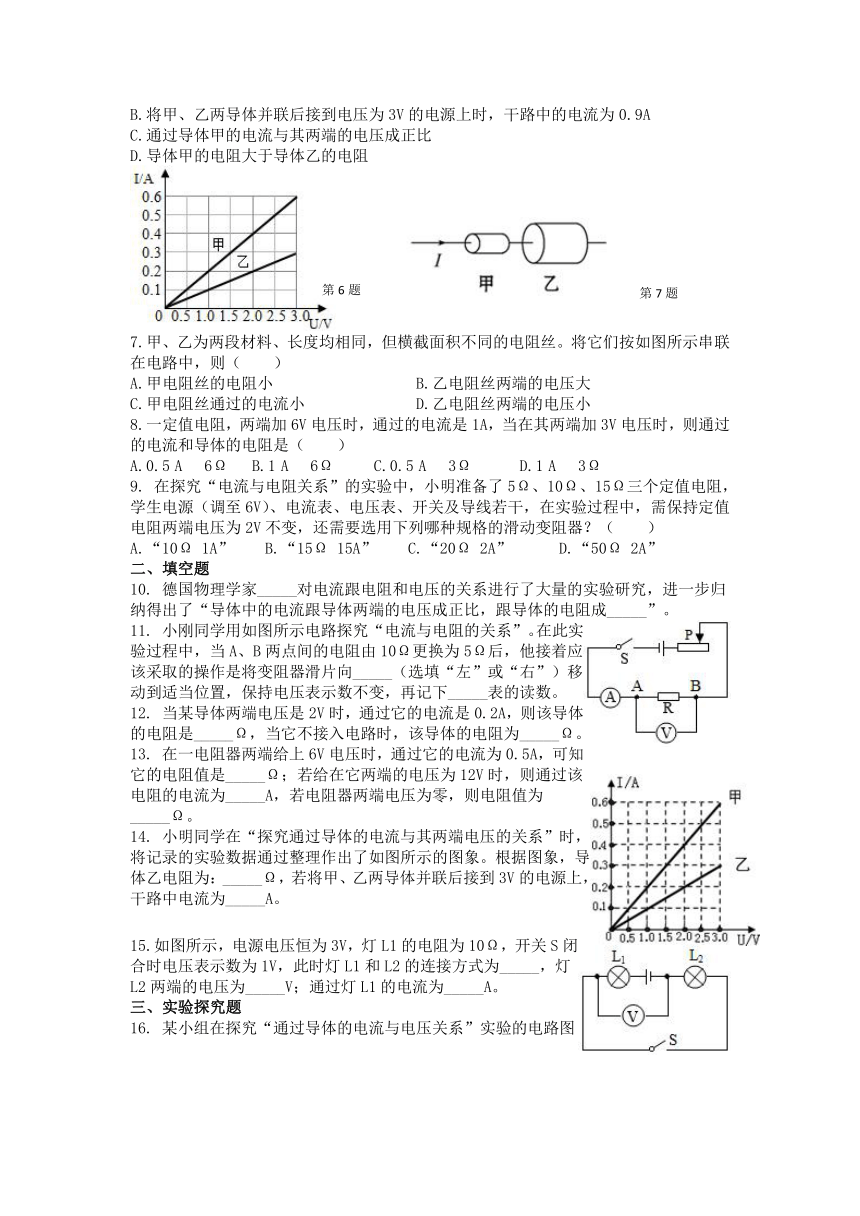

A.当在导体乙的两端上加1V的电压时，通过导体乙的电流为0.1A
B.将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9A
C.通过导体甲的电流与其两端的电压成正比
D.导体甲的电阻大于导体乙的电阻
7.甲、乙为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联在电路中，则（　　）
A.甲电阻丝的电阻小
B.乙电阻丝两端的电压大
C.甲电阻丝通过的电流小
D.乙电阻丝两端的电压小
8.一定值电阻，两端加6V电压时，通过的电流是1A，当在其两端加3V电压时，则通过的电流和导体的电阻是（　　）
A.0.5
A
6Ω
B.1
A
6Ω
C.0.5
A
3Ω
D.1
A
3Ω
9.
在探究“电流与电阻关系”的实验中，小明准备了5Ω、10Ω、15Ω三个定值电阻，学生电源（调至6V）、电流表、电压表、开关及导线若干，在实验过程中，需保持定值电阻两端电压为2V不变，还需要选用下列哪种规格的滑动变阻器？（　　）
A.“10Ω
1A”
B.“15Ω
15A”
C.“20Ω
2A”
D.“50Ω
2A”
二、填空题
10.
德国物理学家_____对电流跟电阻和电压的关系进行了大量的实验研究，进一步归纳得出了“导体中的电流跟导体两端的电压成正比，跟导体的电阻成_____”。
11.
小刚同学用如图所示电路探究“电流与电阻的关系”。在此实验过程中，当A、B两点间的电阻由10Ω更换为5Ω后，他接着应该采取的操作是将变阻器滑片向_____（选填“左”或“右”）移动到适当位置，保持电压表示数不变，再记下_____表的读数。
12.
当某导体两端电压是2V时，通过它的电流是0.2A，则该导体的电阻是_____Ω，当它不接入电路时，该导体的电阻为_____Ω。
13.
在一电阻器两端给上6V电压时，通过它的电流为0.5A，可知它的电阻值是_____Ω；若给在它两端的电压为12V时，则通过该电阻的电流为_____A，若电阻器两端电压为零，则电阻值为_____Ω。
14.
小明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象。根据图象，导体乙电阻为：_____Ω，若将甲、乙两导体并联后接到3V的电源上，干路中电流为_____A。
15.如图所示，电源电压恒为3V，灯L1的电阻为10Ω，开关S闭合时电压表示数为1V，此时灯L1和L2的连接方式为_____，灯L2两端的电压为_____V；通过灯L1的电流为_____A。
三、实验探究题
16.
某小组在探究“通过导体的电流与电压关系”实验的电路图如图所示。
实验次数
1
2
3
4
5
电流/A
0.1
0.2
0.3
0.4
2.5
电压/V
0.5
1
1.5
2
2.5
（1）用笔画线代替导线将图中实物图连接完整。（要求：滑片往右移动时，电流表示数变小）；
（2）接线时，先要把开关_____，滑动变阻器的滑片移至阻值最_____（选填“大”或“小”）的位置；
（3）在探究“通过导体的电流与电压关系”实验时，移动滑动变阻器滑片，此时滑动变阻器的作用是改变定值电阻两端的_____；
（4）探究“通过导体的电流与电压关系”时，得到实验数据记录表如表：实验完成后，小明发现有一组读数错误，错误数据是实验次数中的第_____次；
（5）实验数据改正后，根据表格数据可得出实验结论：_____。
17.小度在探究“通过导体的电流与导体的电阻的关系“时，电路如图甲所示，电源电压保持不变。
（1）连接电路时，开关应该处于
_____状态；滑动变阻器的作用除了保护电路外，还起到了
_____的作用。
（2）电路连接正确后，闭合开关，发现电压表有示数，但电流表无示数，此时出现的故障可能是
_____（选填字母）。
A.滑动变阻器短路
B.电阻R断路
C.电阻R短路
D.电流表断路
（3）实验中所用电阻的阻值分别为5Ω、10Ω、20Ω，电源电压相当于4节新干电池串联的电压，分别接入三个定值电阻，调节滑动变阻器的滑片，记录数据，得到了如图丙所示的图像。由图像可以得出结论：_____。
（4）上述实验中：①在图乙中小度用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，应向
_____（选填“左”或“右”）端移动滑片，直至电压表示数为
_____V时，读出电流表的示数；
②为完成整个实验，小度应选取的滑动变阻器的规格为
_____（选填字母）。
A.“50Ω
1.0A”
B.“30Ω
1.0A”
C.“20Ω
1.0A”
四、计算题
18.
电路如图所示，已知电源两端电压U=15V保持不变，电阻R1=5Ω，当开关S闭合时，电压表示数为5V。求：
（1）电流表的示数I；
（2）电阻R2两端的电压U2。
（3）电阻R2的阻值。
19.
如图示电路，开关S处于闭合状态，电源电压保持不变，已知电阻R1=5Ω，R2=15Ω。
（1）若开关S1、S2都断开时，电流表示数为0.3A，求电源的电压。
（2）若开关S1、S2都闭合时，电流表示数为1.5A，求电阻R3的阻值大小。
（3）若在第2小题基础上，将电阻R1从电路中撤去，求此时电流表的示数。
欧姆定律同步必练《14.3
欧姆定律》答案
C
D
B
C
B
D
D
A
D
欧姆；反比
左；
电流
10；10
12；1；12
10；0.9
串联；1；0.2
（1）略；（2）断开；大；（3）保护电路；电压；（4）5；（5）在电阻一定时，导体中的电流与导体两端的电压成正比。
（1）断开；保持电阻两端电压不变；（2）B；（3）电压一定时，通过导体的电流与
导体的电阻成反比；（4）①左；2；②A
18、1A；10V；10Ω。
19、6V；20Ω；若在第2小题基础上，将电阻R
1
从电路中撤去，求此时电流表的示数为0.3A。
