18.3测量小灯泡的电功率__2021-2022学年物理人教版九年级全一册（含答案）

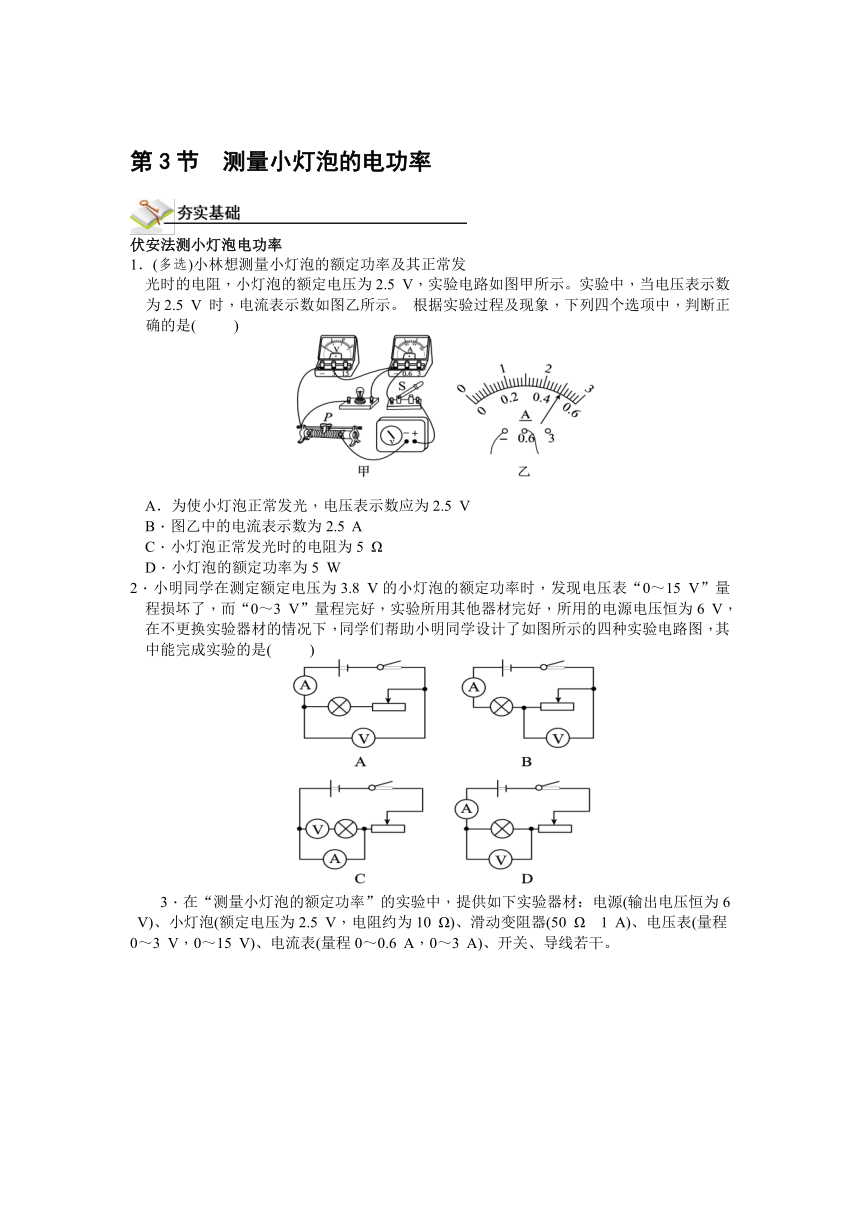

第3节
测量小灯泡的电功率
伏安法测小灯泡电功率
(多选)小林想测量小灯泡的额定功率及其正常发
光时的电阻，小灯泡的额定电压为2.5
V，实验电路如图甲所示。实验中，当电压表示数为2.5
V
时，电流表示数如图乙所示。
根据实验过程及现象，下列四个选项中，判断正确的是(　
　)
A．为使小灯泡正常发光，电压表示数应为2.5
V
B．图乙中的电流表示数为2.5
A
C．小灯泡正常发光时的电阻为5
Ω
D．小灯泡的额定功率为5
W
2．小明同学在测定额定电压为3.8
V的小灯泡的额定功率时，发现电压表“0～15
V”量程损坏了，而“0～3
V”量程完好，实验所用其他器材完好，所用的电源电压恒为6
V，在不更换实验器材的情况下，同学们帮助小明同学设计了如图所示的四种实验电路图，其中能完成实验的是(　
　)
3．在“测量小灯泡的额定功率”的实验中，提供如下实验器材：电源(输出电压恒为6
V)、小灯泡(额定电压为2.5
V，电阻约为10
Ω)、滑动变阻器(50
Ω　1
A)、电压表(量程0～3
V，0～15
V)、电流表(量程0～0.6
A，0～3
A)、开关、导线若干。

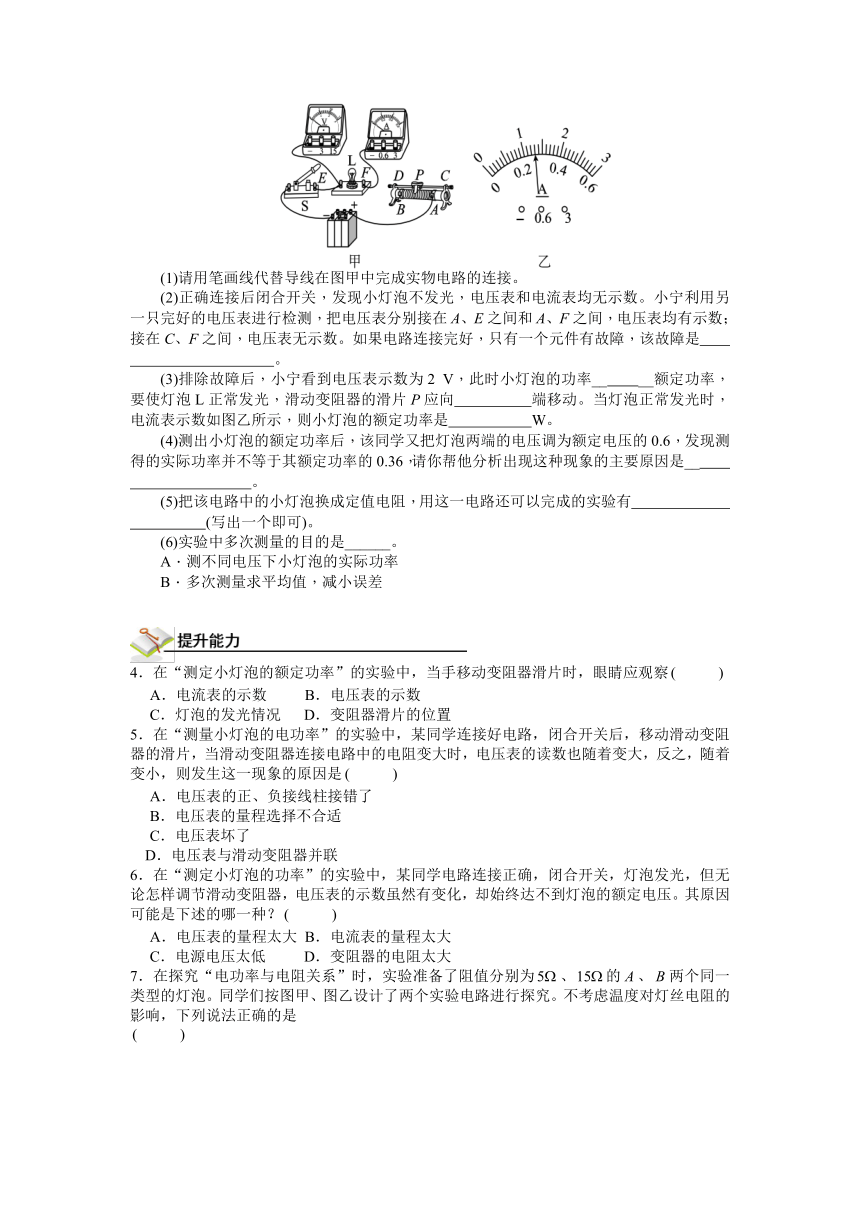

(1)请用笔画线代替导线在图甲中完成实物电路的连接。
(2)正确连接后闭合开关，发现小灯泡不发光，电压表和电流表均无示数。小宁利用另一只完好的电压表进行检测，把电压表分别接在A、E之间和A、F之间，电压表均有示数；接在C、F之间，电压表无示数。如果电路连接完好，只有一个元件有故障，该故障是
。
(3)排除故障后，小宁看到电压表示数为2
V，此时小灯泡的功率__
__额定功率，要使灯泡L正常发光，滑动变阻器的滑片P应向
端移动。当灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是
W。
(4)测出小灯泡的额定功率后，该同学又把灯泡两端的电压调为额定电压的0.6，发现测得的实际功率并不等于其额定功率的0.36，请你帮他分析出现这种现象的主要原因是__
。
(5)把该电路中的小灯泡换成定值电阻，用这一电路还可以完成的实验有
(写出一个即可)。
(6)实验中多次测量的目的是______。
A．测不同电压下小灯泡的实际功率
B．多次测量求平均值，减小误差
4．在“测定小灯泡的额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察　
　
A．电流表的示数
B．电压表的示数
C．灯泡的发光情况
D．变阻器滑片的位置
5．在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连接电路中的电阻变大时，电压表的读数也随着变大，反之，随着变小，则发生这一现象的原因是　
　
A．电压表的正、负接线柱接错了
B．电压表的量程选择不合适
C．电压表坏了
D．电压表与滑动变阻器并联
6．在“测定小灯泡的功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表的示数虽然有变化，却始终达不到灯泡的额定电压。其原因可能是下述的哪一种？　
　
A．电压表的量程太大
B．电流表的量程太大
C．电源电压太低
D．变阻器的电阻太大

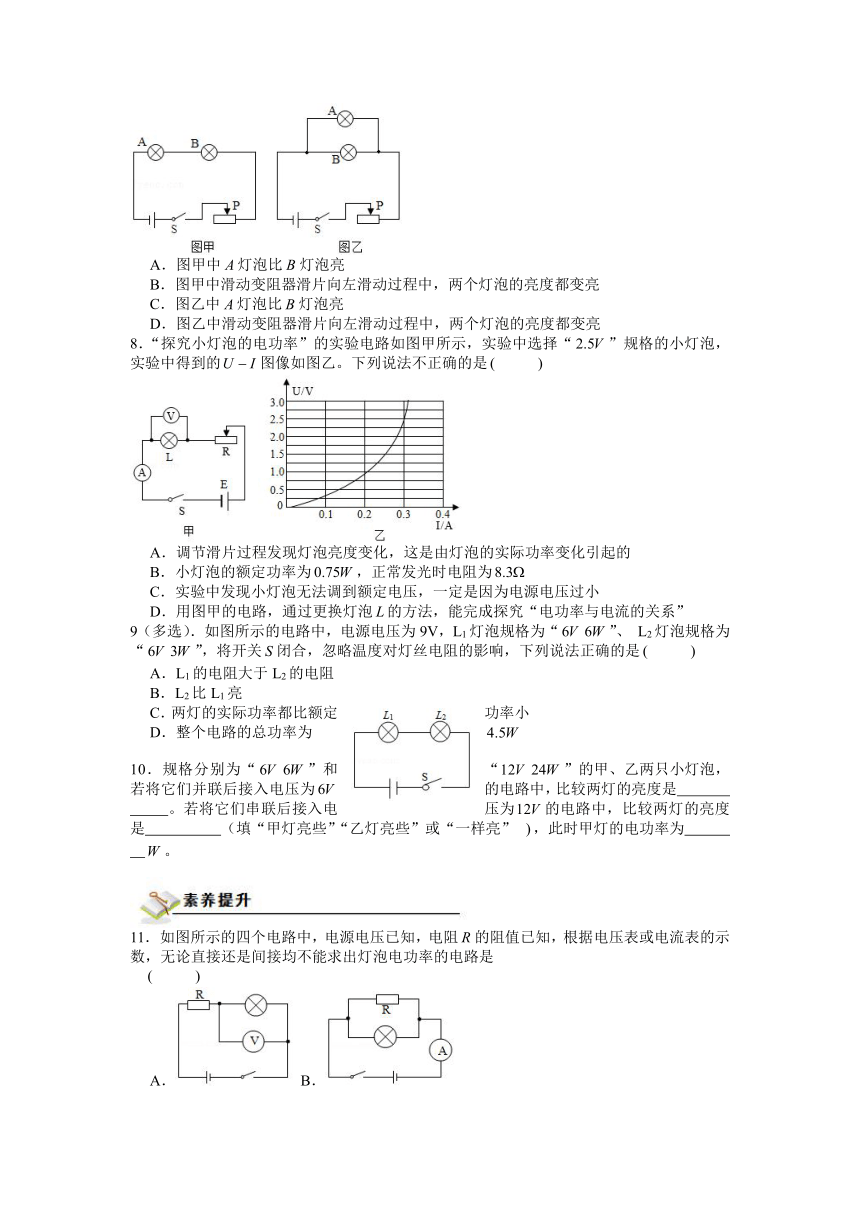

7．在探究“电功率与电阻关系”时，实验准备了阻值分别为、的、两个同一类型的灯泡。同学们按图甲、图乙设计了两个实验电路进行探究。不考虑温度对灯丝电阻的影响，下列说法正确的是
　
　
A．图甲中灯泡比灯泡亮
B．图甲中滑动变阻器滑片向左滑动过程中，两个灯泡的亮度都变亮
C．图乙中灯泡比灯泡亮
D．图乙中滑动变阻器滑片向左滑动过程中，两个灯泡的亮度都变亮
8．“探究小灯泡的电功率”的实验电路如图甲所示，实验中选择“”规格的小灯泡，实验中得到的图像如图乙。下列说法不正确的是　
　
A．调节滑片过程发现灯泡亮度变化，这是由灯泡的实际功率变化引起的
B．小灯泡的额定功率为，正常发光时电阻为
C．实验中发现小灯泡无法调到额定电压，一定是因为电源电压过小
D．用图甲的电路，通过更换灯泡的方法，能完成探究“电功率与电流的关系”
9（多选）．如图所示的电路中，电源电压为9V，L1灯泡规格为“”、
L2灯泡规格为“”，将开关闭合，忽略温度对灯丝电阻的影响，下列说法正确的是　
　
A．L1的电阻大于L2的电阻
B．L2比L1亮
C．两灯的实际功率都比额定功率小
D．整个电路的总功率为
10．规格分别为“”和“”的甲、乙两只小灯泡，若将它们并联后接入电压为的电路中，比较两灯的亮度是　
　。若将它们串联后接入电压为的电路中，比较两灯的亮度是　
　（填“甲灯亮些”“乙灯亮些”或“一样亮”
，此时甲灯的电功率为　
　。

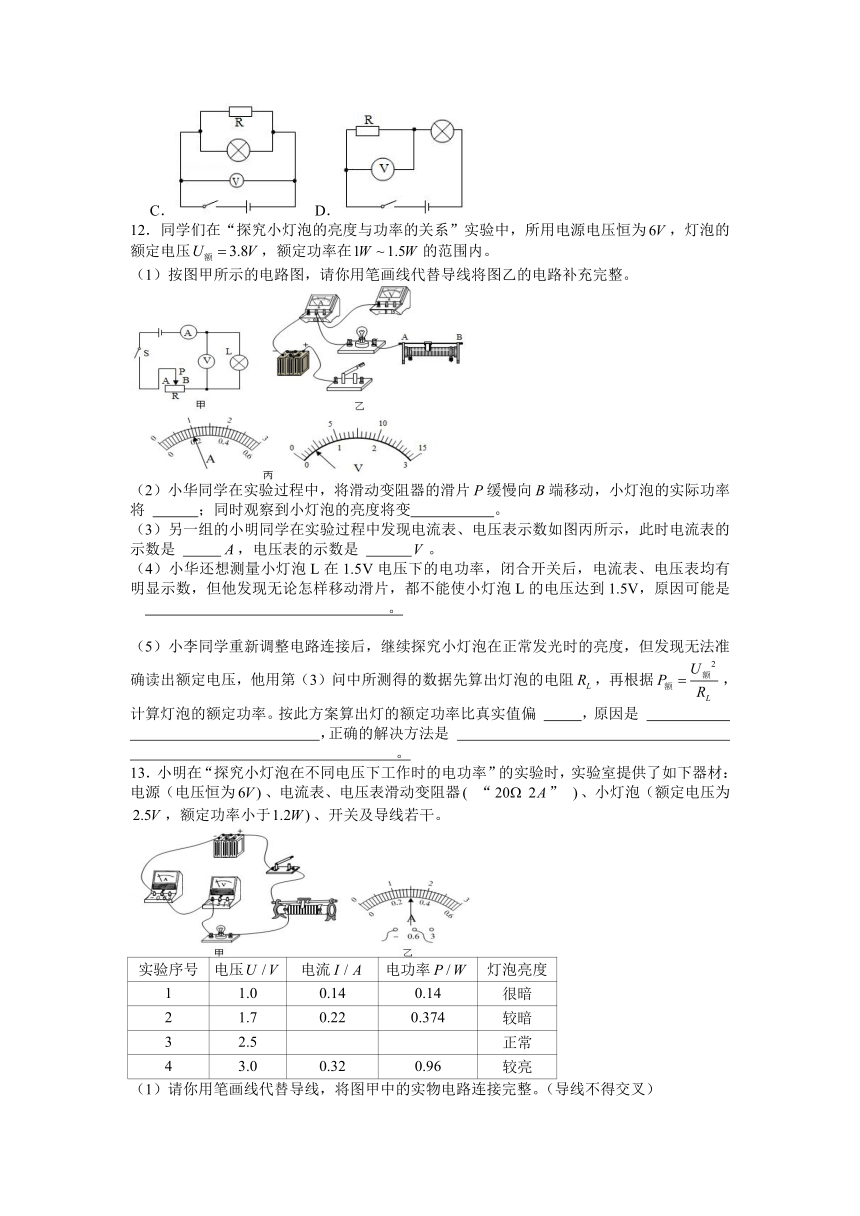

如图所示的四个电路中，电源电压已知，电阻的阻值已知，根据电压表或电流表的示数，无论直接还是间接均不能求出灯泡电功率的电路是
　
　
A．
B．
C．
D．
12．同学们在“探究小灯泡的亮度与功率的关系”实验中，所用电源电压恒为，灯泡的额定电压，额定功率在的范围内。
（1）按图甲所示的电路图，请你用笔画线代替导线将图乙的电路补充完整。
（2）小华同学在实验过程中，将滑动变阻器的滑片缓慢向端移动，小灯泡的实际功率将
　
　；同时观察到小灯泡的亮度将变
。
（3）另一组的小明同学在实验过程中发现电流表、电压表示数如图丙所示，此时电流表的示数是
　
　，电压表的示数是
　
　。
（4）小华还想测量小灯泡L在1.5V电压下的电功率，闭合开关后，电流表、电压表均有明显示数，但他发现无论怎样移动滑片，都不能使小灯泡L的电压达到1.5V，原因可能是　
。
（5）小李同学重新调整电路连接后，继续探究小灯泡在正常发光时的亮度，但发现无法准确读出额定电压，他用第（3）问中所测得的数据先算出灯泡的电阻，再根据，计算灯泡的额定功率。按此方案算出灯的额定功率比真实值偏
　
　，原因是
　
　，正确的解决方法是
　
。
13．小明在“探究小灯泡在不同电压下工作时的电功率”的实验时，实验室提供了如下器材：电源（电压恒为、电流表、电压表滑动变阻器
“”
、小灯泡（额定电压为，额定功率小于、开关及导线若干。
实验序号
电压
电流
电功率
灯泡亮度
1
1.0
0.14
0.14
很暗
2
1.7
0.22
0.374
较暗
3
2.5
正常
4
3.0
0.32
0.96
较亮
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。（导线不得交叉）
（2）正确连线后，闭合开关，移动滑片，电流表示数几乎为零，电压表的示数接近电源电压且几乎不变。若电路中只有一处故障，该故障可能是
　
　。
（3）排除故障后，移动滑片至某一位置时电压表的示数为，为使小灯泡正常发光，应将滑片向
　
　移动。
（4）上表记录了部分实验数据，当电压表的示数为时，电流表的示数如图乙所示，则小灯泡的额定功率为
　
　。
（5）分析表中数据可得出结论：小灯泡工作时，消耗的电功率随其两端电压的增大而
　
　。
（6）小明设计了如图丙的电路，测出了额定电流为I额的小灯泡L2的额定功率。实验方案如下，（电源电压不变，滑动变阻器R1的最大阻值为R1，滑动变阻器R2的最大阻值为R2
①只闭合开关S和S2，移动R1滑片，使电流表的示数为I额.
②只闭合开关S和S1，保持R1滑片位置不动，移动R2滑片，使电流表的示数为，保持变阻器　
　的滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2，则小灯泡额定功率的表达式　
　。（用、、、、中的字母表示）。
第3节
测量小灯泡的电功率答案
伏安法测小灯泡电功率
(多选)小林想测量小灯泡的额定功率及其正常发
光时的电阻，小灯泡的额定电压为2.5
V，实验电路如图甲所示。实验中，当电压表示数为2.5
V
时，电流表示数如图乙所示。
根据实验过程及现象，下列四个选项中，判断正确的是(　AC　)
A．为使小灯泡正常发光，电压表示数应为2.5
V
B．图乙中的电流表示数为2.5
A
C．小灯泡正常发光时的电阻为5
Ω
D．小灯泡的额定功率为5
W
2．小明同学在测定额定电压为3.8
V的小灯泡的额定功率时，发现电压表“0～15
V”量程损坏了，而“0～3
V”量程完好，实验所用其他器材完好，所用的电源电压恒为6
V，在不更换实验器材的情况下，同学们帮助小明同学设计了如图所示的四种实验电路图，其中能完成实验的是(　B　)
3．在“测量小灯泡的额定功率”的实验中，提供如下实验器材：电源(输出电压恒为6
V)、小灯泡(额定电压为2.5
V，电阻约为10
Ω)、滑动变阻器(50
Ω　1
A)、电压表(量程0～3
V，0～15
V)、电流表(量程0～0.6
A，0～3
A)、开关、导线若干。
(1)请用笔画线代替导线在图甲中完成实物电路的连接。
(2)正确连接后闭合开关，发现小灯泡不发光，电压表和电流表均无示数。小宁利用另一只完好的电压表进行检测，把电压表分别接在A、E之间和A、F之间，电压表均有示数；接在C、F之间，电压表无示数。如果电路连接完好，只有一个元件有故障，该故障是____滑动变阻器断路__。
(3)排除故障后，小宁看到电压表示数为2
V，此时小灯泡的功率__小于__额定功率，要使灯泡L正常发光，滑动变阻器的滑片P应向__A__端移动。当灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是__0.65__
W。
(4)测出小灯泡的额定功率后，该同学又把灯泡两端的电压调为额定电压的0.6，发现测得的实际功率并不等于其额定功率的0.36，请你帮他分析出现这种现象的主要原因是__灯泡的电阻随温度的变化而变化。
(5)把该电路中的小灯泡换成定值电阻，用这一电路还可以完成的实验有___研究电流与电压的关系(写出一个即可)。
(6)实验中多次测量的目的是____A______。
A．测不同电压下小灯泡的实际功率
B．多次测量求平均值，减小误差
4．在“测定小灯泡的额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察　B　
A．电流表的示数
B．电压表的示数
C．灯泡的发光情况
D．变阻器滑片的位置
5．在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连接电路中的电阻变大时，电压表的读数也随着变大，反之，随着变小，则发生这一现象的原因是　D　
A．电压表的正、负接线柱接错了
B．电压表的量程选择不合适
C．电压表坏了
D．电压表与滑动变阻器并联
6．在“测定小灯泡的功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表的示数虽然有变化，却始终达不到灯泡的额定电压。其原因可能是下述的哪一种？　C　
A．电压表的量程太大
B．电流表的量程太大
C．电源电压太低
D．变阻器的电阻太大
7．在探究“电功率与电阻关系”时，实验准备了阻值分别为、的、两个同一类型的灯泡。同学们按图甲、图乙设计了两个实验电路进行探究。不考虑温度对灯丝电阻的影响，下列说法正确的是　C　
A．图甲中灯泡比灯泡亮
B．图甲中滑动变阻器滑片向左滑动过程中，两个灯泡的亮度都变亮
C．图乙中灯泡比灯泡亮
D．图乙中滑动变阻器滑片向左滑动过程中，两个灯泡的亮度都变亮
8．“探究小灯泡的电功率”的实验电路如图甲所示，实验中选择“”规格的小灯泡，实验中得到的图像如图乙。下列说法不正确的是　C　
A．调节滑片过程发现灯泡亮度变化，这是由灯泡的实际功率变化引起的
B．小灯泡的额定功率为，正常发光时电阻为
C．实验中发现小灯泡无法调到额定电压，一定是因为电源电压过小
D．用图甲的电路，通过更换灯泡的方法，能完成探究“电功率与电流的关系”
9（多选）．如图所示的电路中，电源电压为9V，L1灯泡规格为“”、
L2灯泡规格为“”，将开关闭合，忽略温度对灯丝电阻的影响，下列说法正确的是　BD　
A．L1的电阻大于L2的电阻
B．L2比L1亮
C．两灯的实际功率都比额定功率小
D．整个电路的总功率为
10．规格分别为“”和“”的甲、乙两只小灯泡，若将它们并联后接入电压为的电路中，比较两灯的亮度是　一样亮　。若将它们串联后接入电压为的电路中，比较两灯的亮度是　一样亮　（填“甲灯亮些”“乙灯亮些”或“一样亮”
，此时甲灯的电功率为　6　。
11．如图所示的四个电路中，电源电压已知，电阻的阻值已知，根据电压表或电流表的示数，无论直接还是间接均不能求出灯泡电功率的电路是　C　
A．
B．
C．
D．
12．同学们在“探究小灯泡的亮度与功率的关系”实验中，所用电源电压恒为，灯泡的额定电压，额定功率在的范围内。
（1）按图甲所示的电路图，请你用笔画线代替导线将图乙的电路补充完整。
（2）小华同学在实验过程中，将滑动变阻器的滑片缓慢向端移动，小灯泡的实际功率将
　变大　（选填“变大”、“变小”或“不变”
；同时观察到小灯泡的亮度将变
　亮　。
（3）另一组的小明同学在实验过程中发现电流表、电压表示数如图丙所示，此时电流表的示数是
　0.2　，电压表的示数是
　2　。
（4）小华还想测量小灯泡L在1.5V电压下的电功率，闭合开关后，电流表、电压表均有明显示数，但他发现无论怎样移动滑片，都不能使小灯泡L的电压达到1.5V，原因可能是　滑动变阻器的最大阻值太小。
（5）小李同学重新调整电路连接后，继续探究小灯泡在正常发光时的亮度，但发现无法准确读出额定电压，他用第（3）问中所测得的数据先算出灯泡的电阻，再根据，计算灯泡的额定功率。按此方案算出灯的额定功率比真实值偏
　大　，原因是
　灯泡电阻随温度的变化而变化，题中所求电阻值与灯泡正常发光时的阻值不相等　，正确的解决方法是
　将电压表改成的量程与滑动变阻器并联，当电压表的示数为时小灯泡正常发光。
13．小明在“探究小灯泡在不同电压下工作时的电功率”的实验时，实验室提供了如下器材：电源（电压恒为、电流表、电压表滑动变阻器
“”
、小灯泡（额定电压为，额定功率小于、开关及导线若干。
实验序号
电压
电流
电功率
灯泡亮度
1
1.0
0.14
0.14
很暗
2
1.7
0.22
0.374
较暗
3
2.5
正常
4
3.0
0.32
0.96
较亮
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。（导线不得交叉）
（2）正确连线后，闭合开关，移动滑片，电流表示数几乎为零，电压表的示数接近电源电压且几乎不变。若电路中只有一处故障，该故障可能是
　小灯泡断路　。
（3）排除故障后，移动滑片至某一位置时电压表的示数为，为使小灯泡正常发光，应将滑片向
　左　移动。
（4）上表记录了部分实验数据，当电压表的示数为时，电流表的示数如图乙所示，则小灯泡的额定功率为
　0.75　。
（5）分析表中数据可得出结论：小灯泡工作时，消耗的电功率随其两端电压的增大而
　增大　。
（6）小明设计了如图丙的电路，测出了额定电流为I额的小灯泡L2的额定功率。实验方案如下，（电源电压不变，滑动变阻器R1的最大阻值为R1，滑动变阻器R2的最大阻值为R2
①只闭合开关S和S2，移动R1滑片，使电流表的示数为I额.
②只闭合开关S和S1，保持R1滑片位置不动，移动R2滑片，使电流表的示数为，保持变阻器　R2　的滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2，则小灯泡额定功率的表达式　　。（用、、、、中的字母表示）
