4.6《互感和自感》PPT课件(新人教版 选修3-2)

(共35张PPT)
新课标人教版课件系列
《高中物理》
选修3-2
4.6《互感和自感》

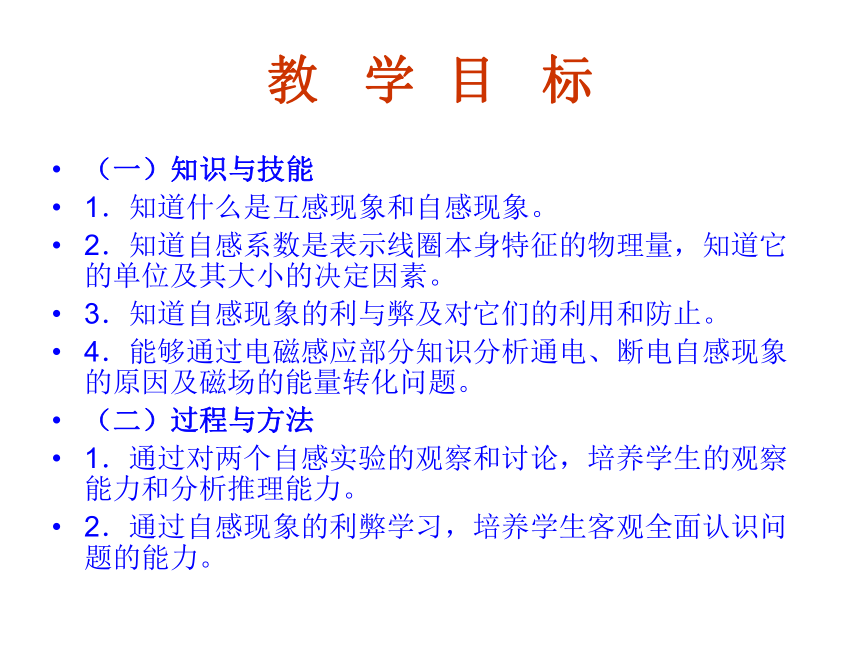

教 学 目 标
（一）知识与技能
1．知道什么是互感现象和自感现象。
2．知道自感系数是表示线圈本身特征的物理量，知道它的单位及其大小的决定因素。
3．知道自感现象的利与弊及对它们的利用和防止。
4．能够通过电磁感应部分知识分析通电、断电自感现象的原因及磁场的能量转化问题。
（二）过程与方法
1．通过对两个自感实验的观察和讨论，培养学生的观察能力和分析推理能力。
2．通过自感现象的利弊学习，培养学生客观全面认识问题的能力。

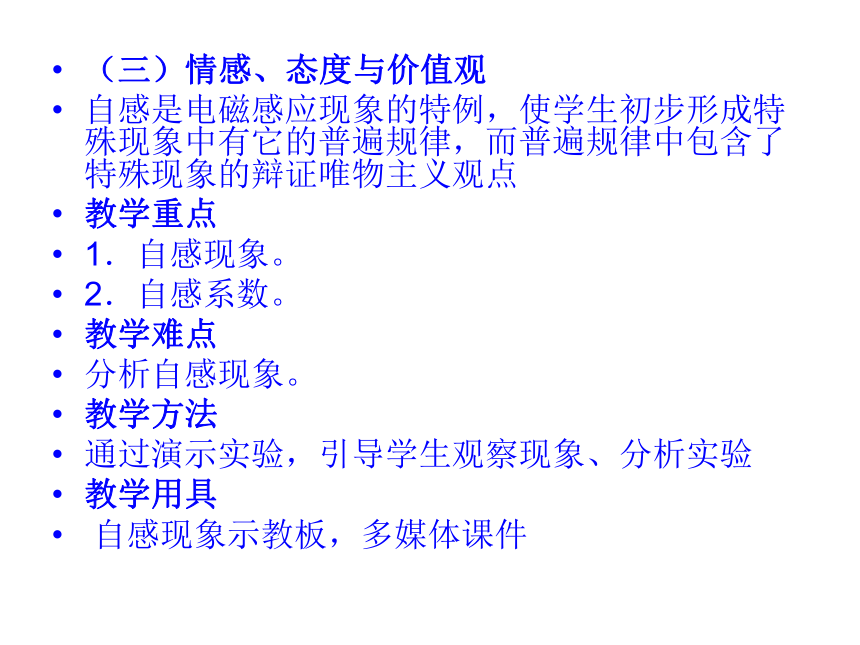

（三）情感、态度与价值观
自感是电磁感应现象的特例，使学生初步形成特殊现象中有它的普遍规律，而普遍规律中包含了特殊现象的辩证唯物主义观点
教学重点
1．自感现象。
2．自感系数。
教学难点
分析自感现象。
教学方法
通过演示实验，引导学生观察现象、分析实验
教学用具
自感现象示教板，多媒体课件

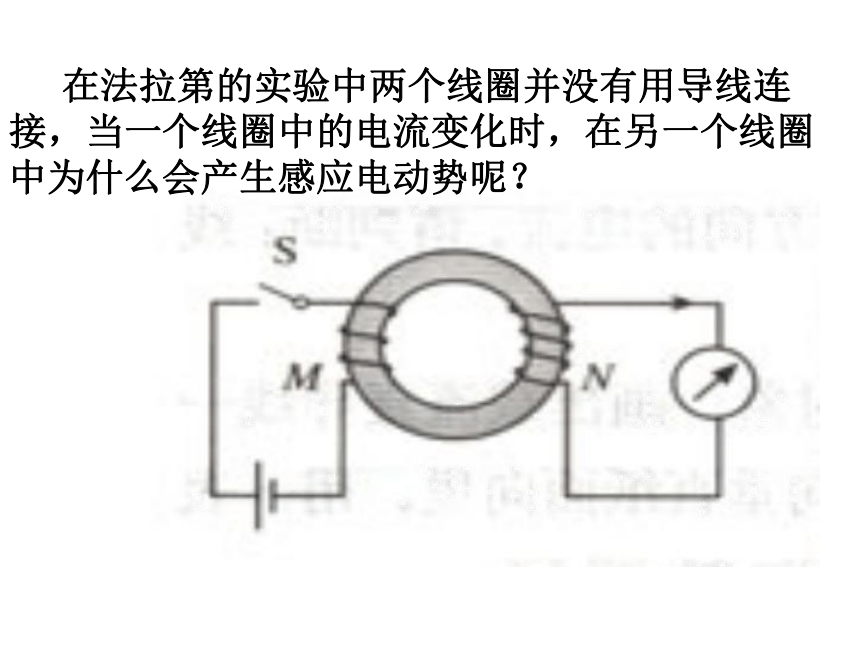

法拉第和他的实验线圈
在法拉第的实验中两个线圈并没有用导线连接，当一个线圈中的电流变化时，在另一个线圈中为什么会产生感应电动势呢？

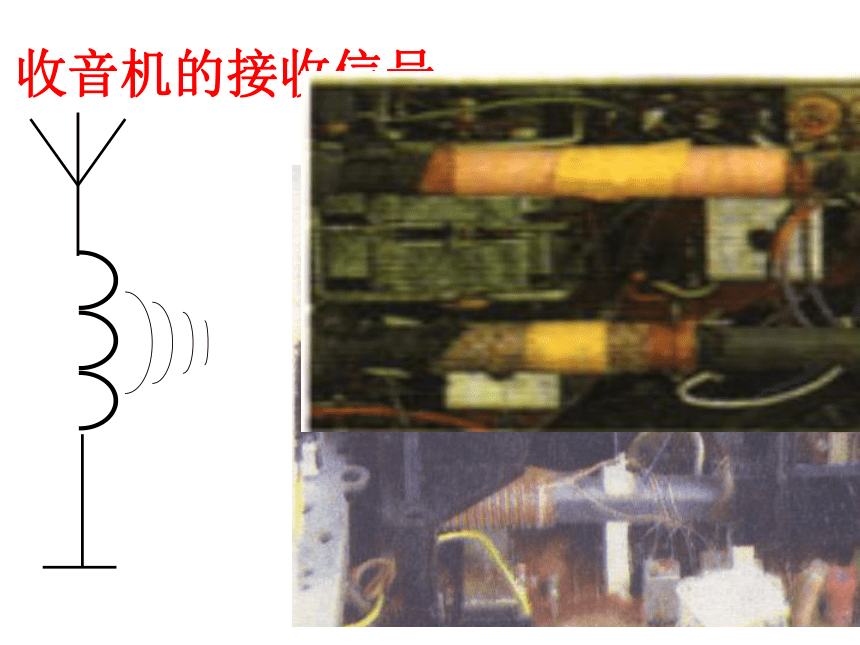

收音机的接收信号：

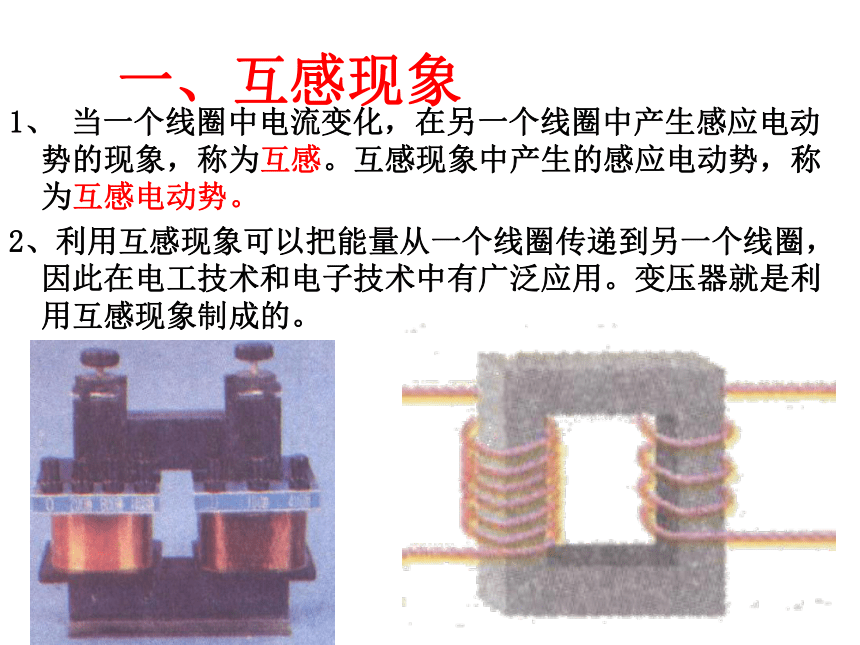

一、互感现象
1、 当一个线圈中电流变化，在另一个线圈中产生感应电动势的现象，称为互感。互感现象中产生的感应电动势，称为互感电动势。
2、利用互感现象可以把能量从一个线圈传递到另一个线圈，因此在电工技术和电子技术中有广泛应用。变压器就是利用互感现象制成的。

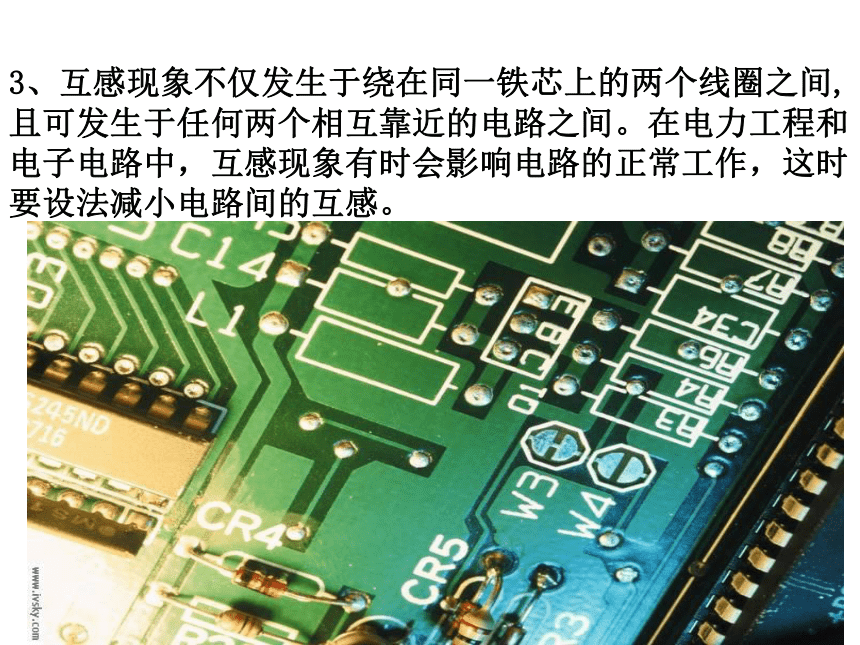

3、互感现象不仅发生于绕在同一铁芯上的两个线圈之间,且可发生于任何两个相互靠近的电路之间。在电力工程和电子电路中，互感现象有时会影响电路的正常工作，这时要设法减小电路间的互感。

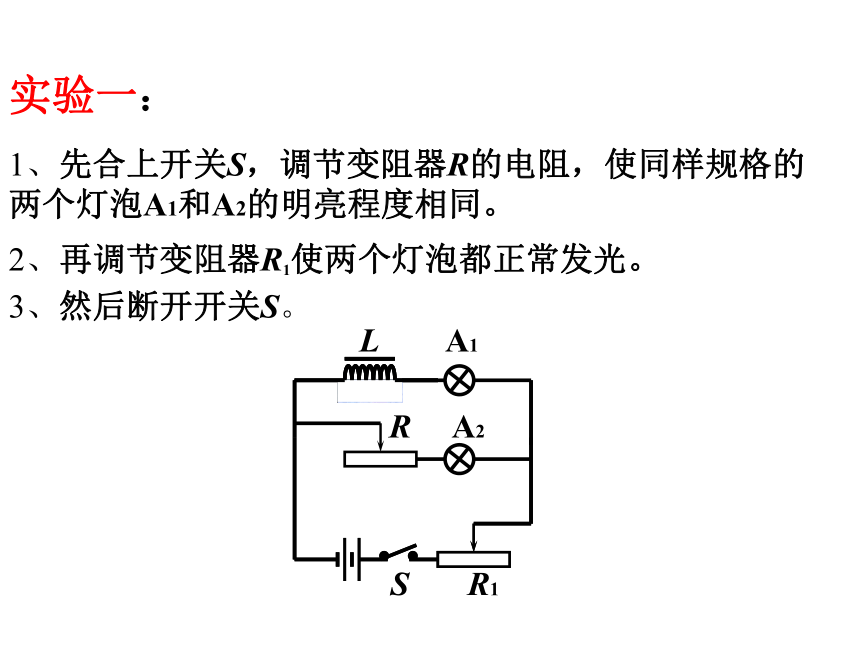

实验一：
2、再调节变阻器R1使两个灯泡都正常发光。
3、然后断开开关S。
1、先合上开关S，调节变阻器R的电阻，使同样规格的两个灯泡A1和A2的明亮程度相同。
L A1
R A2
S R1

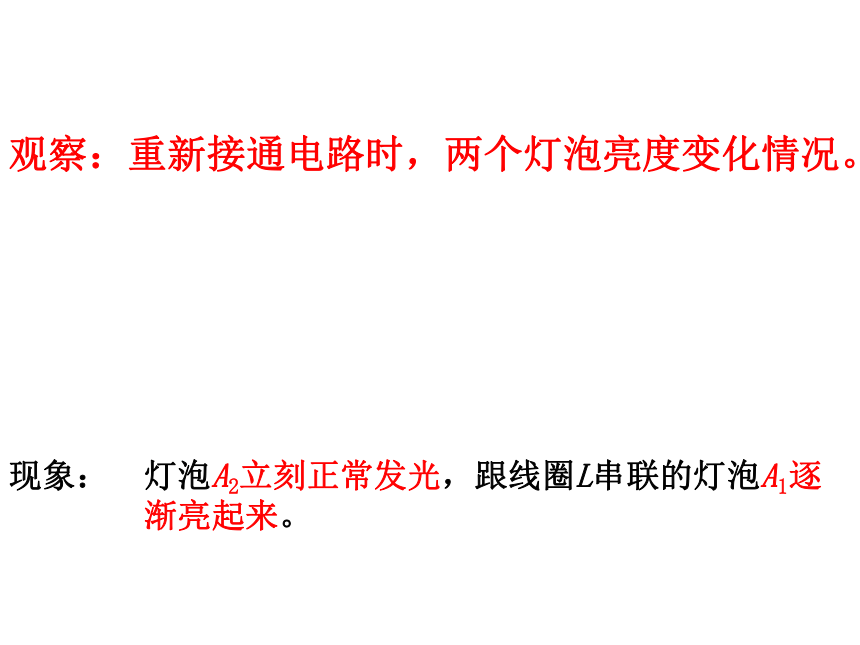

观察：重新接通电路时，两个灯泡亮度变化情况。
灯泡A2立刻正常发光，跟线圈L串联的灯泡A1逐渐亮起来。
现象：

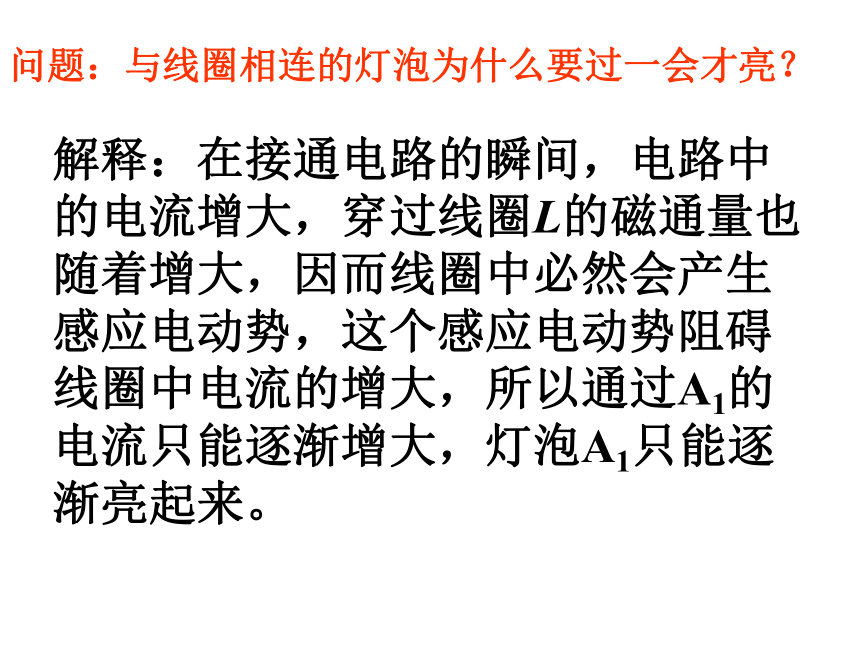

解释：在接通电路的瞬间，电路中的电流增大，穿过线圈L的磁通量也随着增大，因而线圈中必然会产生感应电动势，这个感应电动势阻碍线圈中电流的增大，所以通过A1的电流只能逐渐增大，灯泡A1只能逐渐亮起来。
问题：与线圈相连的灯泡为什么要过一会才亮？
反馈训练
1、实验一中，当电键闭合后，通过灯泡A1的电流随时间变化的图像为 图；通过灯泡A2的电流随时间变化的图像为 图。
I
t
I
t
I
t
I
t
A B C D
C
A
L A1
R A2
S R1
实验二：
1、把灯泡A和带铁芯 的线圈L并联在直流电路中。
2、接通电路，待灯泡正常发光，断开电路。
A
L
S
观察：当电路断开时，灯泡A的亮度变化情况。
现象：S断开时，A 灯突然闪亮一下才熄灭。
解释：在电路断开的瞬间，通过线圈的电流突然减弱，穿过线圈的磁通量也就很快减少，因而在线圈中产生感应电动势。虽然这时电源已经断开，但线圈L和灯泡A组成了闭合电路，在这个电路中有感应电流通过，所以灯泡不会立即熄灭。
反馈训练
2、在实验二中，若线圈L的电阻RL与灯泡A的电阻RA相等，则电键 断开前后通过线圈的电流随时间的变化图像为 图，通过灯泡的电流随时间的变化图像为 图；
若RL远小于RA，则电键 断开前后通过线圈的电流随时间的变化图像为 图，通过灯泡的电流图像为 图。
I
t
A B C D
I
t
I
t
I
t
A
C
B
D
A
L
S
二、自感现象
1、由于导体本身的电流发生变化而产生的电磁感应现象，叫自感现象。
2、自感现象中产生的电动势叫自感电动势。
自感电动势的作用：阻碍导体中原来的电流变化。
注意： “阻碍”不是“阻止”，电流原来怎么变化还是怎么变，只是变化变慢了，即对电流的变化起延迟作用。
慢一些
沿已有的闭合回路流动
不一致
线圈插铁芯
三、自感系数
1、自感电动势的大小：与电流的变化率成正比
2、自感系数 L－简称自感或电感
（1）决定线圈自感系数的因素：
（2）自感系数的单位：亨利，简称亨，符号是 H。
常用单位：毫亨（m H） 微亨（μH）
实验表明，线圈越大，越粗，匝数越多，自感系数越大。另外，带有铁芯的线圈的自感系数比没有铁芯时大得多。
3、自感物理意义：描述线圈产生自感电动势的能力
插入铁芯线圈的自感系数变大
什么情况下灯泡会闪亮一下再熄灭？
原因：
在自感系数很大的情况下，灯泡会会闪亮
一下，然后熄灭或正常发光。
当自感系数很大时，在开关断开和闭合的瞬间，自
感线圈会产生瞬时的很高的自感电动势，该电动势
会补充A灯或A2灯中的电流，从而使A灯或A2灯中
电流突然变大，所以要闪亮一下。
自感系数很大有时会产生危害：
四、磁场的能量
问题：在断电自感的实验中，为什么开关断开后，灯泡的发光会持续一段时间？甚至会比原来更亮？试从能量的角度加以讨论。
开关闭合时线圈中有电流，电流产生磁场，能量储存在磁场中，开关断开时，线圈作用相当于电源，把磁场中的能量转化成电能。
五、自感现象应用—
日光灯原理
日光灯结构：
1、日光灯启动时需要一个瞬时高压，正常发光时又需要一个低于220V的工作电压。
2、自感系数较大的线圈（镇流器）在断开时能产生瞬时高压，可谁来充当自动开关？
——启动器
E自 E
E自+E
L A
日光灯的工作原理
镇流器的作用
1、点燃时产生瞬时高压
2、工作时降压限流
阅读教材最后一段P24，回答问题：
1、线圈能够体现电的“惯性”，应该怎样理解？
2、电的“惯性”大小与什么有关？
当线圈通电瞬间和断电瞬间，自感电动势都要阻碍线圈中电流的变化，使线圈中的电流不能立即增大到最大值或不能立即减小为零
电的“惯性”大小决定于线圈的自感系数
小结
1、 当一个线圈中电流变化，在另一个线圈中产生感应电动势的现象，称为互感。互感现象产生的感应电动势，称为互感电动势。
2、由于导体本身的电流发生变化而产生的电磁感应现象，叫自感现象。
3、自感现象中产生的电动势叫自感电动势。
（1）自感电动势的作用：阻碍导体中原来的电流变化。
（2）自感电动势大小：
4、自感系数L：与线圈的大小、形状、圈数及有无铁心有关
5、磁场具有能量
课堂训练
1、演示自感的实验电路图如右图所示，L是电感线圈，A1、A2是规格相同的灯泡，R的阻值与L的直流电阻值相同。当开关由断开到合上时，观察到的自感现象是 比 先亮，最后达到同样亮。
A2 A1
L A1
R A2
S R1
2、上图中，电阻R的电阻值和电感L的自感系数都很大，但L的直流电阻值很小，A1、A2是两个规格相同的灯泡。则当电键S闭合瞬间， 比 先亮，最后
比 亮 。
A1
A2
A2
A1
课堂训练
3、如图所示的电路中，D1和D2是两个相同的小灯泡，L是一个自感系数相当大的线圈，其阻值与R相同。在电键接通和断开时，灯泡D1和D2亮暗的顺序是
A. 接通时D1先达最亮，断开时D1后灭
B. 接通时D2先达最亮，断开时D2后灭
C. 接通时D1先达最亮，断开时D2后灭
D. 接通时D2先达最亮，断开时D1后灭
D1 D2
L R
S
A
课堂训练
4、如图所示，L为自感系数较大的线圈，电路稳定后小灯泡正常发光，当断开电键的瞬间会有
A . 灯A立即熄灭
B . 灯A慢慢熄灭
C . 灯A突然闪亮一下再慢慢熄灭
D . 灯A突然闪亮一下再突然熄灭
L A
A
