2021-2022人教版（2019）高二物理必修三
12.2闭合电路中的欧姆定律
一、单选题
1．在如图所示的电路中，闭合开关S，将滑动变阻器滑片P向右移动一段距离后，下列结论正确的是（　　）
A．灯泡L消耗的功率变大
B．电源内部消耗功率变小
C．电容器C上电荷量增多
D．电流表示数变小，电压表示数变大
2．如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器闭合开关S后，滑动变阻器滑片P自b向a移动的过程中（　　）
A．电流表A的示数变大，电压表V2的示数与电流表A的示数之比变小
B．电流表A的示数变大，电压表V2的示数与电流表A的示数之比变大
C．电压表V1的示数不变，电路总功率变大
D．电压表V1的示数变小，电路总功率变小
3．如图所示电路中，电源电动势为E，内电阻为r，R1、R2为定值电阻，R3为可变电阻，C为电容器。在可变电阻R3由较小逐渐变大的过程中（　　）
A．电容器的带电量在逐渐增大
B．流过R2的电流方向是由a到b
C．电容器放电
D．电源内部消耗的功率变大
4．若电路为纯电阻电路，E表示电动势，U表示外电压，U'表示内电压，R表示外电路的总电阻，r表示内电阻，I表示电流，则下列各式中正确的是（　　）
A．
B．
C．U=E+IR
D．U=I（R+r)
5．如图所示的电路中，、为两只完全相同的灯泡，为光敏电阻（随光照的增强电阻减小），当光照强度逐渐增强的过程中，下列判断正确的是（　　）
A．、两灯均逐渐变暗
B．灯逐渐变亮，灯逐渐变暗
C．电源内电路消耗功率逐渐增大
D．电源消耗的总功率减小
6．在如图所示电路中，闭合开关S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示。下列判断正确的是（　　）
A．|ΔU1|<|ΔU2|，|ΔU2|>|ΔU3|
B．不变，变小
C．变大，变大
D．变大，变大

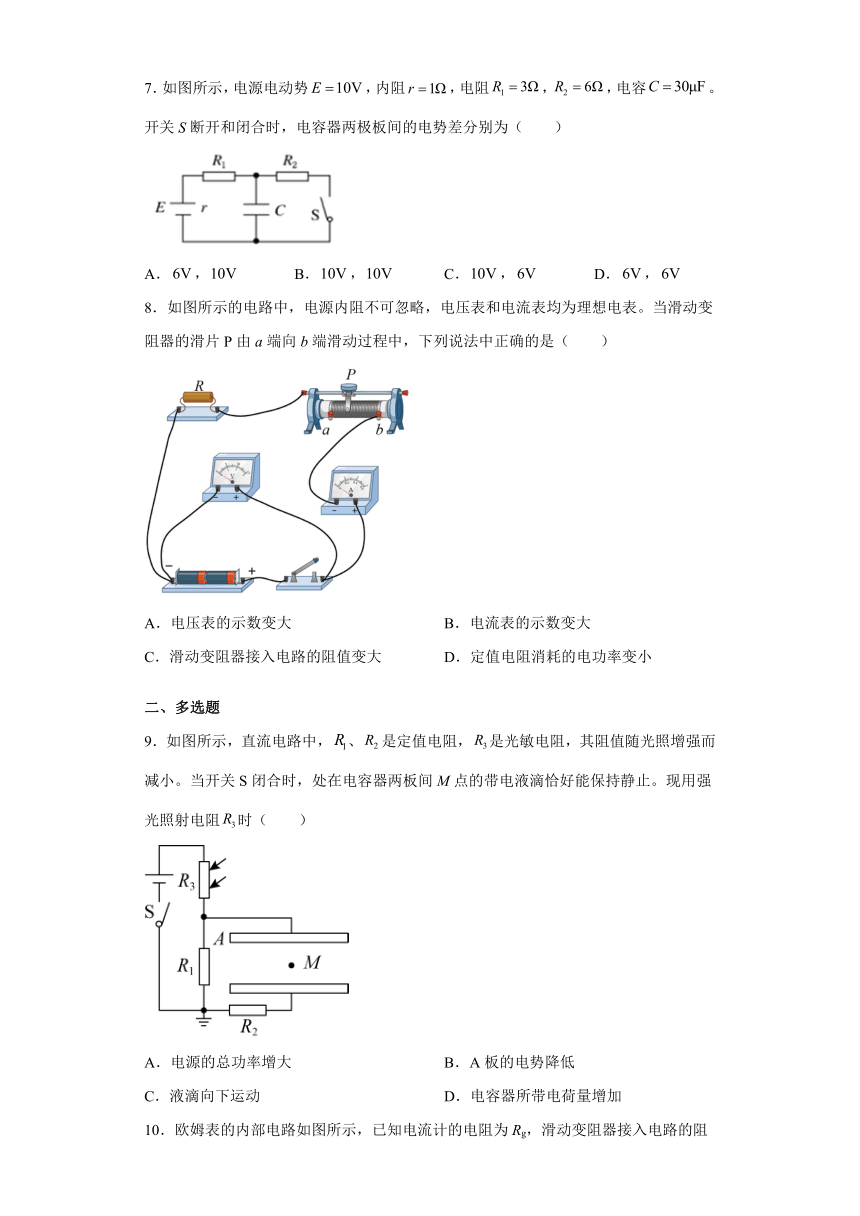

7．如图所示，电源电动势，内阻，电阻，，电容。开关S断开和闭合时，电容器两极板间的电势差分别为（　　）
A．，
B．，
C．，
D．，
8．如图所示的电路中，电源内阻不可忽略，电压表和电流表均为理想电表。当滑动变阻器的滑片P由a端向b端滑动过程中，下列说法中正确的是（　　）
A．电压表的示数变大
B．电流表的示数变大
C．滑动变阻器接入电路的阻值变大
D．定值电阻消耗的电功率变小
二、多选题
9．如图所示，直流电路中，、是定值电阻，是光敏电阻，其阻值随光照增强而减小。当开关S闭合时，处在电容器两板间M点的带电液滴恰好能保持静止。现用强光照射电阻时（　　）
A．电源的总功率增大
B．A板的电势降低
C．液滴向下运动
D．电容器所带电荷量增加
10．欧姆表的内部电路如图所示，已知电流计的电阻为Rg，滑动变阻器接入电路的阻值为R0，电源的电动势和内阻分别为E、r，下列说法正确的是（　　）
A．欧姆表的工作原理是闭合电路欧姆定律
B．电路图中左侧的表笔为黑表笔
C．欧姆表表盘的最左端为欧姆“0”刻度
D．欧姆表表盘的中间刻度值为R中=r+Rg+R0
11．在如图所示的电路中，电源电动势E和内阻恒定不变，小灯泡L能正常发光，如果滑动变阻器的滑片由b端向a端滑动，则（　　）
A．小灯泡L变亮
B．小灯泡L变暗
C．电流表的示数减小
D．电流表的示数增大
12．如图所示，平行金属板中带电质点P原处与静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器的滑片向b端移动时，则（　　）
A．电压表读数减小
B．电源内阻消耗的功率减小
C．质点P将向下运动
D．上消耗的功率逐渐减小
三、解答题
13．如图所示，电阻R1=8Ω，R2=3Ω，当开关S接a点时，理想电流表示数为1A；当开关S接b点时，理想电流表示数为2A，求电源的电动势和内阻。
14．如图所示，电源电动势E＝1.5
V，内阻r＝0.5
Ω，电流表满偏电流Ig＝10
mA，电流表的电阻Rg＝7.5
Ω，A、B为接线柱。
（1）若用一条导线把A、B直接连接起来，则此时应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流？
（2）调至满偏后保持R1的值不变，在A、B间接入一个150
Ω的定值电阻R2，电流表指针指到多少刻度位置？
15．如图，电压U恒定，A、B两灯泡的电阻阻值不随温度变化。则滑动变阻器的滑片向右移动过程中：
（1）电路总电阻大小如何变化？
（2）灯泡A的亮度如何变化？
16．如图所示，电源电动势E
=12V，内电阻r
=0.5Ω，灯泡L标有“6V，12W”的字样。若灯泡恰能正常发光，求：
(1)电路中的电流；
(2)电阻R0的阻值；
(3)电源的路端电压。
试卷第2页，总2页
参考答案
1．A
2．A
3．A
4．B
5．C
6．A
7．C
8．B
9．AD
10．AD
11．BD
12．ACD
13．10V，2Ω
14．（1）142Ω；（2）5mA
15．（1）变大；（2）变暗
16．（1）2A；（2）；（3）11
