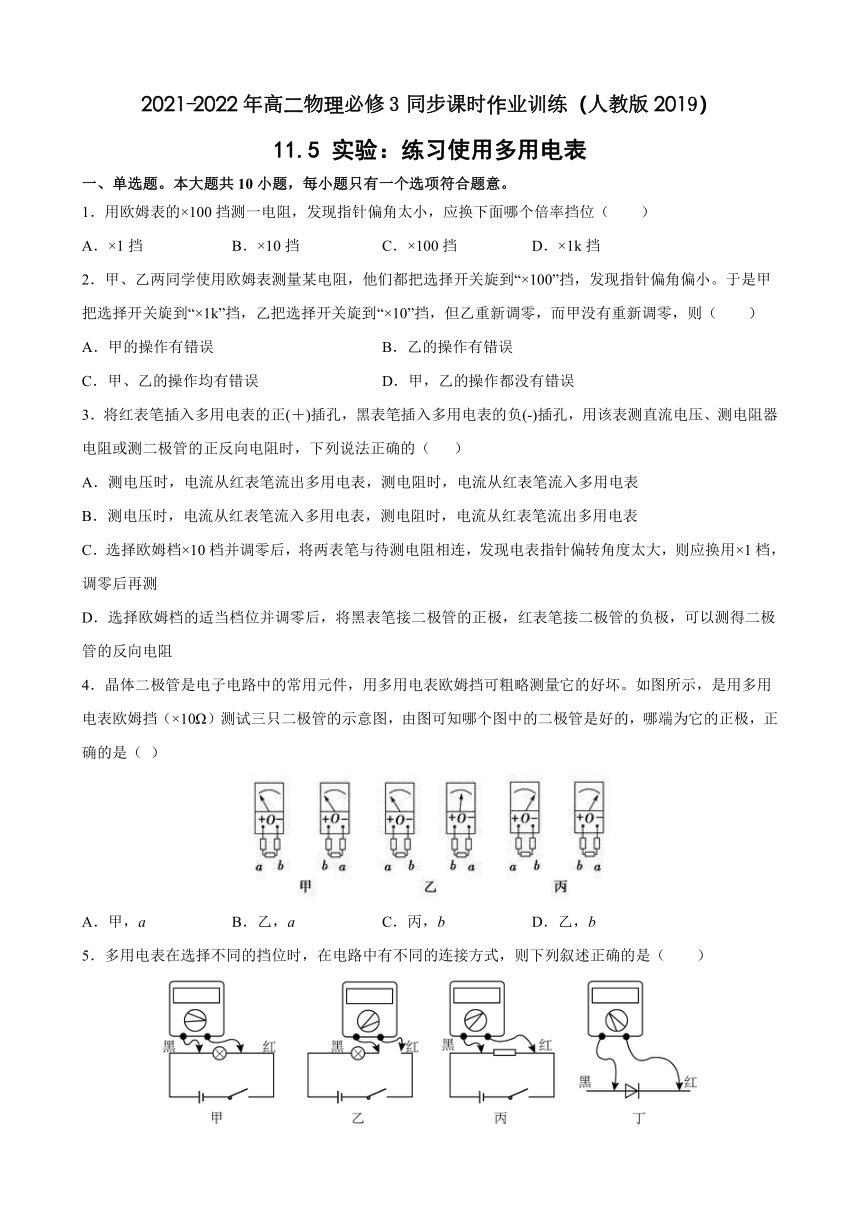

一、单选题。本大题共10小题，每小题只有一个选项符合题意。
1．用欧姆表的×100挡测一电阻，发现指针偏角太小，应换下面哪个倍率挡位（　　）
A．×1挡
B．×10挡
C．×100挡
D．×1k挡
2．甲、乙两同学使用欧姆表测量某电阻，他们都把选择开关旋到“×100”挡，发现指针偏角偏小。于是甲把选择开关旋到“×1k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零，则（　　）
A．甲的操作有错误
B．乙的操作有错误
C．甲、乙的操作均有错误
D．甲，乙的操作都没有错误
3．将红表笔插入多用电表的正(＋)插孔，黑表笔插入多用电表的负(-)插孔，用该表测直流电压、测电阻器电阻或测二极管的正反向电阻时，下列说法正确的（
）
A．测电压时，电流从红表笔流出多用电表，测电阻时，电流从红表笔流入多用电表
B．测电压时，电流从红表笔流入多用电表，测电阻时，电流从红表笔流出多用电表
C．选择欧姆档×10档并调零后，将两表笔与待测电阻相连，发现电表指针偏转角度太大，则应换用×1档，调零后再测
D．选择欧姆档的适当档位并调零后，将黑表笔接二极管的正极，红表笔接二极管的负极，可以测得二极管的反向电阻
4．晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏。如图所示，是用多用电表欧姆挡（×10Ω）测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是（
）
A．甲，a
B．乙，a
C．丙，b
D．乙，b
5．多用电表在选择不同的挡位时，在电路中有不同的连接方式，则下列叙述正确的是（　　）
A．当多用电表调至电压挡时按电路图甲连接，然后闭合开关
B．当多用电表调至电流挡时按电路图乙连接，然后闭合开关
C．当多用电表调至欧姆挡时按电路图丙连接，然后闭合开关
D．当多用电表测量二极管的反向电阻时，按电路图丁连接

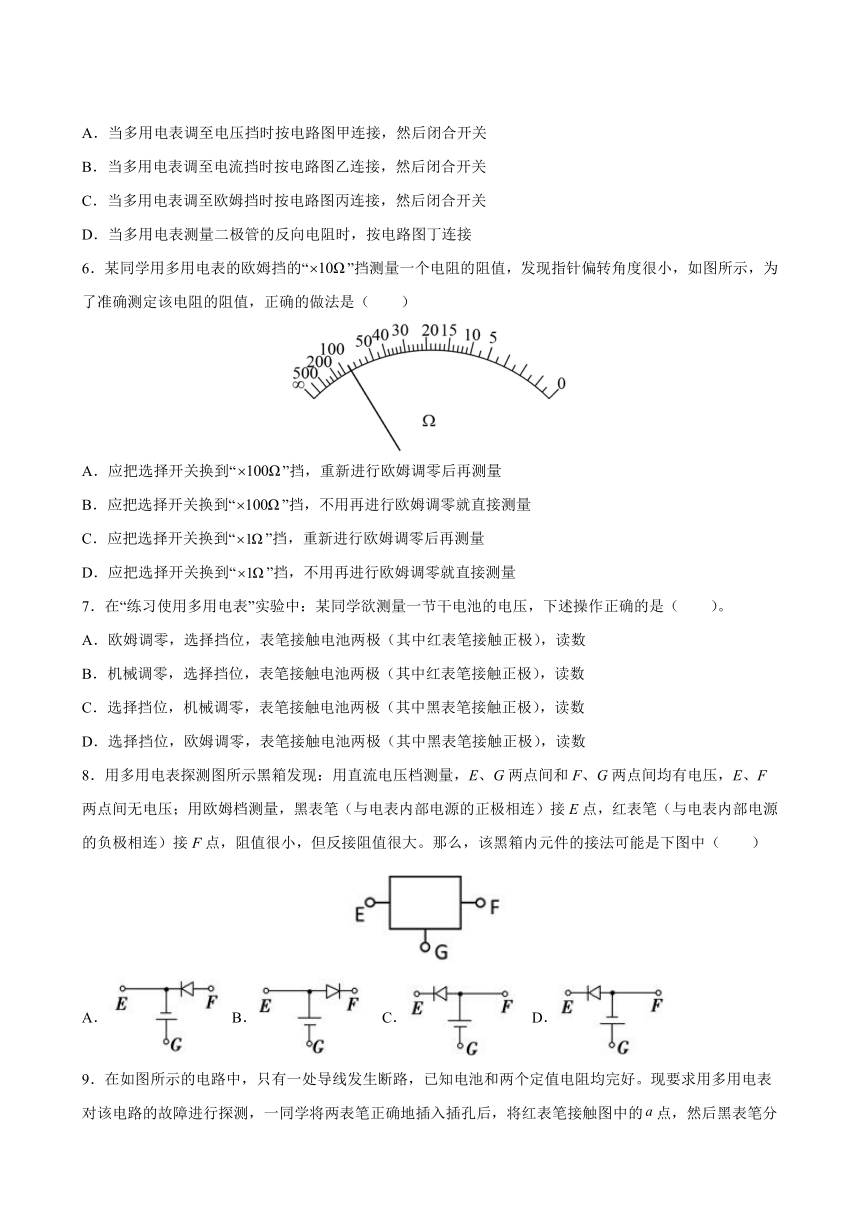

6．某同学用多用电表的欧姆挡的“”挡测量一个电阻的阻值，发现指针偏转角度很小，如图所示，为了准确测定该电阻的阻值，正确的做法是（　　）
A．应把选择开关换到“”挡，重新进行欧姆调零后再测量
B．应把选择开关换到“”挡，不用再进行欧姆调零就直接测量
C．应把选择开关换到“”挡，重新进行欧姆调零后再测量
D．应把选择开关换到“”挡，不用再进行欧姆调零就直接测量
7．在“练习使用多用电表”实验中：某同学欲测量一节干电池的电压，下述操作正确的是（　　）。
A．欧姆调零，选择挡位，表笔接触电池两极（其中红表笔接触正极），读数
B．机械调零，选择挡位，表笔接触电池两极（其中红表笔接触正极），读数
C．选择挡位，机械调零，表笔接触电池两极（其中黑表笔接触正极），读数
D．选择挡位，欧姆调零，表笔接触电池两极（其中黑表笔接触正极），读数
8．用多用电表探测图所示黑箱发现：用直流电压档测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆档测量，黑表笔（与电表内部电源的正极相连）接E点，红表笔（与电表内部电源的负极相连）接F点，阻值很小，但反接阻值很大。那么，该黑箱内元件的接法可能是下图中（　　）
A．
B．
C．
D．

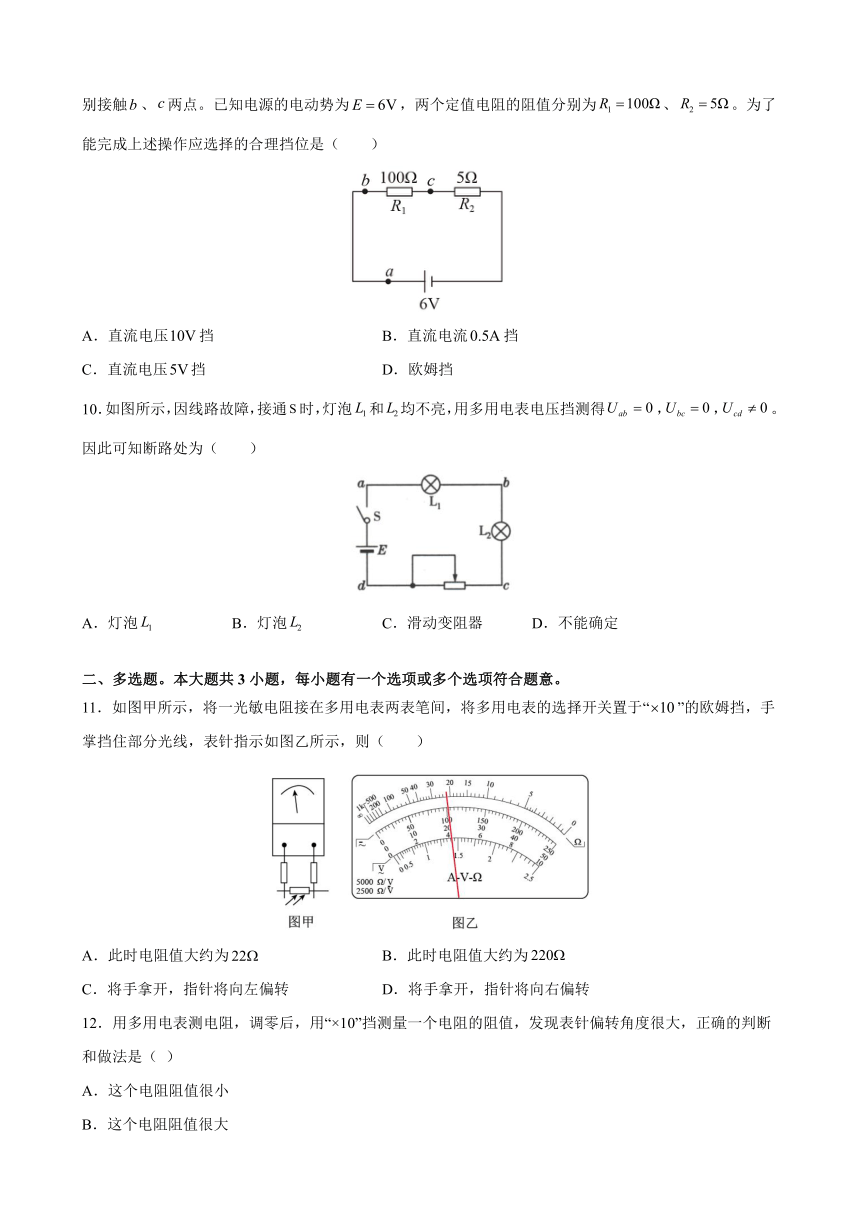

9．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻均完好。现要求用多用电表对该电路的故障进行探测，一同学将两表笔正确地插入插孔后，将红表笔接触图中的点，然后黑表笔分别接触、两点。已知电源的电动势为，两个定值电阻的阻值分别为、。为了能完成上述操作应选择的合理挡位是（　　）
A．直流电压挡
B．直流电流挡
C．直流电压挡
D．欧姆挡
10．如图所示，因线路故障，接通时，灯泡和均不亮，用多用电表电压挡测得，，。因此可知断路处为（　　）
A．灯泡
B．灯泡
C．滑动变阻器
D．不能确定
二、多选题。本大题共3小题，每小题有一个选项或多个选项符合题意。
11．如图甲所示，将一光敏电阻接在多用电表两表笔间，将多用电表的选择开关置于“”的欧姆挡，手掌挡住部分光线，表针指示如图乙所示，则（
）
A．此时电阻值大约为
B．此时电阻值大约为
C．将手拿开，指针将向左偏转
D．将手拿开，指针将向右偏转
12．用多用电表测电阻，调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度很大，正确的判断和做法是（
）
A．这个电阻阻值很小
B．这个电阻阻值很大
C．为了把电阻测得更准一些，应换用“×1”档，重新测量
D．为了把电阻测得更准一些，应换用“×100”档，重新测量
13．关于多用电表表盘上的度线，下列说法正确的是（　　）
A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度盘
B．电阻刻度是不均匀的
C．电阻刻度上的零刻度与直流电流的最大刻度线相对应
D．电阻刻度上的零刻度与直流电流的零刻度线相对应
三、填空题。本大题共3小题。

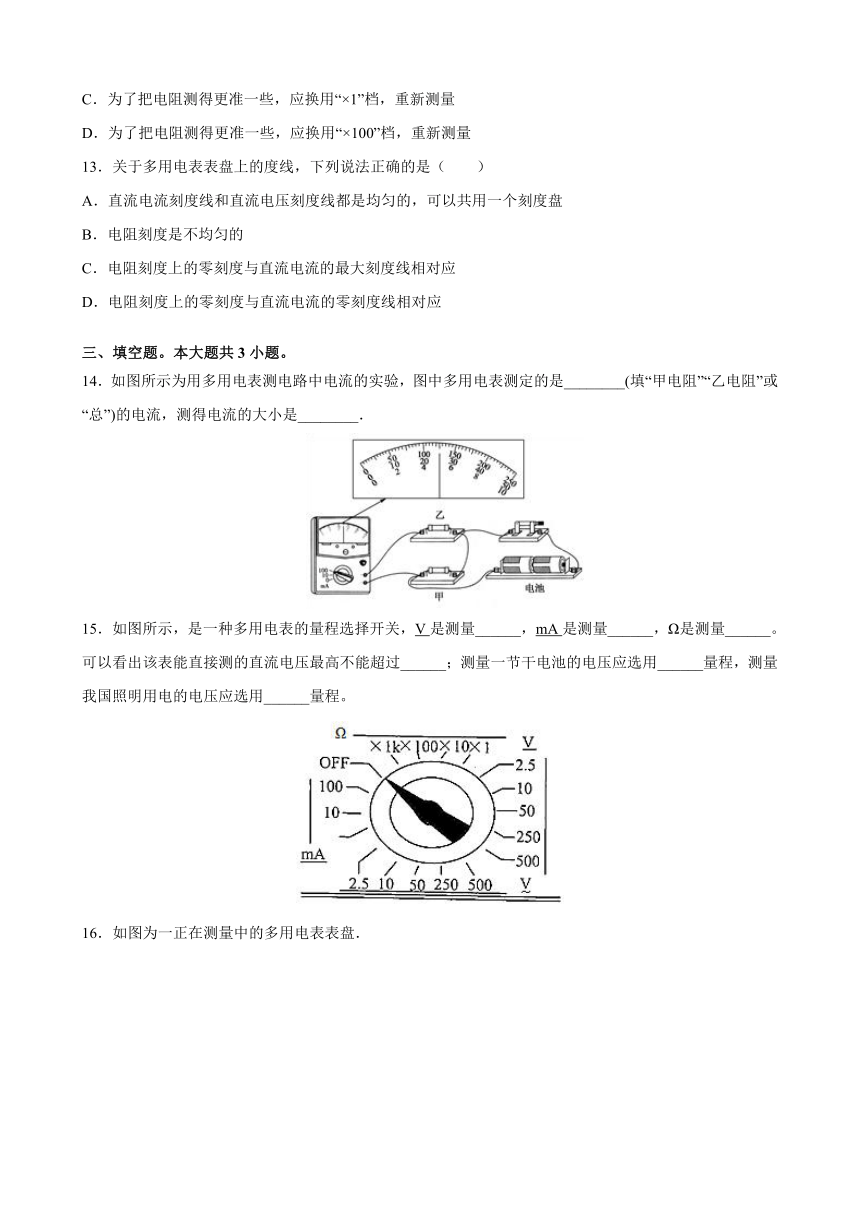

14．如图所示为用多用电表测电路中电流的实验，图中多用电表测定的是________(填“甲电阻”“乙电阻”或“总”)的电流，测得电流的大小是________．
15．如图所示，是一种多用电表的量程选择开关，V是测量______，mA是测量______，Ω是测量______。可以看出该表能直接测的直流电压最高不能超过______；测量一节干电池的电压应选用______量程，测量我国照明用电的电压应选用______量程。
16．如图为一正在测量中的多用电表表盘．
(1)如果是用直流2.5V挡测量电压，则读数为________V．
(2)如果是用直流5mA挡测量电流，则读数为________mA．
(3)如果是用“×100”挡测量电阻，则读数为________Ω．
四、实验题。本大题共3小题，解答过程必修有必要的文字说明，公式和解题过程。
17．某同学使用多用电表粗略测量一定值电阻的阻值：
(1)表内电池的__极与红表笔相连；
(2)先把选择开关旋到“×1k”挡位，测量时指针偏转如图所示。请你简述接下来的测量过程：
①断开待测电阻，将选择开关旋到__；
②将两表笔短接，__；
③再接入待测电阻，重新读数；
④测量结束后，将选择开关旋到__。
(3)表盘的示数如图，则电阻值是__Ω。
(4)接下来采用“伏安法”较准确地测量该电阻的阻值，所用实验器材如图所示。其中电压表内阻约为5
kΩ，电流表内阻约为5
Ω。图中部分电路已经连接好，请完成实验电路的连接____。
18．多用电表可用来测量电阻、电流和电压。某次测量时，其表针指示如图所示。
(1)若是选用倍率为“×100”的欧姆挡测电阻，所测电阻的阻值为______Ω。如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是______（选填“×10”“×100”或“×1k”）。
(2)若是选用量程为50mA的电流挡测量电流，则所测电流为______mA；若是选用量程为250mA的电流挡测量电流，则所测电流为______mA。
(3)若是选用量程为10V的电压挡测量电压，则所测电压为______V。
19．甲、乙两位同学使用多用电表欧姆挡测同一个电阻时，都把选择开关旋到“×100”挡，并能正确操作。他们发现指针偏角太小，于是甲把选择开关旋到“×1k”挡，乙把选择开关旋到“×10”档，但乙重新欧姆调零，而甲没有。两个同学的选挡谁正确？操作谁正确？为什么？
参考答案
1．D
【解析】偏角太小，即太大，为使指针指示在附近，应增大偏角，即使变小，设倍率为n由可知，要使变小，需要n增大，故应选×1k挡。ABC错误，D正确。
故选D
2．C
【解析】指针偏角偏小，说明被测电阻阻值较大，而量程偏小，故必须增大量程才有可能使指针指在表面中央附近，但改变量程后必须重新进行调零，但甲没有重新调零，故甲、乙都是错误的。
故选C。
3．C
【解析】AB．根据电流表的改装原理，无论改装成什么表，电流均从红表笔流入多用电表，AB错误；
C．测电阻相时，发现电表指针偏转角度太大，说明电阻小，应该换小量程的档位，C正确；
D．选择欧姆档的适当档位并调零后，将黑表笔接二极管的正极，红表笔接二极管的负极，可以测得二极管的正向电阻，D错误。
故选C。
4．B
【解析】晶体二极管的正向电阻很小，而反向电阻很大。由甲、乙、丙测量结果可知，乙图二极管是好的，a端为正极，故选B。
5．B
【解析】A．测电压时，多用电表的红表笔应接在待测电阻的高电势点，A错误；
B．测电流时应将待测电阻与多用电表串联，且电流应从红表笔进入、从黑表笔流出，
B正确；
C．测电阻时，应将待测电阻与电路断开后测量，
C错误；
D．因为多用电表的黑表笔与内部电池的正极相连，所以测量二极管反向电阻时，应将黑表笔与二极管的负极相连，
D错误。
故选B。
6．A
【解析】当用多用电表的欧姆挡的“”挡测量一个电阻的阻值，指针偏转角度很小时，说明电阻值较大，挡位选择得太低，故应该选择更高的挡位，把选择开关换到“”挡，重新进行欧姆调零后再测量。
故选A。
7．B
【解析】使用多用电表测电压时，应该先机械调零，然后选择适当的挡位，表笔接触电池两极（其中红表笔接触正极），待示数稳定后读数即可。
故选B。
8．B
【解析】黑表笔接E点，红表笔接F点，电阻很小，此时二极管导通，电源电流从黑表笔流出，通过二极管从红表笔流进，电流方向从E到F，故B正确，ACD错误。
故选B。
9．A
【解析】因为被检测的电路为含电源电路，所以选用欧姆挡一定不行。由于电路中电源电动势为，所以选用直流电压挡也不安全。估测电路中电流的最大值可能为
所以选用直流电流挡也不合理，只能选用直流电压挡。
故选A。
10．C
【解析】，说明、之外某位置断开，，说明、之外某位置断开，而，说明、之外均连通，故是滑动变阻器断路。
故选C。
11．BD
【解析】AB．由于多用电表的选择开关置于“”的欧姆挡，所以读数为，而不是，故A错误；B正确；
CD．因光敏电阻的阻值随光强增大而减小，故手拿开后，光敏电阻的阻值变小，欧姆表指针向右偏转，故C错误;D正确。
故选BD。
12．AC
【解析】AB．欧姆表的零刻度在表盘的右侧，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极大，可知电阻阻值很小，故A正确，B错误；
CD．欧姆表测电阻时，指针指到中间刻度时误差较小，为准确测量电阻阻值，需换用小倍率挡，即“×1”挡，换挡后要重新进行欧姆调零，然后再重新测量电阻阻值，故C正确，D错误。
故选AC。
13．ABC
【解析】A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度盘。A正确；
B．由于电阻与电流不成线性关系，所以电阻刻度是不均匀的。B正确；
CD．电阻刻度上的零刻度与直流电流的最大刻度线相对应。C正确，D错误。
故选ABC。
14．乙电阻　
50.0mA
【解析】由电路中连接情况知，多用电表与乙电阻串联，故测定的是乙电阻的电流．由图知选择量程为100mA，故指针指示读数为50.0mA．
15．直流电压
直流电流
电阻
500V
直流2.5V
交流250V
16．1.63
3.26
800
【解析】（1）用多用电表测直流电压、电流时,需根据第二行刻度读数．所选挡位最小刻度值为0.05V，由于指针指在第32.6个最小刻度处，故所测电压
U=0.05×32.6V=1.63V．
（2）用直流5mA挡时最小刻度值为0.1mA，故所测电流
I=0.1×32.6mA=3.26mA．
（3）用多用电表测电阻时,需根据第一行刻度读数．由于选用“×100”挡,故所测电阻
R=8.0×100Ω=800Ω．
17．负
“×100”挡
调整“欧姆调零旋钮”，使指针指向“0
Ω”
“OFF”挡
2.2×103
18．680
×1k
34.5
172
6.9
19．答案见解析
【解析】指针偏角太小，说明待测电阻较大，为了让指针指在中央刻度附近，应选用倍率较大的挡位，并重新进行欧姆调零。所以甲同学选档正确，乙同学操作正确。
