2021-2022学年粤教版(2019)必修第三册
4.2闭合电路欧姆定律
课后作业(解析版)
1.有两位同学用同一组电学元件分别连接成图甲和图乙的调光电路。在闭合电键后,使滑动变阻器的滑片由最左端开始向右滑动,直到灯泡正常发光。则灯泡正常发光时电源总功率和整个过程中灯泡的亮度变化情况是(  )
A.甲电路中的电源总功率小,亮度变化范围大
B.甲电路中的电源总功率小,亮度变化范围小
C.乙电路中的电源总功率小,亮度变化范围大
D.乙电路中的电源总功率小,亮度变化范围小
2.在如图所示的电路中,电源电动势为E,内阻为r,定值电阻为R1,滑动变阻器为R。现闭合开关S,滑动变阻器R的滑动触头P从M端向N端滑动时,则电路中连接的电压表及电流表示数的变化情况分别是(  )
A.先变大后变小,一直变大
B.先变小后变大,一直变小
C.先变大后变小,先变小后变大
D.先变小后变大,先变大后变小
3.如图所示,、为定值电阻,L为小灯泡,为光敏电阻(光照越强,电阻越小),当照射光强度增大时(  )
A.电压表的示数减小
B.中电流变大
C.小灯泡的功率减小
D.电路的路端电压减小
4.某温度检测、光电控制加热装置原理如图所示。图中RT为热敏电阻(随温度升高阻值减小),用来探测加热电阻丝R的温度,RG为光敏电阻(随光照强度增大阻值减小),接收小灯泡L的光照,除RT、RG外,其他电阻均为定值电阻。当R处温度降低时(  )
A.L变亮
B.通过R3的电流减小
C.E2的路端电压减小
D.R消耗的功率减小
5.如图甲所示,电动势为E,内阻为r的电源与R=6Ω的定值电阻、滑动变阻器Rp、开关S组成闭合回路。已知滑动变阻器消耗的功率P与其接入电路的有效阻值Rp的关系如图乙所示。下述说法中正确的是(  )
A.图乙中Rx=15Ω
B.电源的电动势E=10V,内阻r=4Ω
C.滑动变阻器消耗功率P最大时,定值电阻R也消耗功率最大
D.调整滑动变阻器Rp的阻值,可以使电源的输出电流达到1.25A

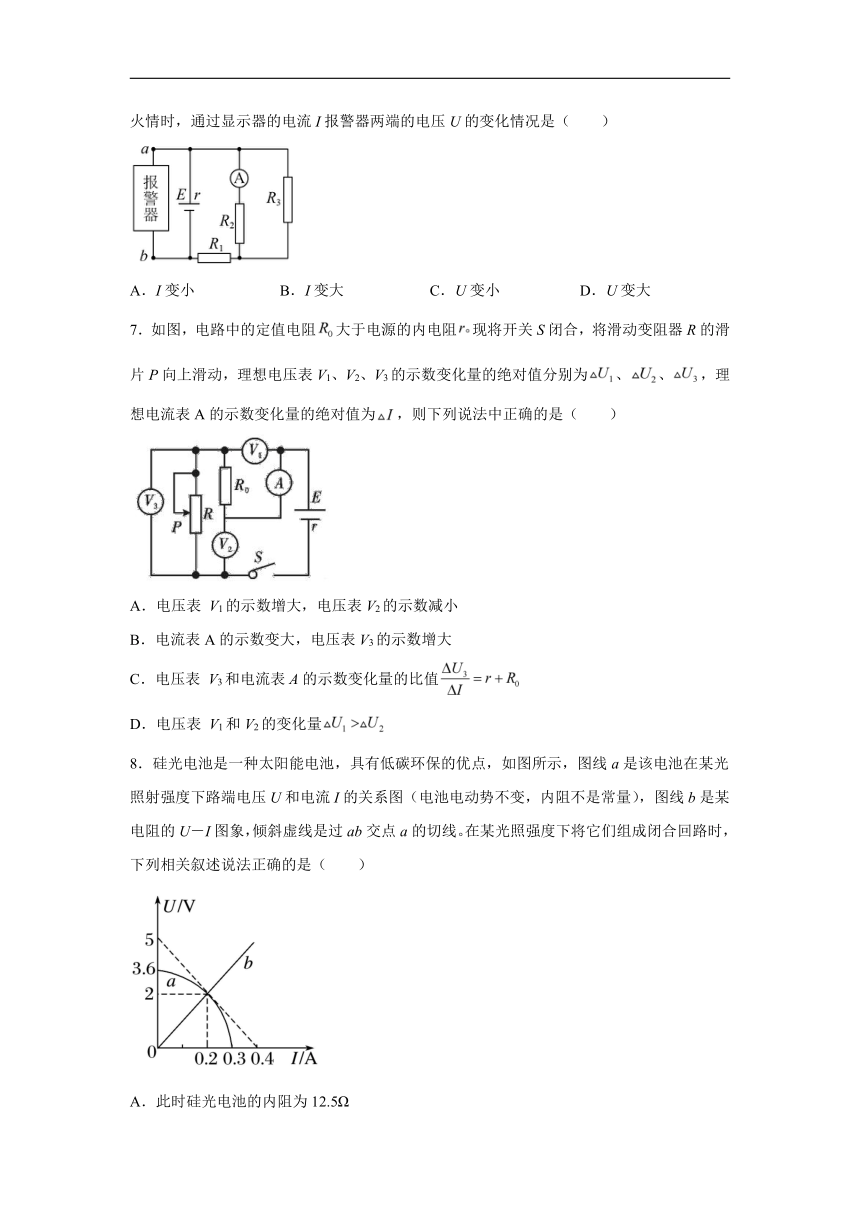

6.火警报警器的电路示意图如图所示其中用半导体热敏材料制成。这种热敏材料的电阻率随温度的升高而减小。电流表为值班室的显示器,a、b之间接报警器.当所在处出现火情时,通过显示器的电流I报警器两端的电压U的变化情况是(  )
A.I变小
B.I变大
C.U变小
D.U变大
7.如图,电路中的定值电阻大于电源的内电阻现将开关S闭合,将滑动变阻器R的滑片P向上滑动,理想电压表V1、V2、V3的示数变化量的绝对值分别为、、,理想电流表A的示数变化量的绝对值为,则下列说法中正确的是(  )
A.电压表
V1的示数增大,电压表V2的示数减小
B.电流表A的示数变大,电压表V3的示数增大
C.电压表
V3和电流表A的示数变化量的比值
D.电压表
V1和V2的变化量
8.硅光电池是一种太阳能电池,具有低碳环保的优点,如图所示,图线a是该电池在某光照射强度下路端电压U和电流I的关系图(电池电动势不变,内阻不是常量),图线b是某电阻的U-I图象,倾斜虚线是过ab交点a的切线。在某光照强度下将它们组成闭合回路时,下列相关叙述说法正确的是(  )
A.此时硅光电池的内阻为12.5Ω
B.此时硅光电池的总功率为0.72W
C.此时硅光电池的输出效率为55.6%
D.若把内阻为10Ω的直流电动机接到该电池上,电动机的输出功率为0.4W

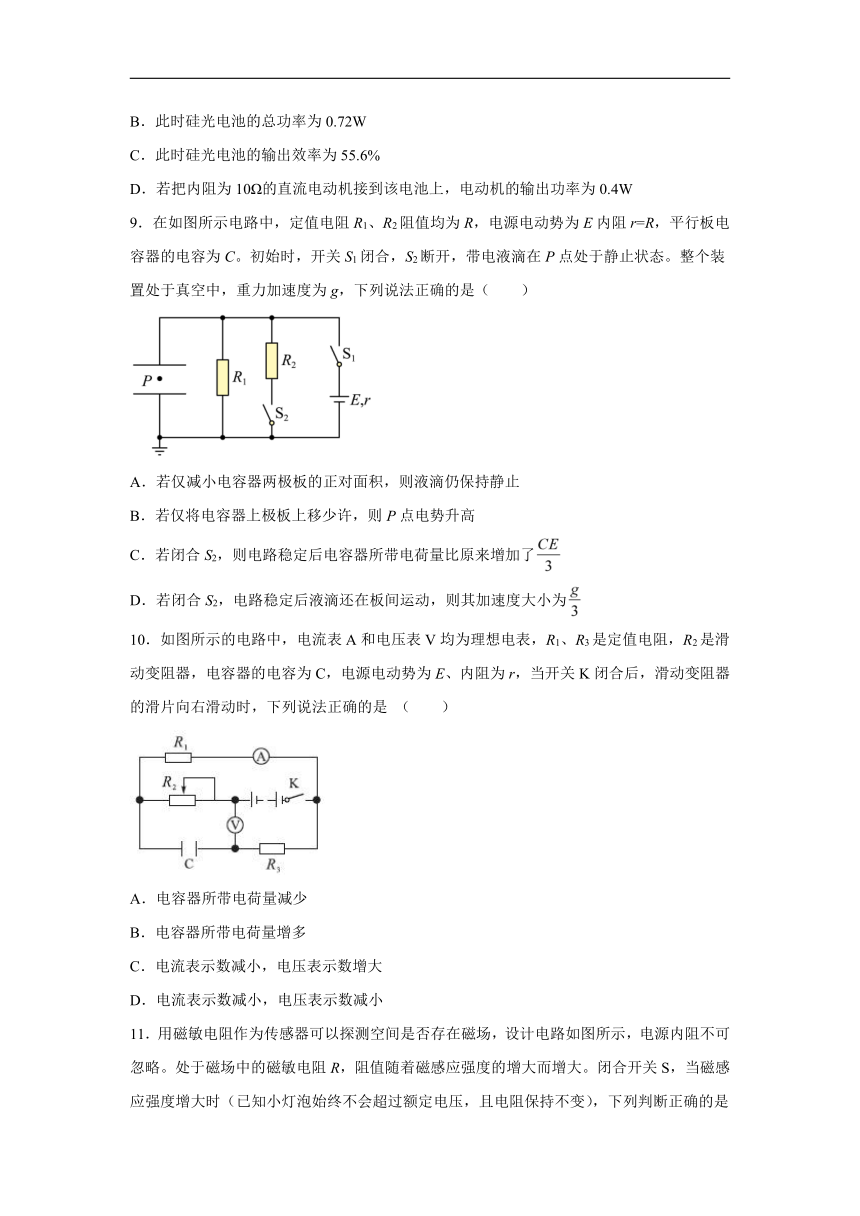

9.在如图所示电路中,定值电阻R1、R2阻值均为R,电源电动势为E内阻r=R,平行板电容器的电容为C。初始时,开关S1闭合,S2断开,带电液滴在P点处于静止状态。整个装置处于真空中,重力加速度为g,下列说法正确的是(  )
A.若仅减小电容器两极板的正对面积,则液滴仍保持静止
B.若仅将电容器上极板上移少许,则P点电势升高
C.若闭合S2,则电路稳定后电容器所带电荷量比原来增加了
D.若闭合S2,电路稳定后液滴还在板间运动,则其加速度大小为
10.如图所示的电路中,电流表A和电压表V均为理想电表,R1、R3是定值电阻,R2是滑动变阻器,电容器的电容为C,电源电动势为E、内阻为r,当开关K闭合后,滑动变阻器的滑片向右滑动时,下列说法正确的是
(  )
A.电容器所带电荷量减少
B.电容器所带电荷量增多
C.电流表示数减小,电压表示数增大
D.电流表示数减小,电压表示数减小

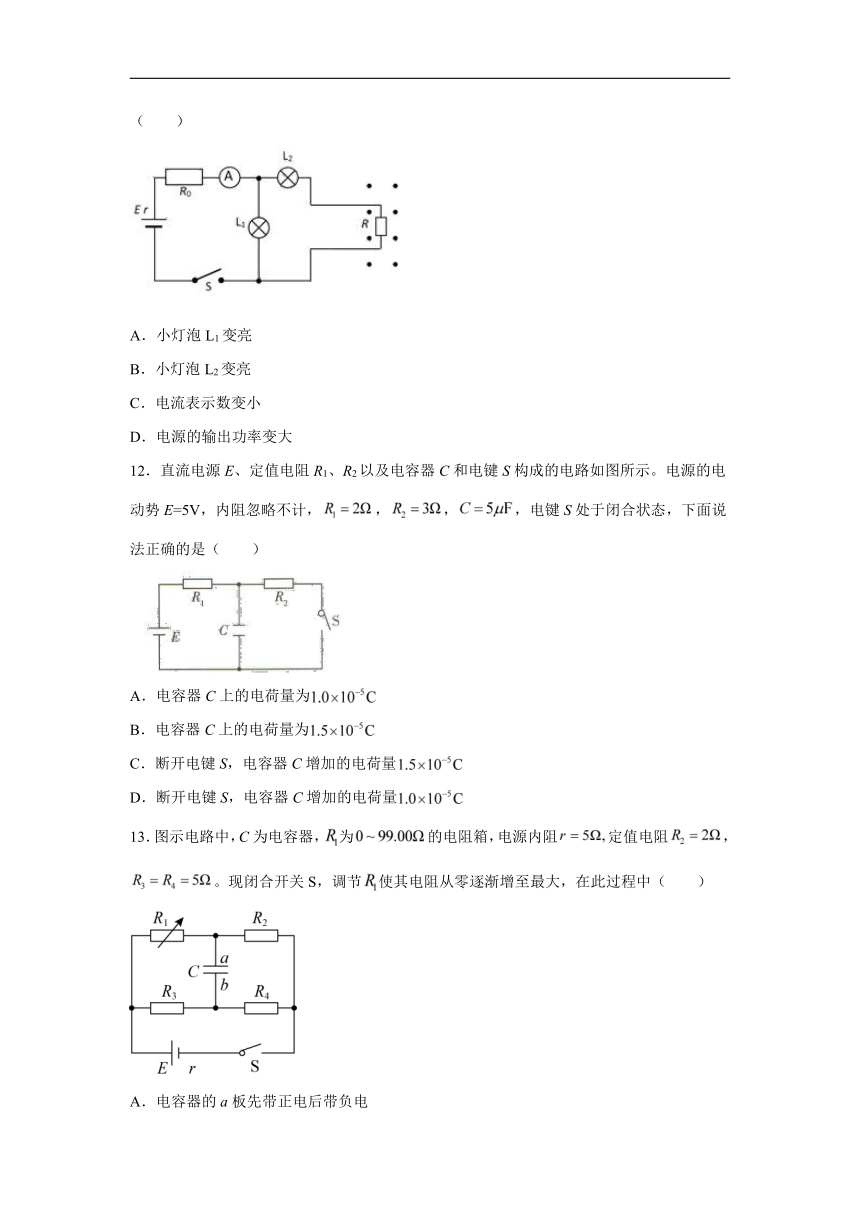

11.用磁敏电阻作为传感器可以探测空间是否存在磁场,设计电路如图所示,电源内阻不可忽略。处于磁场中的磁敏电阻R,阻值随着磁感应强度的增大而增大。闭合开关S,当磁感应强度增大时(已知小灯泡始终不会超过额定电压,且电阻保持不变),下列判断正确的是(  )
A.小灯泡L1变亮
B.小灯泡L2变亮
C.电流表示数变小
D.电源的输出功率变大
12.直流电源E、定值电阻R1、R2以及电容器C和电键S构成的电路如图所示。电源的电动势E=5V,内阻忽略不计,,,,电键S处于闭合状态,下面说法正确的是(  )
A.电容器C上的电荷量为
B.电容器C上的电荷量为
C.断开电键S,电容器C增加的电荷量
D.断开电键S,电容器C增加的电荷量
13.图示电路中,C为电容器,为的电阻箱,电源内阻定值电阻,。现闭合开关S,调节使其电阻从零逐渐增至最大,在此过程中(  )
A.电容器的a板先带正电后带负电
B.电容器的a板先带负电后带正电
C.电源的输出功率先增大后减小
D.电容器两板间的电压先增大后减小
14.杭州市区某学校创建绿色校园,如图甲为新装的一批节能路灯,该路灯通过光控开关实现自动控制,电灯的亮度可自动随周围环境的亮度改变而改变,如图乙为其内部电路简化原理图,电源电动势为E,内阻为r,Rt为光敏电阻(光照强度增加时,其电阻值减小)。现增加光照强度,则下列判断正确的是(  )
A.A、B灯都变暗
B.电源的总功率变大
C.电源的输出功率变小
D.电源的效率变小
15.如图所示的电路中,电源电动势为E、内阻为r,R1是定值电阻,R2是滑动变阻器,电流表A和电压表V1、V2均为理想电表,C为电容器。闭合开关S,将滑动变阻器的触头P从上向下滑动一段距离,电路稳定后与滑动前相比,下列说法中正确的是(  )
A.电流表A的示数变大
B.电压表V1的示数变大
C.电压表V2的示数变大
D.电容器C的电荷量变大
16.如图所示的电路中,电源电动势E=1.5V,内阻r=1,电阻R1=1,R2=4,电容器的电容为10μF。求:
(1)将开关闭合,电路稳定时通过R1的电流;
(2)将开关断开,通过R1的电量的大小及方向。
17.如图所示,电源的电动势,定值电阻,电动机内阻,电键始终闭合。当电键断开时,通过电阻的电流为;当电键闭合时,电阻的电功率是。求:
(1)电源的内阻;
(2)当电键闭合时流过电源的电流和电动机的输出功率。
18.在图示电路中,L为“
”的照明灯泡,定值电阻R的阻值为,电源的电动势为,内阻不计。若闭合开关K,调节滑动变阻器的阻值,使得灯泡正常工作,电流表示数为零。求滑动变阻器接入电路的阻值和定值电阻的阻值。
19.如图所示,R为电阻箱,V为理想电压表。当电阻箱读数为R1=2Ω时,电压表读数为U1=4V;当电阻箱读数为R2=5Ω时,电压表读数为U2=5V。则,当电阻箱读数为R3=1Ω时,电压表读数为多少?
参考答案
1.B
【详解】
乙图是分压式控制电路,电压电流可以从0开始调节,则小灯泡的亮度变化范围较大,甲图是限流式控制电路,电压电流不能从0开始,则小灯泡的亮度变化范围较小。
甲电路中的电源总功率为
乙电路中的电源总功率为
则甲电路中的电源总功率较小。
故选B。
2.A
【详解】
由电路的结构可知,滑动变阻器R的滑动触头P两边的电阻并联,设PN部分的电阻为x,则并联电阻为
则当P从M端向N端滑动时,并联电阻先增大后减小,所以电路的总电阻先变大后减小,则总电流先减小后变大,根据
则路端电压先变大后变小,即电压表的示数先变大后变小,PN部分的电流为
则随着x的减小,Ix逐渐变大,即电流表示数一直变大,所以A正确;BCD错误;
故选A。
3.D
【详解】
AD.当光照增大时,光敏电阻的阻值减小,总电阻减小;则由闭合电路欧姆定律可得,电路中总电流增大;则由
可知,路端电压减小,因干路电流增大,则两端的电压增大,故电压表示数增大,故A错误,D正确;
B.因路端电压减小,电压表示数增大,则并联部分电压减小,故中的电流减小,故B错误;
C.由以上分析可知,通过L的电流增大,由
可知灯泡功率增大;故C错误。
故选D。
4.B
【详解】
当R处温度降低时,热敏电阻RT阻值增大,由闭合电路欧姆定律可知,左侧电路中的电流减小,即通过小灯泡L的电流减小,小灯泡L的光照强度减小,所以光敏电阻RG的阻值增大,则右侧电路中总电阻增大,由闭合电路欧姆定律可知,干路电流减小,电源E2的路端电压增大,R两端电压增大,通过R的电流也增大,R消耗的功率增大,根据并联电路分流规律可知通过R3的电流减小,综上所述可知B正确,ACD错误。
故选B。
5.B
【详解】
B.由图乙知,当
时,滑动变阻器消耗的功率最大,时,则
最大功率
解得
B正确;
A.滑动变阻器的阻值为5Ω与阻值为Rx时消耗的功率相等,有
解得
A错误;
C.当回路中电流最大时,即时定值电阻R消耗的功率最大,C错误;
D.当滑动变阻器的阻值为0时,电路中电流最大,最大值为
则调整滑动变阻器Rp的阻值,不可能使电源的输出电流达到1.25A,选项D错误。
故选B。
6.AC
【详解】
CD.当热敏电阻R3所在的位置出现火情时,R3的阻值减小,电路中总电阻减小,干路电流变大,路端电压变小,即报警器两端的电压U变小,故C正确,D错误;
AB.而R1两端电压()变大,根据
所以R2两端的电压变小,电流表示数变小,I变小,故A正确,B错误;
故选AC。
7.CD
【详解】
A
B.由题图可知,电源的内阻r,R0,R串联构成回路,电流表串在干路中,电压表V1与R0并联,V3与R并联,测路端电压,当R向上滑动时,R的阻值增大,整个电路电阻变大,V3、
V2示数变大,电流表示数变小,AB错误;
C.电阻R上电压的增加量的绝对值
等于r,R0两个电阻电压减少量的绝对值,所以
C正确;
D.
V2增加的数值的绝对值
等于电源内阻两端内部电压降低的数值绝对值
整个电路是串联关系,由于
所以
D正确;
故选CD。
8.BC
【详解】
A.由闭合电路欧姆定律得
U=E-Ir
当I=0时,E=U,由图线a与纵轴的交点可得电动势为E=3.6V,根据两图线交点处的状态可知,电阻R两端的电压为2.0V,则内阻
故A错误;
B.此时硅光电池的总功率为
P总=EI=0.72W
故B正确;
C.此时硅光电池的输出功率
P出=UI=2.0×0.2W=0.4W
此时硅光电池的输出效率为
故C正确。
D.若把内阻为10Ω的直流电动机接到该电池上,电动机为非纯电阻电路,故电动机的输出功率小于0.4W,故D错误;
故选BC。
9.AD
【详解】
A.开关S1闭合,S2断开,带电液滴在P点处于静止状态,若仅减小电容器两极板的正对面积
场强不变,则电场力不变,液滴仍保持静止,故A正确;
B.若仅将电容器上极板上移少许,板间场强变小,则
P与下极板零电势点距离不变,所以电势差减小,则P点电势降低,故B错误;
C.闭合S2之前,根据电压与电阻关系可知电容器两端电压
闭合之后,外电路总电阻
是总电阻的
,所以电容器两端电压

电路稳定后电容器所带电荷量比原来减小了,故C错误;
D.闭合S2之前,
若闭合S2,电路稳定后液滴还在板间运动
整理得
故D正确。
故选AD。
10.AC
【详解】
由于电表都是理想电表,所以电阻R3只相当于导线,电阻R1和R2是串联的,电压表测量的是路端电压,电容器是与电阻R1并联。
当开关闭合后,滑动变阻器的滑片向右滑动时,R2增大,电路中电流减小,电流表的示数减小,内电压减小,路端电压增大,即电压表的示数增大,电阻R1两端的电压减小,由Q=CU知,电容器所带的电荷量将减少。
故选AC。
11.AC
【详解】
当磁感应强度增大时,磁敏电阻R的阻值变大,电路总电阻变大,总电流减小,即电流表示数变小,路端电压变大,R0两端电压减小,则L1两端电压变大,小灯泡L1变亮;则通过L2的电流减小,则小灯泡L2变暗;因不知道电源内阻与外电阻之间的关系,则无法判断电源的输出功率的变化情况,故选项AC正确,BD错误。
故选AC。
12.BD
【详解】
AB.电键S闭合,电容器两极板间电压等于两端电压,由闭合电路欧姆定律
由电荷量表达式可知
故A错误,B正确;
CD.电键S断开,电容器两极板间电压等于电源电动势
由电荷量表达式可知
故C错误,D正确。
故选BD。
13.AC
【详解】
ABD.当为零时,a板接电源正极,电势最高,带正电;当时,电容器两板等势,不带电;当时,b板电势较高,a板带负电。即电容器两端的电压先减小后增大。A正确,BD错误;
C.当为零时,外电阻最小,最小值为
当最大时,外电阻最大,最大值为
根据电源的输出功率与外电阻的图像
所以电源的输出功率先增大后减小。C正确。
故选AC。
14.ABD
【详解】
A.光照强度增大,光敏电阻阻值减小,电路总电阻减小,故电路总电流增大,消耗在内阻上的电压增大,路端电压减小,A灯变暗,由于R0两端的电压增大,B灯两端的电压减小,B灯变暗,故A正确;
BC.电源电动势不变,电路总电流增大,电源的总功率P=EI变大,但是不知道电源内阻与外电路的电阻的关系,则无法判断输出功率的变化,故B正确,C错误;
D.电源的效率为
路端电压减小,电源的效率变小,故D正确;
故选ABD。
15.BD
【详解】
滑动变阻器的触头P从上向下滑动一段距离,接入电路的总电阻增加,总电流减小,电流表A的示数变小,外电压增大,电压表V1的示数变大,R1两端电压减小,电压表V2的示数变小,R2两端电压增加,电容器C两端电压增加,电荷量变大。
故选BD。
16.(1)0.25A;(2)2.5×10-6C,方向从下往上
【详解】
(1)将开关闭合,电路稳定时通过R1的电流
(2)R1两端的电压
电容器带的电量为
q=CU=2.5×10-6C
下端为正极;
断开开关后,通过R1的电量q=2.5×10-6C,方向从下往上。
17.(1)2Ω;(2)4A,759W
【详解】
(1)当电键断开时,通过电阻的电流为
则两端的电压
电源的内阻为
(2)当电键闭合时,电阻的功率
代入数据,解得
此时流过电源的干路中电流为
通过的电流为
通过电动机的电流为
则电动机的机械功率为
18.10Ω,1.5Ω
【详解】
灯泡的电阻
灯泡正常工作时电流
电流表示数为零,其两端电势相符,由于
解得
19.3V
【详解】
根据闭合电路的欧姆定律
可得
解得
E=6V
r=1Ω
则电阻箱读数为R3=1Ω时,电压表读数为
