2021-2022学年粤教版(2019)必修第三册
4.4练习使用多用电表
同步作业(解析版)
1.如图甲所示是一多用电表的简化电路图。其表头满偏电流Ig=500μA、内阻Rg=50Ω,该多用电表有两个电流挡,量程分别为0~10mA和0~1mA,已知R2=45Ω,R3=2475Ω。
(1)转换开关S接入_________(填“1”“2”“3”“4”“5”或“6”)端时,为较小量程的电流挡,正确测量时电流应从A表笔流_________(填“出”或“入”)多用电表。
(2)当转换开关S接入“3”端时,多用电表可以用来测电阻。测量之前,先进行欧姆调零,使指针偏转到刻度盘最_________(填“左”或“右”)侧。某次测量电阻时使用的倍率为“×10”,指针如图乙,则待测电阻的阻值为_________Ω。
(3)当转换开关S接入“5”端时,多用电表的功能是测_________(填“电流”“电压”或“电阻”),其量程为_________。
2.如图甲所示为一黑箱装置,盒内有电源、电阻等元件,a、b为黑箱的两个输出端。
(1)为了探测黑箱,某同学进行了以下几步测量:
①用多用电表的电阻挡测量a、b间的电阻;
②用多用电表的电压挡测量a、b间的输出电压;
③用多用电表的电流挡测量a、b间的输出电流。
你认为以上测量中不妥的有:___________(填序号)。
(2)含有电源的黑箱相当于一个“等效电源”,a、b是等效电源的两极。为了测定这个等效电源的电动势和内阻,该同学设计了如图乙所示的电路,调节变阻器的阻值,记录下电压表和电流表的示数,并在方格纸上建立了U?I坐标,根据实验数据画出了坐标点,如图丙所示。请你完成U?I图线___________,并由图线求出等效电源的电动势E=___________V,内阻r=___________Ω。
(3)由于电压表和电流表内阻的影响不可忽略,则采用此测量电路所测得的电动势与实际值相比___________(选填“偏大”“偏小”或“相同”)。
3.利用图a所示电路,测量多用电表内电源的电动势E和电阻“×10”挡内部电路的总电阻R内。使用的器材有:多用电表,毫安表(量程10mA),电阻箱,导线若干。
回答下列问题:
(1)将多用电表挡位调到电阻“×10”挡,红表笔和黑表笔短接,调零;
(2)将电阻箱阻值调到最大,再将图a中多用电表的红表笔和______(填“1”或“2”)端相连,黑表笔连接另一端。
(3)调节电阻箱,记下多组毫安表的示数I和电阻箱相应的阻值R;某次测量时电阻箱的读数如图b所示,则该读数为_________;
(4)甲同学根据,得到关于的表达式,以为纵坐标,R为横坐标,作图线,如图c所示;由图得E=______V,R内=______。(结果均保留三位有效数字)
(5)该多用电表的表盘如图d所示,其欧姆刻度线中央刻度值标为“15”,据此判断电阻“×10”挡内部电路的总电阻为______Ω。
4.图(a)为某同学组装完成的简易多用电表的电路图。图中E是电池;R1、R2、R3、R4和R5是固定电阻,R6是可变电阻;表头G的满偏电流为250,内阻为480
Ω。虚线方框内为换挡开关,A端和B端分别与两表笔相连。该多用电表有5个挡位,5个挡位为:直流电压1
V挡和5
V挡,直流电流1
mA挡和2.5
mA挡,欧姆×100
Ω挡。
(1)某次测量时该多用电表指针位置如图(b)所示。若此时B端是与“1”相连,多用电表为直流电流2.5mA档,则读数为________。若此时B端是与“3”相连,多用电表为欧姆×100
Ω挡,则读数为________。若此时B端是与“5”相连,多用电表为直流电压5V档,则读数为________。(结果均保留三位有效数字)
(2)关于R6的使用,下列说法正确的是________(填正确答案标号)。
A.在使用多用电表之前,调整R6使电表指针指在表盘左端电流“0”位置
B.使用欧姆挡时,先将两表笔短接,调整R6使电表指针指在表盘右端电阻“0”位置
C.使用电流挡时,调整R6使电表指针尽可能指在表盘右端电流最大位置
(3)根据题给条件可得R1+R2=_______
Ω,R4=_______
Ω。

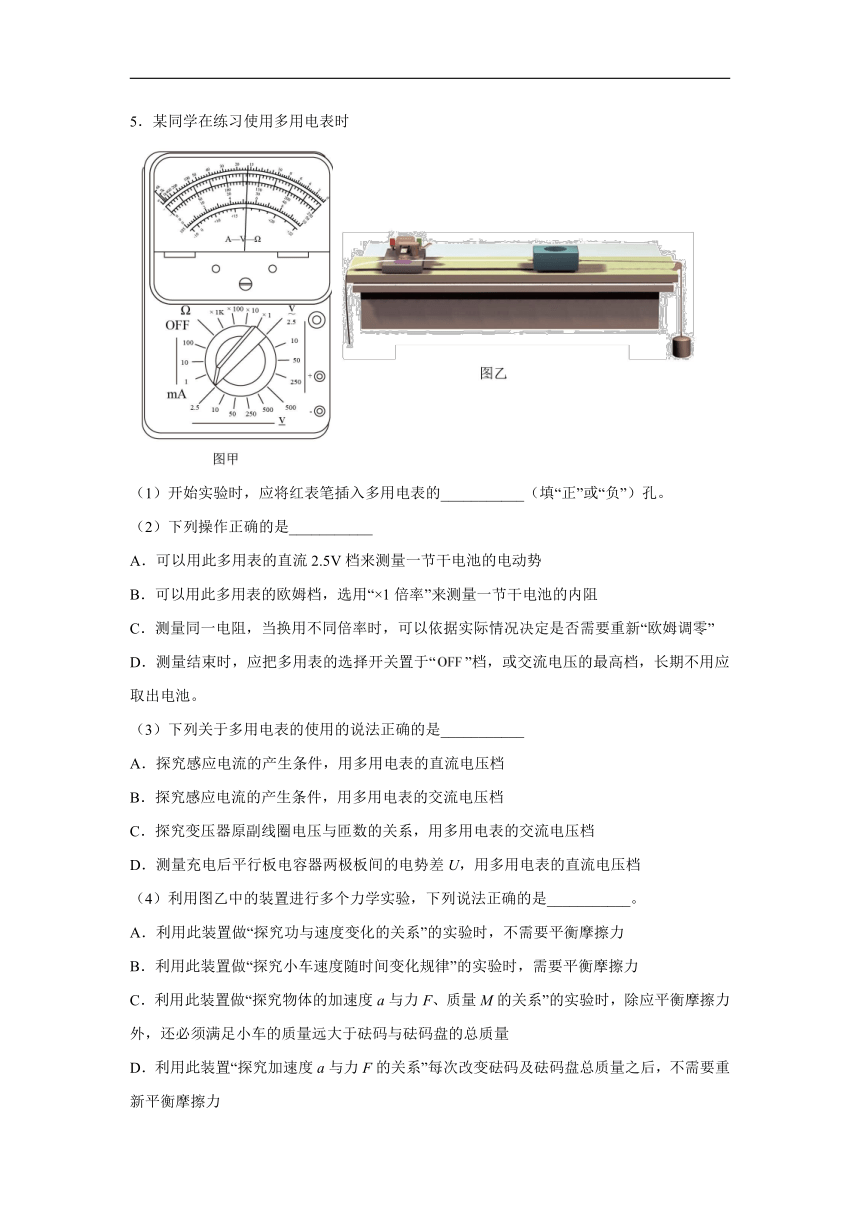

5.某同学在练习使用多用电表时
(1)开始实验时,应将红表笔插入多用电表的___________(填“正”或“负”)孔。
(2)下列操作正确的是___________
A.可以用此多用表的直流2.5V档来测量一节干电池的电动势
B.可以用此多用表的欧姆档,选用“×1倍率”来测量一节干电池的内阻
C.测量同一电阻,当换用不同倍率时,可以依据实际情况决定是否需要重新“欧姆调零”
D.测量结束时,应把多用表的选择开关置于“”档,或交流电压的最高档,长期不用应取出电池。
(3)下列关于多用电表的使用的说法正确的是___________
A.探究感应电流的产生条件,用多用电表的直流电压档
B.探究感应电流的产生条件,用多用电表的交流电压档
C.探究变压器原副线圈电压与匝数的关系,用多用电表的交流电压档
D.测量充电后平行板电容器两极板间的电势差U,用多用电表的直流电压档
(4)利用图乙中的装置进行多个力学实验,下列说法正确的是___________。
A.利用此装置做“探究功与速度变化的关系”的实验时,不需要平衡摩擦力
B.利用此装置做“探究小车速度随时间变化规律”的实验时,需要平衡摩擦力
C.利用此装置做“探究物体的加速度a与力F、质量M的关系”的实验时,除应平衡摩擦力外,还必须满足小车的质量远大于砝码与砝码盘的总质量
D.利用此装置“探究加速度a与力F的关系”每次改变砝码及砝码盘总质量之后,不需要重新平衡摩擦力
6.如图甲是多用电表,图乙是一个多量程多用电表的简化电路图如图所示,电流、电压和电阻的测量都各有两个量程不同的档位.电流表的大量程是10mA,小量程是3mA。电压档大量程是10V,小量程是4V,表盘如图丙所示。
(1)下列说法正确的是∶______;
A.当选择开关S旋到位置3时,是电阻档,某同学测量时电阻时,由于粗心将红黑表笔接反,对测量结果没有影响。
B.当选择开关S旋到位置6时,正确测量时A表笔电势高于B表笔电势
C.当选择开关S旋到1时,对应是电流档3mA的量程
D.A表笔为黑表笔,B表笔为红表笔
(2)在进行测量实验时,要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量∶
①旋动部件______,使指针对准电流的“0”刻线。
②将K旋转到电阻挡适当的倍率的位置。
③将插入“+”“一”插孔的表笔短接,旋动部件______,
使指针对准电阻的______(选填“0刻线”或“∞刻线”)。
(3)已知表头G的满偏电流为500μA,内阻为1000Ω,图中选择开关旋到4时,内部电源电动势为4.5V,欧姆调零后,红黑表笔之间接入一个待测电阻,发现表头G刚好半偏,则在AB之间接的电阻为______Ω,选择的倍率为______。(选填“×1”、“×10”、
“×100”
、“×1k”)
,该测量过程操作的顺序和步骤都正确无误,则R1=______Ω,R4=______Ω,若选择倍率不变,将AB间接入另一个未知电阻R,发现表盘指针偏转了,
则AB之间接入的电阻R=______Ω。
7.指针式多用电表是实验室中常用的测量仪器。
(1)多用电表未接入电路时,指针如图甲所示,需要调节部件_______(选填“”“”或“”),使指针停在电流挡“0”刻度线位置。
(2)调节好后,将选择开关拨至“”直流电压挡测量电压,指针如图乙中所示,则读数为________。
(3)使用多用电表测电阻时,将选择开关旋转到“”挡,进行欧姆调零,然后将两表笔接待测电阻两端,指针如图乙中所示。为了得到比较淮确的测量结果,请选出需要的步骤,操作正确顺序是_________。
①进行欧姆调零
②将选择开关旋转到“”挡
③将选择开关旋转到“”挡
④测量完毕后将选择开关拨至“”挡
⑤再将待测电阻接到两表笔之间测量其阻值
(4)某同学练习使用多用电表,下列四幅图选择开关均已旋转到合适挡位,下列操作正确的是___________。
A.甲图是用多用电表直流电压档测量小灯泡两端的电压
B.乙图是用多用电表直流电流档测量电路中的电流
C.丙图是用多用电表欧姆挡测量小灯泡的电阻
D.丁图是用多用电表欧姆挡测量二极管的反向电阻
8.某学习小组在练习使用多用电表时,对多用电表的内部结构进行了探究,如图甲为欧姆表内部电路简图,该欧姆表有“×10”、“×100”两个倍率挡。已知电源电动势E=6V,内阻约为1.0Ω,灵敏电流计的满偏电流为2mA,内阻为180Ω;滑动变阻器R的最大值为500Ω;R1、R2、R3为定值电阻,其中R3=1200Ω,不计导线和开关的电阻。图乙为对应的表盘,欧姆表刻度盘的中值刻度为“15”。请回答下列问题:
(1)甲图中多用电表的a插孔插入的是__________(选填“黑”或“红”)表笔;
(2)当选择开关S合向“1”时,欧姆表对应的倍率挡为_______(选填“×10”或“×100”);当选择开关S合向“2”时,在正确进行欧姆调零操作后,欧姆表对应的内阻为__________Ω;
(3)若把选择开关S合向“1”,两表笔短接,调节滑动变阻器的阻值,当流经电源的电流为__________时,刚好实现欧姆调零。结合题中所给条件可以算出:R1=_________Ω、R2=_________Ω。
9.导体或半导体材料在外力作用下产生机械形变时,其电阻值发生相应变化,这种现象称为应变电阻效应,图甲所示,用来称重的电子吊秤,就是利用了这个应变效应。电子吊秤实现称重的关键元件是拉力传感器。其工作原理是∶挂钩上挂上重物,传感器中拉力敏感电阻丝在拉力作用下发生微小形变(宏观上可认为形状不变)。拉力敏感电阻丝的电阻也随着发生变化,再经相应的测量电路把这一电阻变化转换为电信号(电压或电流),从而完成将所称物体重量变换为电信号。
物理小组找到一根拉力敏感电阻丝RL,其阻值随拉力F变化的图像如图乙所示,小组按图丙所示电路制作了一个简易“吊秤"
。电路中电源电动势E=3V,内阻r=1;
灵敏毫安表量程为10mA,内阻Rg=50;
R1是可变电阻器,A、B两接线柱等高且固定。现将这根拉力敏感电阻丝套上轻质光滑绝缘环,将其两端接在A、B两接线柱之间固定不动,通过光滑绝缘滑环可将重物吊起,不计敏感电阻丝重力,现完成下列操作步骤∶
步骤a.滑环下不吊重物时,闭合开关调节可变电阻R1使亳安表指针满偏;
步骤b.滑环下吊上已知重力的重物G,测出电阻丝与竖直方向的夹角为θ;
步骤c.保持可变电阻R1接入电路电阻不变,读出此时毫安表示数I;
步骤d.换用不同已知重力的重物,挂在滑环上记录每一个重力值对应的电流值;
步骤e.将电流表刻度盘改装为重力刻度盘。
(1)试写出敏感电阻丝上的拉力F与重物重力G的关系式F=___;
(2)设R-F图像斜率为k,试写出电流表示数I与待测重物重力G的表达式I=______(用E、r、R1、、R0、k、θ表示);
(3)若R-F图像中R0=100,k=0.5/N,测得,亳安表指针半偏,则待测重物重力G=_____
N;
(4)若电源电动势不变,内阻变大,其他条件不变,用这台“简易吊秤”称重前,进行了步骤a操作,则测量结果____
(填
“偏大”、“偏小”
或“不变”)。
10.某实验小组把铜片和锌片插入一个梨中,制成了一个水果电池,通过实验测量该水果电池的电动势和内阻。
(1)首先用多用电表粗测水果电池的电动势,将多用电表的选择开关旋转到直流电压挡,表盘指针指示如图甲,读数为_______。
(2)实验室提供了如下器材,实验小组进一步设计电路测量水果电池的电动势和内阻。
电流表A(量程,内阻);
电阻箱;开关一个,导线若干。
①请在虚线框乙内画出设计的电路图______;
②完成多次测量并记录数据后,得到R与的关系图像如图丙,则水果电池的电动势为______V,内阻为_______;(结果保留3位有效数字)
③根据你设计的电路从误差角度考虑,本实验设计_______(选填“有”或“无”)系统误差。
11.某同学自行设计了一种多用电表,设计电路如图所示,已知灵敏电流计的满偏电流、内阻。
(1)当选用“1、2”接线柱时,该表的量程为,则定值电阻的阻值为______。(结果保留三位有效数字)
(2)当选用“1、3”接线柱,将单刀双掷开关掷向a时,该表为________(填“电流表”、“电压表”或“欧姆表”),“1”接线柱应插入________(填“红”或“黑”)表笔。
(3)当选用“1、3”接线柱,将单刀双掷开关掷向b时,该表为_______(填“电流表”、“电压表”或“欧姆表”),若定值电阻的阻值为,则此时该表的量程为_______(采用国际制单位,结果保留整数)。
12.今年寒假,曹俊发现手边的通用技术工具箱中有几只如图1所示的发光二极管,对此电子元件产生浓厚兴趣,开展了相关的实验探究。
(1)利用多用电表测其电阻把多用电表调到欧姆挡,选择的倍率如图2所示,两表笔短接,再欧妈调零,再按正确的步骤进行如下操作∶
。
①当多用电表的红表笔接较短引脚B,黑表笔接较长引脚A时,读数如图2所示,此时二极管的电阻约为___________Ω。两表笔互换,多用电表的指针几乎无偏转,则二极管的正极是___________引脚(填A或B)
。
②由于多用电表内的电池用了较长时间,现更换同品牌的新电池(电动势较旧电池略偏大,内阻较旧电池偏小)重复上述实验,则上述①所测的电阻示数___________(填"变大”“变小"或“不变”)。
(2)二极管正向导电时伏安特性的研究
①为了描述发光二极管的伏安特性曲线。实验室提供如下器材∶发光二极管(用符号表示)、直流电源(电动势3.0V,内阻1.5Ω)、电压表(量程为0~3V和0~15V)、滑动变阻器R1(500Ω,3A)
、滑动变阻器R2(“30Ω,
3A")
,电流表(量程为0~5mA)、开关及导线若干。请利用上述器材,设计实验电路并把电路图画在答题纸上图3的方框内___________。
②按正确的电路图连接电路,操作无误,并得到图4所示的伏安特性曲线。由图可得电压为2V时发光二极管的阻值为___________Ω;
二极管的正向电阻有何特点___________。
13.多用电表的表盘如图甲所示,图乙为其欧姆挡的内部等效电路,其中表头是量程为100μA的电流表,电池的电动势E未知。
(1)使用多用电表的欧姆挡测电阻前,应将红表笔和黑表笔短接,调节______(选填“S”或“T”),使多用电表的指针指向欧姆挡的_________刻线(选填“0”或“”);
(2)当用调整好的欧姆表测阻值为R电阻时,通过表头的电流为I,表针相对于表盘左侧转过的角度为θ,则图所示图像可能正确描述I或R与θ关系的是___________(选填图像下的字母)。
A.
B.
C.D.
(3)某同学想用该多用电表(记为A)的欧姆挡。测量另一只完全相同的多用电表(记为B)的2.5V量程电压挡的内阻,已知B多用电表的2.5V量程直流电压挡的内阻约为十几千欧。
①将红表笔插入A多用电表的“+”插孔,黑表笔插入另一个插孔,测置前,先将多用电表A的选择开关调到欧姆挡的_________挡,然后进行欧姆调零。
②将B多用电裘的选择开关调到直流电压挡2.5V,将A表的红表笔连接B多用电表的_______(填“+”或“一”)插孔,黑表笔连接另一个插孔。
③多用电表A的示数如图丙所示,则多用电表B直流电压挡2.5V的内阻为RV=________Ω。
④该同学还想估算多用电表A内电池的电动势,他从多用电表A的表盘读出调好的多用电表A的中值电阻为15000Ω,测多用电表B直流电压挡2.5V的内阻时,多用电表B的表盘电压示数也如图丙所示,则多用电表A内电池的电动势约为___________(保留位有效数字)。
参考答案
1.2
入
右
190
电压
0~2.5V
【详解】
(1)[1]由题图甲可知,电流挡需要将电阻与表头并联从而达到分流作用;电阻挡需要内部电源对所测电阻供电,从而通过电流来间接反应电阻;电压挡需要将电阻与表头串联从而达到分压作用。综上所述可知开关接入1、2端时,为电流挡。根据串并联电路规律可知,当开关接入1端时,所测最大电流值为
当开关接入2端时,所测最大电流值为
所以2端为较小量程的电流挡。
[2]根据表内电源正负极方向可知正确测量时电流应从A表笔流入。
(2)[3]欧姆调零时,指针应偏转到刻度盘的零刻度处,即最右侧。
[4]由题图乙可知待测电阻的阻值为190Ω。
(3)[5][6]根据[1]题分析可知当转换开关S接入“5”端时,多用电表的功能是测电压。此时所测电压最大值为
即量程为0~2.5V。
2.①③
1.45(±0.02)
0.75(±0.02)
偏小
【详解】
(1)[1]因黑箱中可能有电源,所以不能直接用多用电表的电阻挡测量a、b间的电阻,①不妥;当用电流表直接测a、b间的电流时,电流表有可能将内部电源短接而造成损坏,所以③不妥;用电压挡可以测a、b间的输出电压。
(2)[2]连线时应使尽可能多的点在线上,不在线上的点应均匀分布在图线两侧,连线如图所示。
[3]根据闭合电路欧姆定律可得
结合图像可得电源电动势
[4]内阻
(3)[5]由于电压表有一定电阻,所以当电流表的读数为零时,电压表的读数小于电源电动势,图线的纵截距小于电源电动势,即测得的电动势偏小。
[6]由于电压表的分流作用使得电流的测量值偏小,而当外电阻为零时,短路电流为图线的横截距(纵轴坐标从0开始),所以图像的斜率绝对值小于电源内阻值,即测得的电源内阻偏小,同时电动势的测量值也偏小。
3.1
23.2
1.43
200
150
【详解】
(2)[1]在欧姆表内部,黑表笔接电源的正极,红表笔接内部电源的负极,所以将电阻箱阻值调大最大,再将图a中多用电表的红表笔和1端相连,黑表笔连接2,使得电流从电流表的“+”接线柱流入;
(3)[2]根据电阻箱的读数方法可知,该读数为
(4)[3][4]根据
可得
图像的斜率为
解得
图像与纵坐标的截距为
解得
(5)[5]中值电阻等于内电阻,所以电阻“×10”档内部的电路总电阻为
4.)1.47
mA
1.10×103
Ω
2.95
V
B
160
880
【详解】
(1)[1][2][3]B端是与“1”相连,多用电表为直流电流2.5mA档,则读数为1.47mA。若此时B端是与“3”相连,多用电表为欧姆×100
Ω挡,则读数为1.10×103
Ω。若此时B端是与“5”相连,多用电表为直流电压5V档,则读数为2.95V。
(2)[4]电阻R6为欧姆档的调零电阻,使用欧姆挡时,先将两表笔短接,调整R6使电表指针指在表盘右端电阻“0”位置。故选B。
(3)[5][6]由电路结构可得
5.正
AD
C
CD
【详解】
(1)[1]根据多用电表的实验原理可知,红表笔应插入多用电表的正插孔
(2)[2]
A.一节干电池的电动势为1.5V,所以可以用此多用表的直流2.5V档来测量一节干电池的电动势,故A正确;
B.多用电表不可以直接测量干电池内阻,因为多用表内部存在电源。故B错误;
C.测量同一电阻,当换用不同倍率时,必须要重新进行“欧姆调零”,故C错误;
D.测量结束时,应把多用表的选择开关置于“”档,或交流电压的最高档,长期不用应取出电池,故D正确。
故选AD。
(3)[3]
AB.探究感应电流的产生条件,用多用电表的交流电流档。故AB错误;
C.探究变压器原副线圈电压与匝数的关系,用多用电表的交流电压档。故C正确;
D.测量充电后平行板电容器两极板间的电势差U,应用静电计。故D错误。
故选C。
(4)[4]
A.利用此装置做“探究功与速度变化的关系”的实验时,要让绳子上的张力就是小车所受的合外力,需要平衡摩擦力。故A错误;
B.利用此装置做“探究小车速度随时间变化规律”的实验时,并不研究小车的受力情况,所以不需要平衡摩擦力。故B错误;
C.利用此装置做“探究物体的加速度a与力F、质量M的关系”的实验时,除应平衡摩擦力外,还必须满足小车的质量远大于砝码与砝码盘的总质量,这样的话,小车所受的合外力可以近似等于砝码与砝码盘的总质量,故C正确;
D.利用此装置“探究加速度a与力F的关系”每次改变砝码及砝码盘总质量之后,由平衡方程可知,不需要重新平衡摩擦力。故D正确。
故选CD。
6.AB
S
T
“0刻度线”
1500
×100
60
2000
3000
【详解】
(1)[1]A.当选择开关S旋到位置3时,是电阻档,某同学测量时电阻时,由于粗心将红黑表笔接反,对测量结果没有影响,选项A正确。
B.当选择开关S旋到位置6时是电压表,因表笔为红表笔,则正确测量时A表笔电势高于B表笔电势,选项B正确;
C.当选择开关S旋到1时,电流计上只并联一个电阻R1,则分流电阻较小,量程大,即对应是电流档10mA的量程,选项C错误;
D.
因黑表笔接欧姆档内部电源的正极,可知B表笔为黑表笔,A表笔为红表笔,选项D错误。
故选AB。
(2)①[2]旋动部件S,使指针对准电流的“0”刻线。
②将K旋转到电阻挡适当的倍率的位置。
③[3][4]将插入“+”“一”插孔的表笔短接,旋动部件T,
使指针对准电阻的“0刻线”。
(3)[5][6]已知表头G的满偏电流为500μA,内阻为1000Ω,则
此时通过图2虚线框内的满偏电流为3mA,图中选择开关旋到4时,内部电源电动势为4.5V,欧姆调零后
红黑表笔之间接入一个待测电阻,发现表头G刚好半偏,则
解得
Rx=1500Ω
在AB之间接的电阻为1500Ω,选择的倍率为
“×100”
档;
[7]因接1时是电流I1=10mA档,接2时是电流I2=3mA档,则
联立解得
R1=60Ω
R2=140Ω
[8]当接5时是电压U1=4V量程,当接6时是电压U2=10V量程,则
其中IG=3mA
解得
R4=2000Ω
[9]若选择倍率不变,将AB间接入另一个未知电阻R,发现表盘指针偏转了,
则
解得AB之间接入的电阻
R′=3000Ω
7.A
22.0
②①⑤④
B
【详解】
(1)[1]多用电表未接入电路时,指针如图甲所示,需要调节部件A,使指针停在电流挡“0”刻度线位置。
(2)[2]调节好后,将选择开关拨至“”直流电压挡测量电压,指针如图乙中所示,则读数为22.0V。
(3)[3]使用多用电表测电阻时,将选择开关旋转到“”挡,进行欧姆调零,然后将两表笔接待测电阻两端,指针如图乙中所示,则指针偏角过小,即档位选择过低,则为了得到比较淮确的测量结果需要换更高的档位,然后调零,再进行测量,最后整理仪器,即操作正确顺序是②①⑤④;
(4)[4]A.甲图是用多用电表直流电压档测量小灯泡两端的电压,红表笔应该接小灯泡的左端,选项A错误;
B.乙图是用多用电表直流电流档测量电路中的电流,红表笔接正极,选项B正确;
C.丙图是用多用电表欧姆挡测量小灯泡的电阻,应该把小灯泡从电路中断开,选项C错误;
D.丁图是用多用电表欧姆挡测量二极管的反向电阻,红表笔应该接二极管的正极,选项D错误。
故选B。
8.红
1500
40
18
162
【详解】
(1)[1]电流从红表笔流入多用表,根据多用表内部的电源可知,多用电表的a插孔插入的是红表笔。
(2)[2]
当选择开关S合向“1”时,R3未接入电路,多用表内阻较小,所以欧姆表对应的倍率挡为。
[3]
当选择开关S合向“2”时,欧姆表对应的倍率挡为,则欧姆调零后,多用表内阻为中值读数与倍率的乘积,即1500Ω。
(3)[4]
把选择开关S合向“1”,电流表满偏时,欧姆表调零,此时多用表内阻为150Ω,则流过电源的电流为
[5][6]
把选择开关S合向“1”,欧姆调零时,电流表满偏,则有
把选择开关S合向“2”,欧姆调零时,电流表满偏,则有
联立解得
,
9.
600
不变
【详解】
(1)[1]根据平衡条件有
解得
(2)[2]根据闭合电路欧姆定律有
由乙图可知
联立可得
(3)[3]亳安表指针半偏,则有
代入数据解得
(4)[4]根据操作过程可知,当内阻增大,仍会使得电流表满偏,则电阻R1会变小,即r+R1之和仍旧会不变,也就是说测量结果也会不变。
10.1.10V
1.19
220
无
【详解】
(1)[1]
多用电表的选择开关旋转到直流电压档,最小分度值是0.05V,由图甲可知,电表的读数为1.10V。
(2)①[2]由题给实验仪器,可用电流表和电阻箱测量,设计电路如图所示。
②[3]由闭合电路欧姆定律可知
E=I(R+Rg+r)
变形可得
由图丙可得图象的斜率等于电源电动势,电动势即为
[4]图象的截距的绝对值等于电源内阻和电流表内阻之和,电池的内阻有
Rg+r=0.32×103Ω
r=0.32×103Ω?Rg=320Ω?100Ω=220Ω
③[5]由设计的电路和计算思路,可知本实验无系统误差。
11.3.45
欧姆表
黑
电压表
【详解】
(1)[1]接“1、2”接线柱时,电阻和表头并联,当=0.01A时,I=0.3A,所以
解得
(2)[2][3]当选用“1、3”接线柱,电阻和表头并联并且和串联将,将单刀双掷开关掷向a时,该表为欧姆表,根据红进黑出,“1”接线柱应插入黑表笔。
(3)[4][5]将选用“1、3”接线柱,将单刀双掷开关掷向b时为电压表,当电阻的阻值为,I=0.3A,则有
所以量程为0~301V。
12.
A
变小
1250-
1350Ω
电压小于1.7V,未导通,电阻很大∶电压大于1.
7V,随电压增大,电阻变小
【详解】
(1)[1]
此时多用电表读数为
[2]
电表中的电流流向是“红进黑出”,也就是从“+”接线柱流入,从“-”接线柱流出,当多用电表的红表笔接在二极管的A引脚,指针几乎无偏转,说明此时测量反向电阻。根据二极管的单向导电性,可以加道A引脚是正极。
[3]当换新电池时,其电动势偏大,内阻减小。从而使电路中的电流变大,电阻的示数将变小。
(2)[4]流过发光二极管的电流较小,电流表内接,且滑动变阻器选R2并采用分压式接法,如图所示
[5]电压为2V时,流过发光二极管的电流约为1.5mA,所以发光二极管的阻值约为
[6]电压小于
,未导通,电阻很大;图像的倾斜程度表示电阻的倒数,电压大于,随电压增大,电阻变小
13.T
0
AD
×1K或×1000
-
16000
2.3
【详解】
(1)[1]先欧姆调零,则调节T,S为机械调零。
[2]欧姆调零时指针在欧姆的0刻度线。
(2)[3]AB.电流表的刻度是均匀分布的,所以I与θ成正比,则A正确;B错误;
CD.欧姆表的刻度是不均匀的,则R与θ关系是非线性的,根据
由于I与θ成正比,电流大小可以用θ表示,则有
所以C错误;D正确;
故选AD。
(3)①[4]由于待测电阻是几十千欧,则选择开关调到欧姆挡的×1K或×1000挡,然后进行欧姆调零。
②[5]根据电流“红进黑出”的规律可知,将A表的红表笔连接B多用电表的-插孔,黑表笔连接+插孔。
③[6]欧姆表的读数为:刻度盘读数倍率=16=16000。
④[7]电压示数如图丙所示为
根据闭合电路欧姆定律有
