第13章电路初探同步必练--单元练习A卷 2021-2022学年苏科版九年级上册物理（含答案）

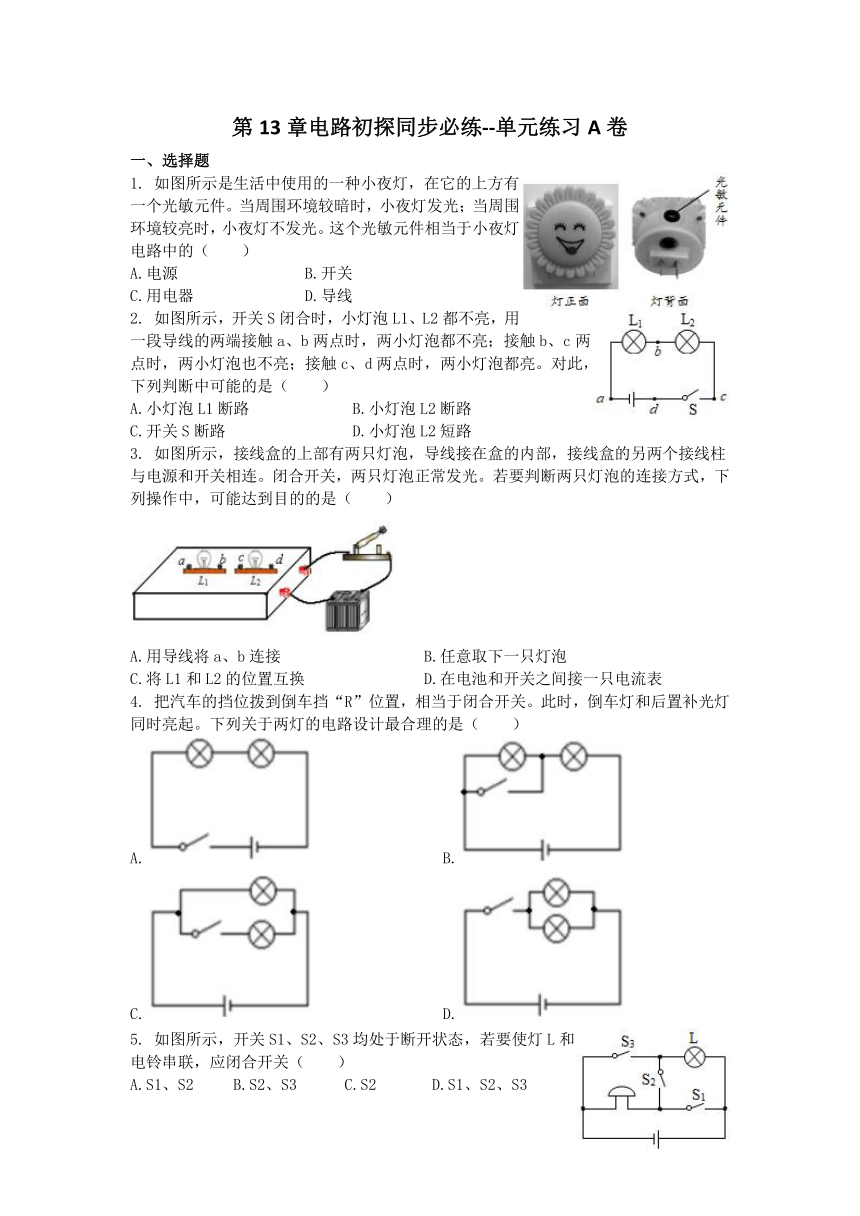

第13章电路初探同步必练--单元练习A卷
一、选择题
1.
如图所示是生活中使用的一种小夜灯，在它的上方有一个光敏元件。当周围环境较暗时，小夜灯发光；当周围环境较亮时，小夜灯不发光。这个光敏元件相当于小夜灯电路中的（　　）
A.电源
B.开关
C.用电器
D.导线
2.
如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时，两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（　　）
A.小灯泡L1断路
B.小灯泡L2断路
C.开关S断路
D.小灯泡L2短路
3.
如图所示，接线盒的上部有两只灯泡，导线接在盒的内部，接线盒的另两个接线柱与电源和开关相连。闭合开关，两只灯泡正常发光。若要判断两只灯泡的连接方式，下列操作中，可能达到目的的是（　　）
A.用导线将a、b连接
B.任意取下一只灯泡
C.将L1和L2的位置互换
D.在电池和开关之间接一只电流表
4.
把汽车的挡位拨到倒车挡“R”位置，相当于闭合开关。此时，倒车灯和后置补光灯同时亮起。下列关于两灯的电路设计最合理的是（　　）
A.
B.
C.
D.
5.
如图所示，开关S1、S2、S3均处于断开状态，若要使灯L和电铃串联，应闭合开关（　　）
A.S1、S2
B.S2、S3
C.S2
D.S1、S2、S3

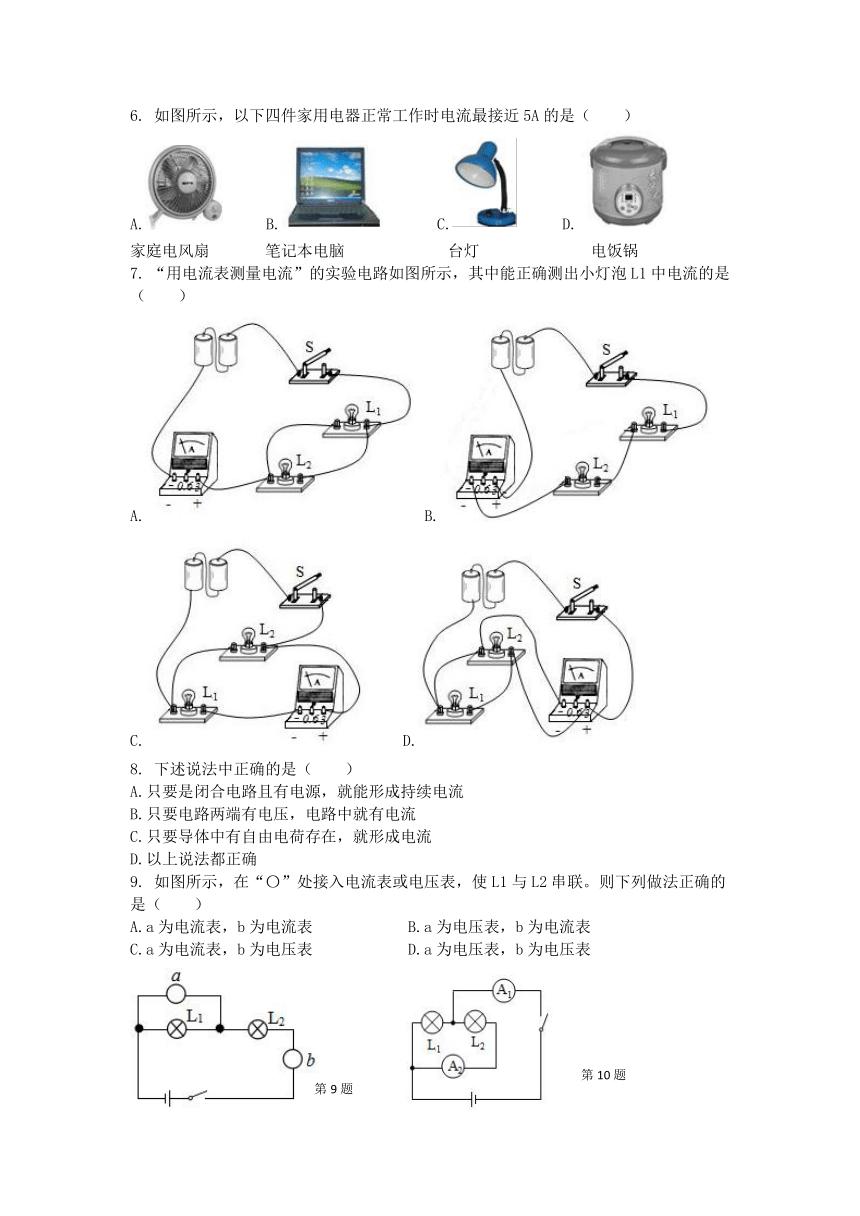

6.
如图所示，以下四件家用电器正常工作时电流最接近5A的是（　　）
A.
B.
C.
D.
家庭电风扇
笔记本电脑
台灯
电饭锅
7.
“用电流表测量电流”的实验电路如图所示，其中能正确测出小灯泡L1中电流的是（　　）
A.
B.
C.
D.
8.
下述说法中正确的是（　　）
A.只要是闭合电路且有电源，就能形成持续电流
B.只要电路两端有电压，电路中就有电流
C.只要导体中有自由电荷存在，就形成电流
D.以上说法都正确
9.
如图所示，在“〇”处接入电流表或电压表，使L1与L2串联。则下列做法正确的是（　　）
A.a为电流表，b为电流表
B.a为电压表，b为电流表
C.a为电流表，b为电压表
D.a为电压表，b为电压表

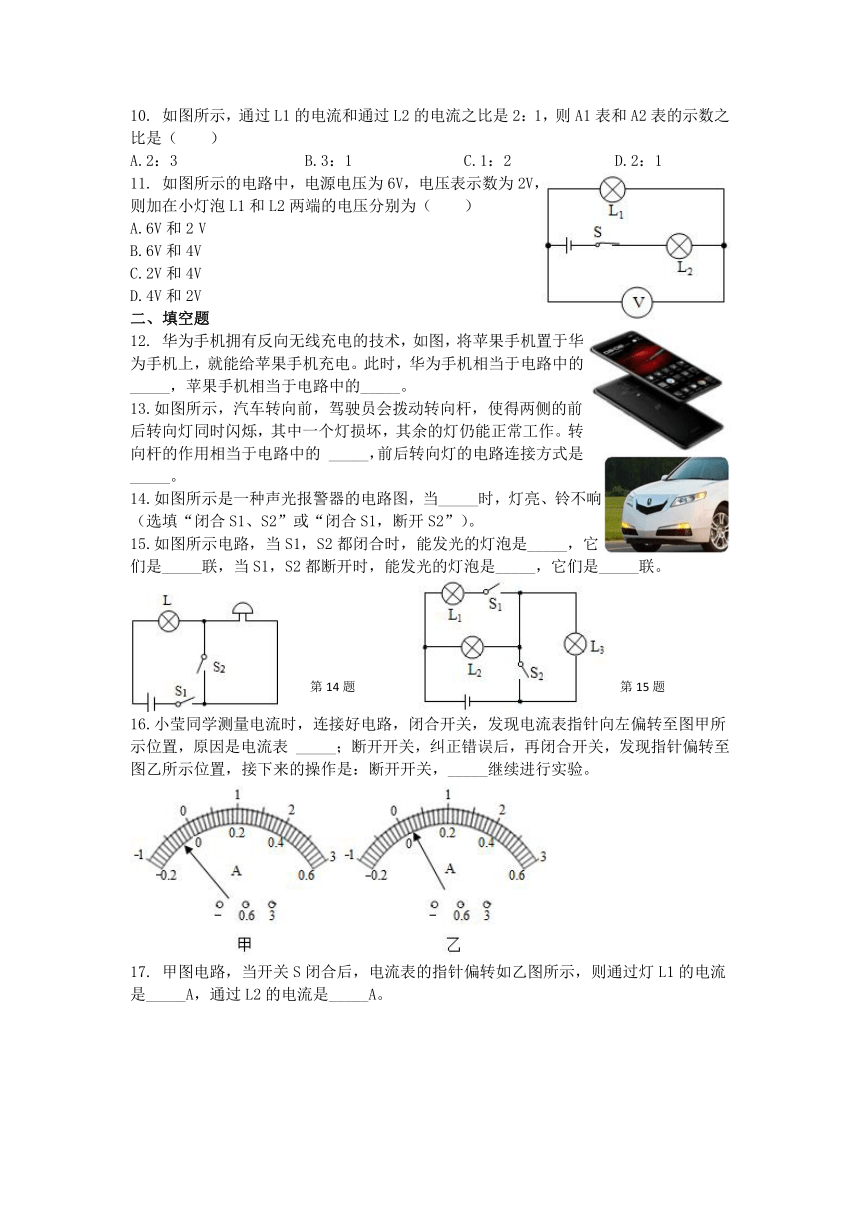

10.
如图所示，通过L1的电流和通过L2的电流之比是2：1，则A1表和A2表的示数之比是（　　）
A.2：3
B.3：1
C.1：2
D.2：1
11.
如图所示的电路中，电源电压为6V，电压表示数为2V，则加在小灯泡L1和L2两端的电压分别为（　　）
A.6V和2
V
B.6V和4V
C.2V和4V
D.4V和2V
二、填空题
12.
华为手机拥有反向无线充电的技术，如图，将苹果手机置于华为手机上，就能给苹果手机充电。此时，华为手机相当于电路中的_____，苹果手机相当于电路中的_____。
13.如图所示，汽车转向前，驾驶员会拨动转向杆，使得两侧的前后转向灯同时闪烁，其中一个灯损坏，其余的灯仍能正常工作。转向杆的作用相当于电路中的
_____，前后转向灯的电路连接方式是
_____。
14.如图所示是一种声光报警器的电路图，当_____时，灯亮、铃不响（选填“闭合S1、S2”或“闭合S1，断开S2”）。
15.如图所示电路，当S1，S2都闭合时，能发光的灯泡是_____，它们是_____联，当S1，S2都断开时，能发光的灯泡是_____，它们是_____联。
16.小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表
_____；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，_____继续进行实验。
17.
甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，则通过灯L1的电流是_____A，通过L2的电流是_____A。
18.
如图所示的电路，电流表要和被测用电器_____联；当开关S闭合后，电流表测量的是通过_____（选填：“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的读数是_____。
19.
如图所示，电源电压6V，S闭合后，电压表的示数为3.6V，则L1两端电压是_____V；L2两端电压是_____V。
三、解答题
20.如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。
21.
请在图中以笔画线添加一根导线，使灯L1与灯L2并联。
如图甲是小王在探究并联电路中电流规律的实验电路图：
（交流与评估）
（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了_____
（2）他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：_____
（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是_____；在排除故障后，电流表的示数如图丙所示，则电流表的示数为_____A。
（4）实验结束后，小王又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A1的示数_____（选填“变大”“变小”或“不变”），电流表A2的示数_____（选填“变大”“变小”或“不变”）．
23.
在“探究串联电路的电压规律”时，小明同学设计了如图所示的电路。
（1）在拆接电路时，开关必须_____，这是为了防止_____；若无法估计电路电路中电压的大小时，应选用_____量程并采用_____的方法；
（2）开关闭合后，电压表测灯_____两端的电压；
（3）为了测量BC两点间的电压，小明将电压表接A点的线改接到C点，闭合开关后，发现_____（填选项字母序号）；
A.电压表无示数
B.示数超过电压表量程
C.电压表指针反转
（4）排除故障后，小明完成了实验，并把数据记录在下表中。分析实验数据得出两个实验结论：UAC
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
①串联电路两端的总电压_____各部分电路两端电压之和；
②串联电路中，各部分电路两端电压相等；
（5）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是_____；另外，小明的实验在设计方案上还存在另一个不足之处是_____。
第13章电路初探同步必练--单元练习A卷答案
1、B
2、C
3、B
4、D
5、C
6、D
7、C
8、A
9、B
10、B
11、C
12、电源；用电器
13、开关；并联
14、闭合S
1
、S
2
15、L
1
、L
2
；并；L
2
、L
3
；串
16、正负接线柱接反了；换接0～0.6A的量程
17、0.3；0.9
串；L
2
；0.28A
2.4；3.6
（1）断开开关；（2）L
1
断路；（3）电流表正负接线柱接反了；0.24；（4）不变；变大
（1）断开；电路短路；大；试触；（2）L
1
；（3）C；（4）①等于；
（5）两灯规格相同；只有?次实验。
第10题
第9题
第15题
第14题
第21题
第20题
