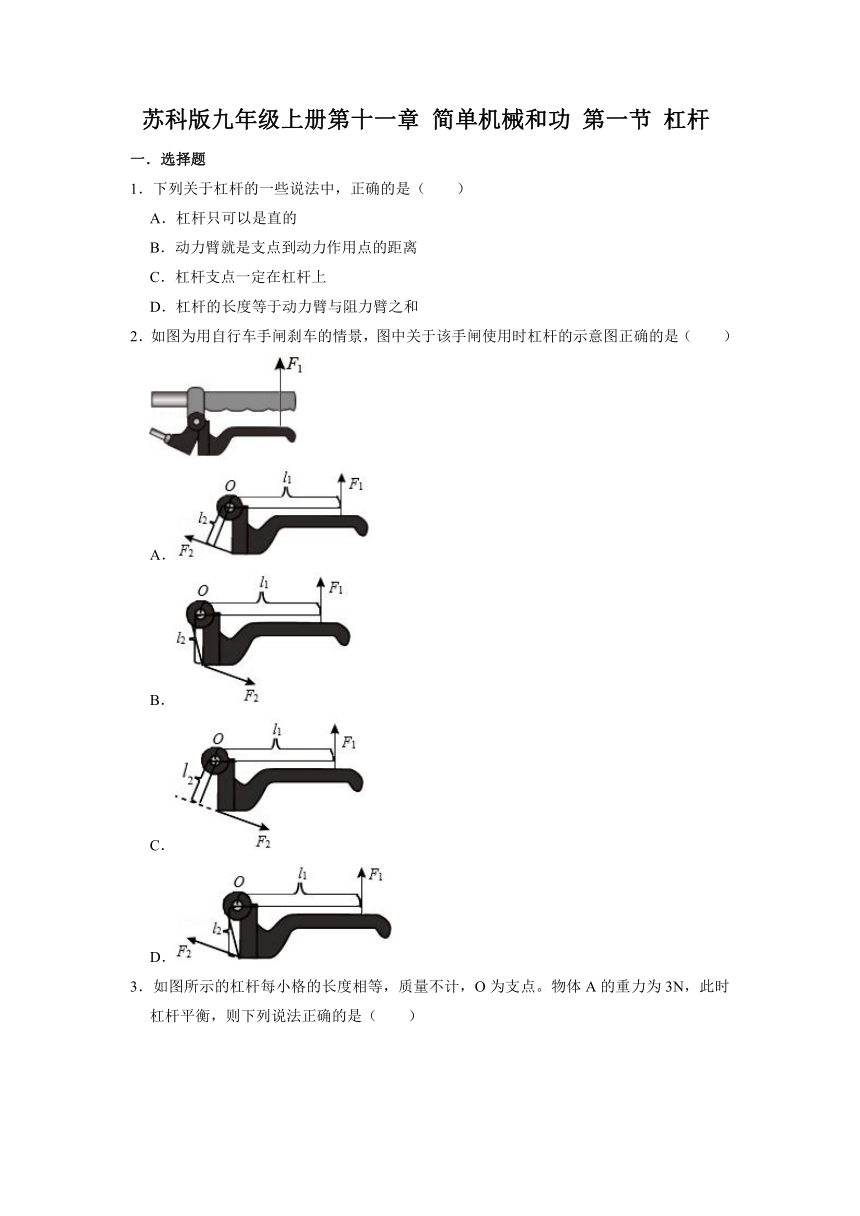

第十一章 简单机械和功 第一节 杠杆2021－2022学年苏科版九年级上册（含答案）

苏科版九年级上册第十一章
简单机械和功
第一节
杠杆
一．选择题
1．下列关于杠杆的一些说法中，正确的是（　　）
A．杠杆只可以是直的
B．动力臂就是支点到动力作用点的距离
C．杠杆支点一定在杠杆上
D．杠杆的长度等于动力臂与阻力臂之和
2．如图为用自行车手闸刹车的情景，图中关于该手闸使用时杠杆的示意图正确的是（　　）
A．
B．
C．
D．

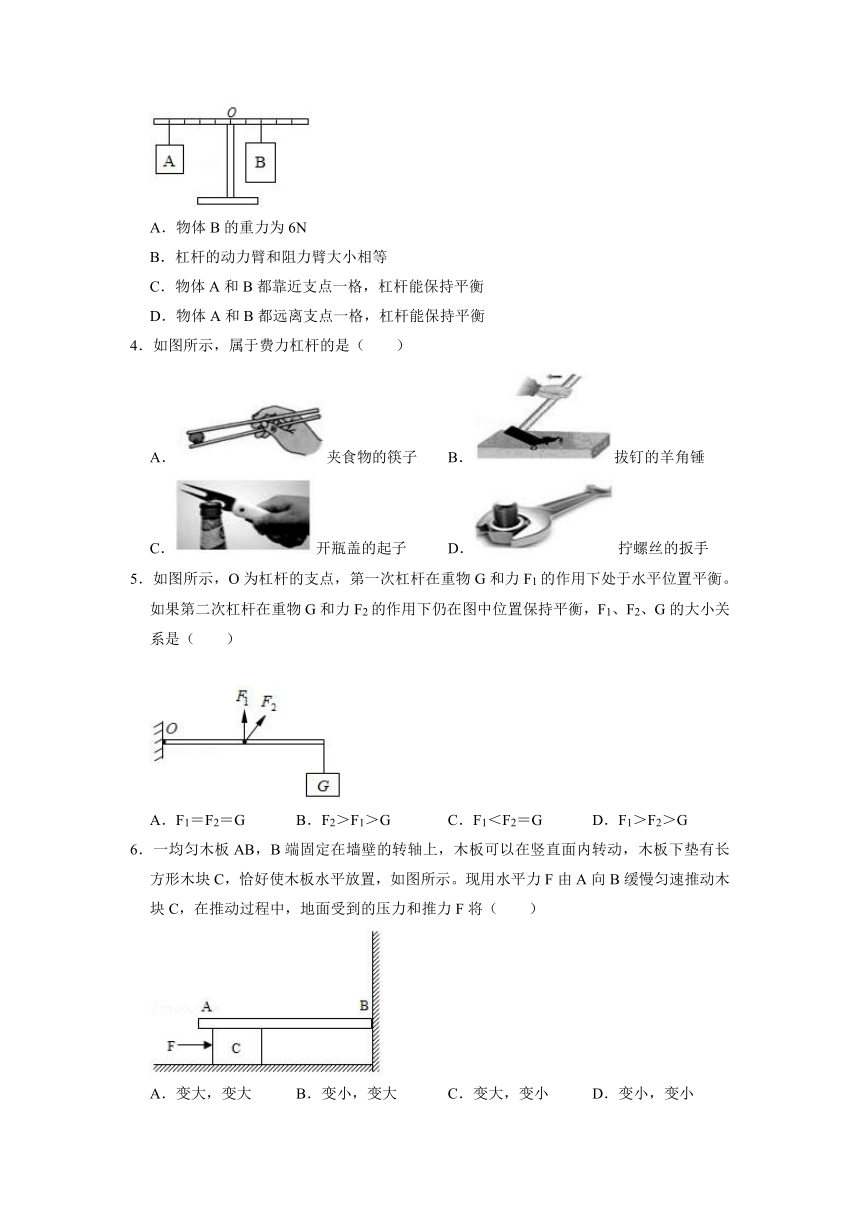

3．如图所示的杠杆每小格的长度相等，质量不计，O为支点。物体A的重力为3N，此时杠杆平衡，则下列说法正确的是（　　）
A．物体B的重力为6N
B．杠杆的动力臂和阻力臂大小相等
C．物体A和B都靠近支点一格，杠杆能保持平衡
D．物体A和B都远离支点一格，杠杆能保持平衡
4．如图所示，属于费力杠杆的是（　　）
A．夹食物的筷子
B．拔钉的羊角锤
C．开瓶盖的起子
D．拧螺丝的扳手
5．如图所示，O为杠杆的支点，第一次杠杆在重物G和力F1的作用下处于水平位置平衡。如果第二次杠杆在重物G和力F2的作用下仍在图中位置保持平衡，F1、F2、G的大小关系是（　　）
A．F1＝F2＝G
B．F2＞F1＞G
C．F1＜F2＝G
D．F1＞F2＞G
6．一均匀木板AB，B端固定在墙壁的转轴上，木板可以在竖直面内转动，木板下垫有长方形木块C，恰好使木板水平放置，如图所示。现用水平力F由A向B缓慢匀速推动木块C，在推动过程中，地面受到的压力和推力F将（　　）
A．变大，变大
B．变小，变大
C．变大，变小
D．变小，变小
7．如图重为G的木棒在水平力F的作用下，绕固定点沿逆时针方向缓慢转动接近水平位置，在棒与竖直方向的夹角逐渐增大的过程中，下列说法中错误的是（　　）
A．动力F变大，但不能拉到水平位置
B．阻力臂逐渐变大
C．动力F变大，动力臂逐渐变小
D．动力F与动力臂乘积大小不变
二．填空题
8．如图所示，一轻质杠杆水平支在支架上，OA：OC＝2：1，G1重为60N，G2重为20N，则绳子对G1的拉力为
　
　N，此时G1对地面的压力为
　
　N。
9．如图甲是同学们常用的燕尾夹，AB＝BC。当用力摁住C点打开该夹子时，可把点
　
　看作支点，此时夹子可近似看作
　
　（选填“省力”、“费力”或“等臂”）杠杆。如图乙所示，螺丝刀手柄上的花纹是为了
　
　，螺纹
　
　（选填“密”或“稀”）一些的螺丝钉拧起来更省力。
10．搬运砖头的独轮车，车厢和砖头所受的总重力G＝1000N。独轮车有关尺寸如图所示。该独轮车是一个
　
　杠杆（选填“省力”或“费力”），推车时，人手向上的力F＝　
　N。
11．如图所示为一轻质杠杆，重为50N的物体挂在杠杆的中点，在a位置时拉力F的大小为
　
　N，若拉力F始终与杠杆保持垂直，那么。将杠杆从b位置拉到a位置的过程中，拉力F的大小将
　
　。（选填“变大”“变小”或“不变”）
12．做俯卧撑时，可以把身体简化成一个杠杆模型。若一名中学生的体重为500N，如甲图所示，为了保持平衡，地面对手的支持力F应为　
　N。如乙图所示小美同学用食品夹夹取面包时，若要使手指捏食品夹的力小一些，则手指捏食品夹的位置A应
　
　（选填“靠近”、“远离”）支点。
三．实验探究题
13．如图所示是某同学做“探究杠杆平衡条件”的实验装置，杠杆上相邻刻线间的距离相等。
（1）实验前，杠杆静止于如图甲所示的位置，你认为此时杠杆平衡吗？　
　（填“平衡”或“不平衡”）。
（2）为使图甲中的杠杆在水平位置平衡，应将平衡螺母向
　
　（填“左”或“右”）端调节。这样做既便于从杠杆上直接读出
　
　，也能排除杠杆的
　
　对实验的影响。
（3）如图乙所示，杠杆在水平位置平衡后，在A点挂两个重均为0.5N的钩码，在B点竖直向下拉弹簧测力计（弹簧测力计的重力不计），仍使杠杆在水平位置平衡，此时弹簧测力计的示数为
　
　N；用弹簧测力计斜拉时，再次使杠杆在水平位置平衡，弹簧测力计的示数将
　
　（填“变大”、“变小”或“不变”）。
（4）该同学改变钩码数量和悬挂位置进行了多次实验，其目的是为了
　
　（填“减小误差”或“寻找普遍规律”）。
14．在做“探究杠杆的平衡条件”的实验中：
（1）图甲所示，应将左端的平衡螺母向
　
　（选填“左”或“右”）调，使杠杆在
　
　位置平衡，目的是
　
　。
（2）调节平衡后，在杠杆两侧挂不同数量的钩码，移动钩码位置，使杠杆在水平位置再次平衡，如图乙。此时，若杠杆两边同时各去掉一个钩码，则杠杆
　
　（选填“能”或“不能”）平衡，若不平衡，则
　
　（选填“左”或“右”）端下沉。改变钩码的数量及位置多次实验，小明得出杠杆的平衡条件
　
　。
（3）如图丙所示，若不在B点挂钩码，改用弹簧测力计在B点向下拉杠杆，弹簧测力计由竖直方向逐渐向左转动，杠杆始终保持水平平衡，则弹簧测力计的示数将逐渐
　
　（选填“增大”或“减小”）。
参考答案
一．选择题1．C；
2．A；
3．A；
4．A；
5．B；
6．A；
7．D；
二．填空题
8．10；50；
9．B；等臂；增大摩擦；密；
10．省力；300；
11．25；变大；
12．300；远离；
三．实验探究题
13．平衡；右；力臂；重力；1.5；变大；寻找普遍规律；
14．左；水平；便于测量力臂；不能；左；F1L1＝F2L2；增大；
