15.4 电流的测量同步练习 2021-2022学年人教版物理九年级全一册（含答案）

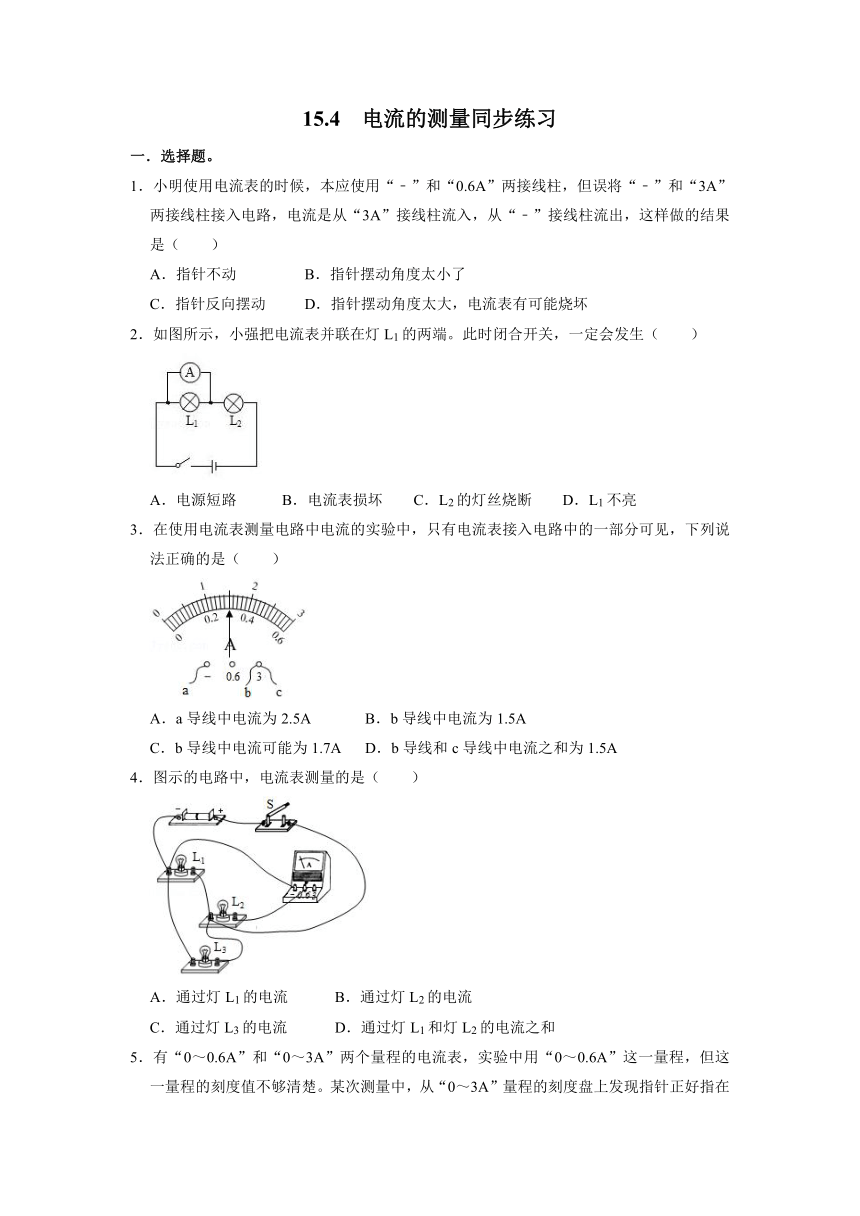

15.4
电流的测量同步练习
一．选择题。
1．小明使用电流表的时候，本应使用“﹣”和“0.6A”两接线柱，但误将“﹣”和“3A”两接线柱接入电路，电流是从“3A”接线柱流入，从“﹣”接线柱流出，这样做的结果是（　　）
A．指针不动
B．指针摆动角度太小了
C．指针反向摆动
D．指针摆动角度太大，电流表有可能烧坏
2．如图所示，小强把电流表并联在灯L1的两端。此时闭合开关，一定会发生（　　）
A．电源短路
B．电流表损坏
C．L2的灯丝烧断
D．L1不亮
3．在使用电流表测量电路中电流的实验中，只有电流表接入电路中的一部分可见，下列说法正确的是（　　）
A．a导线中电流为2.5A
B．b导线中电流为1.5A
C．b导线中电流可能为1.7A
D．b导线和c导线中电流之和为1.5A
4．图示的电路中，电流表测量的是（　　）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L3的电流
D．通过灯L1和灯L2的电流之和
5．有“0～0.6A”和“0～3A”两个量程的电流表，实验中用“0～0.6A”这一量程，但这一量程的刻度值不够清楚。某次测量中，从“0～3A”量程的刻度盘上发现指针正好指在2.3A的刻度线上，则实际电流大小为（　　）
A．0.7A
B．2.3A
C．0.43A
D．0.46A

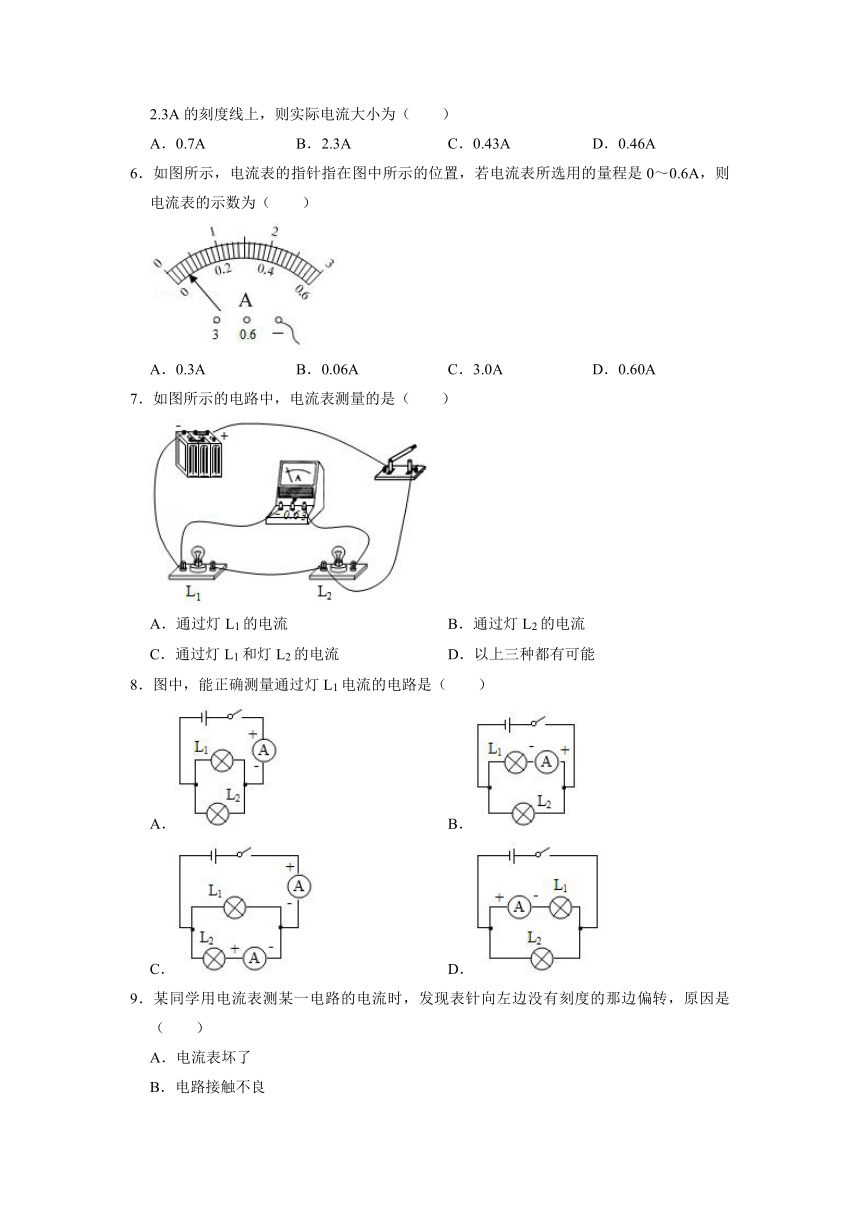

6．如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0～0.6A，则电流表的示数为（　　）
A．0.3A
B．0.06A
C．3.0A
D．0.60A
7．如图所示的电路中，电流表测量的是（　　）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L1和灯L2的电流
D．以上三种都有可能
8．图中，能正确测量通过灯L1电流的电路是（　　）
A．
B．
C．
D．
9．某同学用电流表测某一电路的电流时，发现表针向左边没有刻度的那边偏转，原因是（　　）
A．电流表坏了
B．电路接触不良
C．“+”“﹣”接线柱接错了
D．电路中的电流超过了电流表的测量范围

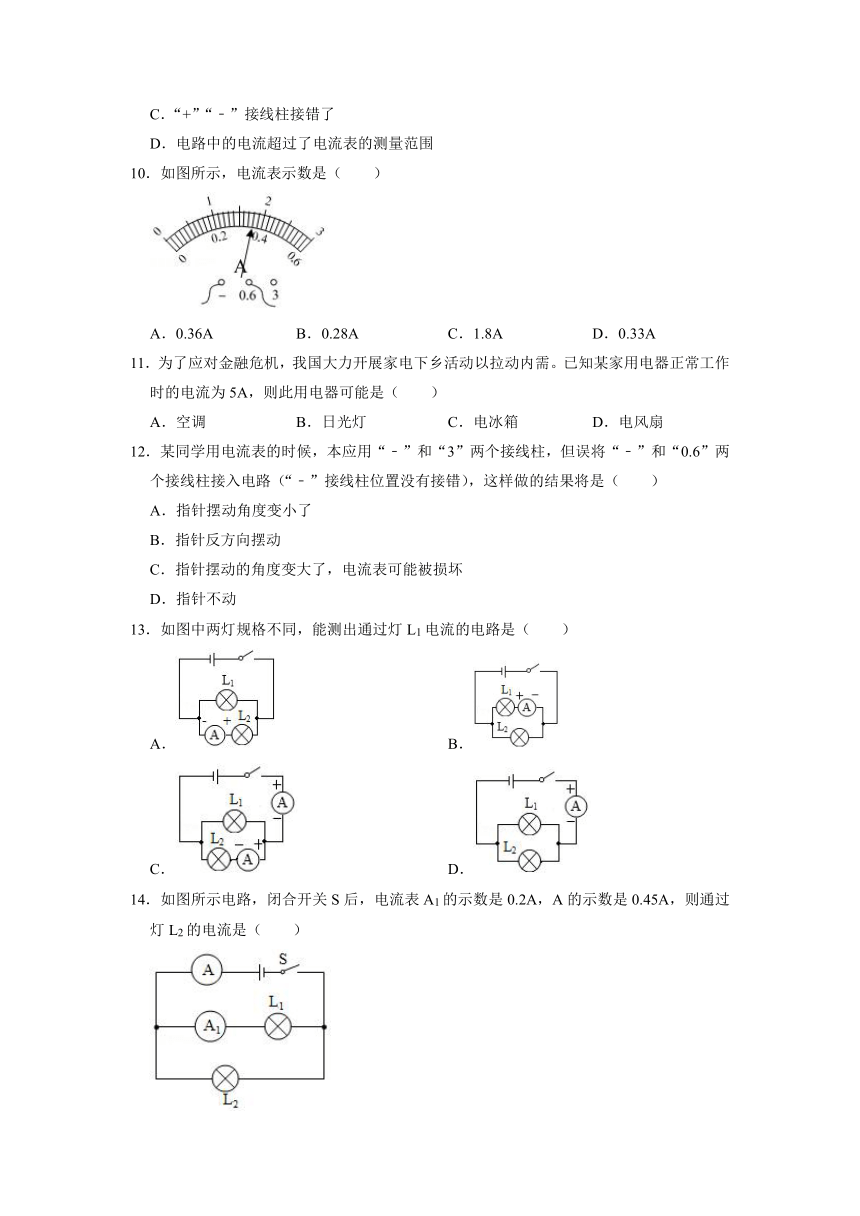

10．如图所示，电流表示数是（　　）
A．0.36A
B．0.28A
C．1.8A
D．0.33A
11．为了应对金融危机，我国大力开展家电下乡活动以拉动内需。已知某家用电器正常工作时的电流为5A，则此用电器可能是（　　）
A．空调
B．日光灯
C．电冰箱
D．电风扇
12．某同学用电流表的时候，本应用“﹣”和“3”两个接线柱，但误将“﹣”和“0.6”两个接线柱接入电路（“﹣”接线柱位置没有接错），这样做的结果将是（　　）
A．指针摆动角度变小了
B．指针反方向摆动
C．指针摆动的角度变大了，电流表可能被损坏
D．指针不动
13．如图中两灯规格不同，能测出通过灯L1电流的电路是（　　）
A．
B．
C．
D．
14．如图所示电路，闭合开关S后，电流表A1的示数是0.2A，A的示数是0.45A，则通过灯L2的电流是（　　）
A．0.2A
B．0.25A
C．0.45A
D．0.65A

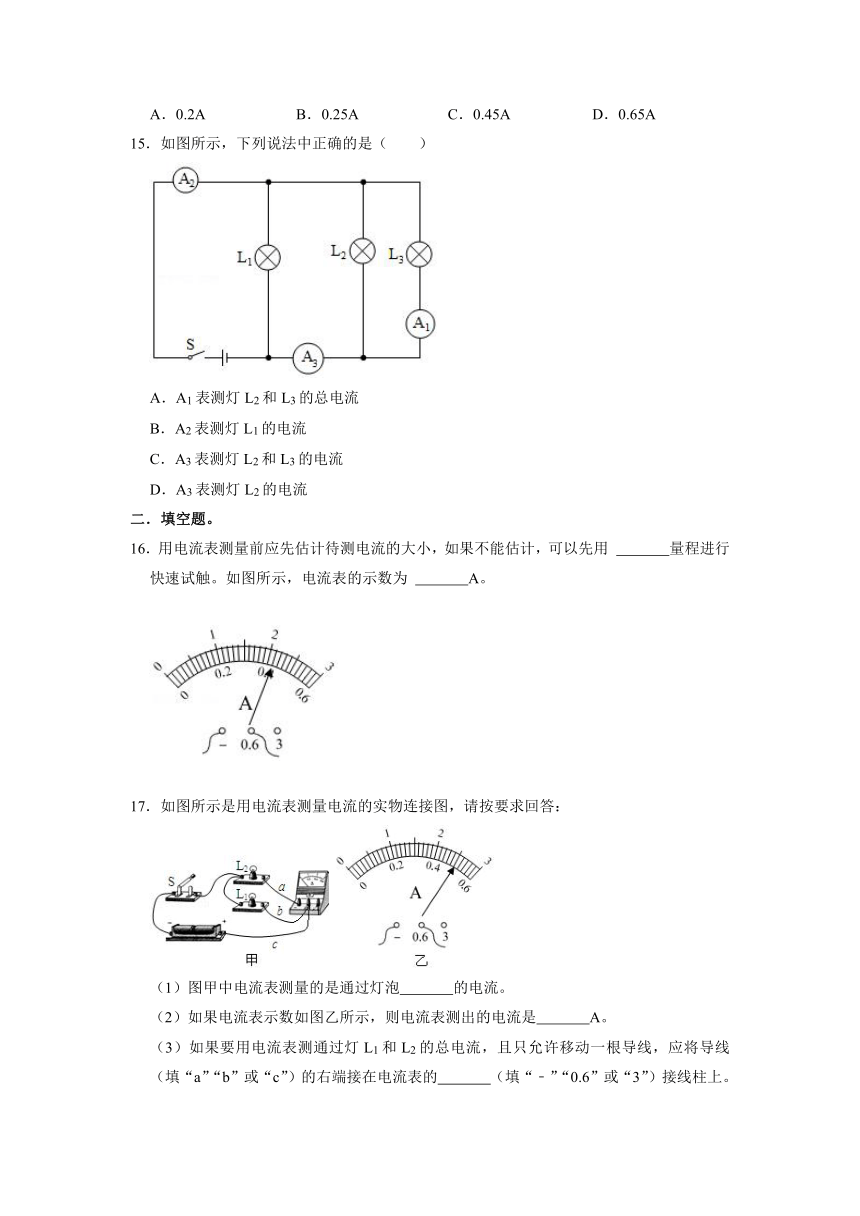

15．如图所示，下列说法中正确的是（　　）
A．A1表测灯L2和L3的总电流
B．A2表测灯L1的电流
C．A3表测灯L2和L3的电流
D．A3表测灯L2的电流
二．填空题。
16．用电流表测量前应先估计待测电流的大小，如果不能估计，可以先用
　
　量程进行快速试触。如图所示，电流表的示数为
　
　A。
17．如图所示是用电流表测量电流的实物连接图，请按要求回答：
（1）图甲中电流表测量的是通过灯泡　
　的电流。
（2）如果电流表示数如图乙所示，则电流表测出的电流是　
　A。
（3）如果要用电流表测通过灯L1和L2的总电流，且只允许移动一根导线，应将导线　
　（填“a”“b”或“c”）的右端接在电流表的　
　（填“﹣”“0.6”或“3”）接线柱上。

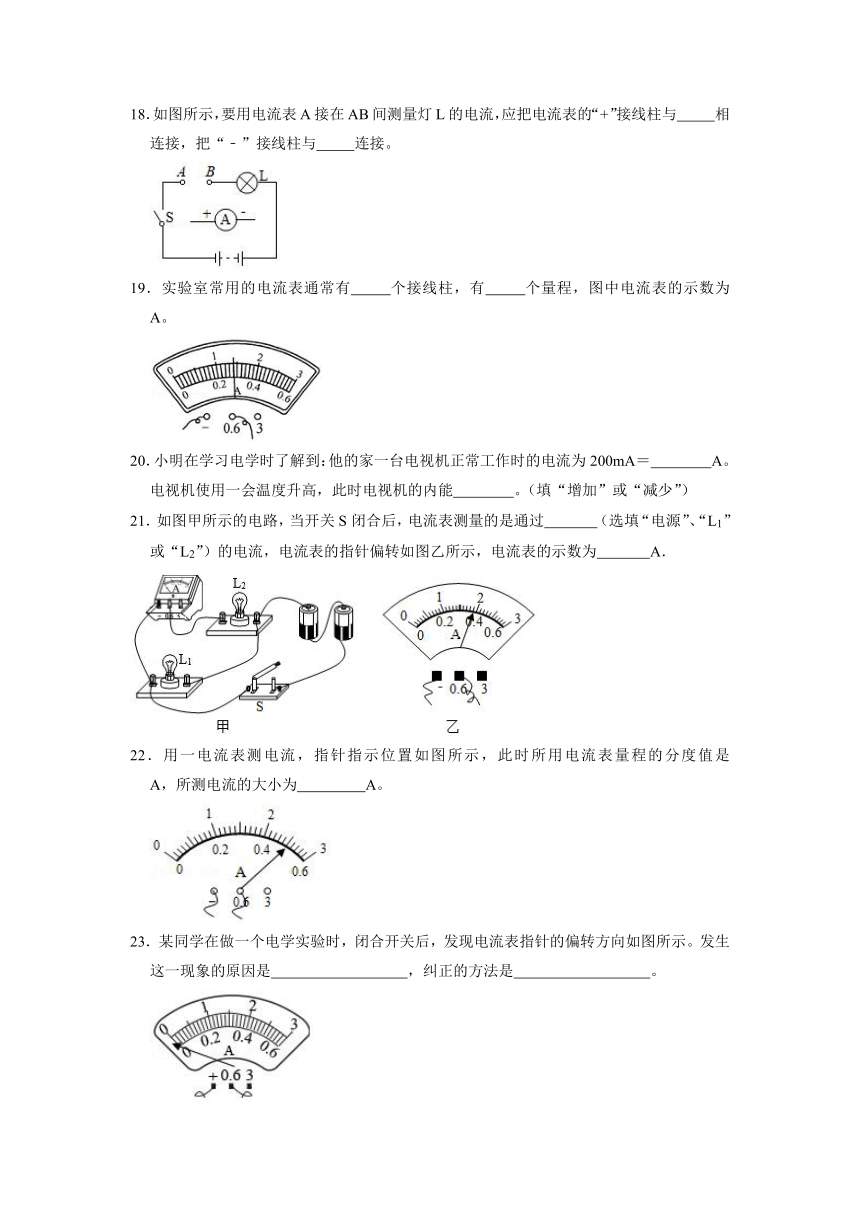

18．如图所示，要用电流表A接在AB间测量灯L的电流，应把电流表的“+”接线柱与　
　相连接，把“﹣”接线柱与　
　连接。
19．实验室常用的电流表通常有　
　个接线柱，有　
　个量程，图中电流表的示数为　
　A。
20．小明在学习电学时了解到：他的家一台电视机正常工作时的电流为200mA＝　
　A。电视机使用一会温度升高，此时电视机的内能　
　。（填“增加”或“减少”）
21．如图甲所示的电路，当开关S闭合后，电流表测量的是通过　
　（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图乙所示，电流表的示数为　
　A．
22．用一电流表测电流，指针指示位置如图所示，此时所用电流表量程的分度值是　
　A，所测电流的大小为　
　A。
23．某同学在做一个电学实验时，闭合开关后，发现电流表指针的偏转方向如图所示。发生这一现象的原因是　
　，纠正的方法是　
　。
24．如图所示的电表量程是　
　，接入电路前指针如图所示是因为　
　。
三．作图题。
25．根据图1电路图连接图2实物图。
26．根据下面的实物图画出与之对应的电路图。
15.4
电流的测量同步练习参考答案与试题解析
一．选择题。
1．小明使用电流表的时候，本应使用“﹣”和“0.6A”两接线柱，但误将“﹣”和“3A”两接线柱接入电路，电流是从“3A”接线柱流入，从“﹣”接线柱流出，这样做的结果是（　　）
A．指针不动
B．指针摆动角度太小了
C．指针反向摆动
D．指针摆动角度太大，电流表有可能烧坏
【分析】电流表的正确使用方法：电流表和被测量的用电器串联；让电流从“+”接线柱流入，从“﹣”接线柱流出；不能超出电流表的最大量程；绝对不允许不经过用电器而直接把电流表连在电源的两极上。
【解答】解：本应使用“+”和“0.6”两接线柱，说明电流较小，将“+”和“3”两接线柱接入电路，而电流还是从“+”流入，从“3”流出，说明电流方向正确，指针会正向偏转，只是偏转角度会变小。
故选：B。
【点评】此题主要考查的是学生对电流表的正确使用方法和使用过程中的注意事项，若使用的量程过大，则偏转角度会太小，不便于读出示数。
2．如图所示，小强把电流表并联在灯L1的两端。此时闭合开关，一定会发生（　　）
A．电源短路
B．电流表损坏
C．L2的灯丝烧断
D．L1不亮
【分析】电流表的电阻很小，在电路中相当于导线，使用时应该串联在电路中，当它并联在某个用电器两端时，电流表把该用电器短路。
【解答】解：如图所示，电流表并联在电灯L1两端，电灯L1被短路，L1不会发光；
电流表与灯L2串联接入电路，电源不会短路；灯L2发光，通过电流表和灯L2的电流较大，可能会烧断L2的灯丝或损坏电流表，但不是一定会烧断或损坏。故A不会发生，BC不一定会发生，D一定会发生。
故选：D。
【点评】本题考查了电流表的特点，注意：电流表电阻很小，相当于导线，使用时串联在电路里。
3．在使用电流表测量电路中电流的实验中，只有电流表接入电路中的一部分可见，下列说法正确的是（　　）
A．a导线中电流为2.5A
B．b导线中电流为1.5A
C．b导线中电流可能为1.7A
D．b导线和c导线中电流之和为1.5A
【分析】读图可知电流表接入的接线柱是“﹣”和“3”，所以量程选择的是0～3A，读数由图可知，画出等效电路，分析作答即可。
【解答】解：电流表的接线等效为下图所示：
由题中图可知电流表的量程选择的是0～3A，分度值是0.1A，所以图中电流表的读数为I＝1.5A，由等效电路图可知，该电路为并联电路的一部分，则：
A、a导线中的电流即电流表的读数，Ia＝I＝1.5A，故A不符合题意；
B、若b导线为干路中的导线，则Ib＝Ic+Ia，Ib＞1.5A，若a导线为干路中的导线，则Ia＝Ib+Ic，Ib＜1.5A，若c导线为干路中的导线，则Ic＝Ia+Ib，则Ib可以是任意电流值，综上所述，b导线中的电流不是确定值，故B不符合题意；
C、因Ia＝1.5A，若b导线为干路中的导线，且Ic＝0.2A，则Ib＝Ia+Ic＝1.5A+0.2A＝1.7A，或c导线为干路中的导线，且Ic＝3.2A，则Ib＝Ic﹣Ia＝3.2A﹣1.5A＝1.7A，故C符合题意；
D、若a导线为干路中的导线，则Ia＝Ib+Ic＝1.5A，所以b导线和c导线电流之和可能为1.5A，而若a为支路，则Ib+Ic＞Ia＝1.5A，故D不符合题意。
故选：C。
【点评】画出等效电路图，分析电路连接为并联电路的一部分，根据并联电路电流规律作答即可。
4．图示的电路中，电流表测量的是（　　）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L3的电流
D．通过灯L1和灯L2的电流之和
【分析】电流表在使用时要和被测用电器串联使用。先分析电路，观察电流表和哪个用电器串联使用。
【解答】解：分析电路可知，三只灯泡并联在电路中，电流表和灯泡L2串联，故电流表测量灯泡L2的电流。
故选：B。
【点评】本题考查电流表的使用方法及电路元件连接方式的辨别，属于基础题目。
5．有“0～0.6A”和“0～3A”两个量程的电流表，实验中用“0～0.6A”这一量程，但这一量程的刻度值不够清楚。某次测量中，从“0～3A”量程的刻度盘上发现指针正好指在2.3A的刻度线上，则实际电流大小为（　　）
A．0.7A
B．2.3A
C．0.43A
D．0.46A
【分析】电流表的指针是同一刻度时，大量程的读数是小量程的读数的5倍。
【解答】解：电流表的0﹣3A的量程的分度值为0.1A，0﹣0.6A的量程的分度值为0.02A，
实验中用0～0.6A量程时，分度值为0.02A，所以从0～0.6A量程的刻度盘上读数是从0～3A量程的刻度盘读数的．则实际电流为：I＝×2.3A＝0.46A；
故当指针正好指在2.3A的刻度上时，小量程对应的刻度是0.46A。
故选：D。
【点评】本题考查了电流表的读数。读数时要看清使用的量程和对应的分度值。
6．如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0～0.6A，则电流表的示数为（　　）
A．0.3A
B．0.06A
C．3.0A
D．0.60A
【分析】电流表的读数：确定使用的量程，确定每一个大格和每一个小格各代表多少。
【解答】解：电流表所选用的量程是0～0.6A，分度值为0.02A，示数为0.06A。
故选：B。
【点评】本题考查了电流表的正确使用方法和读数，属于基础知识。
7．如图所示的电路中，电流表测量的是（　　）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L1和灯L2的电流
D．以上三种都有可能
【分析】如图所示的电路，根据串并联电路电流路径的特点判断两灯泡的连接方式，分析电流的流向。
【解答】解：开关闭合后，电流从电源正极开始分支，一路经过灯泡L2、电流表，另一路经过灯泡L1，然后两路汇合共同流向负极，因此两灯并联连接；电流表测量灯泡L2的电流。
故选：B。
【点评】本题考查了电路的基本连接方式以及电流表测量的对象。正确使用电流表是初中学生学习应掌握的一种基本测量仪器。
8．图中，能正确测量通过灯L1电流的电路是（　　）
A．
B．
C．
D．
【分析】电流表使用时要串联在电路中，并且电流从“+”接线柱流入，从“﹣”接线柱流出。
【解答】解：A、电流表在干路上测的是干路的电流，故A错误；
B、电流表与L1串联，测的是L1的电流，并且正负接线柱连接正确，故B正确；
C、测量干路中的电流表连接正确，但下面电流表与L2串联，测L2中的电流，并且正负接线柱错误，故C错误；
D、电流表与L1串联，测的是L1的电流，但正负接线柱连接错误，故D错误。
故选：B。
【点评】本题考查了电流表的使用，电流表要测量哪个电灯的电流就要与哪个电灯串联，并且正负接线柱要接正确。
9．某同学用电流表测某一电路的电流时，发现表针向左边没有刻度的那边偏转，原因是（　　）
A．电流表坏了
B．电路接触不良
C．“+”“﹣”接线柱接错了
D．电路中的电流超过了电流表的测量范围
【分析】在使用电流表时，要将电流表串联在电路中，被测电流不能超过量程，电流要从“+”接线柱进“﹣”接线柱出，不能将电流表直接接在电源两极上。
【解答】解：电流表指针向左边没有刻度的那边偏转，说明电流表的“+”“﹣”接线柱接反了。
故选：C。
【点评】本题考查了电流表的使用，属于基础知识，只要了解电流表的正确使用是不难解答的。
10．如图所示，电流表示数是（　　）
A．0.36A
B．0.28A
C．1.8A
D．0.33A
【分析】电流表读数时，要看清量程和分度值，按照指针的位置读数。
【解答】解：由图可知，电流表的量程为0～0.6A，分度值为0.02A，因此电流表的读数为0.36A。
故选：A。
【点评】本题考查了电流表的读数，会根据电表的量程和分度值读出示数的大小是本题的关键。
11．为了应对金融危机，我国大力开展家电下乡活动以拉动内需。已知某家用电器正常工作时的电流为5A，则此用电器可能是（　　）
A．空调
B．日光灯
C．电冰箱
D．电风扇
【分析】家庭电路电压是220V，已知电路电流，由P＝UI求出用电器的功率；然后根据对家用电器功率的了解逐一分析，做出选择。
【解答】解：
该用电器的功率P＝UI＝220V×5A＝1100W；
A、空调属于大功率用电器，其功率在1000W以上，故A符合题意；
B、日光灯的功率在40W左右，故B不符合题意；
C、电冰箱的功率在200W，故C不符合题意；
D、电风扇的功率一般约为60W，故D不符合题意。
故选：A。
【点评】本题考查了对家用电器功率和电功率公式的了解与掌握，家用电器的电流，我们不是很熟悉，我们对用电器的功率了解多一些，我们可以先算出用电器的功率，根据功率大小做出选择。
12．某同学用电流表的时候，本应用“﹣”和“3”两个接线柱，但误将“﹣”和“0.6”两个接线柱接入电路（“﹣”接线柱位置没有接错），这样做的结果将是（　　）
A．指针摆动角度变小了
B．指针反方向摆动
C．指针摆动的角度变大了，电流表可能被损坏
D．指针不动
【分析】根据电流表的使用规则进行解答，即
①电流表要串联在电路中；
②电流要从“+”接线柱流入，从“﹣”接线柱流出（否则指针反转）。
③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程）。
④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线。若将电流表连到电源的两极上，轻则使电流表损坏，重则烧坏电流表、电源、导线）。
【解答】解：本应使用“﹣”和“3”两接线柱，说明电流较大，使用大量程，若使用小量程，指针摆动的角度变大了，电流表可能被损坏。
故选：C。
【点评】本题考查了电流表的正确使用，电流表是电学实验中经常用到的电学仪器，它的正确使用是我们应当掌握的基本技能。
13．如图中两灯规格不同，能测出通过灯L1电流的电路是（　　）
A．
B．
C．
D．
【分析】电流表应与被测用电器串联，且电流要从正接线柱流入，从负接线柱流出，据此分析。
【解答】解：A、图中电流表与灯L2串联，且电流正进负出，能正确测出通过灯L2的电流，故A错误；
B、图中电流表与灯L1串联，但其正负接线柱接反了，故B错误；
C、图中电路为并联电路，两个电流表分别测出干路和支路电流，相减得出L1电流，故C正确；
D、图中电流表接在干路上，且电流正进负出，测量的是干路电流，故D错误。
故选：C。
【点评】知道电流表的连接方法，注意既要与被测灯泡串联，同时还要使接线柱连接。
14．如图所示电路，闭合开关S后，电流表A1的示数是0.2A，A的示数是0.45A，则通过灯L2的电流是（　　）
A．0.2A
B．0.25A
C．0.45A
D．0.65A
【分析】由图知，两灯并联，A测干路电流，A1测灯泡L1的电流，由并联电路的电流特点可计算出通过灯L2的电流。
【解答】解：
由电路图知，L1、L2并联，A测干路电流，A1测通过灯泡L1的电流，
因并联电路中干路电流等于各支路电流之和，
所以通过L2的电流：I2＝IA﹣IA1＝0.45A﹣0.2A＝0.25A。
故选：B。
【点评】本题并联电路的电流特点认识和理解，关键是正确分析电路的连接方式和电流表的作用。
15．如图所示，下列说法中正确的是（　　）
A．A1表测灯L2和L3的总电流
B．A2表测灯L1的电流
C．A3表测灯L2和L3的电流
D．A3表测灯L2的电流
【分析】分析电路图，得出三灯泡的连接方式，进而得出三个电流表的位置，确定其测量对象。
【解答】解：由电路图可知，三灯泡并联，电流表A1测通过L3的电流，电流表A2测干路电流，电流表A3测通过L2、L3的电流之和；故ABD错、C正确。
故选：C。
【点评】本题考查了串并联电路的判断以及电流表的测量对象的确定，属于基础题目。
二．填空题。
16．用电流表测量前应先估计待测电流的大小，如果不能估计，可以先用
　较大　量程进行快速试触。如图所示，电流表的示数为
　0.42　A。
【分析】（1）使用电流表时，为了不超量程，一般先用较大量程进行试触；
（2）从图中看出电流表使用的是0～0.6A的量程，分度值为0.02A，根据指针位置读出电流表的示数。
【解答】解：（1）用电流表测量电路的电流时，如果不能估计电流大小，可以选用较大量程进行快速试触；
（2）电流表使用了0～0.6A的量程，分度值为0.02A，故电流为0.42A。
故答案为：较大；0.42。
【点评】本题考查了电流表的使用方法以及读数，难度不大。
17．如图所示是用电流表测量电流的实物连接图，请按要求回答：
（1）图甲中电流表测量的是通过灯泡　L2　的电流。
（2）如果电流表示数如图乙所示，则电流表测出的电流是　0.5　A。
（3）如果要用电流表测通过灯L1和L2的总电流，且只允许移动一根导线，应将导线　
　（填“a”“b”或“c”）的右端接在电流表的　﹣　（填“﹣”“0.6”或“3”）接线柱上。
【分析】（1）从图中可以看出L1与电流表串联后再与L2并联，开关在干路上；
（2）从图中看出电流表使用的是0﹣0.6A的量程，分度值为0.02A，根据指针的位置读数；
（3）用电流表测通过L1和L2的总电流，把电流表接在干路上。
【解答】解：
（1）由图甲可知，灯L1、L2并联，L2与电流表串联，因此电流表测L2的电流；
（2）图乙中电流表使用了0～0.6A的量程，分度值为0.02A，其读数为0.5A；
（3）要用电流表测通过L1、L2的总电流，应把电流表接在干路上，导线b的右端改接在电流表的负接线柱上即可。
故答案为：（1）L2；（2）0.5；（3）b；﹣。
【点评】此题考查了电流表的使用方法和串并联电路，同时也考查了电流表的读数和电路的改接，要会运用。
18．如图所示，要用电流表A接在AB间测量灯L的电流，应把电流表的“+”接线柱与　
　相连接，把“﹣”接线柱与　A　连接。
【分析】电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正极流入，负极流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上。
【解答】解：由电路图可以看出此电路的电流应该是从B流向A，所以电流表的“+”接线柱与B相连接，把“﹣”接线柱与A连接，让电流从电流表的正接线柱流入，负接线柱流出；
故答案为：B；A。
【点评】此题主要考查电流如何流过电流表，这是电流表使用的基本知识。
19．实验室常用的电流表通常有　3　个接线柱，有　2　个量程，图中电流表的示数为　0.28　A。
【分析】电流表有0～0.6A和0～3A两个量程，读示数时，一定要看好电流表所接量程和分度值。
【解答】解：实验室常用的电流表通常有1个负接线柱，2个正接线柱，所以一共有3个接线柱。
电流表有0～0.6A和0～3A两个量程，量程0～3A分度值为0.1A，0～0.6A为0.02A；图中用的是0～0.6A的量程，所以示数为：0.28A。
故答案为：3；
2；
0.28。
【点评】要了解电流表的表盘，读示数时，一定要看清电流表的量程和分度值。
20．小明在学习电学时了解到：他的家一台电视机正常工作时的电流为200mA＝　0.2　A。电视机使用一会温度升高，此时电视机的内能　增加　。（填“增加”或“减少”）
【分析】①1mA＝10﹣3A；
②物体温度升高，分子无规则运动加剧。内能增加。
【解答】解：200mA＝200×1mA＝200×10﹣3A＝0.2A；
内能与温度有关，温度越高，内能越大。所以电视机温度升高时内能增加。
故答案为：0.2；增加。
【点评】此题考查了电流的单位换算及内能的变化，是一道基础题，难度不大。
21．如图甲所示的电路，当开关S闭合后，电流表测量的是通过　L2　（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图乙所示，电流表的示数为　0.38　A．
【分析】分析电路的连接关系，电流表与待测电路串联；
根据电流表小量程读数。
【解答】解：原电路中，两灯并联，电流表与灯L2串联，所以电流表测灯L2的电流；
图乙中，电流表使用小量程，分度值为0.02A，示数为0.38A。
故答案为：L2；0.38。
【点评】本题考查电流表的使用方法及读数方法，属于基本题。
22．用一电流表测电流，指针指示位置如图所示，此时所用电流表量程的分度值是　0.02　A，所测电流的大小为　0.5　A。
【分析】根据电流表的量程和分度值结合指针的位置确定所测电流的大小。
【解答】解：由图可知，电流表的量程为0～0.6A，分度值为0.02A，所测电流的大小为0.5A。
故答案为：0.02；0.5。
【点评】本题考查了电流表的读数，是一道基础题目。
23．某同学在做一个电学实验时，闭合开关后，发现电流表指针的偏转方向如图所示。发生这一现象的原因是　电流表的正、负接线柱接反了　，纠正的方法是　把接在电流表正、负接线柱上的导线调换　。
【分析】电流表的使用规则是：①串联在电路中；②电流由正接线柱流入，负接线柱流出；③所测电流不能超过电流表的量程；④绝对不允许将电流表直接连在电源的两极上。
【解答】解：从表盘上可以看出，电流表的指针向“0”刻度线的左方偏转，发生了指针反向偏转的现象，这是由于电流不是从电流表的正接线柱流入电流表，即电流表的正、负接线柱接反了，只要把电流表的正、负接线柱上的导线调换一下就可以使指针向右偏转。
故答案为：电流表的正、负接线柱接反了；把接在电流表正、负接线柱上的导线调换。
【点评】此题考查电流表的正确连接。可采用观察比较法解答，属基本的实验技能。
24．如图所示的电表量程是　0～3A　，接入电路前指针如图所示是因为　电流表指针没有调零　。
【分析】根据电表的符号及刻度值可确定其量程；电表在使用前要调零。
【解答】解：
如图所示电表，上面有符号“A”，说明是电流表，它的测量范围0～3A，即量程是0～3A；
接入电路前指针如图所示，是因为电流表指针没有调零。
故答案为：0～3A；电流表指针没有调零。
【点评】本题考查了电流表的认识与使用，本题中的电流表与我们常用电流表不完全相同，要学会辨识。属基本仪器的使用，是我们应该熟练掌握的。
三．作图题。
25．根据图1电路图连接图2实物图。
【分析】分析电路的连接及电流表测量的电流，根据电路图连接实物图，注意电流从电流表的正接线柱流入。
【解答】解：原电路中，两灯并联，电流表A1测干路电流，A2测通过L2的电流，在没有特别说明的情况下，电流表一般选用小量程，根据电路图连接实物图，如下图所示：
【点评】本题考查根据电路图连接实物图，是基础题。
26．根据下面的实物图画出与之对应的电路图。
【分析】由实物图可知，从电源开始经开关S、电流表A1开始分支，一支经开关S1、灯泡L1、电流表A2；另一支经开关灯泡L2，汇合后共同回到负极。
【解答】解：
由分析可知，两灯并联，开关S和电流表A1在干路上，电流表A2和开关S1在L1支路上，由此画出电路图如图所示：
【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点。
