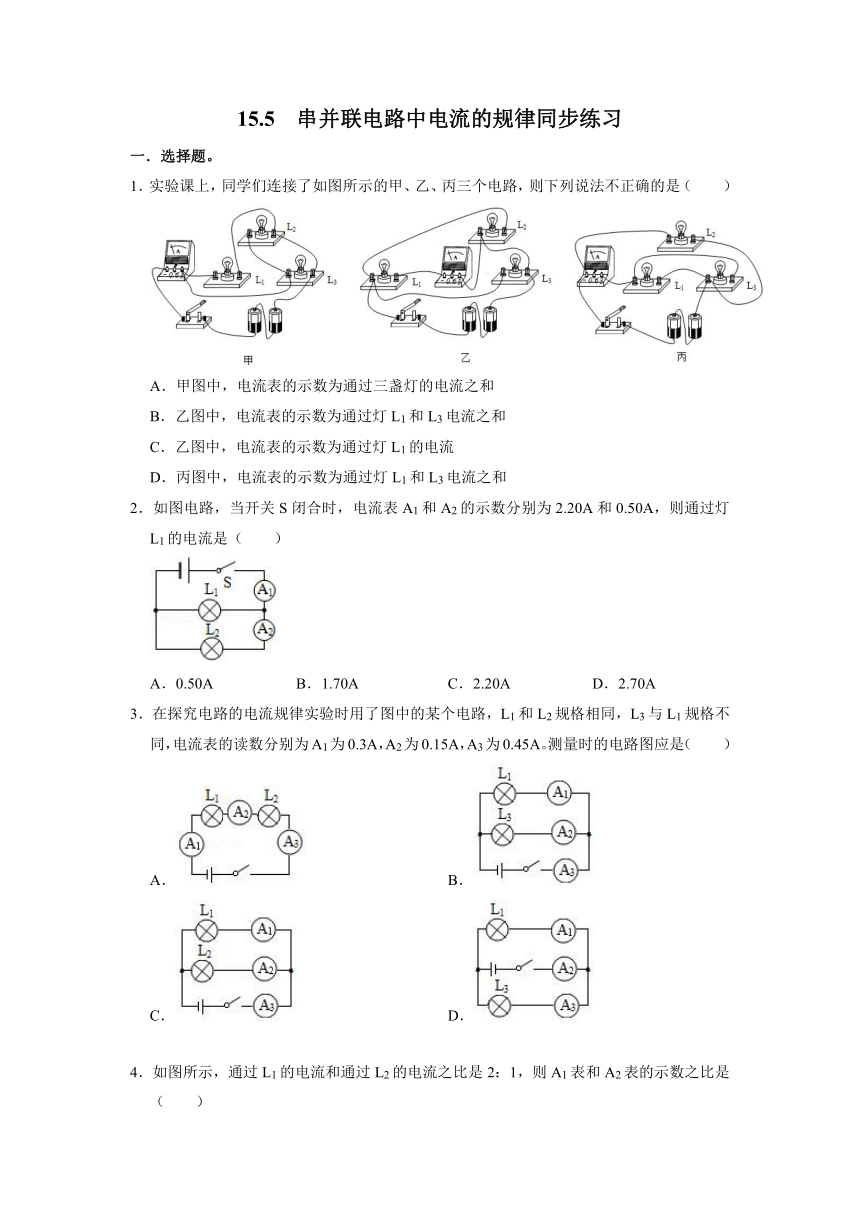

15.5 串、并联电路中电流的规律同步练习 2021-2022学年人教版物理九年级全一册（含答案）

15.5
串并联电路中电流的规律同步练习
一．选择题。
1．实验课上，同学们连接了如图所示的甲、乙、丙三个电路，则下列说法不正确的是（　　）
A．甲图中，电流表的示数为通过三盏灯的电流之和
B．乙图中，电流表的示数为通过灯L1和L3电流之和
C．乙图中，电流表的示数为通过灯L1的电流
D．丙图中，电流表的示数为通过灯L1和L3电流之和
2．如图电路，当开关S闭合时，电流表A1和A2的示数分别为2.20A和0.50A，则通过灯L1的电流是（　　）
A．0.50A
B．1.70A
C．2.20A
D．2.70A
3．在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（　　）
A．
B．
C．
D．

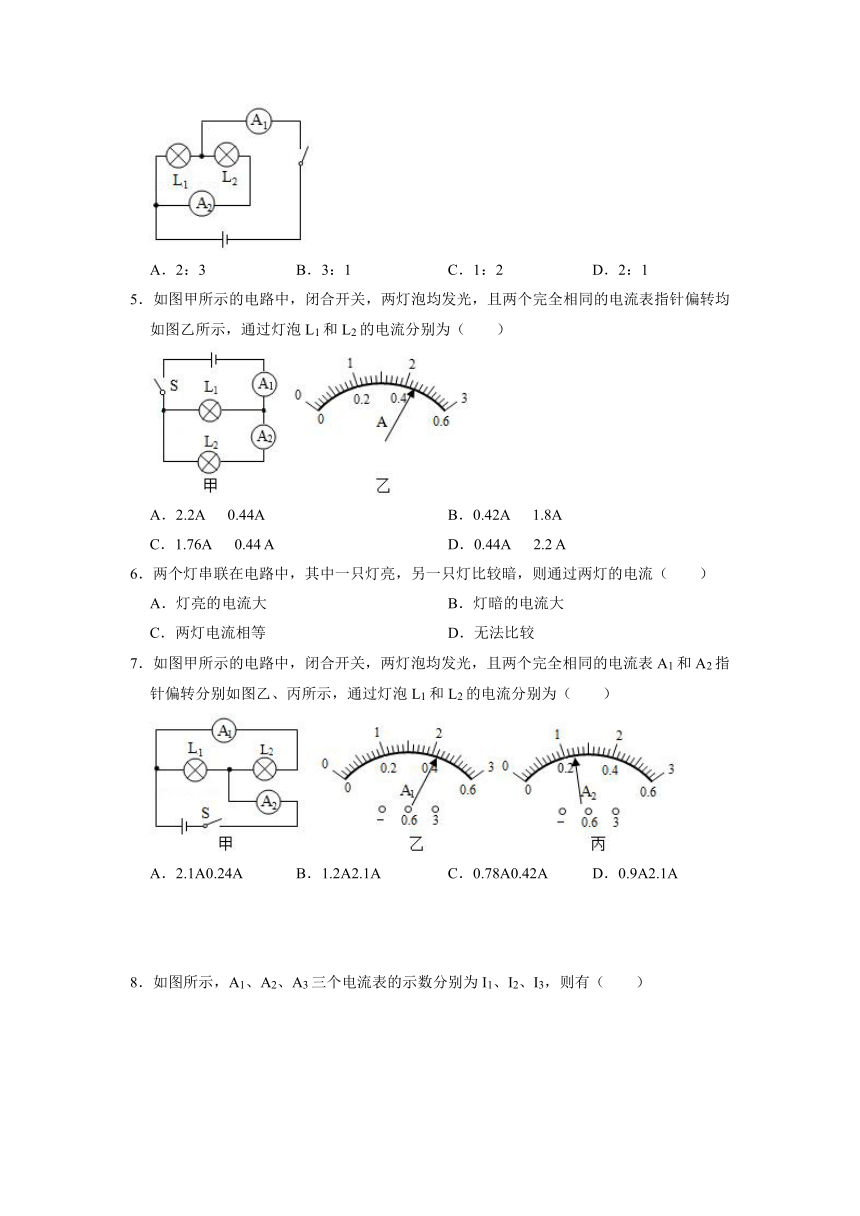

4．如图所示，通过L1的电流和通过L2的电流之比是2：1，则A1表和A2表的示数之比是（　　）
A．2：3
B．3：1
C．1：2
D．2：1
5．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．2.2A
0.44A
B．0.42A
1.8A
C．1.76A
0.44
A
D．0.44A
2.2
A
6．两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两灯的电流（　　）
A．灯亮的电流大
B．灯暗的电流大
C．两灯电流相等
D．无法比较
7．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表A1和A2指针偏转分别如图乙、丙所示，通过灯泡L1和L2的电流分别为（　　）
A．2.1A0.24A
B．1.2A2.1A
C．0.78A0.42A
D．0.9A2.1A

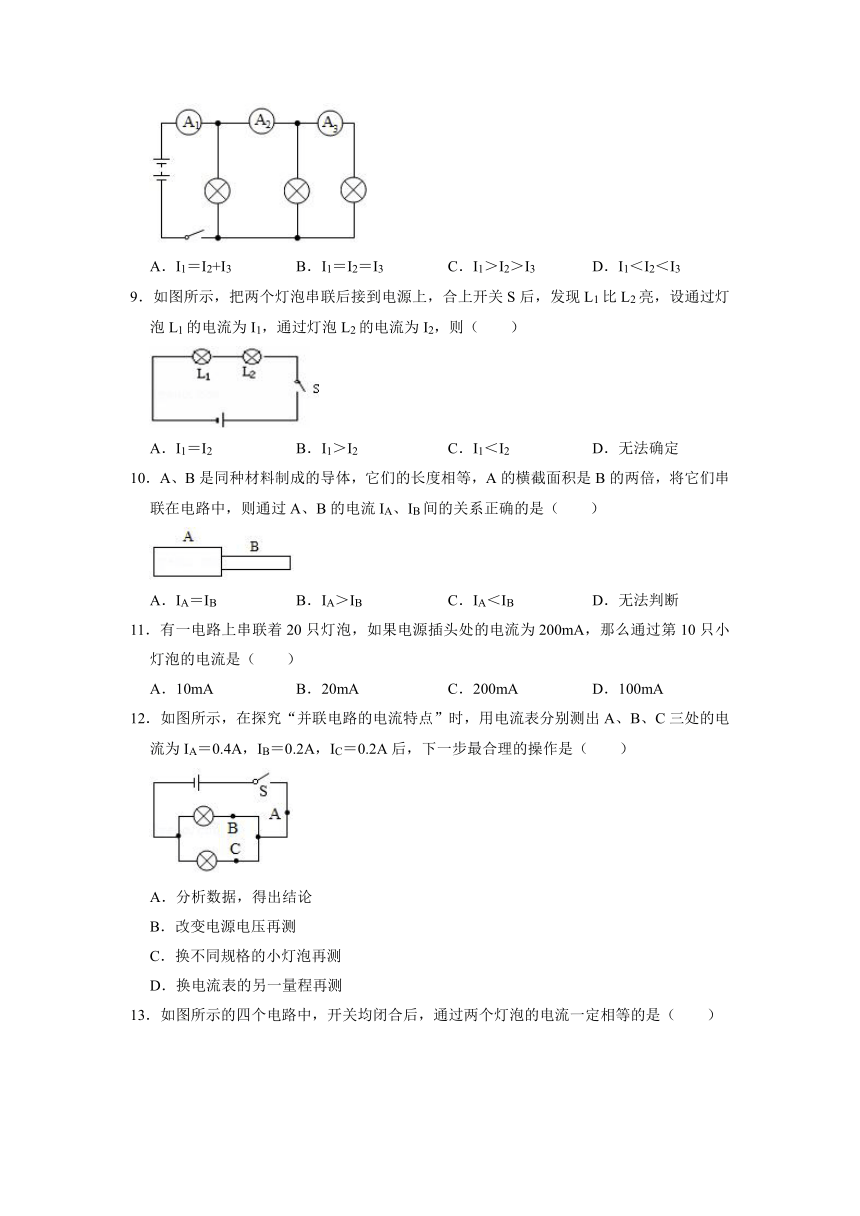

8．如图所示，A1、A2、A3三个电流表的示数分别为I1、I2、I3，则有（　　）
A．I1＝I2+I3
B．I1＝I2＝I3
C．I1＞I2＞I3
D．I1＜I2＜I3
9．如图所示，把两个灯泡串联后接到电源上，合上开关S后，发现L1比L2亮，设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，则（　　）
A．I1＝I2
B．I1＞I2
C．I1＜I2
D．无法确定
10．A、B是同种材料制成的导体，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则通过A、B的电流IA、IB间的关系正确的是（　　）
A．IA＝IB
B．IA＞IB
C．IA＜IB
D．无法判断
11．有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是（　　）
A．10mA
B．20mA
C．200mA
D．100mA
12．如图所示，在探究“并联电路的电流特点”时，用电流表分别测出A、B、C三处的电流为IA＝0.4A，IB＝0.2A，IC＝0.2A后，下一步最合理的操作是（　　）
A．分析数据，得出结论
B．改变电源电压再测
C．换不同规格的小灯泡再测
D．换电流表的另一量程再测

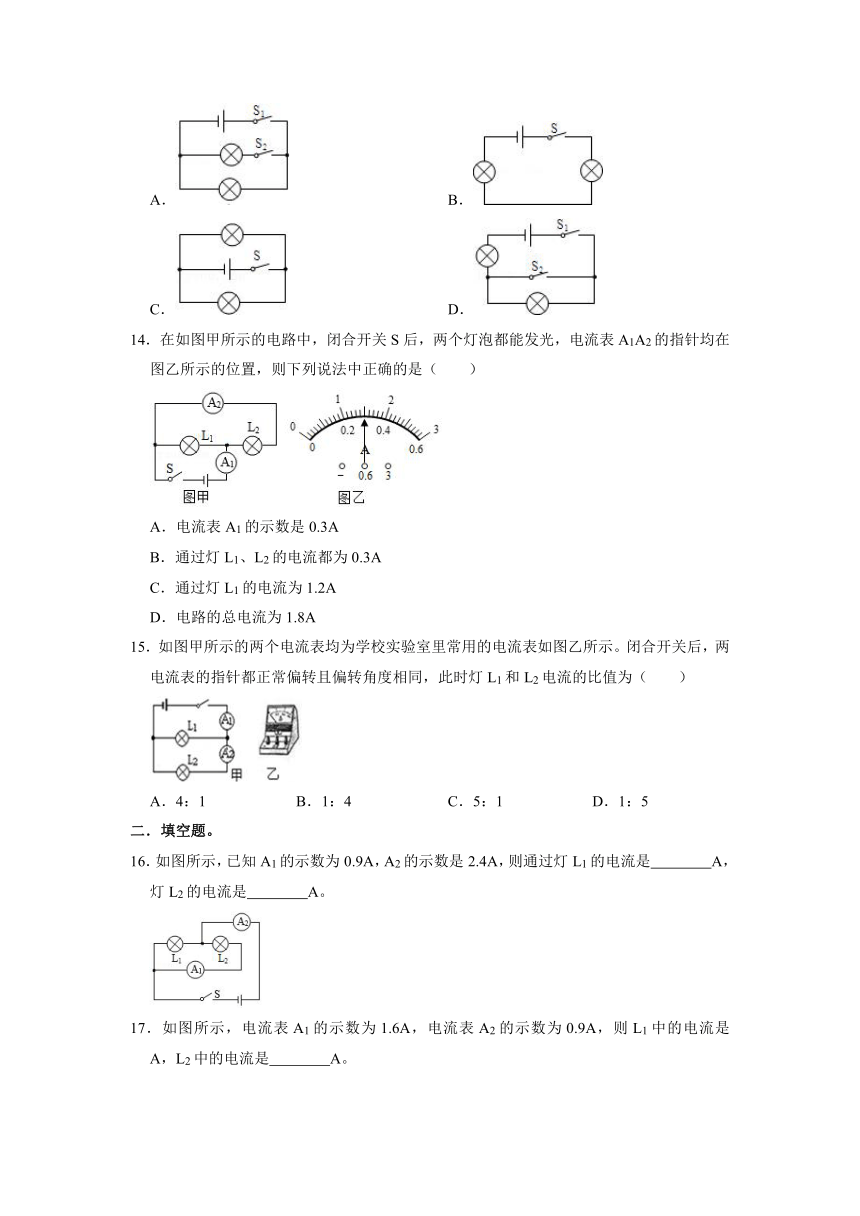

13．如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（　　）
A．
B．
C．
D．
14．在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1A2的指针均在图乙所示的位置，则下列说法中正确的是（　　）
A．电流表A1的示数是0.3A
B．通过灯L1、L2的电流都为0.3A
C．通过灯L1的电流为1.2A
D．电路的总电流为1.8A
15．如图甲所示的两个电流表均为学校实验室里常用的电流表如图乙所示。闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2电流的比值为（　　）
A．4：1
B．1：4
C．5：1
D．1：5
二．填空题。
16．如图所示，已知A1的示数为0.9A，A2的示数是2.4A，则通过灯L1的电流是　
　A，灯L2的电流是　
　A。
17．如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是　
　A，L2中的电流是　
　A。

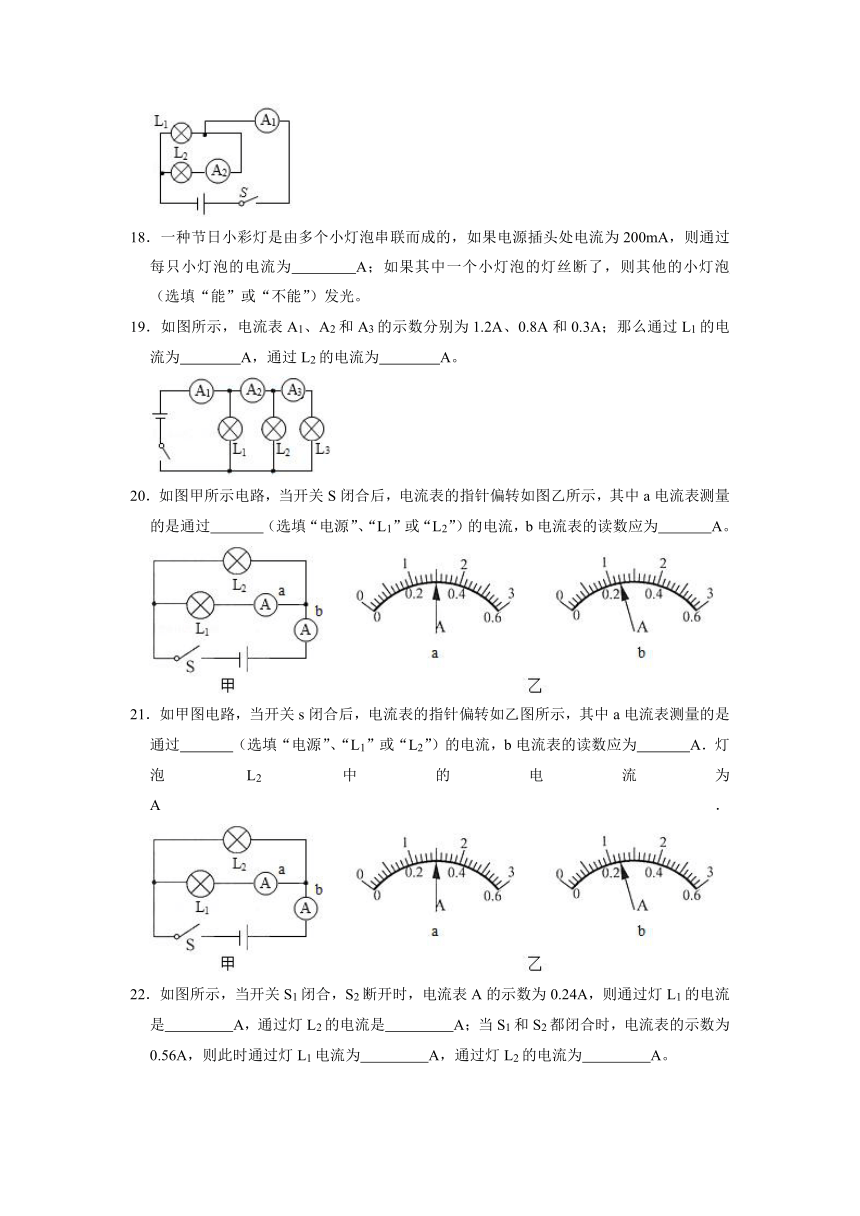

18．一种节日小彩灯是由多个小灯泡串联而成的，如果电源插头处电流为200mA，则通过每只小灯泡的电流为　
　A；如果其中一个小灯泡的灯丝断了，则其他的小灯泡　
　（选填“能”或“不能”）发光。
19．如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A；那么通过L1的电流为　
　A，通过L2的电流为　
　A。
20．如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过　
　（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为　
　A。
21．如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过　
　（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为　
　A．灯泡L2中的电流为　
　A．
22．如图所示，当开关S1闭合，S2断开时，电流表A的示数为0.24A，则通过灯L1的电流是　
　A，通过灯L2的电流是　
　A；当S1和S2都闭合时，电流表的示数为0.56A，则此时通过灯L1电流为　
　A，通过灯L2的电流为　
　A。
23．如图所示的电路，当只闭合S2时，电流表A1的示数为0.2A，则电流表A2的示数为　
　A；当S1、S2、S3均闭合时，电流表　
　可能被毁坏。
24．甲灯允许通过的最大电流为0.5A，乙灯允许通过最大电流为0.2A，若将它们串联后使用，电路中允许通过的最大电流为　
　A。
25．如图所示电路中，电流表A1与A2指针指示的位置如图所示，则电流表A1读数是　
　；电流表A2读数是　
　，灯L1电流是　
　。
三．实验探究题。
26．如图是刘明和李强做“探究并联电路的电流规律”的实验时未连好的电路，现要求灯L1和灯L2并联，且电流表测灯L2中的电流。
（1）请你用笔画线表示导线，在图1中帮他们完成电路连接，以符合要求。
（2）按要求正确连接好电路，闭合开关，电流表的示数如图2甲所示，则灯L2中电流为　
　A。
（3）在这个电路中，用电流表测干路中的电流时，电流表的示数如图2乙所示，则灯L1中的电流为　
　A。
27．为了探究并联电路的电流规律，小薇设计了如图所示的电流进行实验。
（1）在连接电路时，开关应处于　
　状态。
（2）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：　
　。
（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图3中甲、乙、丙所示，可读出：I1＝0.5A，I2＝　
　A，I＝　
　A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：　
　（写出关系式即可）。
（4）为了验证结论的普遍性，小薇可以采用的方法是：　
　。
（5）小敏连接了如图2的实物连接图，此时，电流表测的是　
　（“L1”、“L2”、“干路”）的电流。若要测灯L2的电流，请你在图2上只改动一根导线，完成电路的连接。（在需改动的导线上打“×”，再画出重新连接后的导线）。
四．计算题。
28．如图甲所示，是小明同学探究并联电路电流规律的电路，闭合开关后，两表指针在同一位置如图乙所示。求：
（1）电流表A1和A2示数；
（2）干路电流；
（3）通过灯泡L1的电流。
29．如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1A、0.6A和1.2A，求L1、L2、L3中的电流分别为多少？
30．如图甲所示的电路图，开关闭合时，两个电流表的示数分别如图乙和图丙，求A2表的读数和流过灯L2的电流大小各是多少？
15.5
串并联电路中电流的规律同步练习参考答案与试题解析
一．选择题。
1．实验课上，同学们连接了如图所示的甲、乙、丙三个电路，则下列说法不正确的是（　　）
A．甲图中，电流表的示数为通过三盏灯的电流之和
B．乙图中，电流表的示数为通过灯L1和L3电流之和
C．乙图中，电流表的示数为通过灯L1的电流
D．丙图中，电流表的示数为通过灯L1和L3电流之和
【分析】（1）甲图中，三盏灯并联，电流表在干路中；
（2）乙图中，三盏灯并联，电流表和L1串联；
（3）丙图中，三盏灯并联，灯L1和L3并联后与电流表串联。
【解答】解：A、甲图中，三盏灯并联，电流表在干路中，测量电路总电流，电流表的示数为通过三盏的电流之和，故A正确；
BC、乙图中，三盏灯并联，电流表和L1串联，电流表测量通过灯L1的电流，故电流表的示数为通过灯L1的电流，故B错误、C正确；
D、丙图中，三盏灯并联，灯L1和L3并联后与电流表串联，电流表的示数为通过灯L1和L3电流之和，故D正确。
故选：B。
【点评】本题考查了电流表的使用，使用电流表测量并联电路的电流。
2．如图电路，当开关S闭合时，电流表A1和A2的示数分别为2.20A和0.50A，则通过灯L1的电流是（　　）
A．0.50A
B．1.70A
C．2.20A
D．2.70A
【分析】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，根据并联电路的电流特点求出通过L1的电流。
【解答】解：
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，
则干路电流I＝2.20A，通过L2的电流I2＝0.50A，
因为并联电路中干路电流等于各支路电流之和，
所以通过L1的电流：I1＝I﹣I2＝2.20A﹣0.50A＝1.70A，故ACD错误，B正确。
故选：B。
【点评】本题考查了并联电路的电流特点，关键是判断出两灯泡的连接方式和电流表所测的电路元件。
3．在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（　　）
A．
B．
C．
D．
【分析】首先根据题意：L1和L2规格相同，L3与L1规格不同，将AC排出，然后分清电路的结构，根据电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A，结合并联电路中干路电流等于各支路电流之和可作出选择。
【解答】解：A、由图可知，L1和L2规格相同，串联在电路中，电流相等，故A错误；
B、由图可知，L1和L3规格不相同，并联在电路中，符合电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A的结果，故B正确；
C、由图可知，L1和L2规格相同，并联在电路中，图中没有L3，A1，A2示数应相等，故C错误；
D、由图可知，L1和L3规格不相同，并联在电路中，A2在干路不符合电流表的读数，分别为A1为0.3A，A2为0.15A，A3为0.45A的结果，故D错误。
故选：B。
【点评】本题主要考查串、并联电路的电流特点，基础题目。
4．如图所示，通过L1的电流和通过L2的电流之比是2：1，则A1表和A2表的示数之比是（　　）
A．2：3
B．3：1
C．1：2
D．2：1
【分析】由电路分析可得两灯为并联关系，则由并联电路的电流规律可求得两表的示数之比。
【解答】解：由电路分析得，两灯并联，A2测量的为L2中电流，A1测总电流，
设L2中电流为I，则L1中的电流为2I，则由并联电路的特点可知总电流为3I，故两电流表的示数之比为3：1。
故选：B。
【点评】本题应首先明确两电流表与哪一部分串联，即明确电流表测量的是哪一部分电路的电流，然后根据电路连接特点进行分析。
5．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．2.2A
0.44A
B．0.42A
1.8A
C．1.76A
0.44
A
D．0.44A
2.2
A
【分析】分析电路可知：两灯并联，电流表A1测的是干路电流，电流表A2测的是L2所在支路的电流；由于并联电路中，干路中的电流等于各支路电流之和，所以电流表A1选用的应该是大量程（0～3A），A2选用的是小量程（0～0.6A）；然后根据相应量程下的分度值和指针位置来进行读数。结合并联电路的电流特点即可求出通过各灯的电流大小。
【解答】解：分析电路可知：两灯并联，电流表A1测的是干路电流，电流表A2测的是L2所在支路的电流；
已知两个完全相同的电流表指针偏转均如图乙所示，
由于并联电路中，干路中的电流等于各支路电流之和，所以A1选择的量程是0～3A，分度值为0.1A，所以电流表A1的示数为I总＝2.2A，即干路电流为2.2A；电流表A2选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为I2＝0.44A，即通过灯L2的电流为0.44A；那么通过灯L1的电流大小为：I1＝I总﹣I2＝2.2A﹣0.44A＝1.76A。
故选：C。
【点评】对于这类题目要先分析电路的构成，然后结合串、并联电路的特点和电表的读数方法进行分析。
6．两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两灯的电流（　　）
A．灯亮的电流大
B．灯暗的电流大
C．两灯电流相等
D．无法比较
【分析】知道两灯串联，根据串联电路的电流特点分析判断。
【解答】解：由题知，两个灯串联在电路中，
因为串联电路的电流处处相等，所以通过两灯的电流相等。
故选：C。
【点评】本题考查了串联电路的电流特点，不要受灯亮度不同的影响；知道白炽灯的亮度取决于灯的实际电流，
7．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表A1和A2指针偏转分别如图乙、丙所示，通过灯泡L1和L2的电流分别为（　　）
A．2.1A0.24A
B．1.2A2.1A
C．0.78A0.42A
D．0.9A2.1A
【分析】首先对电路进行分析，明确灯泡之间的连接关系，确定电流表的测量位置，然后根据串并联电路电流特点和指针位置，确定电流表选择的量程和对应的分度值，读出电流表的示数；最后根据电路特点得到通过两只灯泡的电流。
【解答】解：由图知两灯泡并联，电流表A2测量干路电流，电流表A1测量通过灯泡L2的电流，所以A2示数较大，而A2指针偏转角度较小，所以选择的是大量程0～3A，分度值为0.1A，示数为I＝1.2A；
测量通过灯泡L2的电流，所以电流表A1选择的是小量程0～0.6A，分度值为0.02A，示数为I2＝0.42A，即通过灯泡L2的电流为0.42A，所以通过灯泡L1的电流为I1＝I﹣I2＝1.2A﹣0.42A＝0.78A。
故选：C。
【点评】此题考查的是电流表的读数，需要首先对电路连接关系进行分析，然后根据电路特点确定电流表的量程。
8．如图所示，A1、A2、A3三个电流表的示数分别为I1、I2、I3，则有（　　）
A．I1＝I2+I3
B．I1＝I2＝I3
C．I1＞I2＞I3
D．I1＜I2＜I3
【分析】由电路图可知三灯泡并联，A3测最右侧一个灯泡的电流，A2测右边两个灯泡的电流之和，A1测干路电流，由并联电路的电流规律可知三表中电流的大小关系。
【解答】解：由电路图可知三灯泡并联，A3测最右侧一个灯泡的电流，A2测右边两个灯泡的电流之和，A1测干路电流，
∵并联电路中干路电流等于各支路电流之和，即干路电流大于任何一个支路电流，
∴右边两个灯泡的电流之和I2大于最右侧一个灯泡的电流，即I2＞I3，
干路电流I1大于右边两个灯泡的电流之和I2，即I1＞I2，
综上可知，I1＞I2＞I3，故C正确，BD不正确，
∵三个灯泡的规格不一定相等，
∴通过三灯泡的电流不一定相等，则I1＝I2+I3不一定成立，故A不正确。
故选：C。
【点评】本题考查了并联电路的电流关系，分析电路图确定三个电流表的测量对象是本题的关键。
9．如图所示，把两个灯泡串联后接到电源上，合上开关S后，发现L1比L2亮，设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，则（　　）
A．I1＝I2
B．I1＞I2
C．I1＜I2
D．无法确定
【分析】从图中可以看出，两灯泡串联，根据串联电路处处电流相等可解答此题。
【解答】解：从图中可以看出，两灯泡串联，因为串联电路中处处电流相等，因此通过L1、L2的电流相等，故I1＝I2；
故选：A。
【点评】此题考查了串联电路电流的规律，同时还要明确串联电路中出现断路后的各用电器工作的情况，即串联电路一旦出现断路，整个电路将停止工作。
10．A、B是同种材料制成的导体，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则通过A、B的电流IA、IB间的关系正确的是（　　）
A．IA＝IB
B．IA＞IB
C．IA＜IB
D．无法判断
【分析】根据串联电路的电流规律（串联电路中各部分导体的电流相等）判断IA和IB的关系。
【解答】解：根据串联电路特点，串联电路中各部分导体的电流相等，即IA＝IB。
故选：A。
【点评】本题考查串联电路电流的规律，属于基础题。
11．有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是（　　）
A．10mA
B．20mA
C．200mA
D．100mA
【分析】由题意可知20只灯泡串联，且电源插头处的电流为200mA，根据串联电路的电流特点可知以后每只小灯泡的电流。
【解答】解：由题意可知20只灯泡串联，且电源插头处的电流为200mA，
因串联电路中各处的电流相等，所以，通过每只小灯泡的电流均为200mA。
故选：C。
【点评】本题考查了串联电路的电流特点，是一道基础题目。
12．如图所示，在探究“并联电路的电流特点”时，用电流表分别测出A、B、C三处的电流为IA＝0.4A，IB＝0.2A，IC＝0.2A后，下一步最合理的操作是（　　）
A．分析数据，得出结论
B．改变电源电压再测
C．换不同规格的小灯泡再测
D．换电流表的另一量程再测
【分析】用归纳法得出普遍性的结论，一要选用的样本有代表性，二要数量足够多。
【解答】解：
用电流表分别测出A、B、C三处的电流为IA＝0.4A，lB＝0.2A，lC＝0.2A后，为得出普遍性的结论，下一步最合理的操作是：换不同规格的小灯泡再测，只有C正确。
故选：C。
【点评】本题探究并联电路的电流特点，主要考查归纳法的运用。
13．如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（　　）
A．
B．
C．
D．
【分析】在串联电路中，各处的电流是处处相等的，故据上面中各图分析判断即可解决。
【解答】解：
A、由图可知，两开关都闭合时，两灯并联，若两灯的规格相同，即两灯电流相同，若规格不同，两灯的电流不相等，故A错误；
B、由图可知，开关闭合后，两灯串联，故两灯中的电流一定相等，故B正确；
C、由图可知，开关闭合，两灯并联，若两灯的规格相同，即两灯电流相同，若规格不同，两灯的电流不相等，故C错误；
D、由图可知，开关都闭合后，下面的灯泡短路，即没有电流经过，所以两灯电流不相等，故D错误。
故选：B。
【点评】知道串联电路中电流处处相等是解决该题的关键。
14．在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1A2的指针均在图乙所示的位置，则下列说法中正确的是（　　）
A．电流表A1的示数是0.3A
B．通过灯L1、L2的电流都为0.3A
C．通过灯L1的电流为1.2A
D．电路的总电流为1.8A
【分析】分析电路图，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流。闭合开关S后，两个灯泡都能发光，说明都是通路，电流表也没问题；问题在两个电流表选择的量程不同，干路上选用的是大量程，支路上的是小量程；据此确定电路中的电流。
【解答】解：由图可知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流。
由题知，电流表A1选用大量程，I＝1.5A，电流表A2选用小量程，I2＝0.3A；
因为I＝I1+I2，
所以I1＝I﹣I2＝1.5A﹣0.3A＝1.2A，故ABD错误，C正确。
故选：C。
【点评】本题考查了欧姆定律的应用、并联电路的电流特点、电流表的读数，能分析电路图确认电路的连接方式和两电流表的测量对象是本题的关键。
15．如图甲所示的两个电流表均为学校实验室里常用的电流表如图乙所示。闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2电流的比值为（　　）
A．4：1
B．1：4
C．5：1
D．1：5
【分析】从电路图中可以看出，两灯泡并联，电流表A1测量干路电流，电流表A2测量通过灯泡L2的电流，两电流表的指针偏转角度相同，根据两电流表示数的大小关系和电流表的读数，我们可知电流大小的比值。
【解答】解：由电路图可知，两灯泡并联，电流表A1测量干路电流，电流表A2测量通过灯泡L2的电流；
电流表A1的示数大于电流表A2的示数，通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，
根据两电流表的指针偏转角度相同，我们可知＝，又因为I＝I1+I2，所以＝。
故选：A。
【点评】本题考查通过两只灯泡的电流之比，关键是知道电流表偏转角度相同，但大小不同时的示数的关系。
二．填空题。
16．如图所示，已知A1的示数为0.9A，A2的示数是2.4A，则通过灯L1的电流是　1.5　A，灯L2的电流是　0.9　A。
【分析】根据并联电路中电流规律进行分析，即先判断出各电流表所测的电流，然后根据并联电路总电流等于各支路电流之和进行计算。
【解答】解：根据电路图可知，电流表A1测量L2中的电流，所以通过灯L2的电流为I2＝0.9A；
A2测量干路中的电流，即干路电流I＝2.4A，
根据并联电路总电流等于各支路电流之和，可知，
灯L1的电流I1＝I﹣I2＝2.4A﹣0.9A＝1.5A。
故答案为：1.5；0.9。
【点评】此题考查并联电路中电流的规律，明确电路的连接方式以及电流表的测量对象是关键。
17．如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是　0.7　A，L2中的电流是　0.9　A。
【分析】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，根据并联电路的电流特点求出通过L1的电流。
【解答】解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，
则干路电流I＝1.6A，通过L2的电流I2＝0.9A，
因为并联电路中干路电流等于各支路电路之和，
所以通过灯L1的电流：I1＝I﹣I2＝1.6A﹣0.9A＝0.7A；
故答案为：0.7；0.9。
【点评】本题考查了并联电路的电流特点，关键是电路连接方式的辨别和电流表所测电路元件的判断。
18．一种节日小彩灯是由多个小灯泡串联而成的，如果电源插头处电流为200mA，则通过每只小灯泡的电流为　0.2　A；如果其中一个小灯泡的灯丝断了，则其他的小灯泡　不能　（选填“能”或“不能”）发光。
【分析】（1）串联电路中的电流是处处相等的；
（2）各串联的电路元件相互影响，不能独立工作，各并联的电路元件互不影响能独立工作；
【解答】解：节日小彩灯是由多个小灯泡串联而成的，如果电源插头处电流为200mA，则通过每只小灯泡的电流均为200mA，即都为0.2A；
由于串联用电器是可以相互影响的，所以如果其中一个小灯泡的灯丝断了，则其他的小灯泡不能发光。
故答案为：0.2；不能。
【点评】知道并理解串联电路电流的规律是解决该题的关键。
19．如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A；那么通过L1的电流为　0.4　A，通过L2的电流为　0.5　A。
【分析】由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流之和，电流表A3测流过灯L3的电流；根据电流表示数及并联电路特点求出通过各灯的电流。
【解答】解：由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；
故通过灯L3的电流
I3＝IA3＝0.3A，
根据并联电路电流规律可知：
通过灯L2的电流I2＝IA2﹣IA3＝0.8A﹣0.3A＝0.5A，
通过灯L1的电流I1＝IA1﹣IA2＝1.2A﹣0.8A＝0.4A。
故答案为：0.4；0.5；
【点评】本题考查了并联电路的电流规律，分析清楚电路结构、熟练应用并联电路的电流规律是正确解题的关键。
20．如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过　L1　（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为　1.2　A。
【分析】由电路图可知，两灯泡并联，电流表a测L1支路的电流，电流表b测干路电流，根据并联电路的电流特点和电流表指针的位置确定b电流表的量程，再根据分度值读出示数。
【解答】解：由电路图可知，两灯泡并联，电流表a测L1支路的电流，电流表b测干路电流，
∵并联电路中干路电流等于各支路电流之和，且b电流表指针的偏转角小于a电流表指针的偏转角，
∴b电流表的量程为0～3A，分度值为0.1A，示数为1.2A。
答案：L1；1.2。
【点评】本题考查了电流表的正确使用和读数以及并联电路的电流特点，关键是两电流表量程的选择。
21．如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过　L1　（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为　1.2　A．灯泡L2中的电流为　0.9　A．
【分析】（1）电流表要串联使用，电流表与哪个用电器串联就是测的哪个用电器的电流；
（2）电流表读数规则：一看清量程，二看清分度值，三看清表针停留位置；
（3）并联电路中，干路电流等于各支路电流之和。
据此分析回答。
【解答】解：（1）由电路图可知，a电流表与灯L1串联，所以a电流表测量的是通过L1的电流。
（2）b电流表在干路中，测的是干路中电流，所以b电流表的示数一定比a电流表示数大，但指针偏转角度却比a电流表小，所以a电流表选用的量程是0～0.6A，b电流表选用的量程是0～3A．因此，a电流表的示数是0.3A，b电流表的读数应为1.2A。
（3）根据并联电路中，干路电流等于各支路电流之和，可知，通过灯L2的电流是：1.2A﹣0.3A＝0.9A。
故答案为：L1；1.2；0.9。
【点评】此题主要考查了电流表的读数、使用以及并联电路电流的特点，注意读数时要先确定量程和分度值，否则容易读错量程。
22．如图所示，当开关S1闭合，S2断开时，电流表A的示数为0.24A，则通过灯L1的电流是　0.24　A，通过灯L2的电流是　0.24　A；当S1和S2都闭合时，电流表的示数为0.56A，则此时通过灯L1电流为　0.56　A，通过灯L2的电流为　0　A。
【分析】从图中可以看出，当开关S1闭合，S2断开时，两灯泡串联，电流表测量串联电路中的电流；
当S1和S2都闭合时，灯泡L2被短路，电路中只有灯泡L1，电流表测量通过灯L1的电流。
【解答】解：当开关S1闭合，S2断开时，两灯泡串联；由于串联电路中处处电流相等，因此通过灯L1的电流和通过灯L2的电流都为0.24A；
当S1和S2都闭合时，灯泡L2被短路，则通过灯L2的电流为0；电流表测量通过灯L1的电流，因此通过灯L1电流为0.56A。
故答案为：0.24；0.24；0.56；0。
【点评】本题考查学生能否正确判断电路的连接方式以及串联电路中电流的规律。
23．如图所示的电路，当只闭合S2时，电流表A1的示数为0.2A，则电流表A2的示数为　0.2　A；当S1、S2、S3均闭合时，电流表　A2　可能被毁坏。
【分析】（1）若只闭合S2，灯L1和L2串联，串联电路电流处处相等；
（2）当S1、S2、S3均闭合时，全电路短路，电流表A2可能被毁坏。
【解答】解：（1）若只闭合S2，灯L1和L2串联，串联电路电流处处相等，电流表A1的示数为0.2A，故电流表A2的示数也为0.2A；
（2）当S1、S2、S3均闭合时，全电路短路，电流表A2直接接在电源的两极上，电流表A2可能被毁坏。
故答案为：0.2；A2。
【点评】解决此类问题要熟悉串联电路电流的特点以及短路的概念，本题难度不大，要掌握。
24．甲灯允许通过的最大电流为0.5A，乙灯允许通过最大电流为0.2A，若将它们串联后使用，电路中允许通过的最大电流为　0.2　A。
【分析】根据串联电路的电流特点可知，两导体串联时电路允许通过的最大电流为两个允许通过最大电流的较小值。
【解答】解：甲灯允许通过的最大电流为0.5A，乙灯允许通过的最大电流为0.2A，若将它们串联后使用，由于串联电路的电流处处相等，故该电路的最大电流是0.2A。
故答案为：0.2。
【点评】知道串联电路中电流处处相等是解决该题的关键。
25．如图所示电路中，电流表A1与A2指针指示的位置如图所示，则电流表A1读数是　2.2A　；电流表A2读数是　0.44A　，灯L1电流是　1.76A　。
【分析】本题中电流表量程不明，但根据电流表连入电路情况知，电流表A1测量干路的电流I，电流表A2测量通过支路L2的电流I2．A1的示数应大于A2的示数。
根据指针的偏转情况可以判断A1用的是0～3A的量程，A2用的是0～0.6A的量程。通过观察指针所指位置可知，A1示数应为2.2A，A2示数为0.44A．则L1的电流是I1＝2.2A﹣0.44A＝1.76A。
【解答】解：由图可知：灯L1与灯L2并联，电流表A1测干路电流，电流表A2测L2电流。
根据并联电路电流规律可知：干路电流大于支路电流。而从两表指针偏转位置来看，A1偏转的和A2相同，这说明两表使用的量程不同。由此得出：A1一定使用的是3A量程，A2使用的是0.6A量程。
3A量程的分度值是0.1A，所以A1的读数是2.2A；0.6A量程的分度值是0.02A，所以A2的读数是0.44A。
根据并联电路电流规律：I＝I1+I2，
得出灯L1的电流：I1＝I﹣I2＝2.2A﹣0.44A＝1.76A。
故答案为：2.2A；0.44A；1.76A。
【点评】做这类题时，要先分析电路图，然后利用电路的规律分析计算。电流表读数时，要先确认量程，再认清分度值，最后看指针所指的位置。
三．实验探究题。
26．如图是刘明和李强做“探究并联电路的电流规律”的实验时未连好的电路，现要求灯L1和灯L2并联，且电流表测灯L2中的电流。
（1）请你用笔画线表示导线，在图1中帮他们完成电路连接，以符合要求。
（2）按要求正确连接好电路，闭合开关，电流表的示数如图2甲所示，则灯L2中电流为　0.36　A。
（3）在这个电路中，用电流表测干路中的电流时，电流表的示数如图2乙所示，则灯L1中的电流为　0.44　A。
【分析】（1）根据要求连接电路，电流表与待测电路串联；
（2）根据图2甲图电流表量程读出通过灯L2中电流；
（3）根据图2乙电流表量程读数；由并联电路电流的规律求通过L1中的电流。
【解答】解：（1）灯L1和灯L2并联，电流表测灯L2中的电流，电流表与灯L2串联，如下所示：
（2）图2甲中，电流表选用小量程，分度值为0.02A，示数为0.36A；
（3）用电流表测干路中的电流时，如图2乙中，电流表选用大量程，分度值为0.1A，电流表的示数为0.8A．根据并联电路电流的规律，通过灯L1中的电流为0.8A﹣0.36A＝0.44A。
故答案为：（1）如上所示；
（2）0.36；
（3）0.44。
【点评】本题探究并联电路的电流规律，考查电路的连接、电流表的读数等知识，为基础题。
27．为了探究并联电路的电流规律，小薇设计了如图所示的电流进行实验。
（1）在连接电路时，开关应处于　断开　状态。
（2）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：　灯L1断路或电流表断路　。
（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图3中甲、乙、丙所示，可读出：I1＝0.5A，I2＝　0.52　A，I＝　1　A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：　I＝I1+I2　（写出关系式即可）。
（4）为了验证结论的普遍性，小薇可以采用的方法是：　换用不同规格的灯泡多次实验（或改变电源电压多次实验）　。
（5）小敏连接了如图2的实物连接图，此时，电流表测的是　干路　（“L1”、“L2”、“干路”）的电流。若要测灯L2的电流，请你在图2上只改动一根导线，完成电路的连接。（在需改动的导线上打“×”，再画出重新连接后的导线）。
【分析】（1）连接电路时，为了保护电路，开关必须断开；
（2）根据并联电路特点独立工作、互不影响可知，灯L2发光说明灯L1支路不可能短路，结合电流表的示数为0可知L1支路断路；
（3）根据电流表的量程和分度值读出电流表的示数，然后对数据进行分析即可得出结论；
（4）为了验证结论的普遍性，应从改变电路中的电流来入手，得出除了更换不同灯泡之外，能改变电路中电流的方法即可得出答案；
（5）根据电流的流向确定电流表测量的电路；电流表与被测用电器串联。
【解答】解：（1）在连接电路时，为了防止出现短路而烧坏电路元件，开关应处于断开状态；
（2）灯L2发光，但灯L1不发光，电流表的示数为零，说明L1支路不可能短路，只能是断路，即电路可能存在的故障是L1或电流表断路。
（3）乙电流表的量程为0～0.6A，分度值为0.02A，则I2＝0.52A；
乙电流表的量程为0～3A，分度值0.1A，则I＝1A；
在误差范围内I＝I1+I2。
（4）为了验证结论的普遍性，可以采用的方法：换用不同规格的灯泡多次实验；
改变电路中的电流还可以采用的方法是用改变电源电压继续实验的方法进行验证。
（5）从实物图中可以看出，电流从正极流出，经过开关、电流表进行分支，分别经过两个灯泡回到电源负极，因此电流表测量干路电流；
将L1与电流表负接线柱相连的一端改接电流表的“0.6”接线柱上，如图所示：
故答案为：（1）断开；
（2）L1或电流表断路；
（3）0.52；1；I＝I1+I2；
（4）换用不同规格的灯泡多次实验（或改变电源电压多次实验）；
（5）干路；见上图。
【点评】本题考查了电路故障、实验数据分析，连接电路时的注意事项、电流表的正确使用、实物连接等，关键是能在误差允许范围内得出并联电路中干路电流和各支路电流的关系，为得出普遍结论，应使用不同规格的实验器材进行多次实验。通过此题加强了学生实验分析以及实验探究的能力。
四．计算题。
28．如图甲所示，是小明同学探究并联电路电流规律的电路，闭合开关后，两表指针在同一位置如图乙所示。求：
（1）电流表A1和A2示数；
（2）干路电流；
（3）通过灯泡L1的电流。
【分析】（1）由电路图可知，L1与L2并联，电流表A1测L2支路的电流，电流表A2测干路电流，根据并联电路的电流特点和两表指针在同一位置确定两电流表的量程，并根据分度值读出示数；
（2）电流表A2的示数即为干路电流；
（3）两电流表示数的差值即为通过L1的电流。
【解答】解：由电路图可知，L1与L2并联，电流表A1测L2支路的电流，电流表A2测干路电流。
（1）因并联电路中干路电流等于各支路电流之和，且两表指针在同一位置，
所以，电流表A2的量程为0～3A，分度值为0.1A，示数为0.8A，
电流表A1的量程为0～0.6A，分度值为0.02A，示数为0.16A；
（2）干路电流I＝IA2＝0.8A；
（3）通过灯泡L1的电流I1＝IA2﹣IA1＝0.8A﹣0.16A＝0.64A。
答：（1）电流表A1的示数为0.16A，电流表A2的示数为0.8A；
（2）干路电流是0.8A；
（3）通过灯泡L1的电流是0.64A。
【点评】本题考查了并联电路的特点的应用和电流表的读出，会确定两电流表的量程是关键。
29．如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1A、0.6A和1.2A，求L1、L2、L3中的电流分别为多少？
【分析】由电路图可知，三灯泡并联，电流表A3测干路电流，电流表A1测L2和L3支路的电流之和，电流表A2测L1和L2支路的电流之和。根据并联电路的电流特点结合电流表的示数进行解答。
【解答】解：由电路图可知，三灯泡并联，电流表A3测干路电流，电流表A1测L2和L3支路的电流之和，电流表A2测L1和L2支路的电流之和；
根据并联电路电流规律可知：
I1+I2+I3＝1.2A﹣﹣﹣﹣①
I2+I3＝1A﹣﹣﹣﹣②
I1+I2＝0.6A﹣﹣﹣﹣③
由①②可得，I1＝0.2A；
由①③可得，I3＝0.6A；
故I2＝1A﹣0.6A＝0.4A。
答：通过灯泡L1、L2和L3的电流分别是0.2A、0.4A、0.6A。
【点评】本题考查了并联电路电流的计算，分析清楚电路结构、熟练应用并联电路的电流规律是正确解题的关键。
30．如图甲所示的电路图，开关闭合时，两个电流表的示数分别如图乙和图丙，求A2表的读数和流过灯L2的电流大小各是多少？
【分析】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L1支路的电流；根据电流表A2的量程和分度值读出示数，根据并联电路的电流特点和两电流表指针的位置确定电流表A1的量程并根据分度值读出示数，利用并联电路的电流特点求出流过灯L2的电流。
【解答】解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L1支路的电流；
由乙图可知，电流表A2的量程为0～0.6A，分度值为0.02A，示数为I1＝0.5A；
因为并联电路中干路电流等于各支路电流之和，且丙图电流表指针偏转的角度小于乙图指针偏转的角度，
故电流表A1的量程为0～3A，分度值为0.1A，示数为I＝1.0A，
则流过灯L2的电流I2＝I﹣I1＝1.0A﹣0.5A＝0.5A。
答：A2表的读数和流过灯L2的电流大小分别是0.5A和0.5A。
【点评】本题考查了并联电路的特点，关键是电流表量程的确定和读数，要注意各量之间的标示关系。
