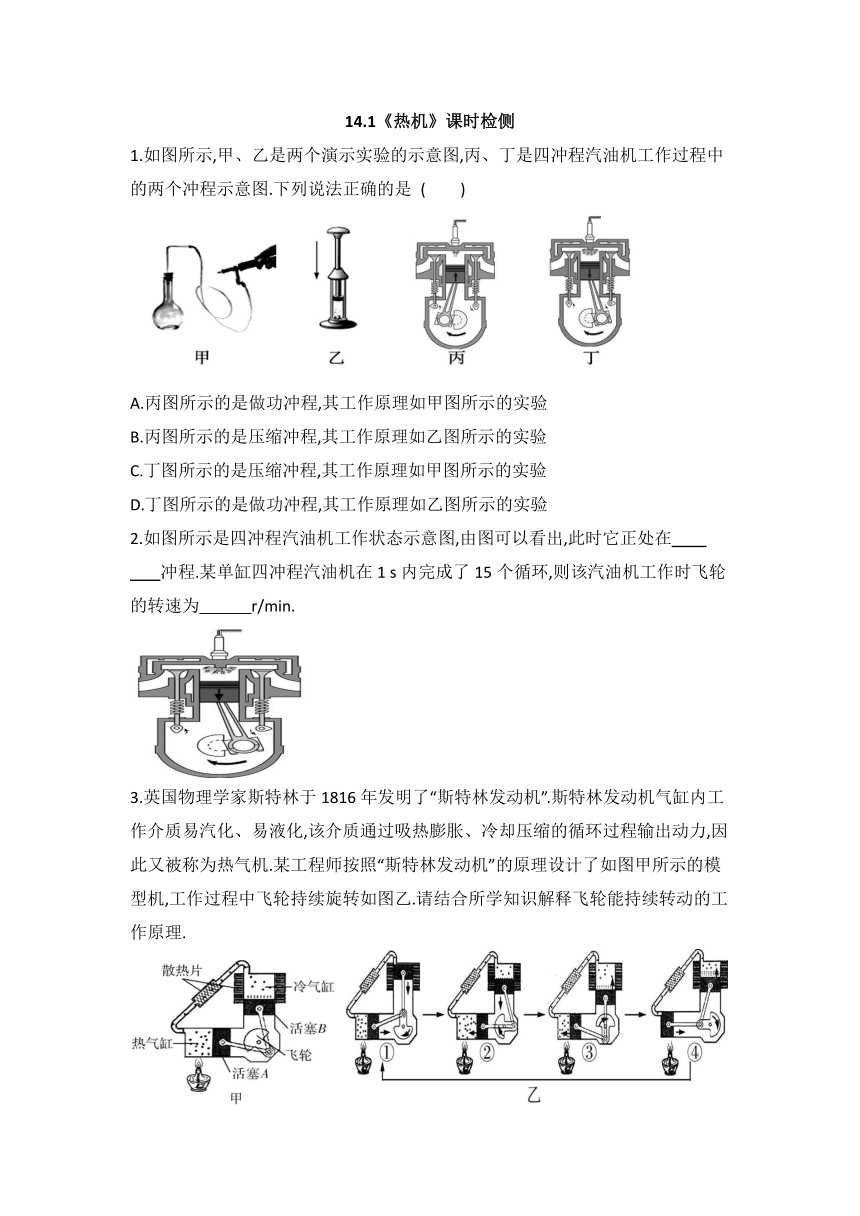

14.1《热机》课时检侧
1.如图所示,甲、乙是两个演示实验的示意图,丙、丁是四冲程汽油机工作过程中的两个冲程示意图.下列说法正确的是
(  )
?
A.丙图所示的是做功冲程,其工作原理如甲图所示的实验
B.丙图所示的是压缩冲程,其工作原理如乙图所示的实验
C.丁图所示的是压缩冲程,其工作原理如甲图所示的实验
D.丁图所示的是做功冲程,其工作原理如乙图所示的实验
2.如图所示是四冲程汽油机工作状态示意图,由图可以看出,此时它正处在
冲程.某单缸四冲程汽油机在1
s内完成了15个循环,则该汽油机工作时飞轮的转速为   r/min.?
3.英国物理学家斯特林于1816年发明了“斯特林发动机”.斯特林发动机气缸内工作介质易汽化、易液化,该介质通过吸热膨胀、冷却压缩的循环过程输出动力,因此又被称为热气机.某工程师按照“斯特林发动机”的原理设计了如图甲所示的模型机,工作过程中飞轮持续旋转如图乙.请结合所学知识解释飞轮能持续转动的工作原理.

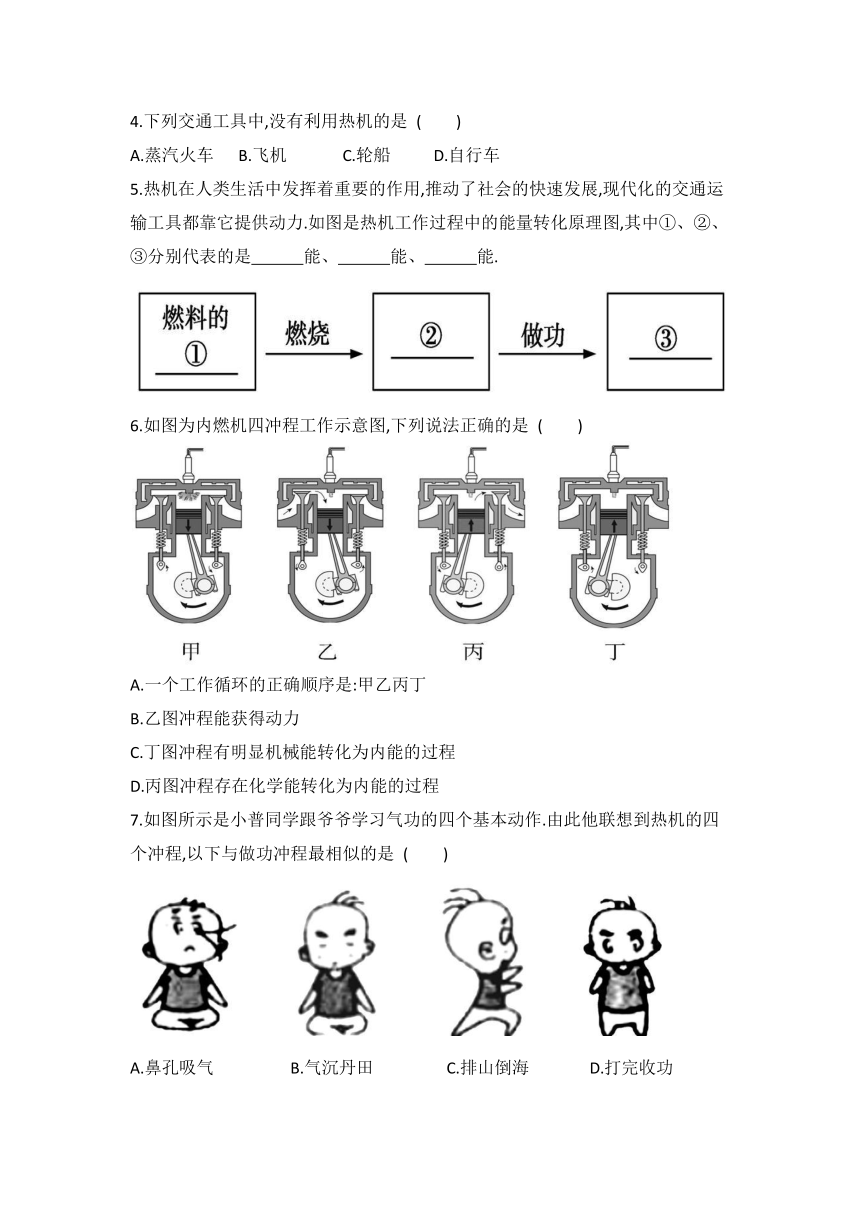

4.下列交通工具中,没有利用热机的是
(  )
A.蒸汽火车
 B.飞机
C.轮船
D.自行车
5.热机在人类生活中发挥着重要的作用,推动了社会的快速发展,现代化的交通运输工具都靠它提供动力.如图是热机工作过程中的能量转化原理图,其中①、②、③分别代表的是   能、   能、   能.?
6.如图为内燃机四冲程工作示意图,下列说法正确的是
(  )
A.一个工作循环的正确顺序是:甲乙丙丁
B.乙图冲程能获得动力
C.丁图冲程有明显机械能转化为内能的过程
D.丙图冲程存在化学能转化为内能的过程
7.如图所示是小普同学跟爷爷学习气功的四个基本动作.由此他联想到热机的四个冲程,以下与做功冲程最相似的是
(  )
?
A.鼻孔吸气
B.气沉丹田
C.排山倒海
D.打完收功

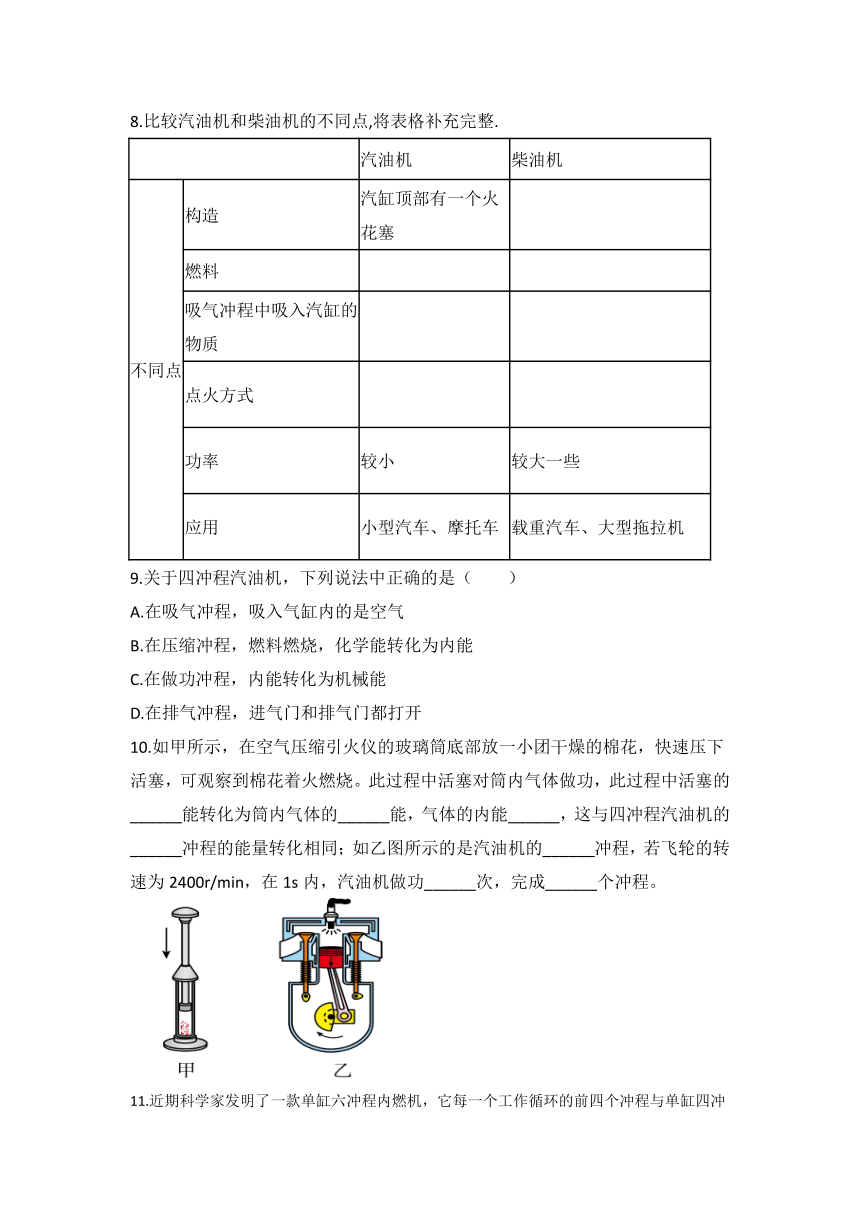

8.比较汽油机和柴油机的不同点,将表格补充完整.
?
汽油机
柴油机
不同点
构造
汽缸顶部有一个火花塞
?
燃料
?
?
吸气冲程中吸入汽缸的物质
?
?
点火方式
?
?
功率
较小
较大一些
应用
小型汽车、摩托车
载重汽车、大型拖拉机
9.关于四冲程汽油机,下列说法中正确的是(  )
A.在吸气冲程,吸入气缸内的是空气
B.在压缩冲程,燃料燃烧,化学能转化为内能
C.在做功冲程,内能转化为机械能
D.在排气冲程,进气门和排气门都打开
10.如甲所示,在空气压缩引火仪的玻璃筒底部放一小团干燥的棉花,快速压下活塞,可观察到棉花着火燃烧。此过程中活塞对筒内气体做功,此过程中活塞的______能转化为筒内气体的______能,气体的内能______,这与四冲程汽油机的______冲程的能量转化相同;如乙图所示的是汽油机的______冲程,若飞轮的转速为2400r/min,在1s内,汽油机做功______次,完成______个冲程。
11.近期科学家发明了一款单缸六冲程内燃机,它每一个工作循环的前四个冲程与单缸四冲程内燃机相同,在第四冲程结束后,立刻向汽缸内喷水,水在高温汽缸内吸热迅速________(填一物态变化名称)成高温、高压水蒸气,水蒸气推动活塞再次做功,水蒸气温度______(选填“升高”、“降低”或“不变”),其内能_____(选填“增大”、“减小”或“不变”),这样燃烧同样多的燃料获得了更多的_______能,提高了热机的效率。
12.如图甲所示,烧瓶内盛少量水,然后用气筒给瓶内打气,当瓶塞跳起来时,看到瓶内出现白雾。如图乙所示,给试管里的水加热,水沸腾后,瓶塞被迅速冲出试管口且试管口出现“白气”。根据实验现象判断,下列说法中错误的是(  )
A.甲图中打气过程的能量转化与热机压缩冲程能量转化相同
B.乙图中水蒸气推动瓶塞过程的能量转化与热机做功冲程的能量转化相同
C.甲图瓶中的白雾和乙图试管口“白气”是都是水蒸气液化形成的
D.甲图当瓶塞跳出时气体的内能减小,乙图瓶塞冲出试管口的过程中,试管内的气体的温度升高内能增大
参考答案
1.B 【解题思路】 图甲中往瓶中打气后,瓶内的压缩气体推动瓶塞做功,将内能转化为机械能;图乙中用力将活塞压下,活塞对空气做功,空气的内能增大,温度升高,达到硝化棉的着火点后,硝化棉就会燃烧,将机械能转化为内能;图丙中两气门都关闭,活塞向上运动,是汽油机的压缩冲程,将机械能转化为内能;图丁中两气门都关闭,火花塞产生电火花,活塞向下运动,是汽油机的做功冲程,将内能转化为机械能.
2.【参考答案】 做功 1
800
【解题思路】 从题图中可以看出,该冲程具有火花塞点火和活塞向下运动的特点,可以判断这个冲程是做功冲程.汽油机在1
s内完成了15个循环,即转15×2=30(r),则1
min转30×60=1
800(r),故该汽油机工作时飞轮的转速为1
800
r/min.
3.【参考答案】 酒精灯加热将化学能转化为内能,热气缸中的工作介质吸热汽化膨胀推动活塞A向右运动做功,将内能转化为机械能;由于飞轮具有惯性,带动活塞A向左运动,活塞A将热气缸中的工作介质推入冷气缸并液化,活塞B又将介质推回热气缸.如此反复.
4.D 【解题思路】 蒸汽火车、飞机、轮船的发动机均是一种把燃料燃烧时释放的内能转化为机械能的装置,即热机.故选D.
5.【参考答案】 化学 内 机械
【解题思路】 热机工作时需要燃料,通过燃料燃烧将化学能转化为内能,而后通过内能做功,将内能转化为机械能.
6.C 【解题思路】 甲图中,进气门和排气门都关闭,活塞向下运动,是做功冲程.乙图中,进气门打开,排气门关闭,活塞向下运动,是吸气冲程.丙图中,进气门关闭,排气门打开,活塞向上运动,是排气冲程.丁图中,进气门和排气门都关闭,活塞向上运动,是压缩冲程.内燃机的一个工作循环是吸气、压缩、做功、排气,因此正确的顺序应是乙丁甲丙,故A错误;获得动力的冲程是做功冲程,即甲图所示冲程,故B错误;将机械能转化为内能的冲程是压缩冲程,即丁图所示冲程,故C正确;排气冲程将废气排出,不存在将化学能转化为内能的过程,故D错误.
7.C 【解题思路】 鼻孔吸气类似于吸气冲程,气沉丹田类似于压缩冲程,排山倒海类似于做功冲程,打完收功类似于排气冲程.故C符合题意.
8.【参考答案】 如表所示.
?
汽油机
柴油机
不同点
构造
汽缸顶部有一个火花塞
?汽缸顶部有一个喷油嘴
燃料
?汽油
?柴油
吸气冲程中吸入汽缸的物质
?汽油和空气的混合物
?空气
点火方式
?点燃式
?压燃式
功率
较小
较大一些
应用
小型汽车、摩托车
载重汽车、大型拖拉机
9.C
10.机械

增加
压缩
做功
20
80
11.汽化
降低
减小
机械
12.D
