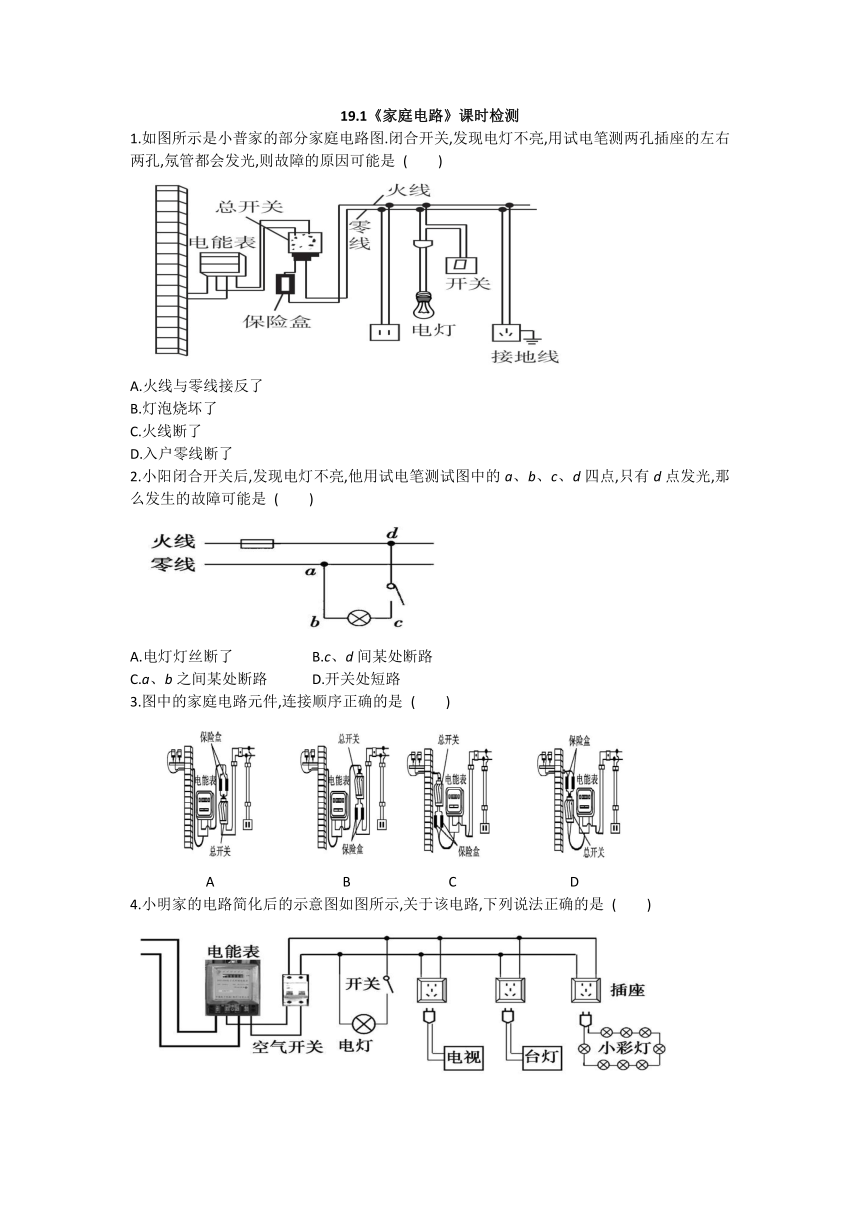

19.1《家庭电路》课时检测
1.如图所示是小普家的部分家庭电路图.闭合开关,发现电灯不亮,用试电笔测两孔插座的左右两孔,氖管都会发光,则故障的原因可能是
(　　)
A.火线与零线接反了
B.灯泡烧坏了
C.火线断了
D.入户零线断了
2.小阳闭合开关后,发现电灯不亮,他用试电笔测试图中的a、b、c、d四点,只有d点发光,那么发生的故障可能是
(　　)
A.电灯灯丝断了
B.c、d间某处断路
C.a、b之间某处断路
D.开关处短路
3.图中的家庭电路元件,连接顺序正确的是
(　　)
A
B
C
D

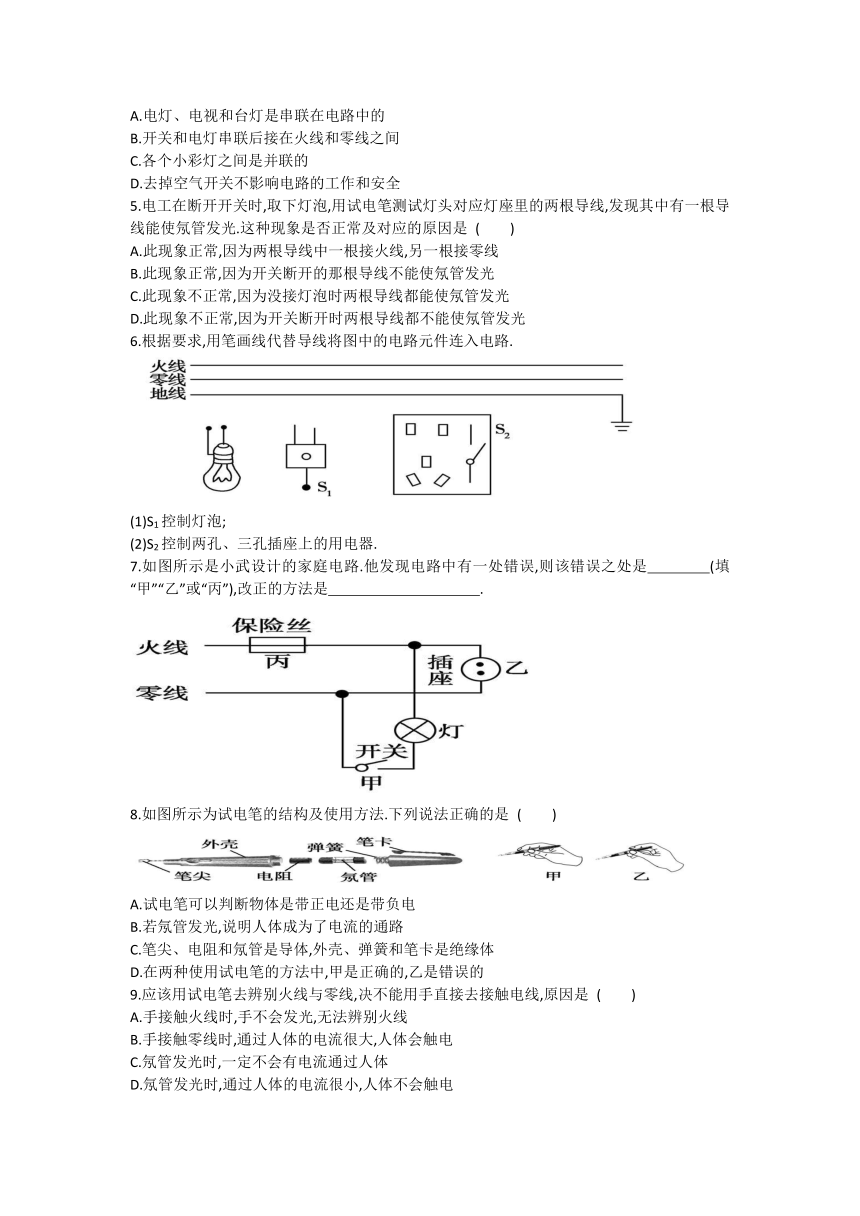

4.小明家的电路简化后的示意图如图所示,关于该电路,下列说法正确的是
(　　)
?
A.电灯、电视和台灯是串联在电路中的
B.开关和电灯串联后接在火线和零线之间
C.各个小彩灯之间是并联的
D.去掉空气开关不影响电路的工作和安全
5.电工在断开开关时,取下灯泡,用试电笔测试灯头对应灯座里的两根导线,发现其中有一根导线能使氖管发光.这种现象是否正常及对应的原因是
(　　)
A.此现象正常,因为两根导线中一根接火线,另一根接零线
B.此现象正常,因为开关断开的那根导线不能使氖管发光
C.此现象不正常,因为没接灯泡时两根导线都能使氖管发光
D.此现象不正常,因为开关断开时两根导线都不能使氖管发光
6.根据要求,用笔画线代替导线将图中的电路元件连入电路.
(1)S1控制灯泡;
(2)S2控制两孔、三孔插座上的用电器.
7.如图所示是小武设计的家庭电路.他发现电路中有一处错误,则该错误之处是　　　　(填“甲”“乙”或“丙”),改正的方法是　　　　　　　　　　.?
8.如图所示为试电笔的结构及使用方法.下列说法正确的是
(　　)
?
A.试电笔可以判断物体是带正电还是带负电
B.若氖管发光,说明人体成为了电流的通路
C.笔尖、电阻和氖管是导体,外壳、弹簧和笔卡是绝缘体
D.在两种使用试电笔的方法中,甲是正确的,乙是错误的
9.应该用试电笔去辨别火线与零线,决不能用手直接去接触电线,原因是
(　　)
A.手接触火线时,手不会发光,无法辨别火线
B.手接触零线时,通过人体的电流很大,人体会触电
C.氖管发光时,一定不会有电流通过人体
D.氖管发光时,通过人体的电流很小,人体不会触电

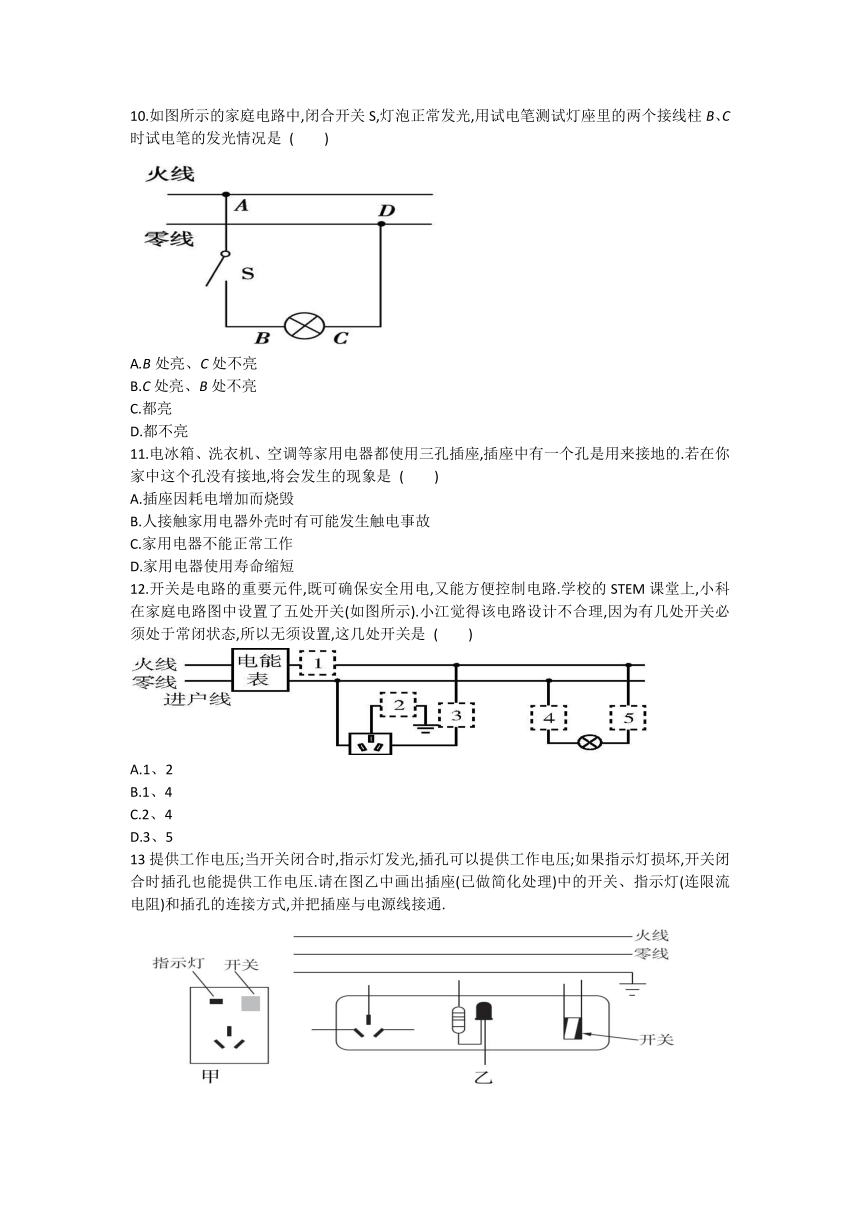

10.如图所示的家庭电路中,闭合开关S,灯泡正常发光,用试电笔测试灯座里的两个接线柱B、C时试电笔的发光情况是
(　　)
A.B处亮、C处不亮
B.C处亮、B处不亮
C.都亮
D.都不亮
11.电冰箱、洗衣机、空调等家用电器都使用三孔插座,插座中有一个孔是用来接地的.若在你家中这个孔没有接地,将会发生的现象是
(　　)
A.插座因耗电增加而烧毁
B.人接触家用电器外壳时有可能发生触电事故
C.家用电器不能正常工作
D.家用电器使用寿命缩短
12.开关是电路的重要元件,既可确保安全用电,又能方便控制电路.学校的STEM课堂上,小科在家庭电路图中设置了五处开关(如图所示).小江觉得该电路设计不合理,因为有几处开关必须处于常闭状态,所以无须设置,这几处开关是
(　　)
A.1、2
B.1、4
C.2、4
D.3、5
13提供工作电压;当开关闭合时,指示灯发光,插孔可以提供工作电压;如果指示灯损坏,开关闭合时插孔也能提供工作电压.请在图乙中画出插座(已做简化处理)中的开关、指示灯(连限流电阻)和插孔的连接方式,并把插座与电源线接通.
14.小华用两个单刀双掷开关S1、S2和若干导线,设计了一个双控开关电路,在大门处和卧室门口都能控制客厅日光灯的开和关.图中a、b、c、d、e、f、g、h八个接线柱间的导线连接还未完成,请根据小华的意图,用笔画线代替导线,完成连接.
15.小明家搞装修,为了美观,他想把所有电线都埋在墙壁里(俗称“走暗线”).小明在查阅有关资料时了解到:埋在墙里的电线,要整条铺设,不能在墙壁里中途接线,否则存在安全隐患.
(1)如图甲是小明房间的照明灯的电路,小明为了安装一个插座给书桌上的台灯供电,方便晚上学习,他把图甲中控制照明灯的开关拆下,并引出两条导线,然后接上插座如图乙所示,试描述他这样做会有什么现象发生?　
(写出一种现象即可).?
(2)请你在图丙中画出正确安装一个插座后的电路简图.(要求:开关仍然单独控制照明灯)
答案解析
1.D　【解题思路】　当开关闭合时,电灯不亮,用试电笔测两孔插座的左右两孔,氖管都会发光,即插座的两孔与火线相连,插座的左孔与零线之间是断开的,表明入户零线断了.
2.B　【解题思路】　用试电笔测试图中的a、b、c、d四点,只有d点发光,说明a、b、c三点没有与火线相通,故发生的故障可能是c、d间某处断路.故选B.
3.B　【解题思路】　家庭电路元件的安装顺序应是:两根进户线、电能表、总开关、保险装置、用电器.四个选项中只有B选项符合要求,故选B.
4.B　【解题思路】　电灯、电视和台灯工作时互不影响,是并联在电路中的,A错误;开关与电灯串联连接,然后再接在火线和零线之间,B正确;根据图示可知,各个小彩灯顺次连接,因此各个小彩灯之间是串联的,C错误;空气开关对电路起保护作用,去掉空气开关一般不影响电路的正常工作,但一旦出现干路电流过大时,会严重影响电路的安全,D错误.
5.D　【解题思路】　开关处于断开状态,火线没有接通,试电笔接触灯头对应灯座中任意一根导线时氖管都不发光,故题述现象不正常.
6.【参考答案】　如图所示.
【解题思路】　开关S1应该接到火线和用电器之间,灯座的螺丝套直接接到零线上;各用电器要并联,两孔插座左零右火,三孔插座左零右火上接地,且开关S2应接到火线上.
7.【参考答案】　甲　开关接在灯与火线之间
8.B　【解题思路】　试电笔可以判断火线与零线,不能判断物体带正电还是带负电,A错;若试电笔接触火线,火线、试电笔、人体、大地构成电流的通路,试电笔的氖管中有电流通过,氖管就会发光,B正确;试电笔的弹簧、笔卡都是由金属制成的,都是导体,C错;使用试电笔时,手要接触金属笔卡,甲错误、乙正确,D错.
9.D　【解题思路】　当手接触火线时,由于火线与大地之间的电压为220
V,而人体安全的电压是不高于36
V,因此手直接接触火线,人会有生命危险;手只接触零线时,由于零线与大地之间的电压为0,不会有电流通过人体;用试电笔测量火线时,加在试电笔和人之间的电压是220
V,试电笔和人是串联的,串联的电阻起分担电压的作用,电阻越大,分担的电压越大,试电笔的电阻很大,分担的电压很大,人分担的电压很小,通过人体的电流很小,电压不高于36
V,不会对人造成危害.故选D.
10.A　【解题思路】　因为灯泡正常发光,从题图中可以看出,C与零线相连,B与火线相连,因此用试电笔进行测试时,B处亮,C处不亮.故选A.
11.B　【解题思路】　洗衣机、空调、电冰箱等家用电器都使用三孔插座,是由于这些用电器的外壳是金属制品,金属是导体,当用电器漏电时,会使外壳带电,若接上地线,即便漏电,电流也会通过地线流入大地,从而防止触电事故的发生.故选B.
12.C　【解题思路】　在家庭电路中,电路的总开关应该接在干路中的火线上,在电能表之后,故1合理;三孔插座中,中间的孔接地,不需要开关控制,故2是不合理的;三孔插座的右孔接的是火线,开关3可控制插座是否通电,故3合理;控制灯泡的开关应接在火线和灯泡之间,不能接在零线与灯泡之间,故4不合理,5合理.综上所述,无须设置的是2、4.
13.【参考答案】　如图所示.
14.【参考答案】　如图所示.
15.【参考答案】　(1)当插座没有用电器插入时,电路断路,照明灯无法工作　(2)如图所示.
?
【解题思路】　(1)家庭电路中各家用电器的额定电压都是220
V,如题图乙所示,照明灯和两孔插座串联在220
V的电路中,若插座内插入用电器,照明灯和插座上的用电器都不能正常工作,若插座上没有用电器插入,电路断路,照明灯不能工作.
