浙教版科学八年级上第4章第七节电流、电压和电阻的关系（串并联电路的特点及应用专题复习）

(共18张PPT)
串并联电路的特点及应用专题复习
某居民楼楼梯有一盏长明灯，电阻为500欧，要保证其使用寿命，规定允许通过的最大电流为0.2安。问应该怎样才能将这盏长明灯接到220伏的照明电路上？
一用电器上要安装一个阻值为100欧，允许通过的最大电流为2安的指示灯，应该怎样才能将此灯接入10安的电路中使用？
（一）串联电路的特点：
3、串联电路的总电阻等于各个用电器的电阻之和：
I=I1=I2
U=U1+U2
2、串联电路中电压关系: 。
1、串联电路中的电流：　　　。
串并联电路特点
R=R1+R2
4、串联电路中，各用电器上的电压跟它们的电阻成正比：
U1
U2
——
R1
R2
——
=
L1
L2

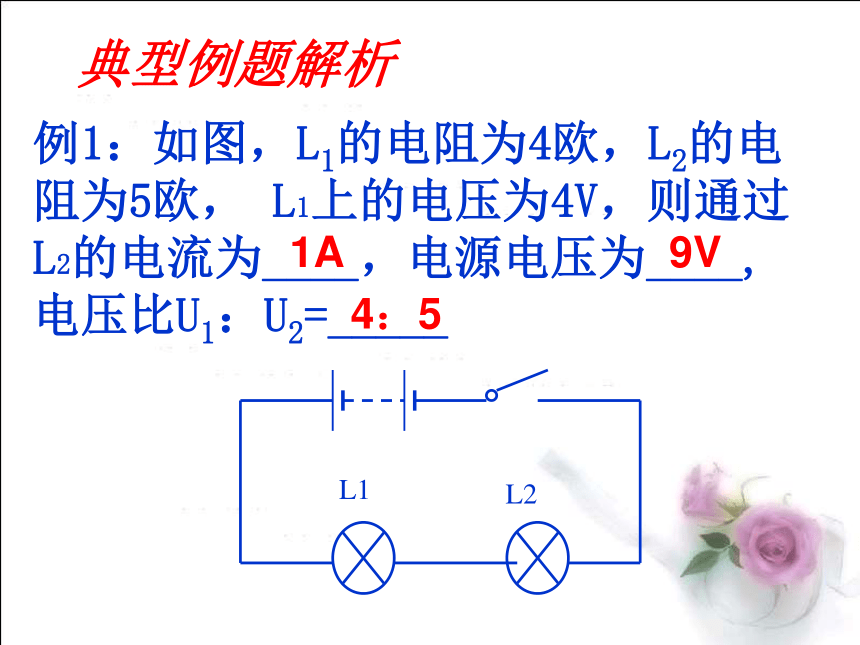

例1：如图，L1的电阻为4欧，L2的电阻为5欧， L1上的电压为4V，则通过L2的电流为____，电源电压为____,电压比U1：U2=_____
1A
9V
4：5
典型例题解析
1、某居民楼楼梯有一盏长明灯，电阻为500欧，要保证其使用寿命，规定允许通过的最大电流为0.2安。问应该怎样才能将这盏长明灯接到220伏照明电路上
（1） I=I1=I2
（2） U=U1+U2
（3） R=R1+R2
（4） U1/U2=R1/R2
串联电路：
更上一层楼

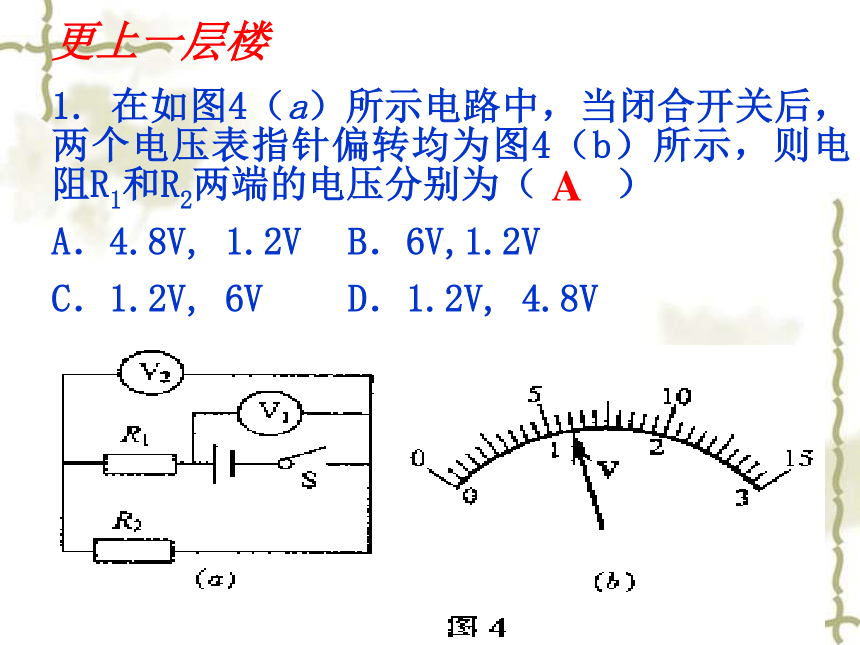

1. 在如图4（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图4（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．4.8V, 1.2V B．6V,1.2V
C．1.2V, 6V D．1.2V, 4.8V
A
更上一层楼
2．把两个灯泡串联后接到电源上，闭合开关后，发现灯L1比灯L2亮，下列说法中正确的是
( )
A．通过L1的电流大
B．通过L2的电流大
C．L1两端的电压大
D．L2两端的电压大
C
（二）并联电路特点：
I=I1+I2
U=U1=U2
1、并联电路中电流关系
2、并联电路中电压关系
3、并联电路的总电阻
∴
R1
1
R2
1
=
+
R
1
化简得到:
4、在并联电路中，各支路电流跟它们的电阻成反比:
I1
I2
——
R1
R2
——
=
2、一用电器上要安装一个阻值为100欧，允许通过的最大电流为2安的指示灯，应该怎样才能将此灯接入10安的电路中使用？
（1） I = I1 + I2
（2） U =U1 =U2
（3） 1/R=1/R1+1/R2
（4） I1 /I2=R2/R1
并联电路：
例２：如图，R2＝10Ω，
开关S断开时电流表的示
数为0.3A，开关S闭合时，
电流表的示数为0.5A,则
电源电压_____，R1的阻
值_____,在开关闭合时Ｉ1：Ｉ2 ＝_____
A
S
R1
R2
3V
2 : 3
15Ω
典型例题解析
更上一层楼
如图所示的电路中,R1=6欧,R2=12欧,当开关闭合时,A1和A2的读数之比是
1:2
R2
A2
R1
A1
1、如图所示，电源电压为6伏不变，当S断开时，电流表的示数为1安，当S闭合电流表的示数为1.5安，根据这些已知条件，可求出哪些未知量？
2、如图所示电路，电源的电压是6伏特，R2的阻值是10欧姆，通过R1的电流强度是0.4安培，求：
(1)通过电阻R2的电流强度。
(2)干路的电流强度。
(3)电路的总电阻。
3、如图所示电路，电源电压12V，R2=20Ω。当S1，S2合上时，电流表示数为0.8A，当S1，S2断开时，电流表示数为0.2A。求R1和Rs的值。
串联电路 并联电路
电流（I） 特点 串联电路中各处电流相等。 即：I=I1=I2 并联电路中，干路电流等于各支路电流之和。 即：I=I1+I2
电压（U） 特点 串联电路两端的总电压等各部分电路的电压之和。 即： U=U1+U2 并联电路中，各支路两端的电压相等。 即：U=U1=U2
电阻（R） 特点 串联电路的总电阻等于各分电阻之和。 即：R总=R1+R2 并联电路的总电阻的倒数等于各分电阻的倒数之和。 即： 或：
电压、电流 分配特点 串联电路中，各电阻两端的电压之比等于电阻之比。 即：U1:U2=R1:R2 或：U1:U总=R1:R总 并联电路中，各支路的电流之比等于电阻的反比。 即：I1:I2=R2:R1 或：I1:I总=R总:R1
=
1
R总
1
R1
+
1
R2
R1R2
R1+R2
R总=
例3：如图所示电路，电源的电压是6伏特，R2的阻值是10欧姆，通过R1的电流强度是0.4安培，求
(1)通过电阻R2的电流强度。
(2)干路的电流强度。
(3)电路的总电阻。
同体性
典型例题解析
