19.2《家庭电路中电流过大的》课时检测

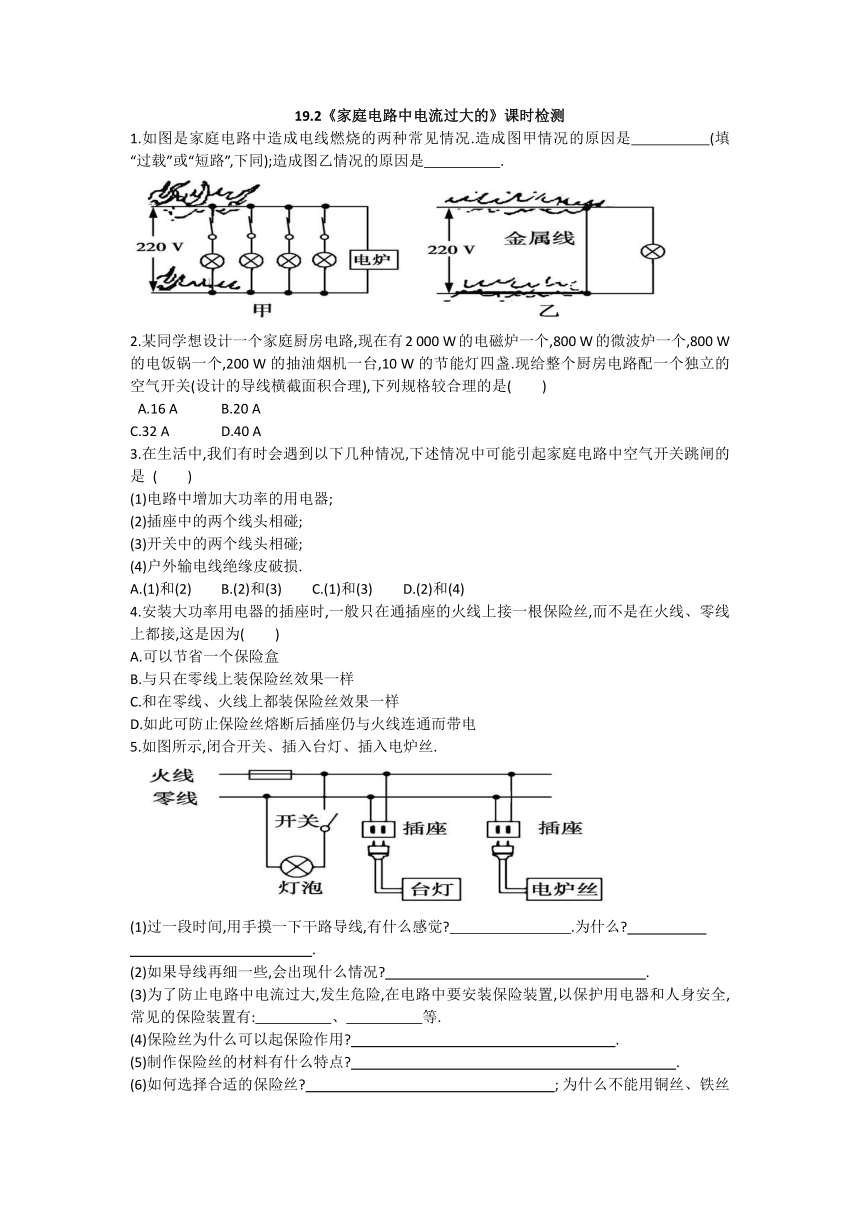

1.如图是家庭电路中造成电线燃烧的两种常见情况.造成图甲情况的原因是　　　　　(填“过载”或“短路”,下同);造成图乙情况的原因是　　　　　.?
2.某同学想设计一个家庭厨房电路,现在有2
000
W的电磁炉一个,800
W的微波炉一个,800
W的电饭锅一个,200
W的抽油烟机一台,10
W的节能灯四盏.现给整个厨房电路配一个独立的空气开关(设计的导线横截面积合理),下列规格较合理的是(　　)
A.16
A
B.20
A
C.32
A
D.40
A
3.在生活中,我们有时会遇到以下几种情况,下述情况中可能引起家庭电路中空气开关跳闸的是
(　　)
(1)电路中增加大功率的用电器;
(2)插座中的两个线头相碰;
(3)开关中的两个线头相碰;
(4)户外输电线绝缘皮破损.
A.(1)和(2)
B.(2)和(3)
C.(1)和(3)
D.(2)和(4)
4.安装大功率用电器的插座时,一般只在通插座的火线上接一根保险丝,而不是在火线、零线上都接,这是因为(　　)
A.可以节省一个保险盒
B.与只在零线上装保险丝效果一样
C.和在零线、火线上都装保险丝效果一样
D.如此可防止保险丝熔断后插座仍与火线连通而带电
5.如图所示,闭合开关、插入台灯、插入电炉丝.
?
(1)过一段时间,用手摸一下干路导线,有什么感觉?　　　　　　　　.为什么?　?　
.?
(2)如果导线再细一些,会出现什么情况??　
.?
(3)为了防止电路中电流过大,发生危险,在电路中要安装保险装置,以保护用电器和人身安全,常见的保险装置有:　　　　　、　　　　　等.?
(4)保险丝为什么可以起保险作用??　
.?
(5)制作保险丝的材料有什么特点??　　　　　　　　　　
.?
(6)如何选择合适的保险丝??　
;?为什么不能用铜丝、铁丝等替代保险丝接入电路?　
.?

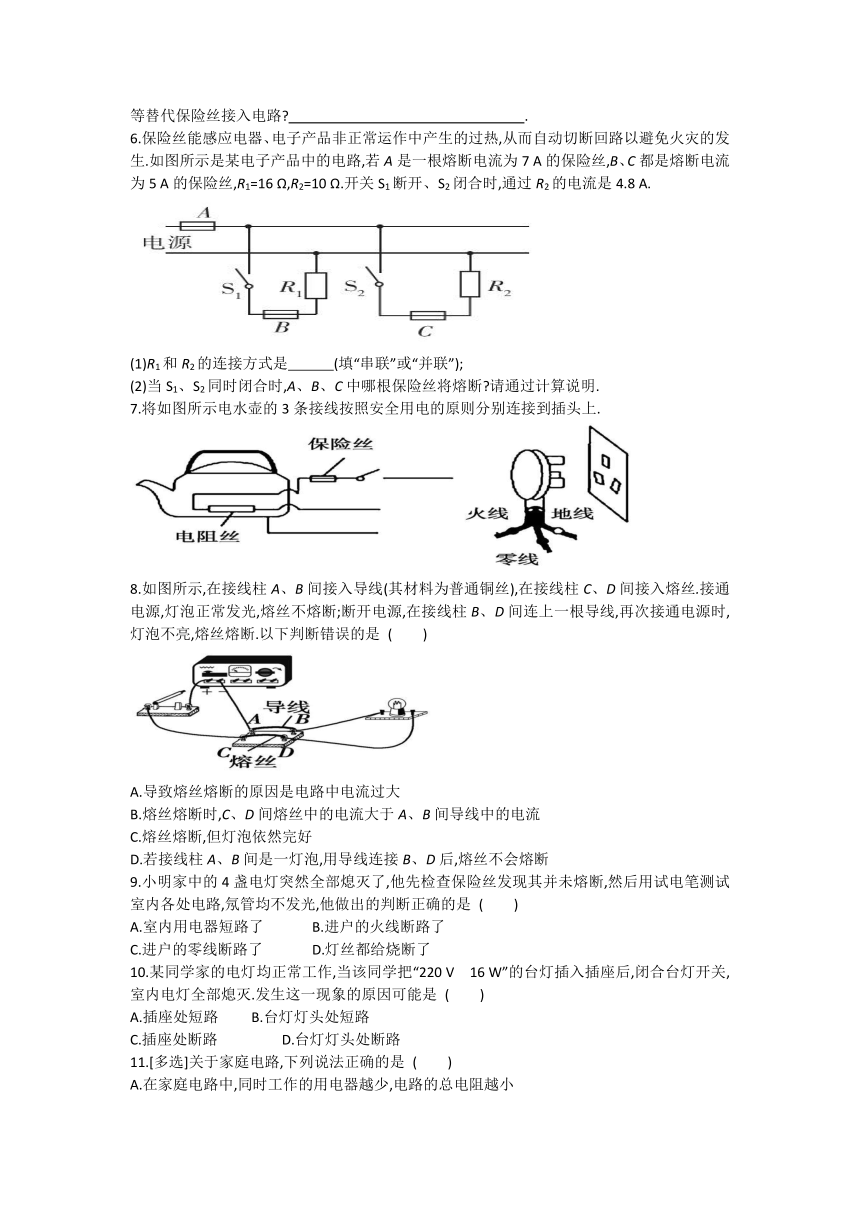

6.保险丝能感应电器、电子产品非正常运作中产生的过热,从而自动切断回路以避免火灾的发生.如图所示是某电子产品中的电路,若A是一根熔断电流为7
A的保险丝,B、C都是熔断电流为5
A的保险丝,R1=16
Ω,R2=10
Ω.开关S1断开、S2闭合时,通过R2的电流是4.8
A.
(1)R1和R2的连接方式是　　　(填“串联”或“并联”);?
(2)当S1、S2同时闭合时,A、B、C中哪根保险丝将熔断?请通过计算说明.
7.将如图所示电水壶的3条接线按照安全用电的原则分别连接到插头上.
8.如图所示,在接线柱A、B间接入导线(其材料为普通铜丝),在接线柱C、D间接入熔丝.接通电源,灯泡正常发光,熔丝不熔断;断开电源,在接线柱B、D间连上一根导线,再次接通电源时,灯泡不亮,熔丝熔断.以下判断错误的是
(　　)
A.导致熔丝熔断的原因是电路中电流过大
B.熔丝熔断时,C、D间熔丝中的电流大于A、B间导线中的电流
C.熔丝熔断,但灯泡依然完好
D.若接线柱A、B间是一灯泡,用导线连接B、D后,熔丝不会熔断
9.小明家中的4盏电灯突然全部熄灭了,他先检查保险丝发现其并未熔断,然后用试电笔测试室内各处电路,氖管均不发光,他做出的判断正确的是
(　　)
A.室内用电器短路了
B.进户的火线断路了
C.进户的零线断路了
D.灯丝都给烧断了
10.某同学家的电灯均正常工作,当该同学把“220
V　16
W”的台灯插入插座后,闭合台灯开关,室内电灯全部熄灭.发生这一现象的原因可能是
(　　)
A.插座处短路
B.台灯灯头处短路
C.插座处断路
D.台灯灯头处断路
11.[多选]关于家庭电路,下列说法正确的是
(　　)
A.在家庭电路中,同时工作的用电器越少,电路的总电阻越小
B.家中所有用电器的额定功率之和不能超过保险丝能承受的最大功率
C.如果家庭电路中不安装保险丝,那么发生短路时,会因为通过用电器的电流过大而烧毁用电器
D.电炉工作时,电炉丝热得发红,而连接电炉的导线并不太热,是因为导线的电阻比电炉丝的电阻小
12.断路器因方便、安全,被越来越广泛使用.如图所示是断路器的工作原理,当电流过大时,它的工作顺序是　　　.(填写相应的字母序号)?
?
A.簧锁装置脱开;
B.触点断开;
C.电流过大,双层金属片发热过多;
D.双层金属片弯曲,触动簧锁装置.
13..随着改革开放的不断深入,人民生活水平不断提高,家中用电器不断增多,部分家庭对电路进行了必要的改造.
(1)电流通过导体会产生热量,其原理是什么?
(2)除了短路,还有什么原因会造成家庭电路电流过大?
(3)对家庭电路改造时,除要更换干路输电线和保险装置,还必须考虑更换什么?
答案解析
1.【参考答案】　过载　短路
【解题思路】　造成家庭电路中电流过大的原因有两个:短路或用电器总功率过大(过载).过载是指电路中的总功率过大,使电路中的总电流超过了它能承载的电流,如题图甲所示.题图乙所示情况的原因是短路.
3.A　【解题思路】　(1)电路中增加了大功率用电器,可能会导致用电器的总功率过大,进而导致电流过大,引起家庭电路中空气开关跳闸;(2)插座中的两个线头相碰,会造成电路短路,从而造成电流过大,引起家庭电路中空气开关跳闸;
(3)开关中的两个线头相碰,会导致开关无法控制用电器,用电器将一直工作,但不会导致电流过大,不会引起家庭电路中空气开关跳闸;(4)户外输电线绝缘皮破损,不会引起家庭电路中的电流过大,不会引起家庭电路中空气开关跳闸.可见,可能引起家庭电路中空气开关跳闸的是(1)和(2).
4.D　【解题思路】　如果在火线和零线上各装一根保险丝,则电路超载时有可能零线上的保险丝熔断,而火线上的保险丝未熔断,那么用电器虽然不能工作但仍带电,这样将很不安全,因此为了安全起见,确保火线上的保险丝熔断,只在火线上装一根保险丝.故选D.
5.【参考答案】　(1)导线发热　导线有电阻,电流具有热效应　(2)导线温度会迅速升高,可能烧坏绝缘皮,甚至引起火灾　(3)保险丝　
空气开关　(4)当电路中电流过大时,保险丝自动熔断,保护电路　(5)电阻率大、熔点较低　(6)选择额定电流等于或稍大于电路中最大工作电流的保险丝　电流很大时铜丝、铁丝也不会熔断,起不到保护作用
【解题思路】　(2)导线越细其电阻越大,根据焦耳定律,电流的热效应越大,导线温度会迅速升高,容易发生火灾.
7.【参考答案】　如图所示.
【解题思路】　
保险丝和开关均要接在火线上,电水壶的外壳要接地线.
8.B　【解题思路】　在B、D间连上一根导线,再次接通电源时,灯泡被短路,电路中电流过大,导致熔丝熔断,A正确;C、D间熔丝和A、B间导线串联,通过它们的电流相等,B错误;熔丝熔断,灯泡中没有电流通过,因而灯泡依然完好,C正确;若接线柱A、B间是一灯泡,用导线连接B、D后,A、B间灯泡仍可以正常工作,熔丝不会熔断,D正确.
9.B　【解题思路】　保险丝未熔断,说明电路中电流没有过大,用试电笔测试室内各处电路,氖管均不发光,应是进户火线断路了,导致4盏电灯全部熄灭,故选B.
10.B　【解题思路】　将台灯的插头插入插座后没出现故障,闭合台灯开关后才出现了故障,说明插头与插座都没问题,所以选项A、C都不符合题意;闭合台灯开关后室内电灯全部熄灭,故电路中可能出现短路,所以选项B符合题意,选项D不符合题意.
11.BD　【解题思路】　家庭电路各用电器间是并联的,电路中并联的用电器越多,总电阻越小,反之用电器越少,总电阻就越大,故A错误.一般情况下所有家用电器的总功率不能超过保险丝能承受的最大功率,故B正确.如果家庭电路中不安装保险丝,发生短路时,电路中电流会过大,但用电器已经被短路了,电流不会从用电器上通过,故C错误.由焦耳定律可知D正确.
12.【参考答案】　CDAB
【解题思路】　当断路器中的电流过大时,双层金属片发热过多,双层金属片会向右弯曲,触动簧锁装置,簧锁装置会脱开,于是触点断开,对电路起到保护作用.故合理的顺序是CDAB.
13.【参考答案】　(1)电流通过导体会产生热量,其原理是电流的热效应.
(2)除了短路,用电器的总功率过大也会造成家庭电路电流过大.
(3)对家庭电路改造时,除要更换干路输电线和保险装置,还必须考虑更换电能表.
