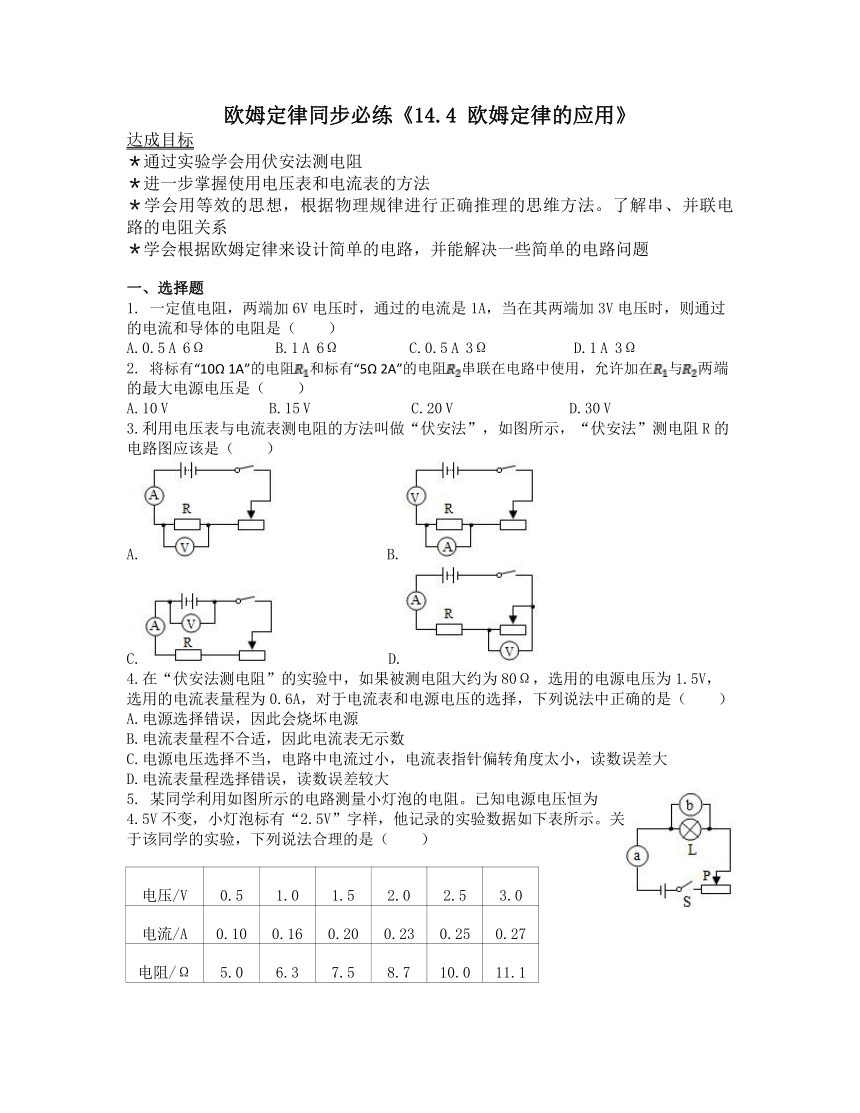

欧姆定律同步必练《14.4
欧姆定律的应用》
达成目标
*通过实验学会用伏安法测电阻
*进一步掌握使用电压表和电流表的方法
*学会用等效的思想,根据物理规律进行正确推理的思维方法。了解串、并联电路的电阻关系
*学会根据欧姆定律来设计简单的电路,并能解决一些简单的电路问题
一、选择题
1.
一定值电阻,两端加6V电压时,通过的电流是1A,当在其两端加3V电压时,则通过的电流和导体的电阻是(  )
A.0.5
A

B.1
A

C.0.5
A

D.1
A

2.
将标有“10Ω
1A”的电阻和标有“5Ω
2A”的电阻串联在电路中使用,允许加在与两端的最大电源电压是(  )
A.10
V
B.15
V
C.20
V
D.30
V
3.利用电压表与电流表测电阻的方法叫做“伏安法”,如图所示,“伏安法”测电阻R的电路图应该是(  )
A.
B.
C.
D.
4.在“伏安法测电阻”的实验中,如果被测电阻大约为80Ω,选用的电源电压为1.5V,选用的电流表量程为0.6A,对于电流表和电源电压的选择,下列说法中正确的是(  )
A.电源选择错误,因此会烧坏电源
B.电流表量程不合适,因此电流表无示数
C.电源电压选择不当,电路中电流过小,电流表指针偏转角度太小,读数误差大
D.电流表量程选择错误,读数误差较大
5.
某同学利用如图所示的电路测量小灯泡的电阻。已知电源电压恒为4.5V不变,小灯泡标有“2.5V”字样,他记录的实验数据如下表所示。关于该同学的实验,下列说法合理的是(  )
电压/V
0.5
1.0
1.5
2.0
2.5
3.0
电流/A
0.10
0.16
0.20
0.23
0.25
0.27
电阻/Ω
5.0
6.3
7.5
8.7
10.0
11.1

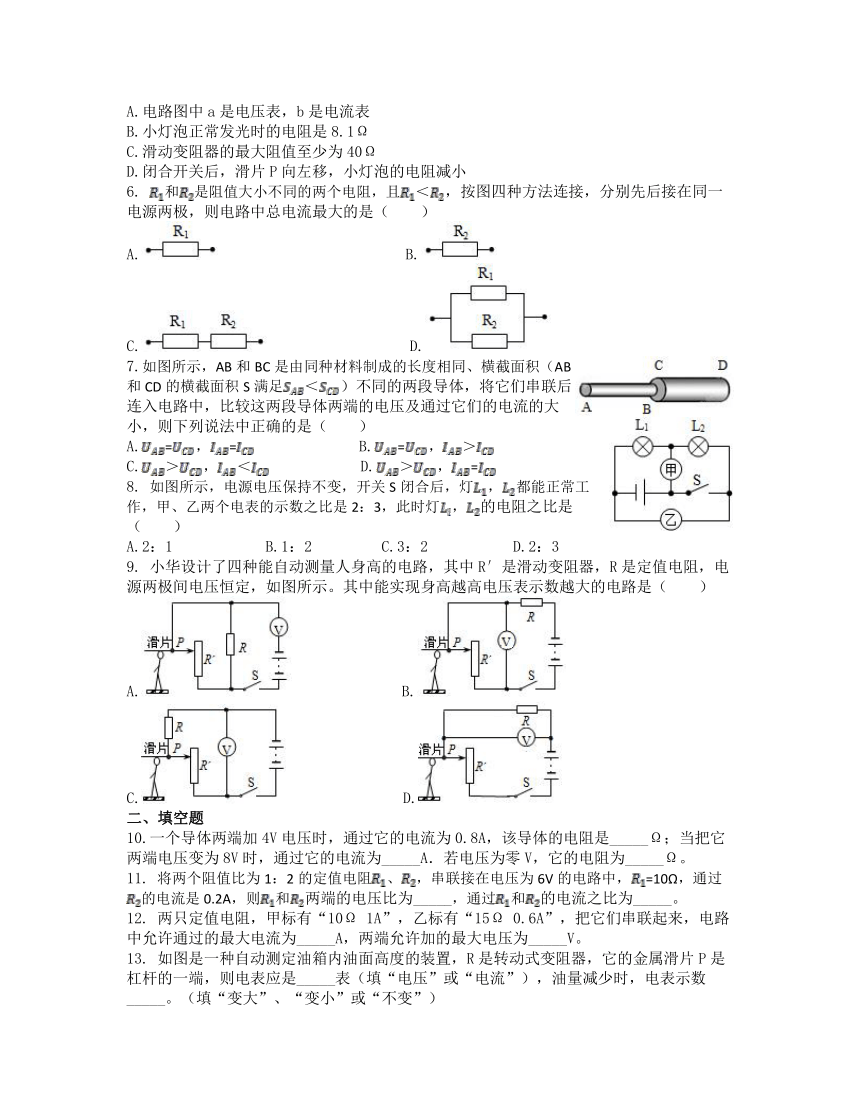

A.电路图中a是电压表,b是电流表
B.小灯泡正常发光时的电阻是8.1Ω
C.滑动变阻器的最大阻值至少为40Ω
D.闭合开关后,滑片P向左移,小灯泡的电阻减小
6.
和是阻值大小不同的两个电阻,且<,按图四种方法连接,分别先后接在同一电源两极,则电路中总电流最大的是(  )
A.
B.
C.
D.
7.如图所示,AB和BC是由同种材料制成的长度相同、横截面积(AB和CD的横截面积S满足<)不同的两段导体,将它们串联后连入电路中,比较这两段导体两端的电压及通过它们的电流的大小,则下列说法中正确的是(  )
A.=,=
B.=,>
C.>,<
D.>,=
8.
如图所示,电源电压保持不变,开关S闭合后,灯,都能正常工作,甲、乙两个电表的示数之比是2:3,此时灯,的电阻之比是(  )
A.2:1
B.1:2
C.3:2
D.2:3
9.
小华设计了四种能自动测量人身高的电路,其中R′是滑动变阻器,R是定值电阻,电源两极间电压恒定,如图所示。其中能实现身高越高电压表示数越大的电路是(  )
A.
B.
C.
D.
二、填空题
10.一个导体两端加4V电压时,通过它的电流为0.8A,该导体的电阻是_____Ω;当把它两端电压变为8V时,通过它的电流为_____A.若电压为零V,它的电阻为_____Ω。
11.
将两个阻值比为1:2的定值电阻、,串联接在电压为6V的电路中,=10Ω,通过的电流是0.2A,则和两端的电压比为_____,通过和的电流之比为_____。
12.
两只定值电阻,甲标有“10Ω
1A”,乙标有“15Ω
0.6A”,把它们串联起来,电路中允许通过的最大电流为_____A,两端允许加的最大电压为_____V。
13.
如图是一种自动测定油箱内油面高度的装置,R是转动式变阻器,它的金属滑片P是杠杆的一端,则电表应是_____表(填“电压”或“电流”),油量减少时,电表示数_____。(填“变大”、“变小”或“不变”)
14.
如图所示,电源电压恒为3V,灯的电阻为10Ω,开关S闭合时电压表示数为1V,此时灯和的连接方式为_____,灯两端的电压为_____V;通过灯的电流为_____A。
15.
如图所示,电路中电源电压恒定,定值电阻=10Ω,只闭合开关,电流表示数为0.3A;同时闭合开头、,电流表示数为0.4A,则的阻值为_____Ω。
16.
电阻的U-I图像如图所示,的阻值是_____Ω,把与阻值是30Ω的电阻并联在电源电压是4V的电路中,通过与的电流之比是_____,与两端的电压之比是_____。
17.如图所示是分别测量定值电阻R和小灯泡L两端电压和通过的电流后得到的U-I关系图线。由图可知,定值电阻R的阻值为_____Ω;小灯泡L的阻值会随其两端电压的升高而逐渐变大,当其两端电压为2V时阻值为_____Ω。
18.如图所示的伏安法测电阻电路中,电压表的读数为3V(内阻忽略不计);电流表内阻为1Ω,读数为0.1A,待测电阻R的真实值等于_____Ω。
三、解答题
19.某同学用下列器材测量定值电阻的阻值:
干电池2节,电流表A,电压表V,滑动变阻器(规格“30Ω,2A”),开关及导线。
(1)他连接了如图所示的电路,接错了一根导线,请你在这根导线上打“×”,并补画出正确的那根导线。
(2)正确连接电路后,闭合开关前,应将滑动变阻器
_____。
(3)他按正确步骤进行了3次实验,记录数据如表所示,此定值电阻的阻值为
_____Ω(结果保留一位小数)。
数据序号
1
2
3
电压U/V
1.2
1.8
2.5
电流I/A
0.10
0.15
0.20
(4)为了使并联在定值电阻两端的电压表的示数为0.5V,在不增加器材的情况下,可以采取的措施是
_____。
(5)他将上述实验中的定值电阻换成额定电压为2.5V的小灯泡,用同样的方法测定小灯泡的电阻。当电压表的示数为0.2V时,电流表的示数为0.10A;当电压表的示数为2.4V时,电流表的示数为0.30A;则电压表的示数为2.0V时,电流表的示数可能为
_____(填“0.20A”“0.25A”“0.28A”或“0.30A”)。
20.
如图所示,在探究额定电压为2.5V的小灯泡电阻的实验中:
(1)该实验的实验原理是_____;
(2)如图甲所示是某小组同学连接的电路,其中存在错误,但只需改动一根导线,即可使电路连接正确。请你在应改动的导线上打“×”,并用笔画线代替导线在图中画出正确的接法。
(3)电路正确连接后,闭合开关后,发现小灯泡不发光,电流表、电压表均有示数,出现这一现象的原因可能是_____。
A.L灯泡断路
B.灯泡短路
C.滑动变阻器接入电路阻值太大
(4)排除故障后,闭合开关,经过多次实验,利用实验数据,绘制小灯泡伏安特性曲线,如图乙所示,可知,小灯泡正常发光的电阻为_____,且小灯泡的电阻随电流增大而_____,(选填“增大”“减小”“不变”),这主要是因为受_____变化的影响;
(5)实验课后几个同学想:在只有电流表或电压表时。利用一个已知阻值的电阻,能否测的阻值呢?于是设计了如图所示的四个电路,其中不可行的是_____。
欧姆定律同步必练《14.4
欧姆定律的应用》答案
1、A
B
A
C
C
D
D
B
B
5;1.6;5
1:2;
1:1
0.6;15
电压,变大
串联;1;0.2
30
10;3:1;1:1
5;4
30
(1)改正电路如图所示;
滑?P移到最?阻值处;(3)12.2Ω;(4)取下?节?电池;(5)0.28A。
(1)R=
(2)见下图;(3)C;(4)12.5Ω;增?;温度;(5)C
