16.1 电压 练习 2021--2022学年人教版九年级物理全一册（含答案解析）

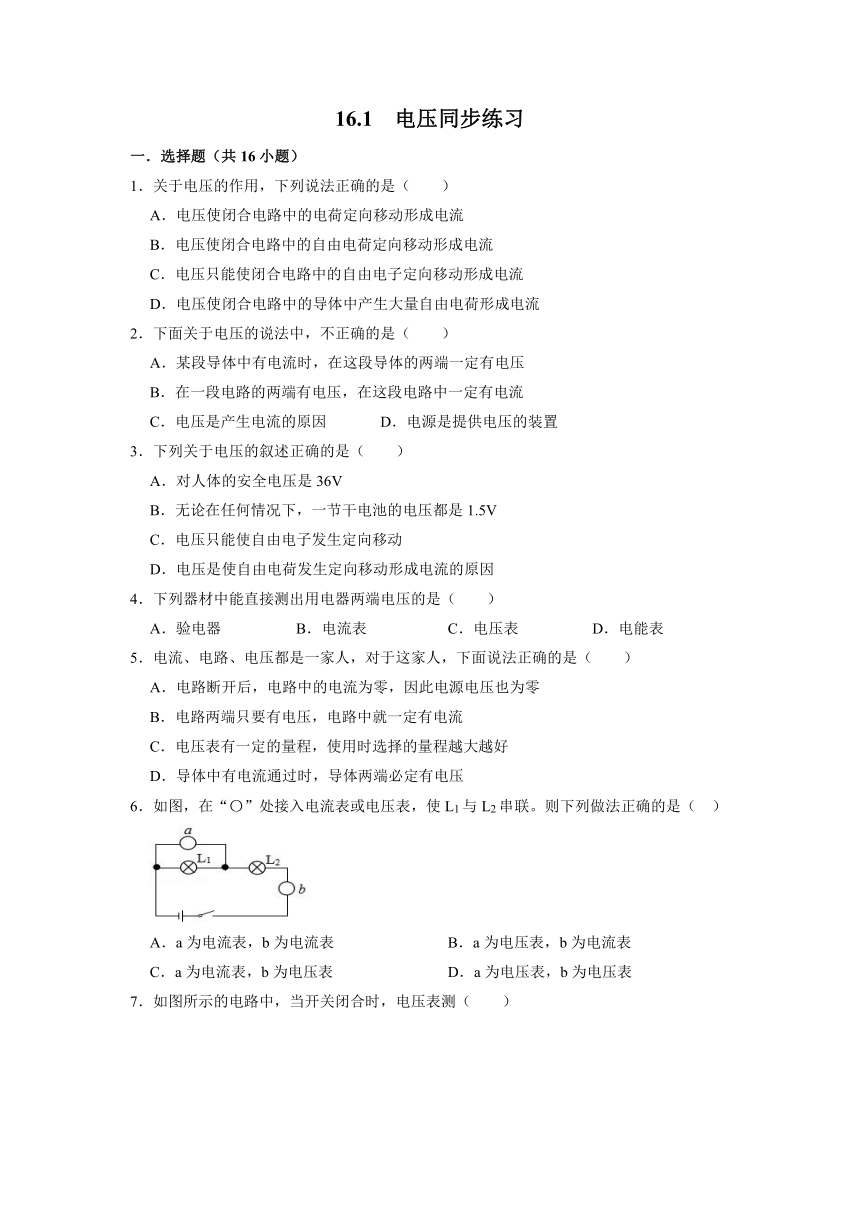

16.1
电压同步练习
一．选择题（共16小题）
1．关于电压的作用，下列说法正确的是（　　）
A．电压使闭合电路中的电荷定向移动形成电流
B．电压使闭合电路中的自由电荷定向移动形成电流
C．电压只能使闭合电路中的自由电子定向移动形成电流
D．电压使闭合电路中的导体中产生大量自由电荷形成电流
2．下面关于电压的说法中，不正确的是（　　）
A．某段导体中有电流时，在这段导体的两端一定有电压
B．在一段电路的两端有电压，在这段电路中一定有电流
C．电压是产生电流的原因
D．电源是提供电压的装置
3．下列关于电压的叙述正确的是（　　）
A．对人体的安全电压是36V
B．无论在任何情况下，一节干电池的电压都是1.5V
C．电压只能使自由电子发生定向移动
D．电压是使自由电荷发生定向移动形成电流的原因
4．下列器材中能直接测出用电器两端电压的是（　　）
A．验电器
B．电流表
C．电压表
D．电能表
5．电流、电路、电压都是一家人，对于这家人，下面说法正确的是（　　）
A．电路断开后，电路中的电流为零，因此电源电压也为零
B．电路两端只要有电压，电路中就一定有电流
C．电压表有一定的量程，使用时选择的量程越大越好
D．导体中有电流通过时，导体两端必定有电压
6．如图，在“〇”处接入电流表或电压表，使L1与L2串联。则下列做法正确的是（　）
A．a为电流表，b为电流表
B．a为电压表，b为电流表
C．a为电流表，b为电压表
D．a为电压表，b为电压表

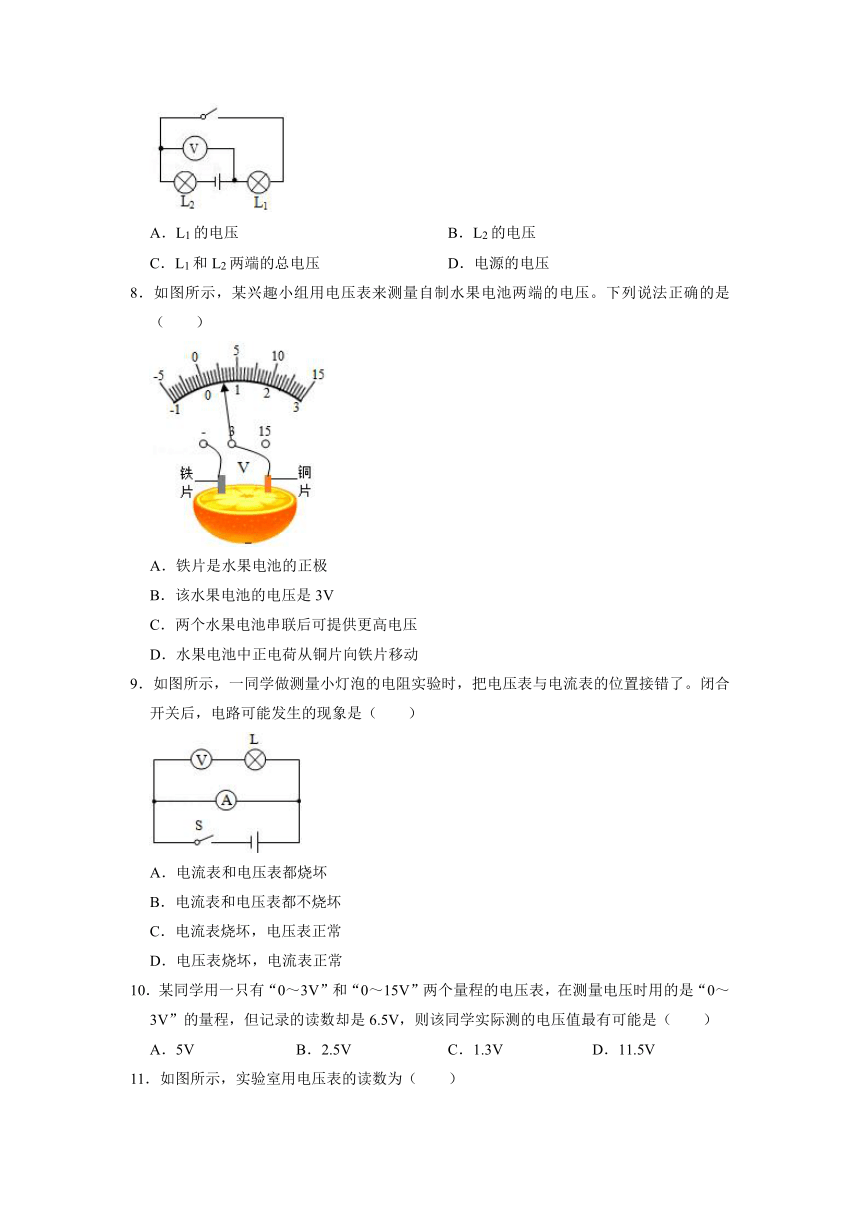

7．如图所示的电路中，当开关闭合时，电压表测（　　）
A．L1的电压
B．L2的电压
C．L1和L2两端的总电压
D．电源的电压
8．如图所示，某兴趣小组用电压表来测量自制水果电池两端的电压。下列说法正确的是（　　）
A．铁片是水果电池的正极
B．该水果电池的电压是3V
C．两个水果电池串联后可提供更高电压
D．水果电池中正电荷从铜片向铁片移动
9．如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。闭合开关后，电路可能发生的现象是（　　）
A．电流表和电压表都烧坏
B．电流表和电压表都不烧坏
C．电流表烧坏，电压表正常
D．电压表烧坏，电流表正常
10．某同学用一只有“0～3V”和“0～15V”两个量程的电压表，在测量电压时用的是“0～3V”的量程，但记录的读数却是6.5V，则该同学实际测的电压值最有可能是（　　）
A．5V
B．2.5V
C．1.3V
D．11.5V

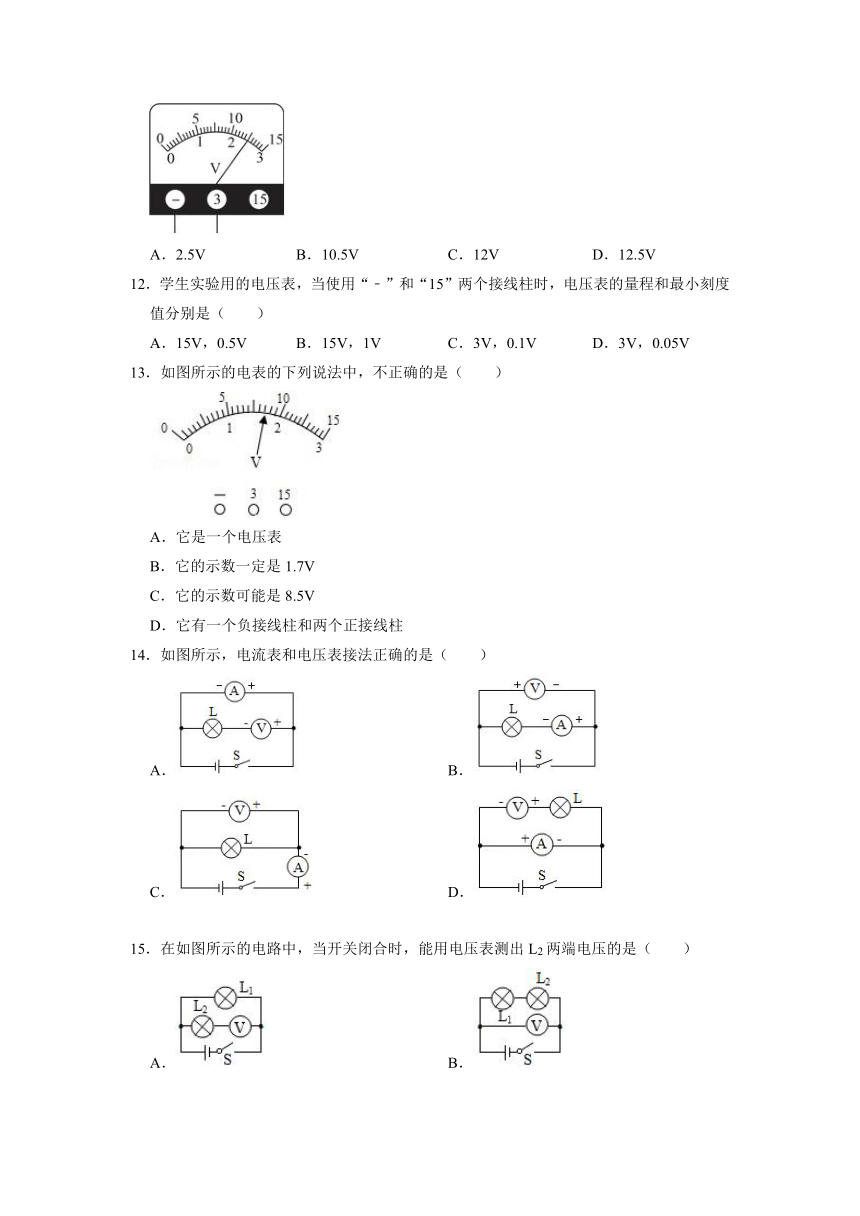

11．如图所示，实验室用电压表的读数为（　　）
A．2.5V
B．10.5V
C．12V
D．12.5V
12．学生实验用的电压表，当使用“﹣”和“15”两个接线柱时，电压表的量程和最小刻度值分别是（　　）
A．15V，0.5V
B．15V，1V
C．3V，0.1V
D．3V，0.05V
13．如图所示的电表的下列说法中，不正确的是（　　）
A．它是一个电压表
B．它的示数一定是1.7V
C．它的示数可能是8.5V
D．它有一个负接线柱和两个正接线柱
14．如图所示，电流表和电压表接法正确的是（　　）
A．
B．
C．
D．

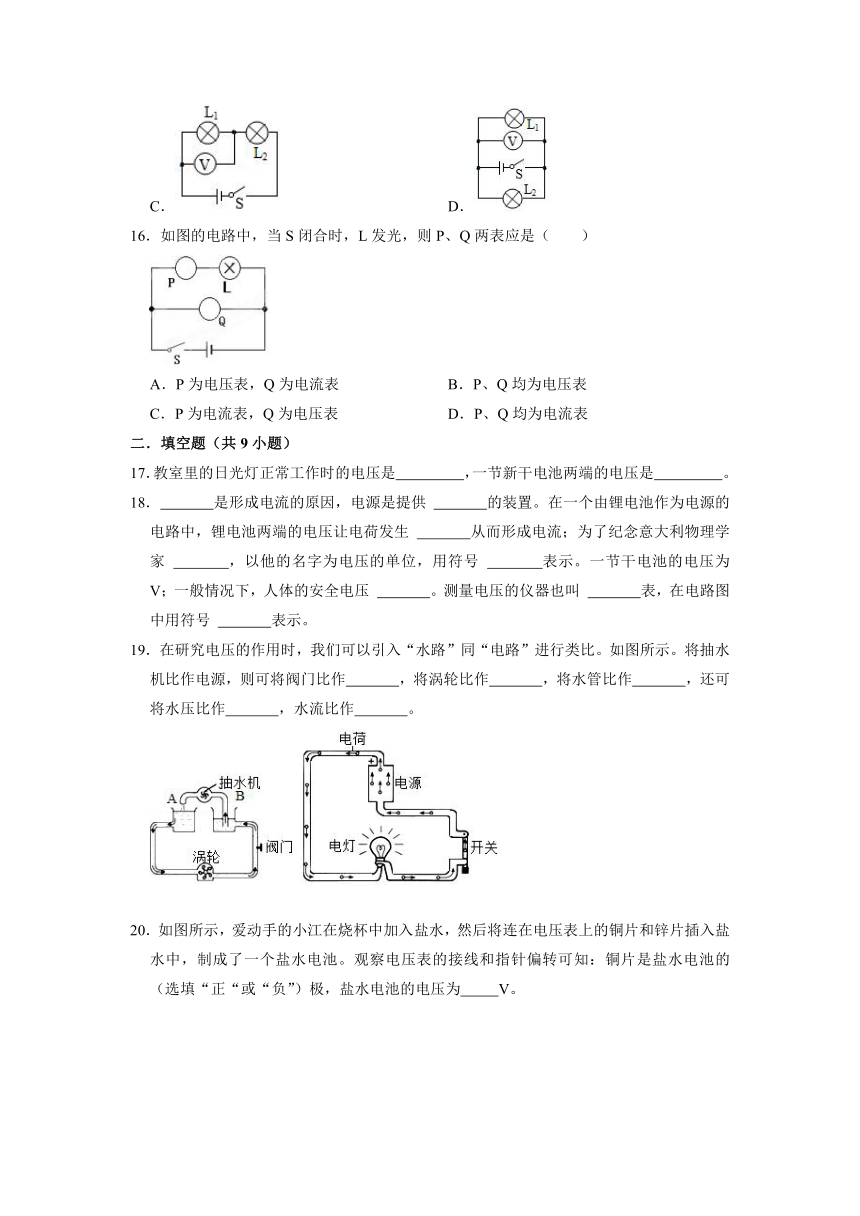

15．在如图所示的电路中，当开关闭合时，能用电压表测出L2两端电压的是（　　）
A．
B．
C．
D．
16．如图的电路中，当S闭合时，L发光，则P、Q两表应是（　　）
A．P为电压表，Q为电流表
B．P、Q均为电压表
C．P为电流表，Q为电压表
D．P、Q均为电流表
二．填空题（共9小题）
17．教室里的日光灯正常工作时的电压是　
　，一节新干电池两端的电压是　
　。
18．　
　是形成电流的原因，电源是提供
　
　的装置。在一个由锂电池作为电源的电路中，锂电池两端的电压让电荷发生
　
　从而形成电流；为了纪念意大利物理学家
　
　，以他的名字为电压的单位，用符号
　
　表示。一节干电池的电压为
　
　V；一般情况下，人体的安全电压
　
　。测量电压的仪器也叫
　
　表，在电路图中用符号
　
　表示。
19．在研究电压的作用时，我们可以引入“水路”同“电路”进行类比。如图所示。将抽水机比作电源，则可将阀门比作　
　，将涡轮比作　
　，将水管比作　
　，还可将水压比作　
　，水流比作　
　。
20．如图所示，爱动手的小江在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，制成了一个盐水电池。观察电压表的接线和指针偏转可知：铜片是盐水电池的　
　（选填“正“或“负”）极，盐水电池的电压为　
　V。

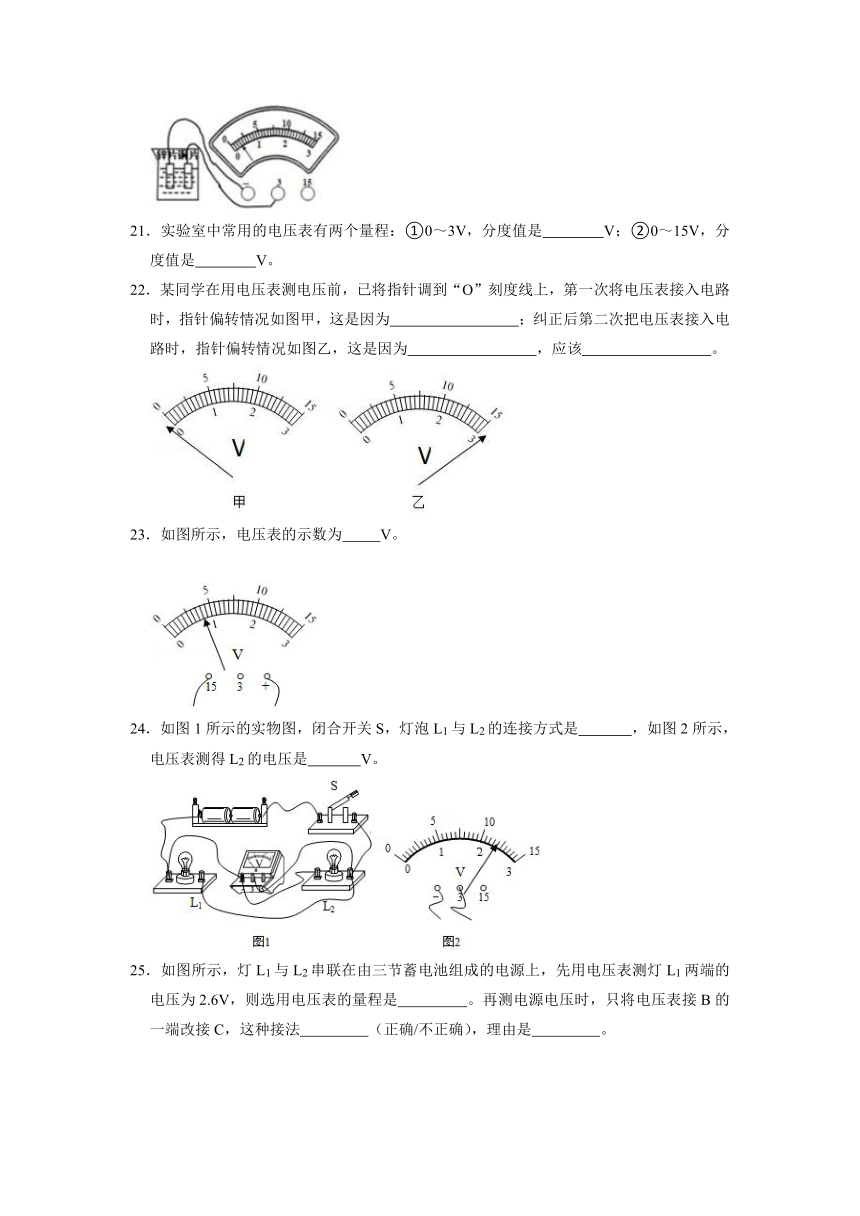

21．实验室中常用的电压表有两个量程：①0～3V，分度值是　
　V；②0～15V，分度值是　
　V。
22．某同学在用电压表测电压前，已将指针调到“O”刻度线上，第一次将电压表接入电路时，指针偏转情况如图甲，这是因为　
　；纠正后第二次把电压表接入电路时，指针偏转情况如图乙，这是因为　
　，应该　
　。
23．如图所示，电压表的示数为　
　V。
24．如图1所示的实物图，闭合开关S，灯泡L1与L2的连接方式是　
　，如图2所示，电压表测得L2的电压是　
　V。
25．如图所示，灯L1与L2串联在由三节蓄电池组成的电源上，先用电压表测灯L1两端的电压为2.6V，则选用电压表的量程是　
　。再测电源电压时，只将电压表接B的一端改接C，这种接法　
　（正确/不正确），理由是　
　。
三．解答题（共2小题）
26．如图所示是某同学用电压表测灯L1两端电压的实物图，其中的三处错误是：
（1）　
　；
（2）　
　；
（3）　
　。
27．小明按图所示连接了电路，电压表和灯L1并联，测得灯L1两端的电压为U1．现在他想改测灯L2的电压U2，小红告诉他：只须将电压表接A的一头改接C即可。这种说法正确吗？为什么？
16.1
电压同步练习参考答案与试题解析
一．选择题（共16小题）
1．关于电压的作用，下列说法正确的是（　　）
A．电压使闭合电路中的电荷定向移动形成电流
B．电压使闭合电路中的自由电荷定向移动形成电流
C．电压只能使闭合电路中的自由电子定向移动形成电流
D．电压使闭合电路中的导体中产生大量自由电荷形成电流
【分析】电压使导体中的自由电荷定向移动形成电流。
【解答】解：ABC、电压使闭合电路中的自由电荷定向移动形成电流，自由电荷不一定是自由电子。故AC错误，B正确；
D、电压使闭合电路中的自由电荷发生定向移动形成电流，而不是使导体中产生大量自由电荷。故D错误。
故选：B。
【点评】本题考查了对电压作用的理解，属于基础知识的考查。
2．下面关于电压的说法中，不正确的是（　　）
A．某段导体中有电流时，在这段导体的两端一定有电压
B．在一段电路的两端有电压，在这段电路中一定有电流
C．电压是产生电流的原因
D．电源是提供电压的装置
【分析】电源可以提供电压，电压是导体形成电流的原因；电路中有持续电流的条件是有电源和通路。
【解答】解：
A、某段导体中有电流时，则该导体的两端一定有电压，故A正确；
B、在一段电路的两端有电压，如果电路是断路，则这段电路中无电流，故B错误；
CD、电源可以提供电压，电压使电路中形成了电流，故CD正确；
本题选错误的；
故选：B。
【点评】本题涉及了电流形成的原因和条件、电源的作用，属于基础知识，要掌握。
3．下列关于电压的叙述正确的是（　　）
A．对人体的安全电压是36V
B．无论在任何情况下，一节干电池的电压都是1.5V
C．电压只能使自由电子发生定向移动
D．电压是使自由电荷发生定向移动形成电流的原因
【分析】（1）要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V；一节铅蓄电池的电压是2V；家庭电路的电压为220V；动力电压为380V；对人体安全的电压为不高于36V；
（2）电压可以使各种自由电荷发生定向移动，形成电流；
（3）电压的作用是：使电路中自由电荷发生定向移动，形成电流。
【解答】解：A、对人体安全的电压为不高于36V；故A错误；
B、一节新干电池的电压都是1.5V，用久后电压会减小；故B错误；
C、电压可以使各种自由电荷发生定向移动形成电流，不仅仅是自由电子；故C错误；
D、电压的作用是：使电路中自由电荷发生定向移动形成电流；故D正确；
故选：D。
【点评】记住常见电压值，明确电压的作用；可解答此题。
4．下列器材中能直接测出用电器两端电压的是（　　）
A．验电器
B．电流表
C．电压表
D．电能表
【分析】根据对各器材作用的掌握分析答题。
【解答】解：验电器是检测物体是否带电的仪器，电流表是测电流的仪表，电压表是测电压的仪表，电能表是测电功（或消耗电能）的仪表。
故选：C。
【点评】本题考查了测电压的仪器，是一道基础题，掌握基础知识即可正确解题。
5．电流、电路、电压都是一家人，对于这家人，下面说法正确的是（　　）
A．电路断开后，电路中的电流为零，因此电源电压也为零
B．电路两端只要有电压，电路中就一定有电流
C．电压表有一定的量程，使用时选择的量程越大越好
D．导体中有电流通过时，导体两端必定有电压
【分析】（1）（2）（4）电路中获得持续电流的条件是：有电源，且电路是闭合的；
（3）电压表有一定的量程，使用时选择的量程并非越大越好，在不超量程时，为了测量精确，应选择小量程。
【解答】解：
A、电路断开后，电路中的电流为零，但电源电压一定不为零，故A错误；
B、电路中获得持续电流的条件是：有电源，且电路是闭合的；所以，有电压，电路中不一定有电流，故B错误；
C、电压表有一定的量程，使用时选择的量程并非越大越好，在不超量程时，为了测量精确，应选择小量程，故C错误；
D、导体中有电流通过时，根据U＝IR可知，导体两端必定有电压，故D正确；
故选：D。
【点评】此题考查了得到电流的条件、电压表的正确使用等知识点，是一道综合题。
6．如图所示，在“〇”处接入电流表或电压表，使L1与L2串联。则下列做法正确的是（　　）
A．a为电流表，b为电流表
B．a为电压表，b为电流表
C．a为电流表，b为电压表
D．a为电压表，b为电压表
【分析】电压表应并联使用，如果电压表串联在电路中，因电压表电阻非常大，电路中几乎没有电流；
电流表应串联使用，如果将电流表与被测电路并联，因电流表电阻非常小，会造成被测用电器短路。
【解答】解：由图可知，a表跟灯泡L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。
故选：B。
【点评】本题主要考查对电压表与电流表使用方法的了解，知道电压表应并联使用，电流表应串联使用。
7．如图所示的电路中，当开关闭合时，电压表测（　　）
A．L1的电压
B．L2的电压
C．L1和L2两端的总电压
D．电源的电压
【分析】根据电压表与被测用电器并联的连接方式进行分析。
【解答】解：如图开关闭合后，两灯串联，电压表右端连接在L1的左端，电压表左端通过开关连接到L1的右端，所以电压表是与L1并联的，所以测量L1两端的电压。
故选：A。
【点评】本题考查电压表的连接与使用，会分析电路图确定电压表并联的用电器是关键，简单判定方法：走电流，通过电压表的电流与通过谁的电流并着走，就是测量谁的电压。
8．如图所示，某兴趣小组用电压表来测量自制水果电池两端的电压。下列说法正确的是（　　）
A．铁片是水果电池的正极
B．该水果电池的电压是3V
C．两个水果电池串联后可提供更高电压
D．水果电池中正电荷从铜片向铁片移动
【分析】（1）根据电压表的正确使用方法（电流从电压表的正接线柱流入、负接线柱流出）确定电源的正负极；
（2）先确定电压表的量程和分度值，再根据指针位置读数；
（3）电池串联时，总电压等于各个电池电压之和；
（4）金属导电依靠的是自由电子。
【解答】解：
A、图中电压表的指针正向偏转，说明电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连，其负接线柱与电源的负极相连，因此铜片为水果电池的正极，铁片为水果电池的负极，故A错误；
B、由图知电压表的量程为0～3V，分度值为0.1V，则水果电池的电压为0.6V，故B错误；
C、两节电池串联时，总电压等于各个电池电压之和，所以两个相同水果电池串联后可提供更高电压，故C正确；
D、水果电池中负电荷是从正极流向负极，即从铜片向铁片移动，正电荷是从负极流向正极，即从铁片向铜片移动，故D错误。
故选：C。
【点评】本题考查了根据电压表的使用方法来判断电源的正负极、电压表的读数和串联电池组的总电压，属于基础知识。
9．如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。闭合开关后，电路可能发生的现象是（　　）
A．电流表和电压表都烧坏
B．电流表和电压表都不烧坏
C．电流表烧坏，电压表正常
D．电压表烧坏，电流表正常
【分析】电压表的内阻很大在电路中相当于断路，电流表内阻很小在电路中相当于短路，据此分析电路会出现的现象。
【解答】解：由电路图可知，电压表与灯泡串联后与电流表并联，
由于电流表的内阻很小相当于短路，电压表的内阻很大相当于断路，
所以，电压表和灯泡被短路，不能工作即不会烧坏，此时会造成电路中的电流过大，烧坏电流表和电源。
故选：C。
【点评】知道电压表的内阻很大在电路中相当于断路、电流表内阻很小在电路中相当于短路是关键。
10．某同学用一只有“0～3V”和“0～15V”两个量程的电压表，在测量电压时用的是“0～3V”的量程，但记录的读数却是6.5V，则该同学实际测的电压值最有可能是（　　）
A．5V
B．2.5V
C．1.3V
D．11.5V
【分析】电压表两量程使用同一刻度盘，大量程是小量程的5倍，因此大量程分度值是小量程分度值的5倍，根据小量程读数求出大量程读数即可。
【解答】解：
该同学在测量电压时用的是0～3V的量程（分度值应为0.1V），但记录的读数却是6.5V，所以他是根据0～15V量程进行读数的；
电压表大量程的分度值是小量程分度值的5倍，所以，0～15V量程读数是6.5V，则0～3V量程的正确读数是＝1.3V。
故选：C。
【点评】本题考查了电压表的读数，知道电压表大小量程分度值间的关系是正确解题的关键。
11．如图所示，实验室用电压表的读数为（　　）
A．2.5V
B．10.5V
C．12V
D．12.5V
【分析】电压表和电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数。
【解答】解：
电压表使用的0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为2.5V，故A正确。
故选：A。
【点评】本题考查了电压表的读数方法和注意事项，是一项基本技能，必须掌握。
12．学生实验用的电压表，当使用“﹣”和“15”两个接线柱时，电压表的量程和最小刻度值分别是（　　）
A．15V，0.5V
B．15V，1V
C．3V，0.1V
D．3V，0.05V
【分析】电压表的量程是能测量的最大电压值，分度值是最小格代表的示数。
【解答】解：学生实验用的电压表，当使用“﹣”和“15”两个接线柱时，电压表能测量的最大电压为15V．每一个大格代表5V，每一个小格代表0.5V，所以分度值是0.5V。
故选：A。
【点评】使用任何测量工具，都有掌握工具的量程、每一个大格、分度值等，才能正确读数。
13．如图所示的电表的下列说法中，不正确的是（　　）
A．它是一个电压表
B．它的示数一定是1.7V
C．它的示数可能是8.5V
D．它有一个负接线柱和两个正接线柱
【分析】电压表中间有一个“V”的符号，有三个接线柱，故有两个量程。
【解答】解：由于电表中的“V”，故是电压表，有三个接线柱：﹣、3、15，故有两个量程：0﹣3V、0﹣15，指针的位置表示电压可能是1.7V或8.5V。
故选：B。
【点评】本题考查了电压表的符号、量程、读数。在没有确定量程的情况下，电压表是无法正确读数的。
14．如图所示，电流表和电压表接法正确的是（　　）
A．
B．
C．
D．
【分析】根据电压表与被测用电器并联，电流必须从电压表的正接线柱流入，负接线柱流出进行判断电压表的连接是否正确；
根据电流表与被测用电器串联，电流必须从电流表的正接线柱流入，负接线柱流出进行分析电流表的连接是否正确。
【解答】解：A、电流表并联，会造成短路，电压表也不应该与灯泡串联，故A错误；
B、电压表正负接线柱接反了，电压表连接错误，故B错误；
C、电压表与用电器并联，电流表串联在电路中，电表正负接线柱连接正确，故C正确；
D、电流表并联，会造成短路，且正负接线柱接反了；同时电压表也不应该与灯泡串联，故D错误；
故选：C。
【点评】本题考查电压表和电流表的正确连接方法，本类题的关键是熟记电压表和电流表的正确连接要求。
15．在如图所示的电路中，当开关闭合时，能用电压表测出L2两端电压的是（　　）
A．
B．
C．
D．
【分析】由电压表的使用方法可知：电压表测量L1两端电压，因此电压表必须并联在L1的两端。
【解答】解：
A、此时电压表串联在电路中，故A错误；
B、此电路是串联，电压表测量的是总电压，故B错误；
C、电压表并联在L1的两端，测量的是L1的两端的电压，故C错误；
D中，两个灯泡并联，所以此时电压表可以看做测量的是L1的两端的电压，也可以看做是测量的总电压，故D正确。
故选：D。
【点评】本题考查电压表的正确使用方法的掌握情况，并且会判断出电压表测量的电压值。
16．如图的电路中，当S闭合时，L发光，则P、Q两表应是（　　）
A．P为电压表，Q为电流表
B．P、Q均为电压表
C．P为电流表，Q为电压表
D．P、Q均为电流表
【分析】电流表串联在被测电路中，电流表在电路中相当于一根导线，电流表所处位置相当于短路；
电压表与被测电路并联，电压表接在电路中，电压表所在支路相当于开路。
【解答】解：从图中可以看出，开关S闭合后，如果灯泡能发光，P表与灯泡串联，故P为电流表；Q表与灯泡并联，故Q为电压表。
故选：C。
【点评】本题考查学生对电流表和电压表的特点的了解和掌握。注意电流表在电路中相当于导线，电压表相当于开路，所以电流表一定不能和用电器并联，电压表不能和用电器串联。
二．填空题（共9小题）
17．教室里的日光灯正常工作时的电压是　220V　，一节新干电池两端的电压是　1.5V　。
【分析】根据对常见电压的掌握分析答题。
【解答】解：教室里的日光灯正常工作时的电压是220V，一节新干电池两端的电压是1.5V。
故答案为：220V；1.5V。
【点评】本题考查了日光灯电压与人体的安全电压，是一道基础题，掌握基础知识即可正确解题。
18．　电压　是形成电流的原因，电源是提供
　电压　的装置。在一个由锂电池作为电源的电路中，锂电池两端的电压让电荷发生
　定向移动　从而形成电流；为了纪念意大利物理学家
　伏特　，以他的名字为电压的单位，用符号
　V　表示。一节干电池的电压为
　1.5　V；一般情况下，人体的安全电压
　不高于36V　。测量电压的仪器也叫
　电压　表，在电路图中用符号
　　表示。
【分析】提供电压的装置是电源，电压使电路中形成电流；了解电压的单位与符号及常见电压值，知道用电压表来测量电压的大小，并了解其符号，可解答此题。
【解答】解：电压是使电路中的自由电荷发生定向移动形成电流的原因，电源是提供电压的装置；
在一个由锂电池作为电源的电路中，锂电池两端的电压让电荷发生定向移动从而形成电流；
为了纪念意大利物理学家伏特，物理学以他的名字为电压的单位，用符号V表示；
一节干电池的电压是1.5V；经验证明，只有不高于36V的电压对人体才是安全的；
测量电压的仪表叫电压表，在电路中用符号表示。
故答案为：电压；电源；定向移动；伏特；V；1.5；不高于36V；电压；。
【点评】此题考查了电压的作用、形成、单位、常见电压值及测量仪表，属于识记性知识的考查，难度不大。
19．在研究电压的作用时，我们可以引入“水路”同“电路”进行类比。如图所示。将抽水机比作电源，则可将阀门比作　开关　，将涡轮比作　用电器　，将水管比作　导线　，还可将水压比作　电压　，水流比作　电流　。
【分析】对照水路的构成和电路的构成，参与类比的方法，可解答。
【解答】解：引入“水路”同“电路”进行类比。如图所示。将抽水机比作电源，则可将阀门比作开关；涡轮比作用电器；水管比作导线；水压比作电压；水流比作电流。
故答案为：开关；用电器；导线；电压；电流。
【点评】类比法是物理上常用的研究方法。
20．如图所示，爱动手的小江在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，制成了一个盐水电池。观察电压表的接线和指针偏转可知：铜片是盐水电池的　正　（选填“正“或“负”）极，盐水电池的电压为　0.3　V。
【分析】根据电压表的正确使用方法确定电源的正负极；根据电压表的量程、分度值以及指针的位置读出电压表的示数。
【解答】解：
根据图示可知，因为铜片与电压表的正接线柱相连，因此铜片为盐水电池的正极；
电压表的量程为0～3V，分度值为0.1V，示数为0.3V；
故答案为：正；0.3。
【点评】本题利用了电压表的使用方法来判断电源的正负极，属于基础题。
21．实验室中常用的电压表有两个量程：①0～3V，分度值是　0.1　V；②0～15V，分度值是　0.5　V。
【分析】实验室常用电压表有“15”、“3”和“﹣”三个接线柱；
当“15”和“﹣”接入电路时，量程为0～15V，对应的分度值为0.5V；
当接“3”和“﹣”时，量程为0～3V，对应的分度值为0.1V。
【解答】解：
电压表其量程为0～3V，对应的分度值为0.1V；
其量程为0～15V，对应的分度值为0.5V。
故答案为：0.1；0.5。
【点评】此题考查的是对电压表不同量程的分度值的认识，是基础题。大小量程及分度值对应电压之比为5：1。
22．某同学在用电压表测电压前，已将指针调到“O”刻度线上，第一次将电压表接入电路时，指针偏转情况如图甲，这是因为　电压表的正负接线柱接反了　；纠正后第二次把电压表接入电路时，指针偏转情况如图乙，这是因为　选用的量程偏小了　，应该　换用较大的量程　。
【分析】甲图中是由于正负接线柱接反了，会损坏电压表，乙图中是选择量程偏小了，也会损坏电压表。
【解答】解：甲图中的指针向左端偏，是由于电压表的正负接线柱接反了；乙图中是由于量程选择偏小，指针偏转过了最大刻度，应用较大的量程。
故本题答案为：电压表的正负接线柱接反了；选用的量程偏小了；换用较大的量程。
【点评】本题考查了电压表的使用。要注意正负接线柱不要接错，选择量程要合适。
23．如图所示，电压表的示数为　4　V。
【分析】根据图中电压表的量程和分度值结合指针的位置读出示数。
【解答】解：由图可知，电压表的量程为0～15V，分度值为0.5V，示数为4V。
故答案为：4。
【点评】本题主要考查了电压表的读数，读数时要看清楚所选的量程。
24．如图1所示的实物图，闭合开关S，灯泡L1与L2的连接方式是　并联　，如图2所示，电压表测得L2的电压是　2.4　V。
【分析】（1）串联电流中电流只有一条路径，并联电路中电流有两条或多条路径，据此进行分析；
（2）确定电压表的量程与最小分度值，由电压表指针位置读出电压表的示数。
【解答】解：
（1）由于电压表的内阻很大，所以，把电压表看作开路可知，两个电灯分别处于两条路径中，所以L1与L2是并联关系；
（2）根据图2可知，电压表的量程为0～3V，分度值为0.1V，示数为2.4V。
故答案为：并联；2.4。
【点评】本题考查了串、并联的辨别和电压表的读数，属于易错题。
25．如图所示，灯L1与L2串联在由三节蓄电池组成的电源上，先用电压表测灯L1两端的电压为2.6V，则选用电压表的量程是　0～3V　。再测电源电压时，只将电压表接B的一端改接C，这种接法　不正确　（正确/不正确），理由是　电压表的量程偏小　。
【分析】根据灯L1两端的电压确定电压表选择的量程；一节干电池的电压为2V，根据串联电路的电压特点求出电源的电压，根据电源的电压和电压表的量程判断此接法的正确和原因。
【解答】解：灯L1两端的电压为2.6V，则电压表选0～3V的量程可以较为准确的测量；
∵串联电路中总电压等于各分电压之和，
∴三节蓄电池组成电源的电压U＝3×2V＝6V，
∵6V＞3V，
∴测电源电压时，只将电压表接B的一端改接C，这种接法是错误的。
故答案为：0～3V；不正确；电压表的量程偏小。
【点评】本题考查了电压表的正确使用，使用时要注意正负接线柱的连接和量程的选择。
三．解答题（共2小题）
26．如图所示是某同学用电压表测灯L1两端电压的实物图，其中的三处错误是：
（1）　量程选错了　；
（2）　电压表与导线并联　；
（3）　正负接线柱接反了　。
【分析】电压表的正确使用方法：
（1）校零；
（2）选用量程；
（3）电压表要与用电器并联在电路中；
（4）电流要从“+”接线柱入，从“﹣”接线柱出；
（5）电压不要超过电压表的量程；
（6）电压表可以直接连到电源的两极上。
【解答】解：（1）电源是由两节电池串联而成，因此电源电压为3V，故电压表选择0～3V量程即可；而图中电压表选择了0～15V的量程，错误；
（2）测灯L1两端电压，因此电压表与灯L1并联，而图中电压表与导线并联，故错误；
（3）电流从电压表的“﹣”接线柱流入，从“+”接线柱流出，即正负接线柱错误。
故答案为：（1）量程选错了；（2）电压表与导线并联；（3）正负接线柱接反了。
【点评】本题考查电压表的使用，是对学生技能的考查，是中考的热点。
27．小明按图所示连接了电路，电压表和灯L1并联，测得灯L1两端的电压为U1．现在他想改测灯L2的电压U2，小红告诉他：只须将电压表接A的一头改接C即可。这种说法正确吗？为什么？
【分析】电压表与被测用电器并联，并且电流从电压表的正接线柱流入，负接线柱流出，据此分析。
【解答】答：不正确；
因为电压表并联在A、B两点时测的是L1的电压，如果将将电压表接A的一头改接C，则电流将从电压表的负接线柱流入，正接线柱流出，故这种说法是不正确的。
【点评】本题考查了电压表的使用，注意电流必须从电压表的正接线柱流入，负接线柱流出。
