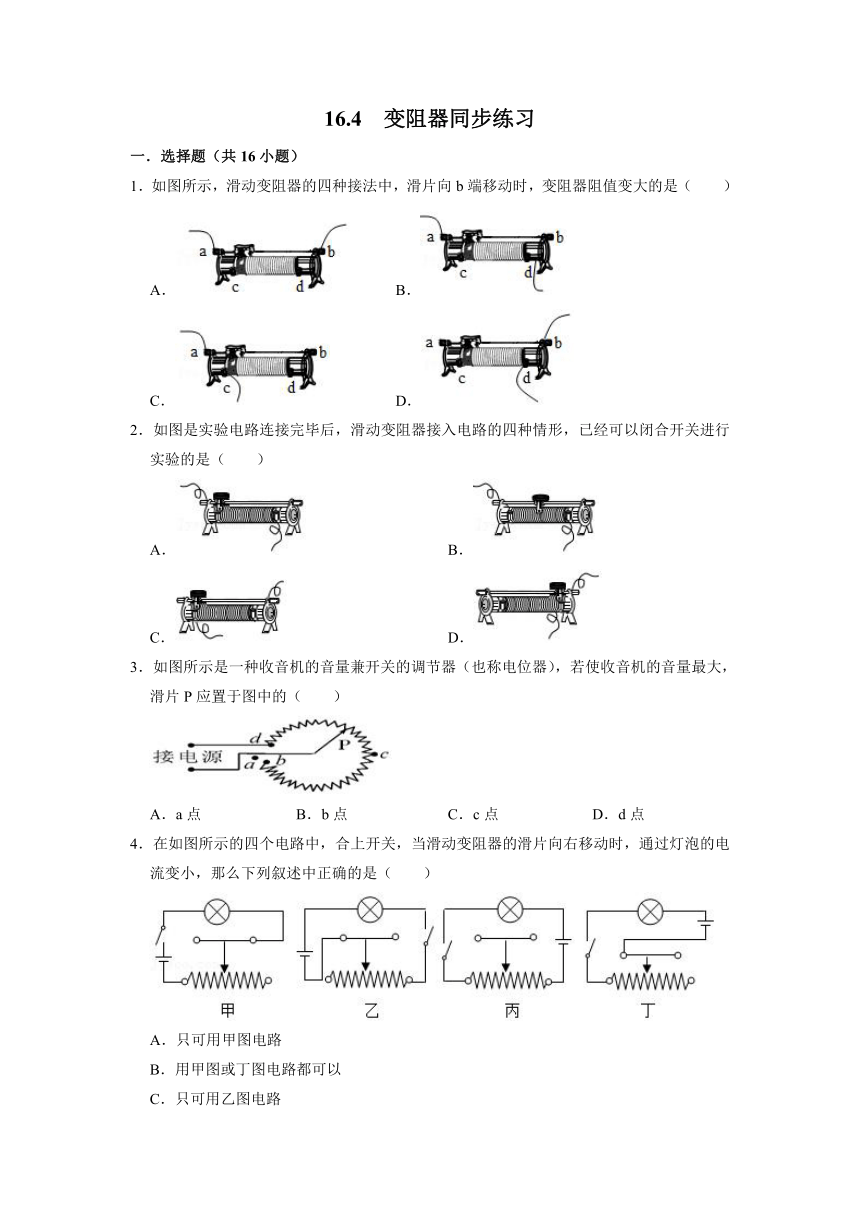

16.4
变阻器同步练习
一.选择题(共16小题)
1.如图所示,滑动变阻器的四种接法中,滑片向b端移动时,变阻器阻值变大的是(  )
A.
B.
C.
D.
2.如图是实验电路连接完毕后,滑动变阻器接入电路的四种情形,已经可以闭合开关进行实验的是(  )
A.
B.
C.
D.
3.如图所示是一种收音机的音量兼开关的调节器(也称电位器),若使收音机的音量最大,滑片P应置于图中的(  )
A.a点
B.b点
C.c点
D.d点
4.在如图所示的四个电路中,合上开关,当滑动变阻器的滑片向右移动时,通过灯泡的电流变小,那么下列叙述中正确的是(  )
A.只可用甲图电路
B.用甲图或丁图电路都可以
C.只可用乙图电路
D.用乙图或丙图电路都可以

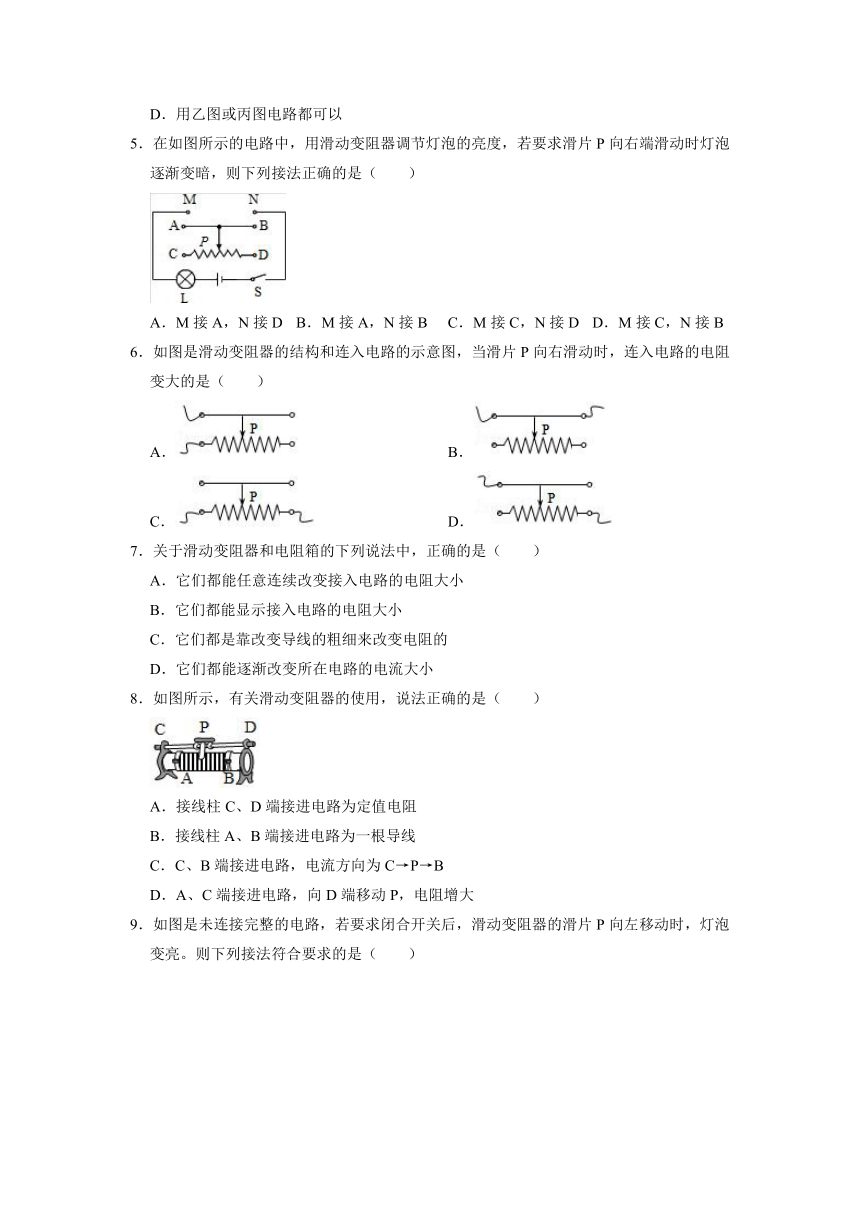

5.在如图所示的电路中,用滑动变阻器调节灯泡的亮度,若要求滑片P向右端滑动时灯泡逐渐变暗,则下列接法正确的是(  )
A.M接A,N接D
B.M接A,N接B
C.M接C,N接D
D.M接C,N接B
6.如图是滑动变阻器的结构和连入电路的示意图,当滑片P向右滑动时,连入电路的电阻变大的是(  )
A.
B.
C.
D.
7.关于滑动变阻器和电阻箱的下列说法中,正确的是(  )
A.它们都能任意连续改变接入电路的电阻大小
B.它们都能显示接入电路的电阻大小
C.它们都是靠改变导线的粗细来改变电阻的
D.它们都能逐渐改变所在电路的电流大小
8.如图所示,有关滑动变阻器的使用,说法正确的是(  )
A.接线柱C、D端接进电路为定值电阻
B.接线柱A、B端接进电路为一根导线
C.C、B端接进电路,电流方向为C→P→B
D.A、C端接进电路,向D端移动P,电阻增大

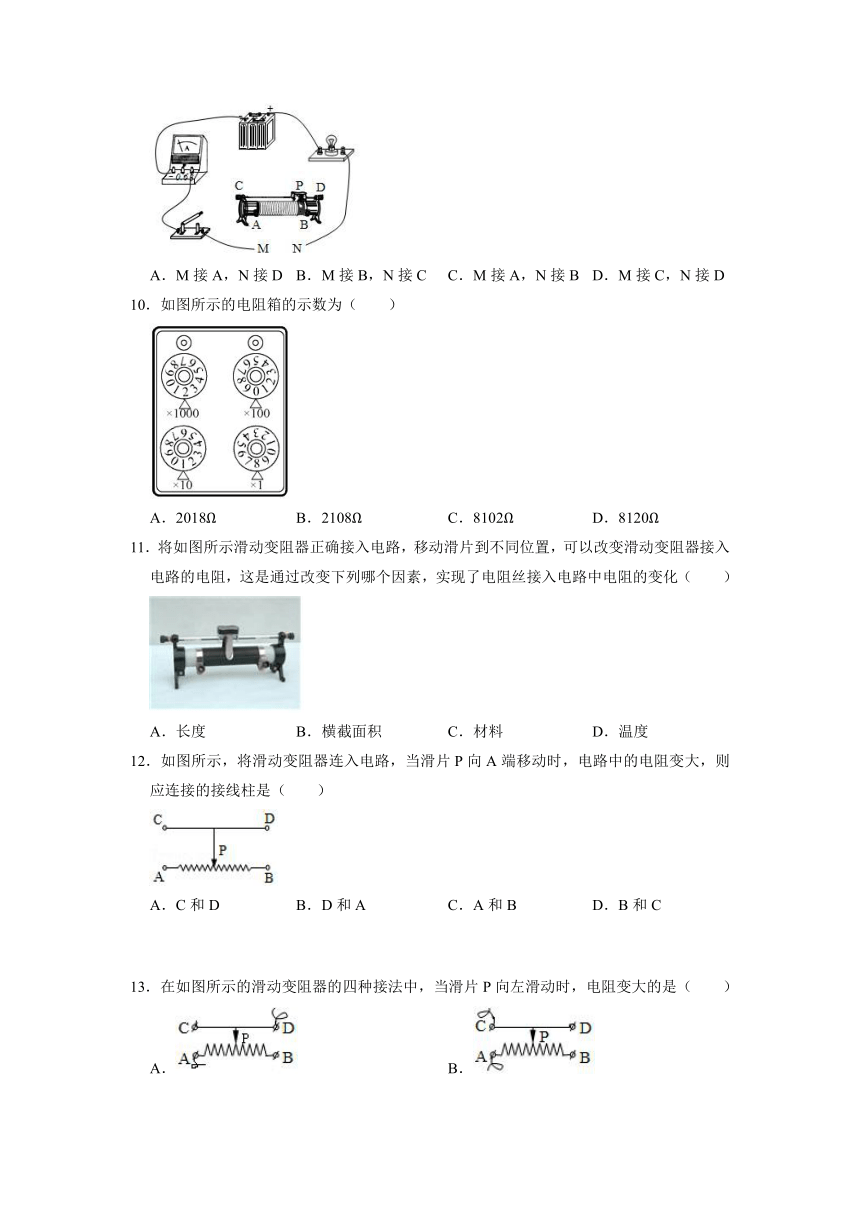

9.如图是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮。则下列接法符合要求的是(  )
A.M接A,N接D
B.M接B,N接C
C.M接A,N接B
D.M接C,N接D
10.如图所示的电阻箱的示数为(  )
A.2018Ω
B.2108Ω
C.8102Ω
D.8120Ω
11.将如图所示滑动变阻器正确接入电路,移动滑片到不同位置,可以改变滑动变阻器接入电路的电阻,这是通过改变下列哪个因素,实现了电阻丝接入电路中电阻的变化(  )
A.长度
B.横截面积
C.材料
D.温度
12.如图所示,将滑动变阻器连入电路,当滑片P向A端移动时,电路中的电阻变大,则应连接的接线柱是(  )
A.C和D
B.D和A
C.A和B
D.B和C
13.在如图所示的滑动变阻器的四种接法中,当滑片P向左滑动时,电阻变大的是(  )
A.
B.
C.
D.

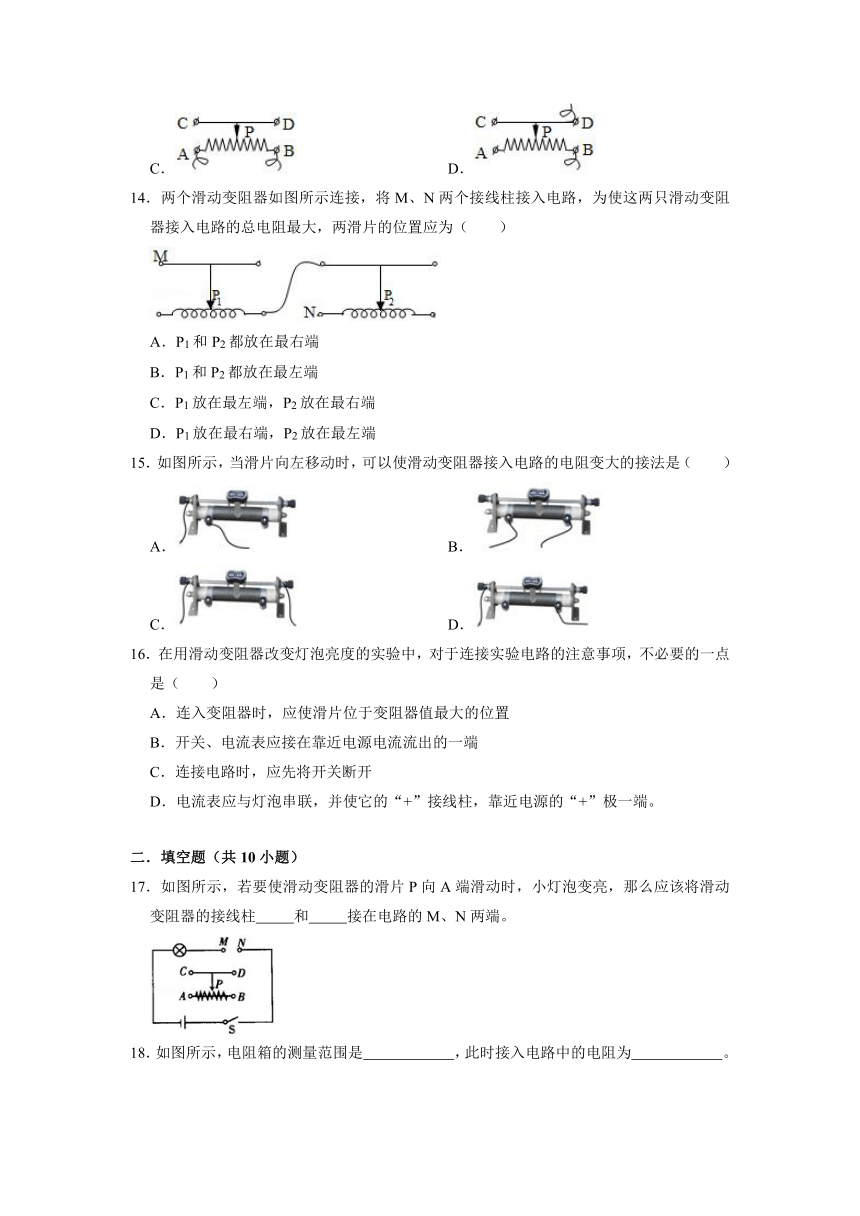

14.两个滑动变阻器如图所示连接,将M、N两个接线柱接入电路,为使这两只滑动变阻器接入电路的总电阻最大,两滑片的位置应为(  )
A.P1和P2都放在最右端
B.P1和P2都放在最左端
C.P1放在最左端,P2放在最右端
D.P1放在最右端,P2放在最左端
15.如图所示,当滑片向左移动时,可以使滑动变阻器接入电路的电阻变大的接法是(  )
A.
B.
C.
D.
16.在用滑动变阻器改变灯泡亮度的实验中,对于连接实验电路的注意事项,不必要的一点是(  )
A.连入变阻器时,应使滑片位于变阻器值最大的位置
B.开关、电流表应接在靠近电源电流流出的一端
C.连接电路时,应先将开关断开
D.电流表应与灯泡串联,并使它的“+”接线柱,靠近电源的“+”极一端。
二.填空题(共10小题)
17.如图所示,若要使滑动变阻器的滑片P向A端滑动时,小灯泡变亮,那么应该将滑动变阻器的接线柱
 和
 接在电路的M、N两端。
18.如图所示,电阻箱的测量范围是
 ,此时接入电路中的电阻为
 。

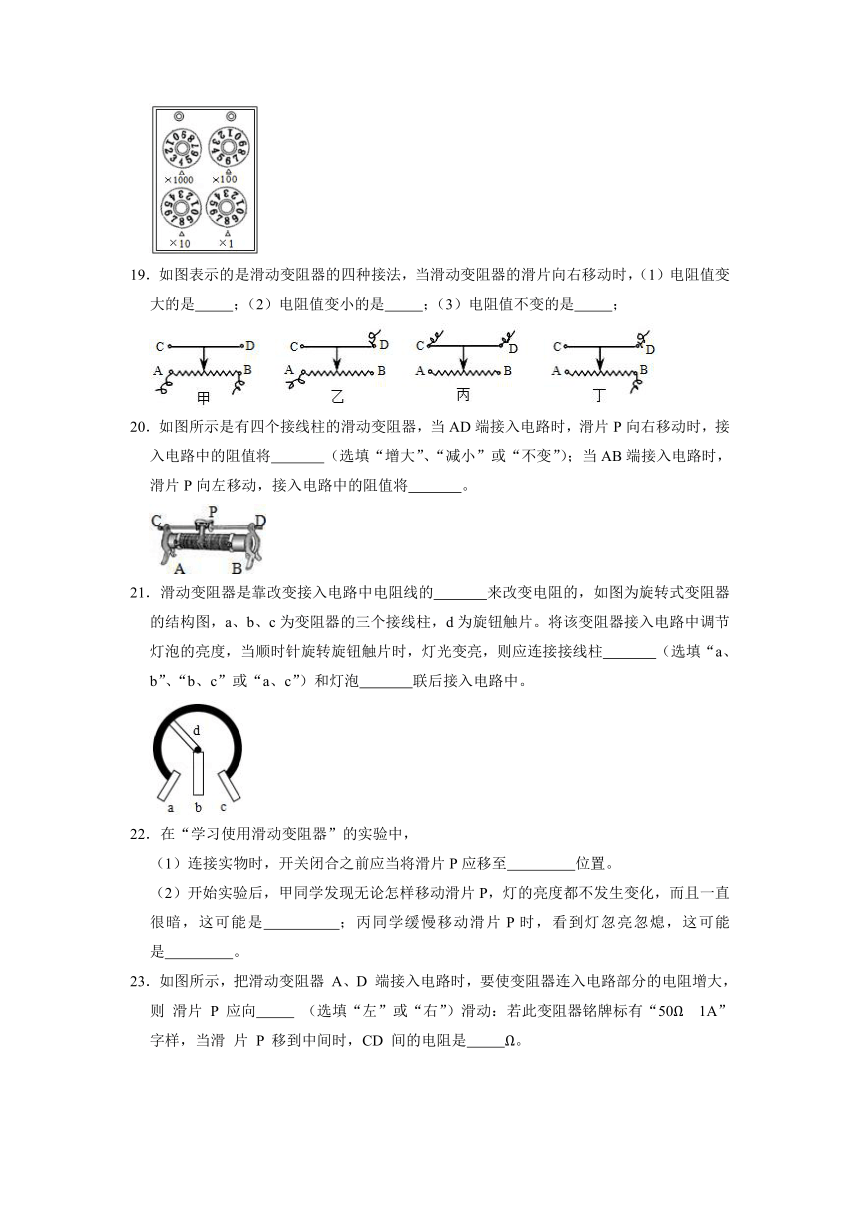

19.如图表示的是滑动变阻器的四种接法,当滑动变阻器的滑片向右移动时,(1)电阻值变大的是
 ;(2)电阻值变小的是
 ;(3)电阻值不变的是
 ;
20.如图所示是有四个接线柱的滑动变阻器,当AD端接入电路时,滑片P向右移动时,接入电路中的阻值将
 (选填“增大”、“减小”或“不变”);当AB端接入电路时,滑片P向左移动,接入电路中的阻值将
 。
21.滑动变阻器是靠改变接入电路中电阻线的
 来改变电阻的,如图为旋转式变阻器的结构图,a、b、c为变阻器的三个接线柱,d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度,当顺时针旋转旋钮触片时,灯光变亮,则应连接接线柱
 (选填“a、b”、“b、c”或“a、c”)和灯泡
 联后接入电路中。
22.在“学习使用滑动变阻器”的实验中,
(1)连接实物时,开关闭合之前应当将滑片P应移至
 位置。
(2)开始实验后,甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是
 ;丙同学缓慢移动滑片P时,看到灯忽亮忽熄,这可能是
 。
23.如图所示,把滑动变阻器
A、D
端接入电路时,要使变阻器连入电路部分的电阻增大,则
滑片
P
应向

(选填“左”或“右”)滑动:若此变阻器铭牌标有“50Ω
1A”字样,当滑

P
移到中间时,CD
间的电阻是
 Ω。
24.王老师经常骑电动自行车上班。骑行时,王老师旋动右手的“调速”把手,发现电动机带动后轮的转速发生改变,与这个调速把手联动的电路元件实质是一个
 。它的实质是通过改变电阻丝接入电路的
 对电路起到调节的作用。
25.滑动变阻器是靠改变连入电路中的电阻线的
 来改变电阻的,滑动变阻器的作用是
 。
26.人们发明了各种变阻器,其中实验室常使用的滑动变阻器是通过改变接入电路中电阻丝的
 ,就改变了连入电路中的电阻值,从而控制电路中
 的变化。
三.作图题(共1小题)
27.如图为亮度可调台灯的电路示意图,其中AB是一段电阻丝,B、C作开关使用,OP是滑动片,可绕O点旋转,P端与电阻丝接触良好。将图中电路画完整;
四.实验探究题(共2小题)
28.如图为“滑动变阻器改变灯泡亮度”的实验:
(1)请连接好实物图,要求:滑动变阻器的滑片向B端滑动时,灯泡的亮度增加。
(2)在闭合开关前,滑片P应移动最
 端(选填“左”或“右”)。
(3)开始实验后,甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是
 ;
(4)在方框中按照题目的要求画出你所连的实物图对应的电路图。
29.如图为“用滑动变阻器改变电流”的实验。
(1)在闭合开关前,滑片P应移动到最
 (填“左”或“右”)端。
(2)滑片向A端滑动时,小灯泡
 (填“变亮”“变暗”或“不变”)
(3)开始实验后,如果甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是
 。
16.4
变阻器同步练习参考答案与试题解析
一.选择题(共16小题)
1.如图所示,滑动变阻器的四种接法中,滑片向b端移动时,变阻器阻值变大的是(  )
A.
B.
C.
D.
【分析】(1)滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱,哪一段电阻丝被接入电路中是由下面的接线柱决定的,接入电路的电阻丝就是下面被连接的接线柱与滑片P之间的部分。
(2)当滑片滑动时,接入电路的电阻丝变长,则电阻变大,变短则电阻变小。
【解答】解:
A、由图可知,滑动变阻器同时接上面两个接线柱,滑动变阻器接入电路的电阻为零,移动滑片,滑动变阻器接入电路的阻值不变,故A错误;
B、由图可知,向右(b端)移动滑片时,滑动变阻器接入电路的电阻丝长度变短,滑动变阻器连入电路的阻值变小,故B错误;
C、由图可知,向右移动滑片时,滑动变阻器接入电路的电阻丝长度变长,滑动变阻器接入电路的阻值变大,故C正确;
D、由图可知,向右移动滑片时,滑动变阻器接入电路的电阻丝长度变短,滑动变阻器连入电路的阻值变小,故D错误。
故选:C。
【点评】本题考查了滑动变阻器的使用,知道滑动变阻器的原理、分析清楚图示滑动变阻器即可正确解题。
2.如图是实验电路连接完毕后,滑动变阻器接入电路的四种情形,已经可以闭合开关进行实验的是(  )
A.
B.
C.
D.
【分析】滑动变阻器的接法是按一上一下的原则;在闭合开关前,滑动变阻器的滑片应调至阻值最大处。
【解答】解:根据滑动变阻器的使用规则可知,滑动变阻器的接法按是一上一下的原则;在闭合开关前,应将滑动变阻器阻值应调至最大,故A正确,BCD错误。
故选:A。
【点评】本题考查了滑动变阻器在电路中的使用方法,属于基础知识。
3.如图所示是一种收音机的音量兼开关的调节器(也称电位器),若使收音机的音量最大,滑片P应置于图中的(  )
A.a点
B.b点
C.c点
D.d点
【分析】要使音量最大,则电路中的电流最大,电路中的电阻最小,电阻线的长度应最短。
【解答】解:若使收音机的音量最大,则电路中的电流应最大,电路中的电阻应最小,电阻线被连入电路中的长度应最短,所以应将滑片P置于图中的d点。
故选:D。
【点评】本题的解题关键是知道连入电路中的电阻线越短,电路中的电阻越小,电流越大,音量越大。
4.在如图所示的四个电路中,合上开关,当滑动变阻器的滑片向右移动时,通过灯泡的电流变小,那么下列叙述中正确的是(  )
A.只可用甲图电路
B.用甲图或丁图电路都可以
C.只可用乙图电路
D.用乙图或丙图电路都可以
【分析】滑片P向右移动时,电流变小,即电阻变大,一定接入滑动变阻器的左半段,一定接入了左下的接线柱,上面的接线柱任意选择。
【解答】解:
据题意可知,滑片P向右移动时,电流变小,则电阻变大,即滑片右移时电阻丝长度增加,说明变阻器的左半段接入电路,则一定使用了左下接线柱,故排除乙图;据变阻器的接法是一上一下可知,排除丙图,则甲图和丁图是正确的。
故选:B。
【点评】本题考查了滑动变阻器接线柱的接法和移动滑片时,电阻的大小变化。
滑动变阻器有四个接线柱,上面两个,下面两个,接入电路上选择上面一个,下面一个,接入电路的部分主要取决于接入的下面的接线柱。
5.在如图所示的电路中,用滑动变阻器调节灯泡的亮度,若要求滑片P向右端滑动时灯泡逐渐变暗,则下列接法正确的是(  )
A.M接A,N接D
B.M接A,N接B
C.M接C,N接D
D.M接C,N接B
【分析】灯泡亮度变暗,功率变小,根据P=I2R,电路中电流变小。电源电压不变,电流变小,电阻变大,滑动变阻器接入电路的电阻丝变长。
滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱,哪一段电阻丝被接入电路中是由下面的接线柱决定的,它就是下面被连接的接线柱与滑片P之间的部分。
【解答】解:滑动变阻器的滑片右移时,灯泡变暗,功率变小,根据P=I2R,电路中电流变小。电源电压不变,电流变小,说明变阻器接入电路的电阻变大,则滑动变阻器接入电路的电阻丝变长。则若M接C时,N应接A或B。
故选:D。
【点评】本题实际是电路的动态分析问题,要明确电路中电流与电阻的变化,懂得变阻器的正确接法:一“上”一“下”,判断后要进行检验。
6.如图是滑动变阻器的结构和连入电路的示意图,当滑片P向右滑动时,连入电路的电阻变大的是(  )
A.
B.
C.
D.
【分析】(1)滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱,哪一段电阻丝被接入电路中是由下面的接线柱决定的,接入电路的电阻丝就是下面被连接的接线柱与滑片P之间的部分。
(2)当滑片滑动时,接入电路的电阻丝变长,则电阻变大,变短则电阻变小。
【解答】解:A、滑片向右移动时,滑动变阻器接入电路的电阻丝变长,滑动变阻器连入电路的电阻变大,故A正确;
B、滑动变阻器同时接上面两个接线柱,滑动变阻器相当于导线,移动滑片,滑动变阻器接入电路的阻值不变,故B错误;
C、滑动变阻器同时接下面两个接线柱,滑动变阻器被结成定值电阻,移动滑片,滑动变阻器接入电路的阻值不变,故C错误;
D、向右移动滑片时,滑动变阻器接入电路的电阻丝变短,接入电路的滑动变阻器阻值变小,故D错误;
故选:A。
【点评】本题考查了滑动变阻器的使用,知道滑动变阻器的原理、分析清楚图示滑动变阻器即可正确解题。
7.关于滑动变阻器和电阻箱的下列说法中,正确的是(  )
A.它们都能任意连续改变接入电路的电阻大小
B.它们都能显示接入电路的电阻大小
C.它们都是靠改变导线的粗细来改变电阻的
D.它们都能逐渐改变所在电路的电流大小
【分析】滑动变阻器通过改变接入电路中电阻线的长度来改变电阻的,它可以连续地改变电阻值,但不能读数,而电阻箱可以读出数值,但电阻值是不连续的。
【解答】解:A、电阻箱能表示出连入的阻值,但不能任意地改变连入电路的电阻,所以A错误;
B、滑动变阻器能连续地改变接入电路中的阻值,但不能读数,所以B错;
C、滑动变阻器靠改变连入电路中电阻丝的长度来改变电阻的大小的,所以C错误;
D、滑动变阻器能逐渐改变电阻的大小,故能逐渐改变电路中电流的大小;而电阻箱虽然不能连续改变电阻的大小,但是,电阻箱的电阻也有大有小,故也能逐渐改变电阻的大小;故D正确。
故选:D。
【点评】此题主要考查了滑动变阻器和电阻箱改变电阻的特点。几个选项主要考查了它们容易混淆的地方。
8.如图所示,有关滑动变阻器的使用,说法正确的是(  )
A.接线柱C、D端接进电路为定值电阻
B.接线柱A、B端接进电路为一根导线
C.C、B端接进电路,电流方向为C→P→B
D.A、C端接进电路,向D端移动P,电阻增大
【分析】滑动变阻器有四个接线柱,采用一上一下的接法,据此分析各个选项。
【解答】解:
A、接线柱C、D端接进电路时,CD相当于一段导线,电阻为0,故A错误;
B、接线柱A、B端接进电路,此时接入电路的电阻是最大的,移动滑片,阻值不变,相当于定值电阻,故B错误;
C、C、B端接进电路,电流方向应该根据电源的正负极来判定,不是根据滑动变阻器的接法判定的,故C错误;
D、A、C端接进电路,向D端移动P,滑动变阻器接入电路中的电阻丝长度变长,电阻增大,故D正确。
故选:D。
【点评】本题考查了滑动变阻器的接法、改变电阻的原理,属于基础知识,要熟记其应用。
9.如图是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮。则下列接法符合要求的是(  )
A.M接A,N接D
B.M接B,N接C
C.M接A,N接B
D.M接C,N接D
【分析】灯泡变亮,表明通过灯泡的电流变大,即电路中的电阻减小;根据滑动变阻器的滑片P的移动方向判定其接法。
【解答】解:灯泡变亮,表明通过灯泡的电流变大,即电路中的电阻减小,故滑动变阻器的滑片P向左移动时,其接入的电阻是减小的,则滑片左侧的电阻丝应接入电路(即一定要接A接线柱),滑动变阻器采用“一上一下”的接法,故M接A,N接D或C。
故选:A。
【点评】本题考查了电路的动态分析、滑动变阻器的接法,属于基础知识。
10.如图所示的电阻箱的示数为(  )
A.2018Ω
B.2108Ω
C.8102Ω
D.8120Ω
【分析】电阻箱的读数方法:用△所对的数字乘以下面的倍数,然后把他们相加,就可得出电阻箱的示数。
【解答】解:电阻箱的示数:2×1000Ω+0×100Ω+1×10Ω+8×1Ω=2018Ω。
故选:A。
【点评】本题考查的是电阻箱的读数方法,在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数。
11.将如图所示滑动变阻器正确接入电路,移动滑片到不同位置,可以改变滑动变阻器接入电路的电阻,这是通过改变下列哪个因素,实现了电阻丝接入电路中电阻的变化(  )
A.长度
B.横截面积
C.材料
D.温度
【分析】滑动变阻器的原理是改变连入电路的电阻丝的长度,来改变连入电路的电阻大小。
【解答】解:移动滑动变阻器的滑片时,改变了连入电路的电阻丝的长度,从而改变连入电路的电阻大小,故A正确、BCD错误。
故选:A。
【点评】本题考查了滑动变阻器的原理,是一道基础题目。
12.如图所示,将滑动变阻器连入电路,当滑片P向A端移动时,电路中的电阻变大,则应连接的接线柱是(  )
A.C和D
B.D和A
C.A和B
D.B和C
【分析】滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的,它的正确接法是“一上一下”。哪一段电阻丝被接入电路中是由下面的接线柱决定的。若接左下接线柱,滑片向右移动,电阻变大;若接右下接线柱,滑片向左移动,电阻变大。
【解答】解:当滑片P向A端移动时,电路中的电阻变大,即有效长度变长,故可知滑片右边电阻丝接入电路,故B一定接入电路,所以另一个接线柱可以是C,也可以是D。
故选:D。
【点评】本题考查了滑动变阻器的原理和作用,能够正确判断哪一段电阻丝被连入电路中是本题的解题关键所在。
13.在如图所示的滑动变阻器的四种接法中,当滑片P向左滑动时,电阻变大的是(  )
A.
B.
C.
D.
【分析】滑动变阻器使用时,接线柱的选取要一上一下。滑动变阻器接入电路中电阻的大小取决于电阻丝接入电路的长度,要使滑片向左移动时滑动变阻器接入电路的阻值减小,就要使电阻丝接入电路的长度变短,由此入手分析。
【解答】解:A、滑动变阻器的A、D接线柱接入电路,当滑片向左滑动时,电阻丝接入电路的长度变短,所以电阻减小。故A错误。
B、滑动变阻器的A、C接线柱接入电路,当滑片向左滑动时,电阻丝接入电路的长度变短,所以电阻减小。故B错误
C、滑动变阻器的A、B两个接线柱接入电路,此时的滑动变阻器接入电路的电阻不变,为阻值是滑动变阻器最大电阻的定值电阻。故C错误。
D、滑动变阻器的B、D接线柱接入电路,当滑片向左滑动时,电阻丝接入电路的长度变长,所以电阻增大。故D正确。
故选:D。
【点评】能够了解滑动变阻器不同接线方式所产生的对应现象是本题的解题关键。
14.两个滑动变阻器如图所示连接,将M、N两个接线柱接入电路,为使这两只滑动变阻器接入电路的总电阻最大,两滑片的位置应为(  )
A.P1和P2都放在最右端
B.P1和P2都放在最左端
C.P1放在最左端,P2放在最右端
D.P1放在最右端,P2放在最左端
【分析】(1)在串联电路中,两个串联导体的电阻越大,串联电路的总电阻越大。
(2)滑动变阻器接入电路的部分取决于接入的下面接线柱,滑片离接入的下面接线柱越远,滑动变阻器接入电路的电阻越大。
【解答】解:如图,甲乙两个滑动变阻器串联在电路中,两个滑动变阻器的电阻最大时,电路的总电阻最大。甲滑动变阻器接入右端的下面接线柱,滑片P1在最左端时,甲滑动变阻器接入电路的电阻最大;
乙滑动变阻器接入N接线柱,滑片P2在最右端时,乙滑动变阻器接入电路的电阻最大。所以当P1放在最左端,P2放在最右端时,电路的总电阻最大。
故选:C。
【点评】掌握滑动变阻器的工作原理、接线柱的选择、在电路中的连接方式、在电路中的作用等。
15.如图所示,当滑片向左移动时,可以使滑动变阻器接入电路的电阻变大的接法是(  )
A.
B.
C.
D.
【分析】滑动变阻器有四个接线柱,使用时选择上面一个接线柱和下面一个接线柱。都接上面时,相当于导线,都接下面时,相当于定值电阻。
【解答】解:
A、图中滑片左侧的电阻丝接入电路,当滑片P向左移动时,接入电路的电阻丝变短,接入电路的电阻变小,A不合题意;
B、图中滑动变阻器同时接了下面两接线柱,相当于定值电阻,B不合题意;
C、图中滑动变阻器同时接了上面两接线柱,相当于导线,C不合题意;
D、图中滑片右侧的电阻丝接入电路,当滑片P向左移动时,接入电路的电阻丝变长,接入电路的电阻变大,D符合题意。
故选:D。
【点评】掌握滑动变阻器的结构、接线柱的接法、作用、原理、连入电路的方法,是我们必须熟知的。
16.在用滑动变阻器改变灯泡亮度的实验中,对于连接实验电路的注意事项,不必要的一点是(  )
A.连入变阻器时,应使滑片位于变阻器值最大的位置
B.开关、电流表应接在靠近电源电流流出的一端
C.连接电路时,应先将开关断开
D.电流表应与灯泡串联,并使它的“+”接线柱,靠近电源的“+”极一端。
【分析】在用电压表测量电压和用电流表测量电路中的电流的实验中,连接实物图时,为了保护电路,开关必须是断开的,滑动变阻器必须滑到最大值;电压表、电流表的连接方式、正负接线柱的接法、量程的选择都要正确。
【解答】解:AC、连接实物图时,为了保护电路,开关必须是断开的,滑动变阻器必须滑到最大值;故AC正确;
B、开关、电流表串联在电路中,与所在的位置无关,故B错误;
D、电流表与被测电路串联,并且电流从正接线柱流入,负接线柱流出,即它的“+”接线柱,靠近电源的“+”极一端。故D正确。
故选:B。
【点评】本题考查了连接电路的注意事项,是一道基础题,熟练掌握基础知识即可正确解题。
二.填空题(共10小题)
17.如图所示,若要使滑动变阻器的滑片P向A端滑动时,小灯泡变亮,那么应该将滑动变阻器的接线柱 A 和 C(或D) 接在电路的M、N两端。
【分析】滑动变阻器接入电路的阻值是由下方接线柱决定的:若滑片靠近下方接线柱,电阻减小;若远离下方接线柱,电阻变大。
【解答】解:滑片P向A端滑动时,灯泡变亮,说明电路中电流变大;根据欧姆定律I=可知,在电源电压不变时,电流变大,滑动变阻器接入电路的阻值变小,所以滑动变阻器的C(或D)接线柱与A接线柱接在电路的M、N两端。
故答案为:A;C(或D)。
【点评】本题考查了学生对滑动变阻器的原理和正确连接的方法的理解和掌握,能根据滑动变阻器的原理按要求正确接入电路是解决本题的关键。
18.如图所示,电阻箱的测量范围是 0~9999Ω ,此时接入电路中的电阻为 4688Ω 。
【分析】电阻箱读数时,用数字乘以底下的倍数,最后将四个数据相加。当各数字为零时,其阻值最小;当各数字为9时,其阻值最大。
【解答】解:当各位置对应的数是0时,阻值最小,即0;当各位置对应的数是9时,阻值最大,即最大阻值为9999Ω,故它的阻值范围是0~9999Ω。
此时接入电路的阻值为4×1000Ω+6×100Ω+8×10Ω+8×1Ω=4688Ω
故答案为:0~9999Ω;4688Ω。
【点评】本题考查了电阻箱的读数方法:把对应的数字乘以倍数,然后相加即可。
19.如图表示的是滑动变阻器的四种接法,当滑动变阻器的滑片向右移动时,(1)电阻值变大的是 乙 ;(2)电阻值变小的是 丁 ;(3)电阻值不变的是 甲、丙 ;
【分析】滑动变阻器是靠改变连入电路的电阻丝的长度来改变连入电路的阻值。采用“上上”接法时,相当于一根导线;采用“下下”接线柱时,相当于一个定值电阻;采用“一上一下”接法时,可以起到改变电阻的作用。
【解答】解:滑动变阻器是通过改变连入电路中电阻丝的长度来改变电阻的。
图中,接AB两接线柱时,属于“两下”接法,所连的是定值电阻;
接CD两接线柱时,属于“两上”接法,所连的是金属杆,电阻为0;
接AD、BD两接线柱时,属于“一上一下”接法,其阻值大小取决于连入电路的下接线柱。
故答案为:(1)乙;(2)丁;(3)甲、丙。
【点评】本题考查滑动变阻器的作用及使用方法。滑动变阻器上通常有四个接线柱,分别位于滑动变阻器的上部金属杆两端和电阻线圈两端。接线时,只有上两个和下两个接线柱中各接入一个到电路中,才能实现变阻的目的,常把这种接法叫做“一上一下”。
20.如图所示是有四个接线柱的滑动变阻器,当AD端接入电路时,滑片P向右移动时,接入电路中的阻值将 增大 (选填“增大”、“减小”或“不变”);当AB端接入电路时,滑片P向左移动,接入电路中的阻值将 不变 。
【分析】滑动变阻器限流时,应将滑动变阻器的一上一下两接线柱,此时接入电路部分为接线的下接线柱到滑片之间的部分,则由滑片的移动可知接入电阻的变化;
若接下面两个,滑动变阻器全部接入,则滑动变阻器起不到调节作用。
【解答】解:当将AD接入电路时,滑动变阻器的左侧接入电路,则滑片右移时,滑动变阻器接入长度增大,故接入电路的阻值将增大;
当将AB接入电路时,由于直接连接了全部阻值,故滑片不起作用,接入电阻的阻值将不变;
故答案为:增大;不变。
【点评】本题考查滑动变阻器的使用,要求明确其正确的接法。
21.滑动变阻器是靠改变接入电路中电阻线的 长度 来改变电阻的,如图为旋转式变阻器的结构图,a、b、c为变阻器的三个接线柱,d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度,当顺时针旋转旋钮触片时,灯光变亮,则应连接接线柱 b、c (选填“a、b”、“b、c”或“a、c”)和灯泡 串 联后接入电路中。
【分析】滑动变阻器是通过改变接入电路电阻丝长度来改变电阻的;
滑动变阻器与灯泡串联,顺时针旋转旋片可以使灯泡亮度增加,则电流变大,电阻变小,连入电路的部分应该是b、c段。
【解答】解:滑动变阻器是靠改变接入电路中电阻线的长度来改变电阻的;
顺时针旋转旋片时,灯泡变亮,说明电路中电流变大,电源电压不变,根据欧姆定律可知:电路中电阻变小,则应连接接线柱b、c与灯泡串联后接入电路中。
故答案为:长度;b、c;串。
【点评】本题体现了物理和生活的密切关系。能根据实际要求把滑动变阻器连入电路,来调节灯泡的亮度。
22.在“学习使用滑动变阻器”的实验中,
(1)连接实物时,开关闭合之前应当将滑片P应移至 阻值最大 位置。
(2)开始实验后,甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是 连接了滑动变阻器下面两个接线柱 ;丙同学缓慢移动滑片P时,看到灯忽亮忽熄,这可能是 滑片接触不良 。
【分析】(1)连接电路时,开关处于断开状态,滑动变阻器滑片处于最大阻值处。
(2)在连接好电路后闭合开关,移动滑动变阻器滑片,灯的亮度都不发生变化,说明滑动变阻器都接到上面或下面两个接线柱上,再根据小灯泡的亮暗判断具体情况。
【解答】解:(1)为保护电路,连接电路时,开关处于断开状态,滑动变阻器滑片处于最大阻值处;
(2)甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,说明滑动变阻器都接上面或都接下面两个接线柱,灯泡的亮度比较暗,说明电路中电流较小,电阻较大,这可能是连接了滑动变阻器下面两个接线柱;
丙同学缓慢移动滑片P时,看到灯忽亮忽熄,这可能是滑片接触不良;
故答案为:(1)阻值最大;(2)连接了滑动变阻器下面两个接线柱;滑片接触不良;
【点评】知道并理解滑动变阻器的使用是解决该题的关键。
23.如图所示,把滑动变阻器
A、D
端接入电路时,要使变阻器连入电路部分的电阻增大,则
滑片
P
应向 右
(选填“左”或“右”)滑动:若此变阻器铭牌标有“50Ω
1A”字样,当滑

P
移到中间时,CD
间的电阻是 0 Ω。
【分析】要解答本题需掌握:滑动变阻器的原理是靠改变连入电路中电阻线的长度,以及滑动变阻器的接法。
【解答】解:
实验室常用的滑动变阻器,它是改变电路中的电阻线的长度来改变电阻的器件;如图所示,当把A、D连入电路,即滑片左边的电阻丝接入电路,要使电路中的电阻增大,必须将滑片P向右端移动。
当滑片P
移到中间时,CD
间的金属杆相当于导线,所以CD间电阻是0;
故答案为:右;0。
【点评】本题主要考查学生对:滑动变阻器的原理和接法的了解和掌握。是一道基础题。
24.王老师经常骑电动自行车上班。骑行时,王老师旋动右手的“调速”把手,发现电动机带动后轮的转速发生改变,与这个调速把手联动的电路元件实质是一个 滑动变阻器 。它的实质是通过改变电阻丝接入电路的 长度 对电路起到调节的作用。
【分析】滑动变阻器是通过改变连接在电路中的电阻线的长度来改变电阻大小的,通过改变电阻的大小来改变电路中电流的大小。
【解答】解:电动自行车上的“调速”把手相当于我们学过的滑动变阻器,它是通过改变电阻丝接入电路的长度来改变电阻,从而达到改变电路中电流大小的目的。
故答案为:滑动变阻器;长度。
【点评】本题考查了滑动变阻器的应用和原理,是一道基础题目。
25.滑动变阻器是靠改变连入电路中的电阻线的 长度 来改变电阻的,滑动变阻器的作用是 改变电路中的电流或保护电路 。
【分析】要解答本题需掌握:滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的。
滑动变阻器改变了电路中的电阻,电源电压不变,所以就改变了电流。
【解答】解:滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的。
因为电源电压不变,电阻变了,所以电流变了,故滑动变阻器的作用是改变电路中的电流或保护电路。
故答案为:长度;
改变电路中的电流或保护电路。
【点评】本题主要考查学生对滑动变阻器的原理和作用的了解与掌握,是一道基础题。同时也需要学生平时注意观察。
26.人们发明了各种变阻器,其中实验室常使用的滑动变阻器是通过改变接入电路中电阻丝的 长度 ,就改变了连入电路中的电阻值,从而控制电路中 电流 的变化。
【分析】根据滑动变阻器的原理分析答题即可。
【解答】解:
滑动变阻器是通过改变接入电路中电阻丝的长度来改变接入电路的电阻,从而改变电路中的电流。
故答案为:长度;电流。
【点评】本题考查了滑动变阻器的工作原理,是一道基础题。
三.作图题(共1小题)
27.如图为亮度可调台灯的电路示意图,其中AB是一段电阻丝,B、C作开关使用,OP是滑动片,可绕O点旋转,P端与电阻丝接触良好。将图中电路画完整;
【分析】根据移动滑片时可以改变灯泡的亮度,故将与灯相连的上面的接线柱与滑片O点连接串联在电路中;开关与控制的电路串联。
【解答】解:因使滑片移动时可以改变灯泡的亮度,故将与灯相连的上面的接线柱与滑片O相连与灯串联在电路;由题意可知,B、C作开关使用,开关应串联在电路中;如图所示:
【点评】本题关键是明确灯与变阻器要串联和开关与控制的电路串联,有新意。
四.实验探究题(共2小题)
28.如图为“滑动变阻器改变灯泡亮度”的实验:
(1)请连接好实物图,要求:滑动变阻器的滑片向B端滑动时,灯泡的亮度增加。
(2)在闭合开关前,滑片P应移动最 左 端(选填“左”或“右”)。
(3)开始实验后,甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是 滑动变阻器把下面的两个接线柱接入了电路 ;
(4)在方框中按照题目的要求画出你所连的实物图对应的电路图。
【分析】(1)滑动变阻器串联在电路里,滑片向B移动时灯光变亮,说明电流变大,滑动变阻器接入电路的阻值减小,据此连接;
(2)连接实物电路时,开关要断开,滑片移到最大阻值处;
(3)滑动变阻器要接一上一下两个接线柱,如果滑动变阻器同时接下面两个接线柱,滑动变阻器阻值全部接入电路,成为定值电阻,电路电阻很大,电流很小。
(4)根据实物图图画出电路图。
【解答】解:(1)因为两节电池,电源电压为3V,电压表的示数为0﹣3V;要使滑片向B移动时灯光变亮,也就是滑动变阻器接入电路阻值变小,因此下端必须选择B接线柱,如下图:
(2)实际连接实物的过程中,开关应断开,滑动变阻器滑片移到阻值最大处,下端选择的是B接线柱,因此滑片移到左端。
(3)如果滑动变阻器同时接下面两个接线柱A、B,滑动变阻器阻值全部接入电路,滑动变阻器被成为定值电阻,无论怎样移动滑动变阻器的滑片,电表示数都不变,而且灯泡的亮度比较暗。
(4)根据实物图画出电路图:
若使电流增大,那么滑动变阻器的电阻应减小,由于滑动变阻器的下端连接的是A,所以滑片需向B端移动;
故答案为:
(1)如图;(2)左;(3)滑动变阻器把下面的两个接线柱接入了电路;(4)见上图。
【点评】使用滑动变阻器时,应按“一上一下”的原则进行连接;
根据灯泡的明暗程度来判断串联电路中电流的大小,用到了物理学中常用的“转换法”。
29.如图为“用滑动变阻器改变电流”的实验。
(1)在闭合开关前,滑片P应移动到最 左 (填“左”或“右”)端。
(2)滑片向A端滑动时,小灯泡 变暗 (填“变亮”“变暗”或“不变”)
(3)开始实验后,如果甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是 滑动变阻器接入的是下面两个接线柱 。
【分析】(1)闭合开关前,滑片应该处于最大阻值处;
(2)据接入电路的有效电阻的大小,结合欧姆定律分析即可判断;
(3)据滑动变阻器的解法分析判断即可解决;
【解答】解:(1)据课本可知,在闭合开关前,滑片处于最大阻值处,即滑片P移动到最左边;
(2)据图可知,滑片左边的电阻丝接入电路,故若滑片向A端滑动时,接入电路的有效电阻变大,故据欧姆定律可知,此时电路的电流会变小,灯泡变暗;
(3)灯泡很暗,说明此时电路中的电阻很大,同时移动滑片灯泡亮度不变,说明滑片不起作用,故能说明此变阻器最下面的两个接线柱接入电路;
故答案为:(1)左;(2)变暗;(3)滑动变阻器接入的是下面两个接线柱;
【点评】知道并理解滑动变阻器的使用是解决该题的关键
