15.2 电流和电路 2021—2022学年人教版九年级物理课时过关培优小训练（含答案）

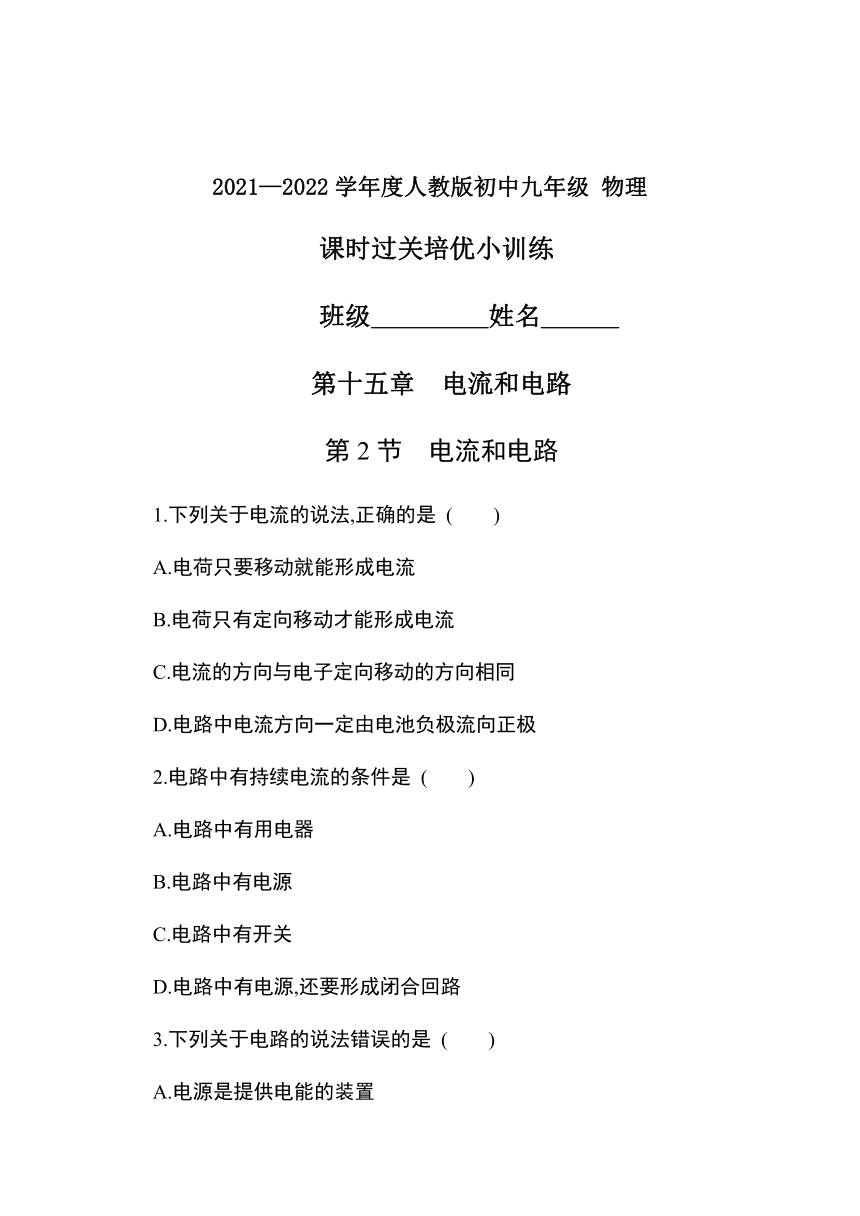

2021—2022学年度人教版初中九年级
物理
课时过关培优小训练
班级
姓名
第十五章　电流和电路
第2节　电流和电路
1.下列关于电流的说法,正确的是
(　　)
A.电荷只要移动就能形成电流
B.电荷只有定向移动才能形成电流
C.电流的方向与电子定向移动的方向相同
D.电路中电流方向一定由电池负极流向正极
2.电路中有持续电流的条件是
(　　)
A.电路中有用电器　　　　　　
B.电路中有电源
C.电路中有开关　　　　　　　
D.电路中有电源,还要形成闭合回路
3.下列关于电路的说法错误的是
(　　)
A.电源是提供电能的装置
B.电路中必须有电源并且是闭合状态,电路中才有电流
C.电流沿着“正极→用电器→负极”的方向流动
D.用电器是将其他形式的能转化为电能的装置
4.

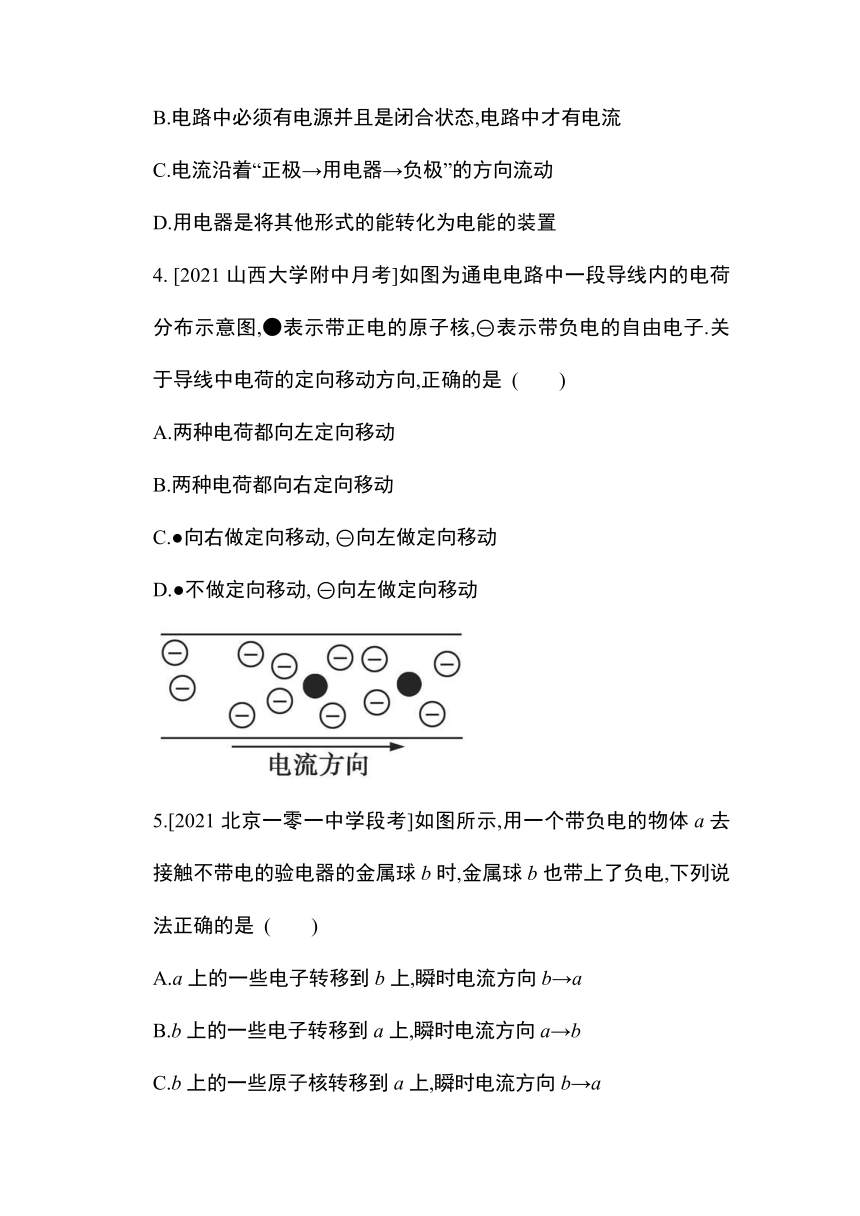

[2021山西大学附中月考]如图为通电电路中一段导线内的电荷分布示意图,●表示带正电的原子核,?表示带负电的自由电子.关于导线中电荷的定向移动方向,正确的是
(　　)
A.两种电荷都向左定向移动
B.两种电荷都向右定向移动
C.●向右做定向移动,
?向左做定向移动
D.●不做定向移动,
?向左做定向移动

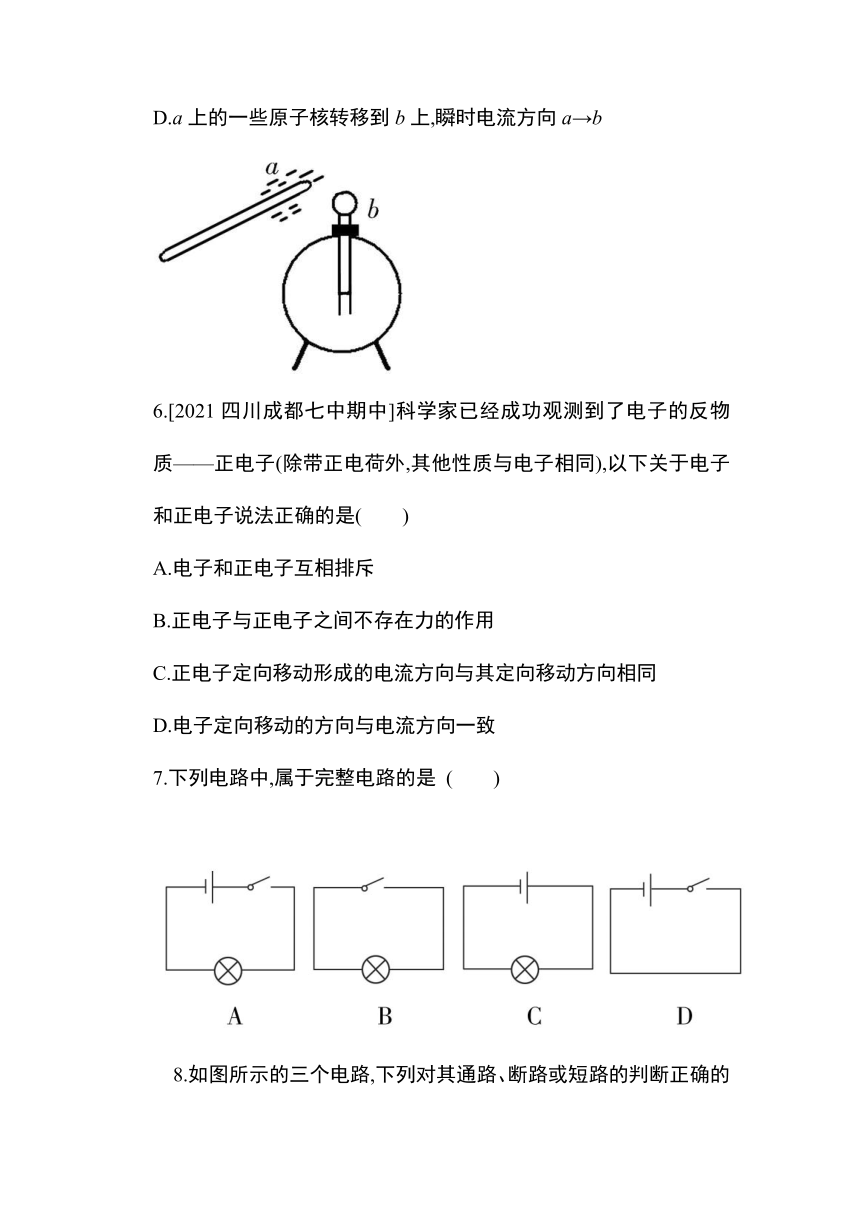

5.[2021北京一零一中学段考]如图所示,用一个带负电的物体a去接触不带电的验电器的金属球b时,金属球b也带上了负电,下列说法正确的是
(　　)
A.a上的一些电子转移到b上,瞬时电流方向b→a
B.b上的一些电子转移到a上,瞬时电流方向a→b
C.b上的一些原子核转移到a上,瞬时电流方向b→a
D.a上的一些原子核转移到b上,瞬时电流方向a→b
6.[2021四川成都七中期中]科学家已经成功观测到了电子的反物质——正电子(除带正电荷外,其他性质与电子相同),以下关于电子和正电子说法正确的是(　　)
A.电子和正电子互相排斥
B.正电子与正电子之间不存在力的作用
C.正电子定向移动形成的电流方向与其定向移动方向相同
D.电子定向移动的方向与电流方向一致
7.下列电路中,属于完整电路的是
(　　)
?

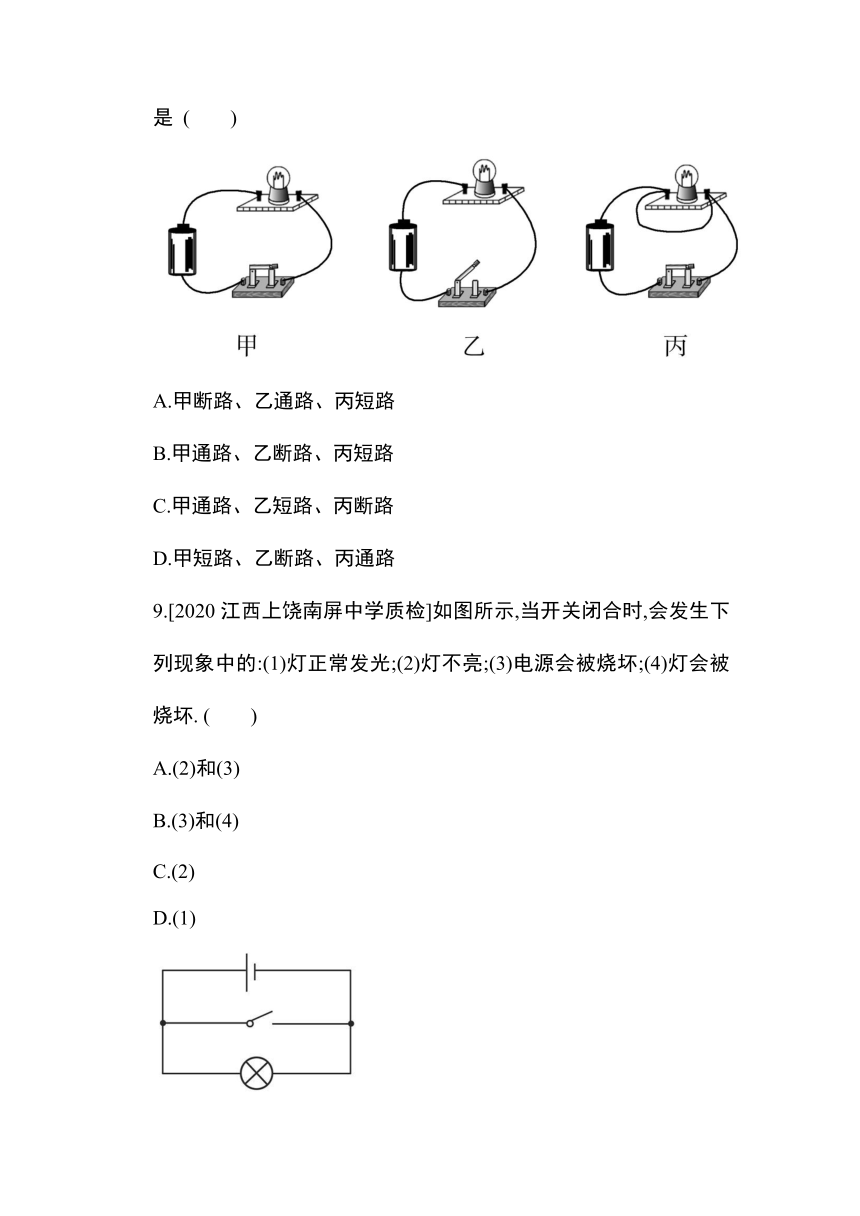

　8.如图所示的三个电路,下列对其通路、断路或短路的判断正确的是
(　　)
A.甲断路、乙通路、丙短路
B.甲通路、乙断路、丙短路
C.甲通路、乙短路、丙断路
D.甲短路、乙断路、丙通路
9.[2020江西上饶南屏中学质检]如图所示,当开关闭合时,会发生下列现象中的:(1)灯正常发光;(2)灯不亮;(3)电源会被烧坏;(4)灯会被烧坏.
(　　)
A.(2)和(3)
B.(3)和(4)
C.(2)
D.(1)

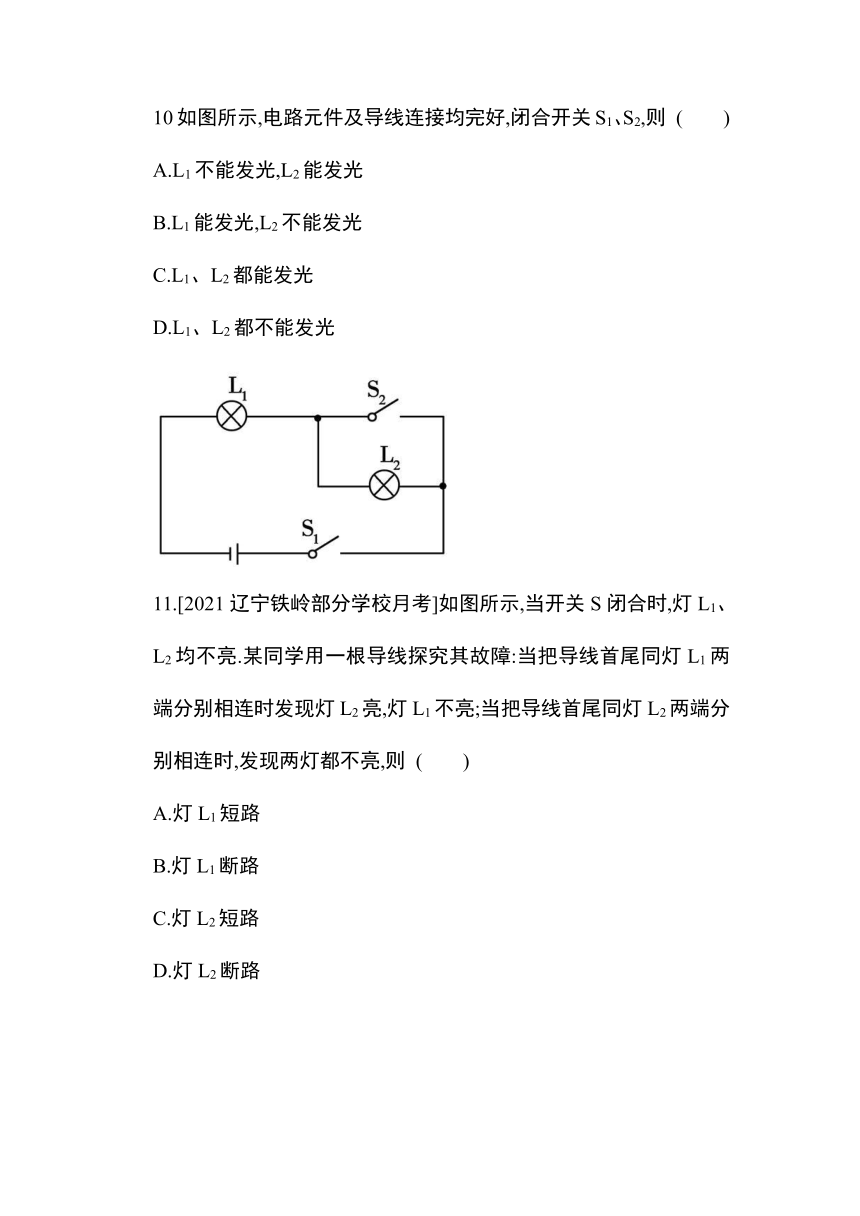

10如图所示,电路元件及导线连接均完好,闭合开关S1、S2,则
(　　)
A.L1不能发光,L2能发光
B.L1能发光,L2不能发光
C.L1、L2都能发光
D.L1、L2都不能发光
11.[2021辽宁铁岭部分学校月考]如图所示,当开关S闭合时,灯L1、L2均不亮.某同学用一根导线探究其故障:当把导线首尾同灯L1两端分别相连时发现灯L2亮,灯L1不亮;当把导线首尾同灯L2两端分别相连时,发现两灯都不亮,则
(　　)
A.灯L1短路
B.灯L1断路
C.灯L2短路
D.灯L2断路
12.在如下所示的四个电路图中,开关S闭合后,能使小灯泡L1和L2都发光的是
(　　)
13.如图所示,电路中存在的接线故障是
(　　)
A.电源短路
　　
B.电灯断路
C.开关起不到控制电路作用
　　
D.电灯短路
14.如图所示,开关S可以分别与1、2、3三个固定点接通,若开关S1闭合,下列判断正确的是
(　　)
A.开关S与1接通时,乙灯发光,甲灯不发光
B.开关S与2接通时,甲、乙灯中均无电流通过
C.开关S与3接通时,乙灯发光,甲灯不发光
D.开关S与2接通时,甲灯发光,乙灯不发光
15.[2020江苏苏州期中]许多宾馆都利用房卡取电,如图所示,只有把房卡插入槽中,房间内的用电器才能使用.房卡的作用相当于电路中的　　　　.通电后用一个便携式充电器给手机电池充电,在充电过程中,该手机电池相当于电路中的　　　　.(两空均填“电源”“用电器”或“开关”)?
16.如图所示,当开关S1和S2断开时,电路处于　　　状态;当S1闭合、S2断开时,电路处于　　　状态;当开关S1和S2都闭合时,电路处于　　　状态.?
17.如图所示,闭合开关后,电路将　　　　,如果要两盏灯均发光,可以拆除导线　　　(填“a”或“b”).?
18.如图1所示,开关S闭合后,发现灯L不亮.现已确定原因可能是灯L短路或L断路,为检测出具体故障,小羽做了如图2所示的检测电路,将故障电路的开关S断开,分别把M、N接到a、b接线柱上,若只有检测灯亮,则故障是　　　　,若检测灯不亮,则故障是　　　　.?
19.根据电路图,用笔画线代替导线将实物图连接完整.
20请按照如图所示的实物图画出电路图.
参考答案
1.B　
　电荷只有定向移动才能形成电流,因此A错误,B正确;电流的方向与负电荷定向移动的方向相反,因此C错误;电路中电池外部的电流方向一定由电池正极流向负极,因此D错误.
2.D　
　电路中有持续电流的条件有两个,一是有电源,二是形成闭合回路.
3.D　
　电源在电路中是提供电能的装置,故A正确;电路中产生电流的条件有两个,一是有电源,二是电路为闭合回路,故B正确;物理学中把正电荷定向移动的方向规定为电流的方向,按照这个规定,在电源外部,电流方向是沿着“正极→用电器→负极”的方向流动,故C正确;用电器是消耗电能的装置,它将电能转化为其他形式的能,故D错误.故选
D.
4.D　
　电流的方向向右,根据电流方向的规定,自由电子(负电荷)定向移动的方向向左,原子核带正电,不做定向移动.故选D.
5.A　
　带负电的物体带有多余电子,当接触不带电的验电器的金属球b时,a上多余电子的一部分转移到b上;电流的方向与电子定向移动的方向相反,因此瞬时电流方向为b→a.
6.C　
　正电子带正电荷,而电子带负电荷,异种电荷会相互吸引,故A错误;正电子带正电荷,同种电荷相互排斥,正电子间存在斥力,故B错误;因为正电荷定向移动的方向为电流的方向,所以正电子定向移动形成电流,电流的方向与正电子定向移动的方向相同,故C正确,D错误.
7.A　
　A选项,电路中有电源、开关、导线、用电器(灯泡),是完整的电路,A正确;B选项中没有电源,不是完整的电路,B错误;C选项中没有开关,所以不是完整的电路,C错误;D选项中没有用电器,不是完整的电路,D错误.
8.B　
　甲中的开关闭合,故它是通路;乙中的开关断开,故它是断路;丙中的电源正、负极没通过用电器直接连接了起来,故它是短路.选项B正确.
9.A　
　闭合开关后,电源短路,因此灯不亮,灯不会被烧坏,电源会被烧坏.
10.B　
　闭合开关S1、S2,L2被短路,故L1能发光,L2不能发光.
11.B　
　闭合开关时两灯均不亮,说明电路中某处断路,或是两灯均短路.当将导线首尾分别同L1两端相连时,发现L2亮,L1不亮,说明电路通路,两灯不可能均短路,L2不可能断路.而当导线首尾分别与L2两端相连时,两灯均不亮,说明L1发生了断路.
12.D　
　A图开关不闭合时,两灯泡都亮,开关闭合后,电源短路;B图没有电源,是错误电路;C图开关闭合后,L1被短路,只有L2发光;D图开关闭合后,L1和L2都连入电路,都发光.
13.C　
　由实物图知,开关被短路,起不到控制电路作用.
14.A　
　开关S与1接通时,甲灯被短路,故甲灯不发光,而乙灯发光,A正确;开关S与2接通时,甲、乙两灯均发光,B、D错误;开关S与3接通时,乙灯被短路,乙灯不发光,甲灯发光,C错误.
15.
　开关　用电器
16.
　断路　通路　短路
17.
　短路　a
18.
　灯L短路　灯L断路
19.
　如图所示.
20.
　如图所示.
