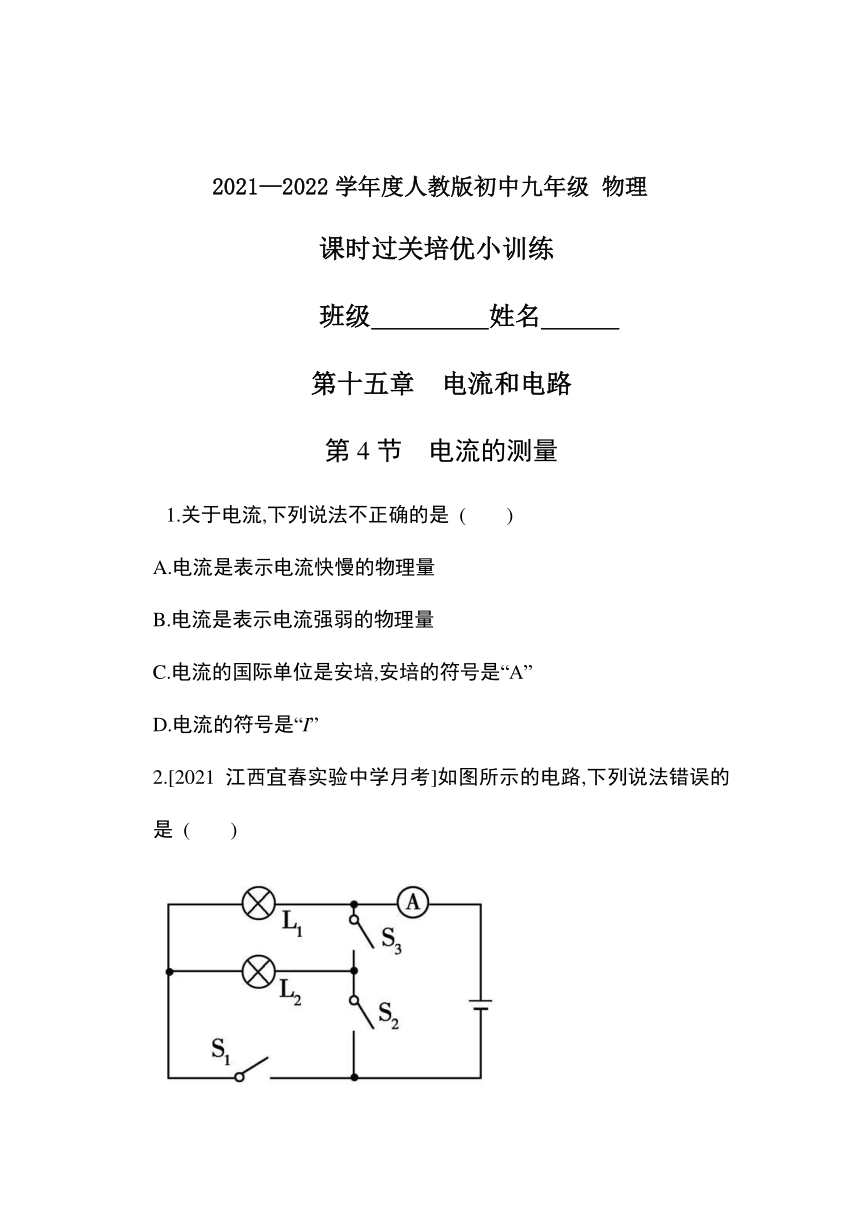

15.4 电流的测量 2021—2022学年人教版九年级物理课时过关培优小训练（含答案）

2021—2022学年度人教版初中九年级
物理
课时过关培优小训练
班级
姓名
第十五章　电流和电路
第4节　电流的测量
1.关于电流,下列说法不正确的是
(　　)
A.电流是表示电流快慢的物理量
B.电流是表示电流强弱的物理量
C.电流的国际单位是安培,安培的符号是“A”
D.电流的符号是“I”
2.[2021江西宜春实验中学月考]如图所示的电路,下列说法错误的是
(　　)

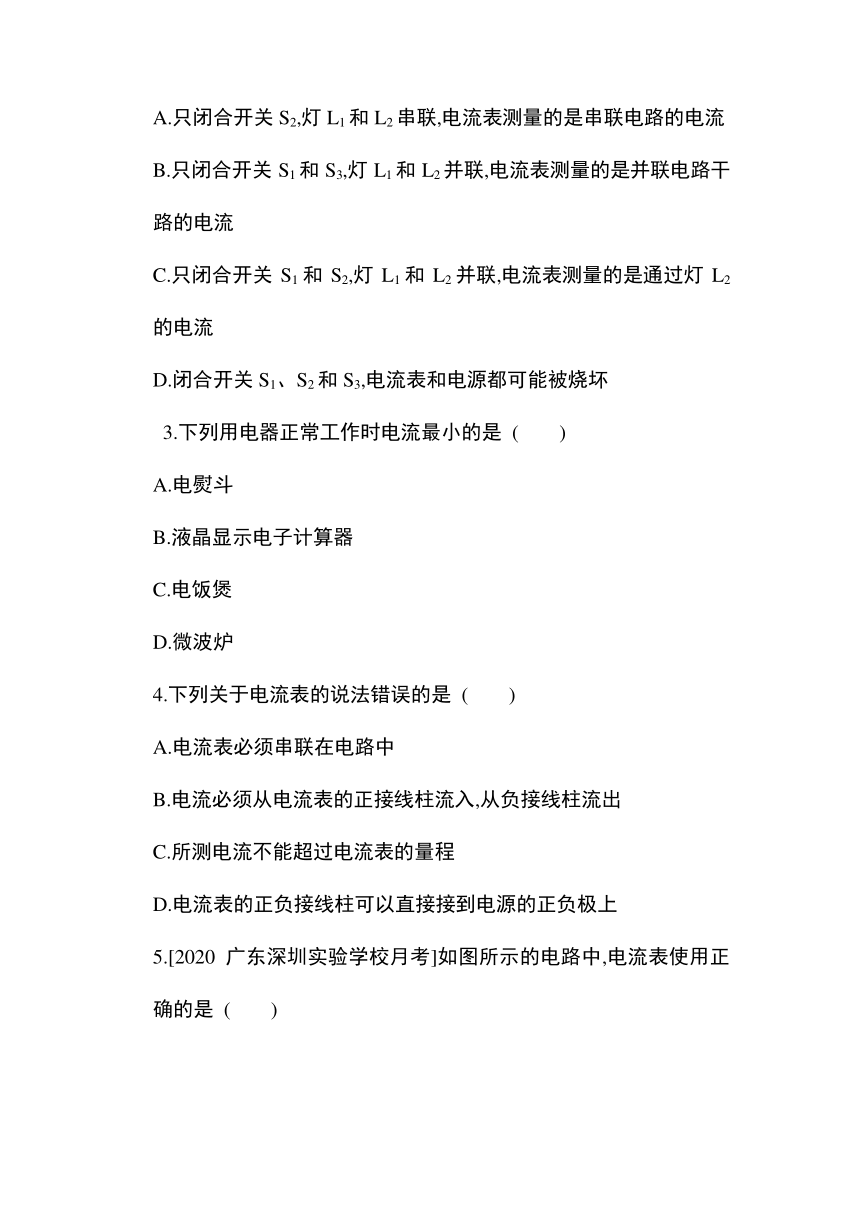

A.只闭合开关S2,灯L1和L2串联,电流表测量的是串联电路的电流
B.只闭合开关S1和S3,灯L1和L2并联,电流表测量的是并联电路干路的电流
C.只闭合开关S1和S2,灯L1和L2并联,电流表测量的是通过灯L2的电流
D.闭合开关S1、S2和S3,电流表和电源都可能被烧坏
3.下列用电器正常工作时电流最小的是
(　　)
A.电熨斗
B.液晶显示电子计算器
C.电饭煲
D.微波炉
4.下列关于电流表的说法错误的是
(　　)
A.电流表必须串联在电路中
B.电流必须从电流表的正接线柱流入,从负接线柱流出
C.所测电流不能超过电流表的量程
D.电流表的正负接线柱可以直接接到电源的正负极上

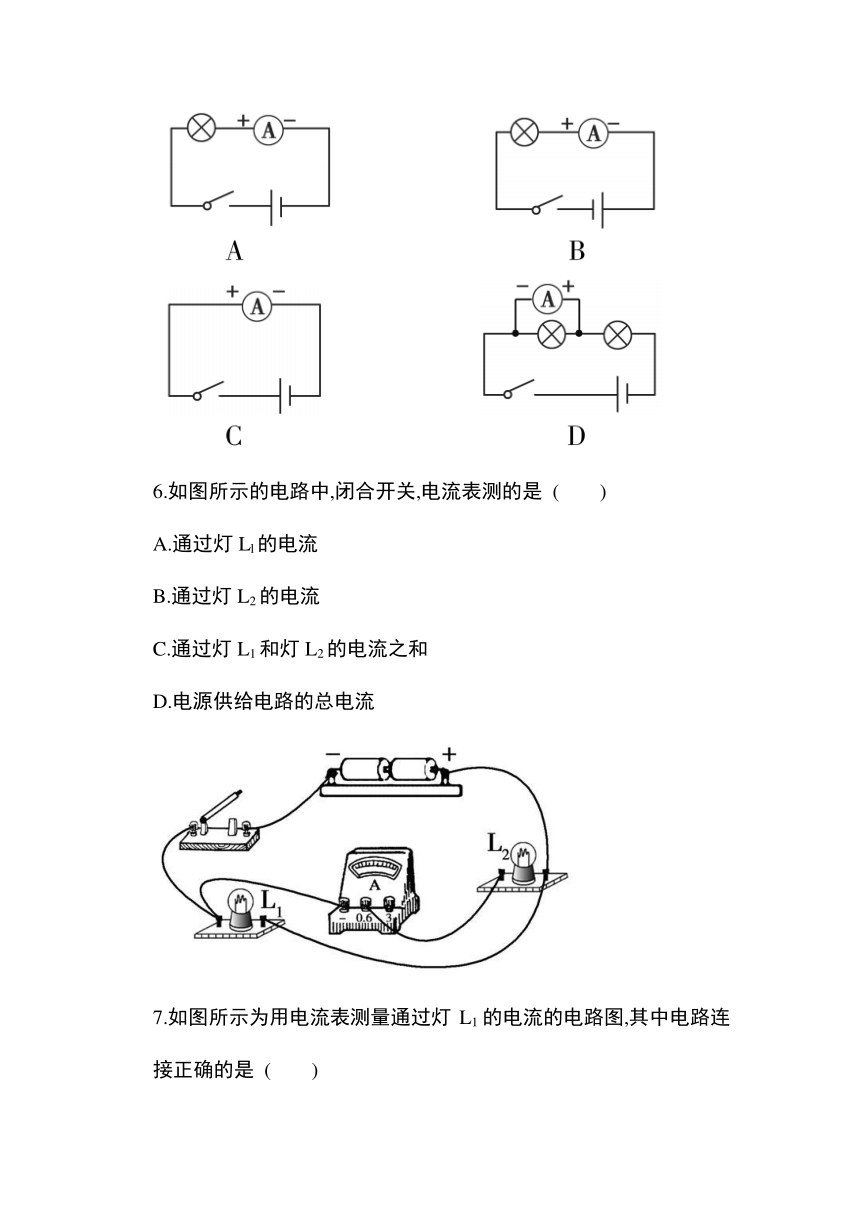

5.[2020广东深圳实验学校月考]如图所示的电路中,电流表使用正确的是
(　　)
6.如图所示的电路中,闭合开关,电流表测的是
(　　)
A.通过灯Ll的电流
B.通过灯L2的电流
C.通过灯L1和灯L2的电流之和
D.电源供给电路的总电流

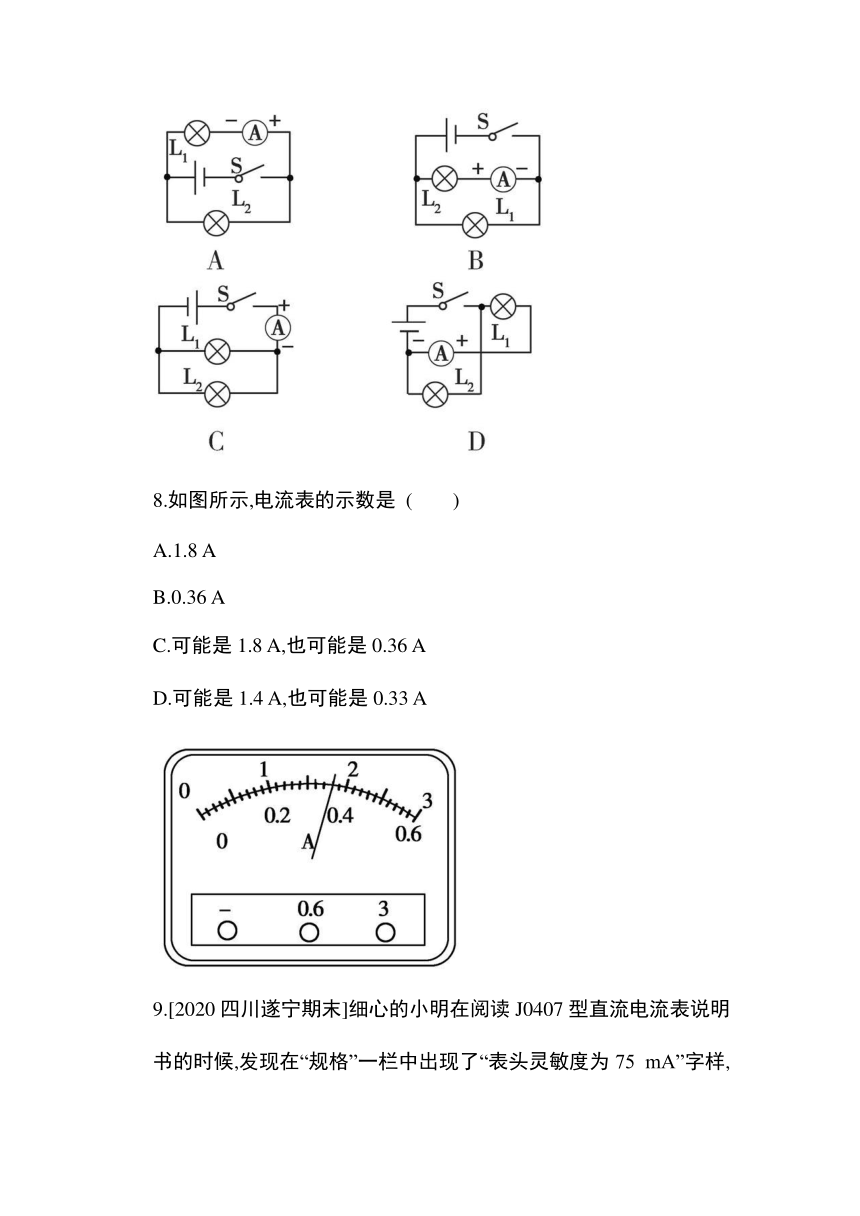

7.如图所示为用电流表测量通过灯L1的电流的电路图,其中电路连接正确的是
(　　)
8.如图所示,电流表的示数是
(　　)
A.1.8
A
B.0.36
A
C.可能是1.8
A,也可能是0.36
A
D.可能是1.4
A,也可能是0.33
A

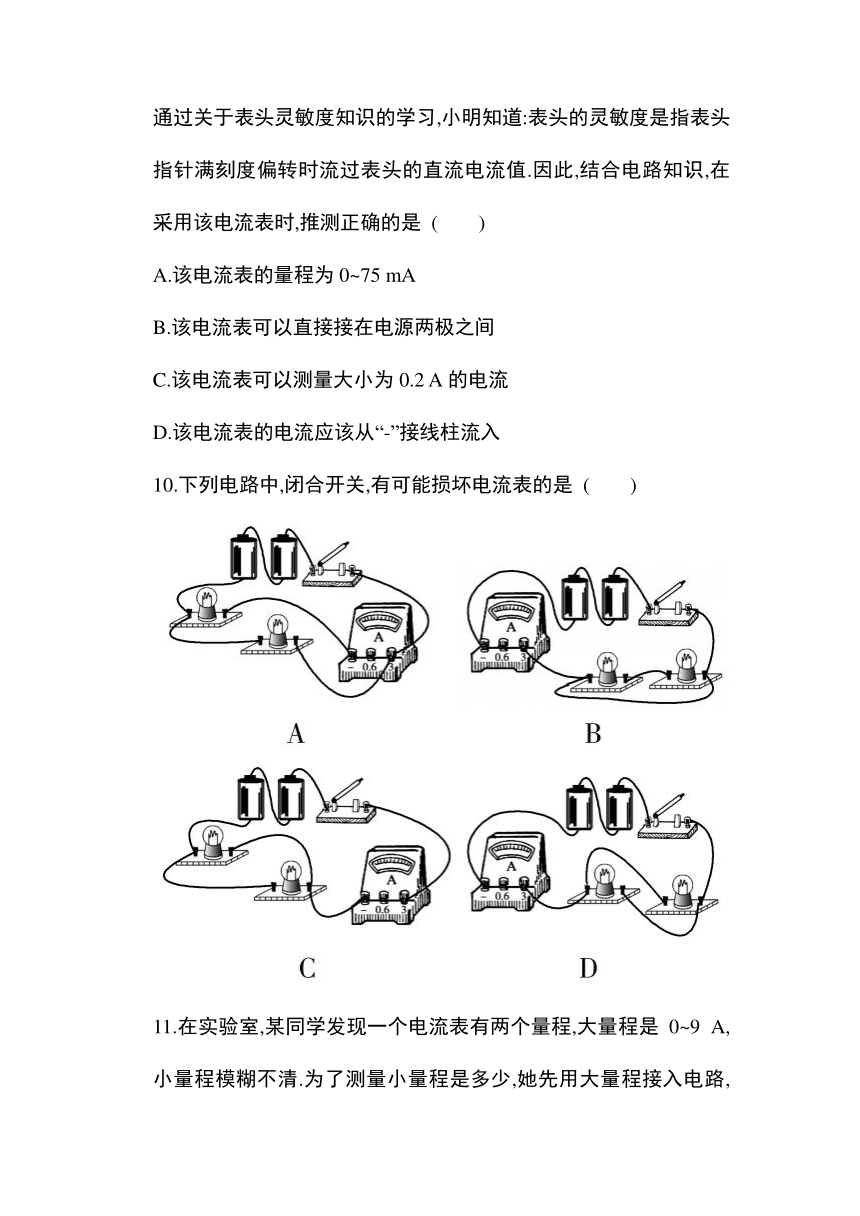

9.[2020四川遂宁期末]细心的小明在阅读J0407型直流电流表说明书的时候,发现在“规格”一栏中出现了“表头灵敏度为75
mA”字样,通过关于表头灵敏度知识的学习,小明知道:表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值.因此,结合电路知识,在采用该电流表时,推测正确的是
(　　)
A.该电流表的量程为0~75
mA
B.该电流表可以直接接在电源两极之间
C.该电流表可以测量大小为0.2
A的电流
D.该电流表的电流应该从“-”接线柱流入
10.下列电路中,闭合开关,有可能损坏电流表的是
(　　)
11.在实验室,某同学发现一个电流表有两个量程,大量程是0~9
A,小量程模糊不清.为了测量小量程是多少,她先用大量程接入电路,指针位置如图a所示,然后再改用小量程接入同一电路,指针位置如图b所示,则电流表的小量程为
(　　)
A.0~0.6
A
B.0~1
A
C.0~2
A
D.0~3
A
12.如图所示,当开关S闭合时,灯L1、L2均不亮.小明将电流表并接在灯L1两端时,灯L2亮L1不亮,电流表有示数;将电流表并接在灯L2两端时,两灯均不亮,电流表无示数,则故障可能是
(　　)
A.灯L1断路
B.灯L1短路
C.灯L2断路
D.灯L2短路
13.一盏荧光灯正常发光时的电流大约为150
mA,合　　　　A,一台柜式空调正常工作时的电流约为10　　　　(填合适的单位).?
9.如图所示为甲、乙、丙三位同学使用电流表出现的问题,请分别写出造成这些现象的可能原因.
甲同学:　
;?
乙同学:　
;?
丙同学:　
.?
14.图甲是探究串联电路中的电流关系的电路图,开关闭合后电流表A1的示数如图乙所示,那么电流表A1的示数是
　　　　A,A2的示数应是　　　　A.?
15.[2021河南郑州部分中学联考]在某次电学实验中,已知所使用的双量程电流表能够满足实验的测量要求.在不能事先估计电流的情况下,为了避免损坏电流表,且又能较精确地测出电路中的电流,常常通过“试触”来确定电流表的量程.即先选用电流表的大量程,闭合开关后迅速断开,同时观察开关闭合瞬间电流表的指针偏转情况,若指针　
,则换用电流表的小量程;若指针　　　　　　　　　　　,则保持电流表所选的大量程.?
16.[2021辽宁沈阳新民期中]在用电流表测电流的实验中:
?
(1)连接电路时,开关应　　　,电流表应先用　　　量程试触.?
(2)若某同学连接的电路如图甲所示,则电流表测的是灯　　　的电流.合上开关后,如果电流表的示数如图乙所示,则通过该灯的电流是　　　mA.?
(3)只需改动一根导线所连接的一个接线柱就可测得总电流,请在图甲中用“×”号指出需改动的导线,并在原图中画出正确的电路连线.
(4)若合上开关后,两灯都亮,电流表指针不发生偏转,那么原因可能是　　　.?
A.电流表内部断路
B.开关处接触不良
C.电流表被短路
D.电源供电不足
参考答案
1.A　【解题思路】　电流是表示电流强弱的物理量,故A错误,符合题意,B正确,不符合题意;电流的符号是“I”,国际单位是安培,符号是“A”,故C、D正确,不符合题意.
2.C　【解题思路】　只闭合开关S1和S2,灯L2被导线短路,电流表测通过灯L1的电流,故C错误.
3.B　【解题思路】　液晶显示电子计算器工作时电流最小,故选B.
4.D　【解题思路】　电流表必须与被测用电器串联,故A正确,不符合题意;使用电流表时,应使电流从正接线柱流入、从负接线柱流出,故B正确,不符合题意;被测电流不能超过电流表的量程,否则会损坏电流表,在电流大小未知时,应选用大量程试触,再根据试触结果选择合适的量程,故C正确,不符合题意;电流表不能直接与电源的正负极相接,否则会造成电源短路,烧坏电流表和电源,故D错误,符合题意.
5.A　【解题思路】　电流表与小灯泡串联,并且电流从正接线柱流入,负接线柱流出,故A正确;电流表与小灯泡串联,电流从负接线柱流入,正接线柱流出,故B错误;电流表不能直接接在电源的两极上,故C错误;电流表必须与用电器串联,不能并联在用电器两端,且正负接线柱接反,故D错误.
6.B　【解题思路】　由实物图知,当闭合开关时,电流有两条路径:电源正极→灯L1→开关→电源负极,电源正极→灯L2→电流表→开关→电源负极.所以电流表与灯L2串联,测的是通过灯L2的电流.
7.D　【解题思路】　
A选项,电流表与L1串联,但正负接线柱接反了,该选项错误;B选项,电流表与L2串联,测的是L2的电流,该选项错误;C选项,电流表在干路上,测的是干路中的电流,该选项错误;D选项,电流表与L1串联,测的是L1的电流,并且正负接线柱连接正确,该选项正确.
8.C　【解题思路】　当使用“-”和“0.6”两接线柱时,电流表上每一小格表示0.02
A,则电流表的示数为0.2
A+8×0.02
A=
0.36
A.若使用“-”和“3”两接线柱,电流表刻度盘上每一小格表示0.1
A,则电流表的示数为1
A+8×0.1
A=1.8
A.
9.A　【解题思路】　由题意可知,表头灵敏度为75
mA,指的是指针满刻度偏转时流过表头的直流电流值为75
mA,所以该电流表的最大量程是75
mA,故A正确,C错误;电流表不能直接接在电源的两极,故B错误;电流表在测量电流时,电流应该从正接线柱流入、负接线柱流出,故D错误.
10.B　【解题思路】　A项中,两灯泡并联,电流表测左边灯泡所在支路的电流,不符合题意.B项中,开关闭合后,两灯泡被短路,电流表直接接在电源两极上,会损坏电流表,符合题意.C项中,两灯泡并联,电流表测干路电流,不符合题意.D项中,两灯泡并联,电流表测干路电流,不符合题意.
11.D　【解题思路】　大量程的每一个大格是3
A,每一个小格是0.3
A,示数是1.5
A,大小量程的同一电流表接入的是同一电路,示数应该是相同的,图b中指针的位置是1.5
A,所以小量程为0~3
A,故选D.
12.A　【解题思路】　本题考查电流表在判断电路故障中的应用.如果灯L1断路,两灯都不亮,将电流表并接在灯L1两端时,L2通路,灯L2亮L1不亮,电流表有示数;将电流表并接在灯L2两端时,两灯均不亮,电流表无示数,故A符合题意.如果灯L1短路,L2会发光,故B不符合题意.如果灯L2断路,两灯都不亮,将电流表并接在灯L1两端时,电路仍为断路,灯泡不亮,电流表无示数;将电流表并接在灯L2两端时,L1通路会发光,电流表有示数,故C不符合题意.如果灯L2短路,L1会发光,故D不符合题意.
13.【参考答案】　0.15　A
14.【参考答案】　电流表的正负接线柱接反了　电流表所选量程过大　电流表所选量程过小
15.【参考答案】　0.3　0.3
16.【参考答案】　偏转幅度过小(答案合理即可)　偏转超过了小量程的最大测量值
17【参考答案】　(1)断开　大　(2)L2　
460　(3)如图所示.
(4)C
