人教版九年级物理上册：16.1《电压》课时检测（含答案）

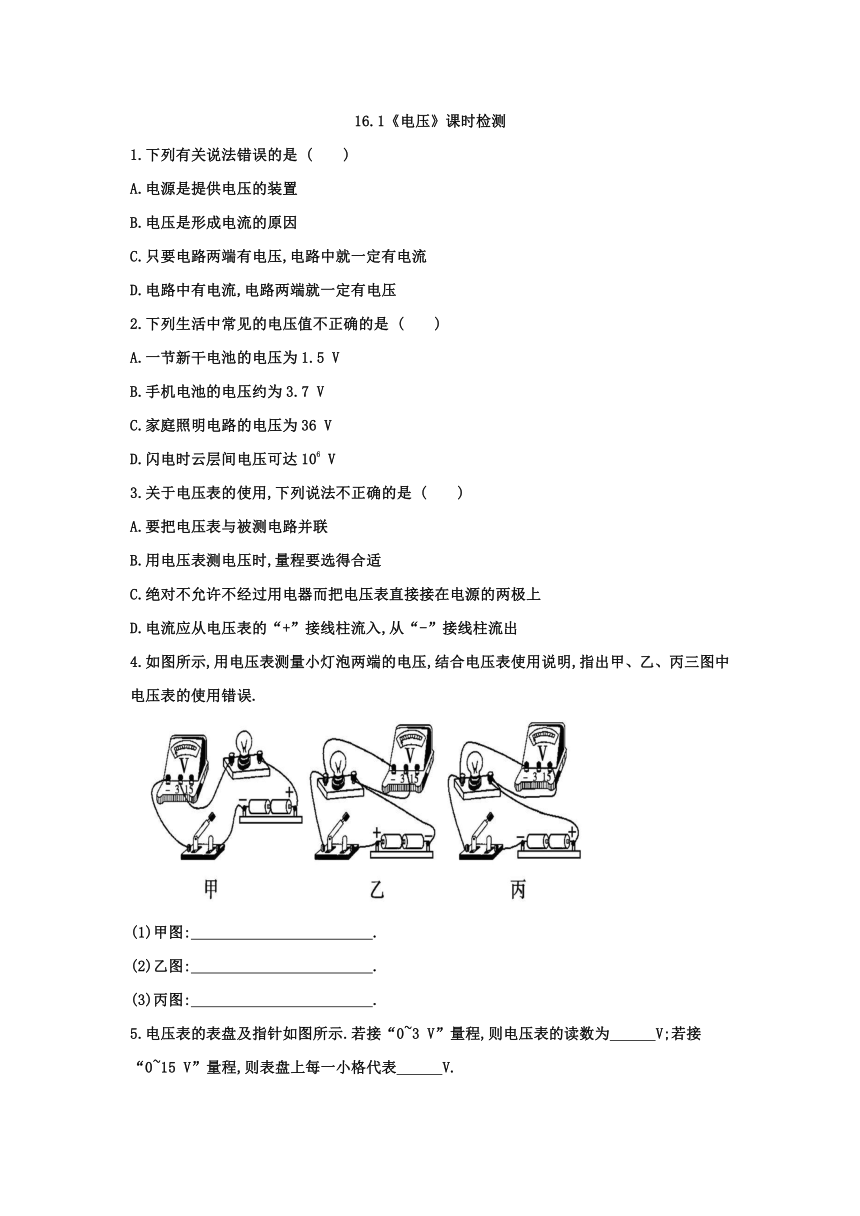

16.1《电压》课时检测
1.下列有关说法错误的是
(　　)
A.电源是提供电压的装置
B.电压是形成电流的原因
C.只要电路两端有电压,电路中就一定有电流
D.电路中有电流,电路两端就一定有电压
2.下列生活中常见的电压值不正确的是
(　　)
A.一节新干电池的电压为1.5
V
B.手机电池的电压约为3.7
V
C.家庭照明电路的电压为36
V
D.闪电时云层间电压可达106
V
3.关于电压表的使用,下列说法不正确的是
(　　)
A.要把电压表与被测电路并联
B.用电压表测电压时,量程要选得合适
C.绝对不允许不经过用电器而把电压表直接接在电源的两极上
D.电流应从电压表的“+”接线柱流入,从“-”接线柱流出
4.如图所示,用电压表测量小灯泡两端的电压,结合电压表使用说明,指出甲、乙、丙三图中电压表的使用错误.
?
(1)甲图:　
.?
(2)乙图:　
.?
(3)丙图:　
.?

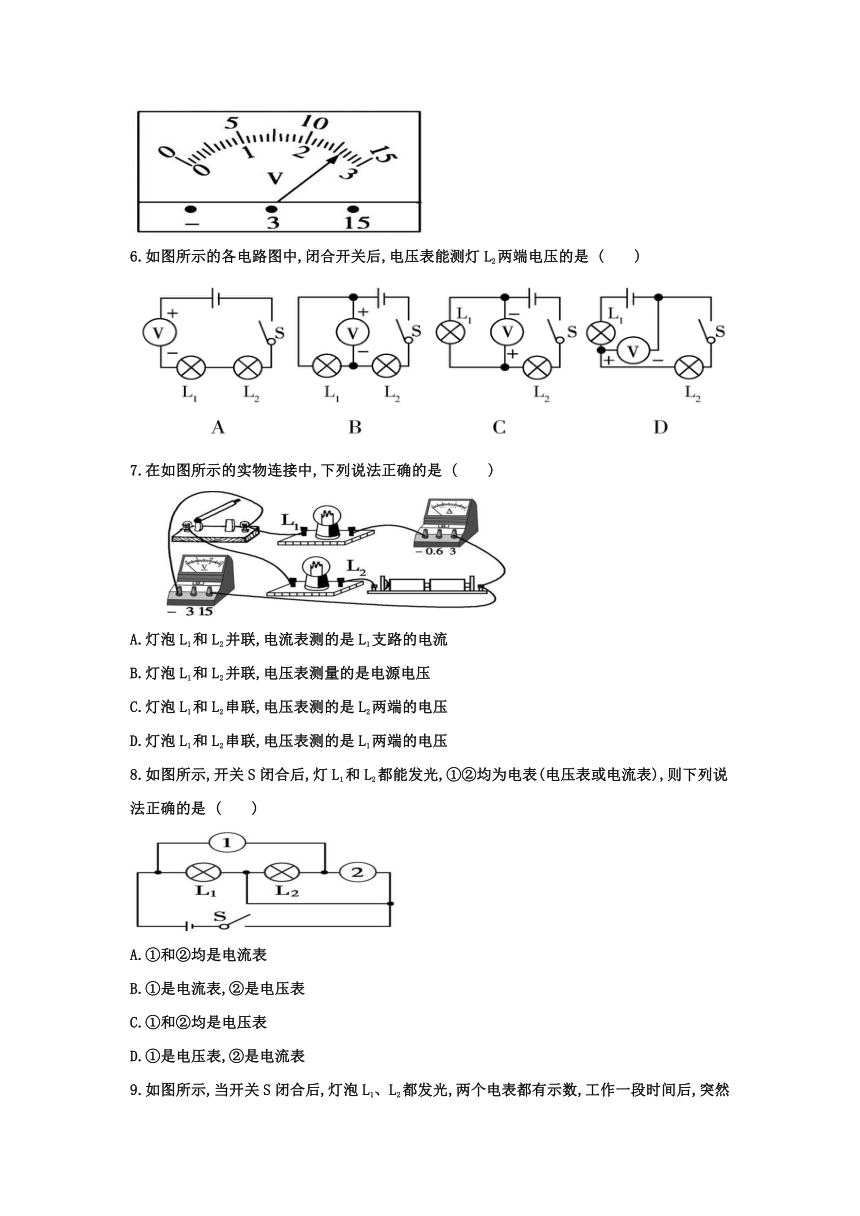

5.电压表的表盘及指针如图所示.若接“0~3
V”量程,则电压表的读数为　　　V;若接“0~15
V”量程,则表盘上每一小格代表　　　V.?
6.如图所示的各电路图中,闭合开关后,电压表能测灯L2两端电压的是
(　　)
7.在如图所示的实物连接中,下列说法正确的是
(　　)
A.灯泡L1和L2并联,电流表测的是L1支路的电流
B.灯泡L1和L2并联,电压表测量的是电源电压
C.灯泡L1和L2串联,电压表测的是L2两端的电压
D.灯泡L1和L2串联,电压表测的是L1两端的电压
8.如图所示,开关S闭合后,灯L1和L2都能发光,①②均为电表(电压表或电流表),则下列说法正确的是
(　　)
A.①和②均是电流表
B.①是电流表,②是电压表
C.①和②均是电压表
D.①是电压表,②是电流表
9.如图所示,当开关S闭合后,灯泡L1、L2都发光,两个电表都有示数,工作一段时间后,突然灯泡L2熄灭,L1仍然发光,两个电表都无示数,该电路可能出现的故障是
(　　)
A.电流表断路
B.L2断路
C.电压表短路
D.L2短路
10.灯L1与L2串联,先用电压表测L1两端的电压,如图所示,再测L2两端的电压时,只将电压表接A的一端改接C,这种连接方法　　　　(填“正确”或“不正确”),原因是　　　　
11.在图中用笔画线代替导线将电压表接入电路(用0~3
V量程),测量灯L2两端的电压,并在虚线框内画出对应的电路图.
答案解析
1.C　【解题思路】　电路中有电流的条件是电路两端有电压且电路是通路,所以电路两端有电压,电路中不一定有电流,C错误.
2.C　【解题思路】　家庭照明电路的电压为220
V,故C错误.
3.C
4.【参考答案】　(1)电压表串联在电路中　(2)电压表的正负接线柱接反了　(3)电压表的量程选择太大
5.【参考答案】　2.6　0.5
【解题思路】　
接“0~3
V”量程时,将1
V分为10个小格,则对应的分度值为0.1
V,此时表盘指针对应示数为2.6
V;接“0~15
V”量程时,将5
V分为10个小格,则对应的分度值为0.5
V.
6.D　【解题思路】　A图中电压表串联在电路中,A错误;B图中电压表并联在灯L1的两端,测的是L1两端的电压,B错误;C图中电压表并联在灯L1的两端,且正、负接线柱接反了,C错误;D图中电压表并联在灯L2的两端,电流从正接线柱流入,从负接线柱流出,D正确.
7.D　【解题思路】　在识别电路时电压表可以看成是断路,电流从电源正极流出依次通过电流表、L1、开关和L2回到电源负极,所以L1和L2串联,电流表测电路中的电流,电压表测L1两端电压.故选D.
8.B　【解题思路】　运用假设法对各选项依次分析,电流表相当于导线,电压表相当于断路.
9.A　【解题思路】　若电流表断路,L1仍然发光,而灯L2不能发光,电流表和电压表都没有示数,故A符合题意;若L2断路,L2不能发光,电流表没有示数,但是电压表会有示数,显示电源电压,故B不符合题意;若电压表短路,则电源也处于短路状态,灯L1不会发光,故C不符合题意;若L2短路,则整个电源也短路,与C描述的现象相同,故D不符合题意.故选A.
10.【参考答案】　不正确　电压表的正、负接线柱接反了
11.【参考答案】　如图所示.
【解题思路】　注意使电压表与L2并联,且让电流从电压表的正接线柱流入、负接线柱流出.
