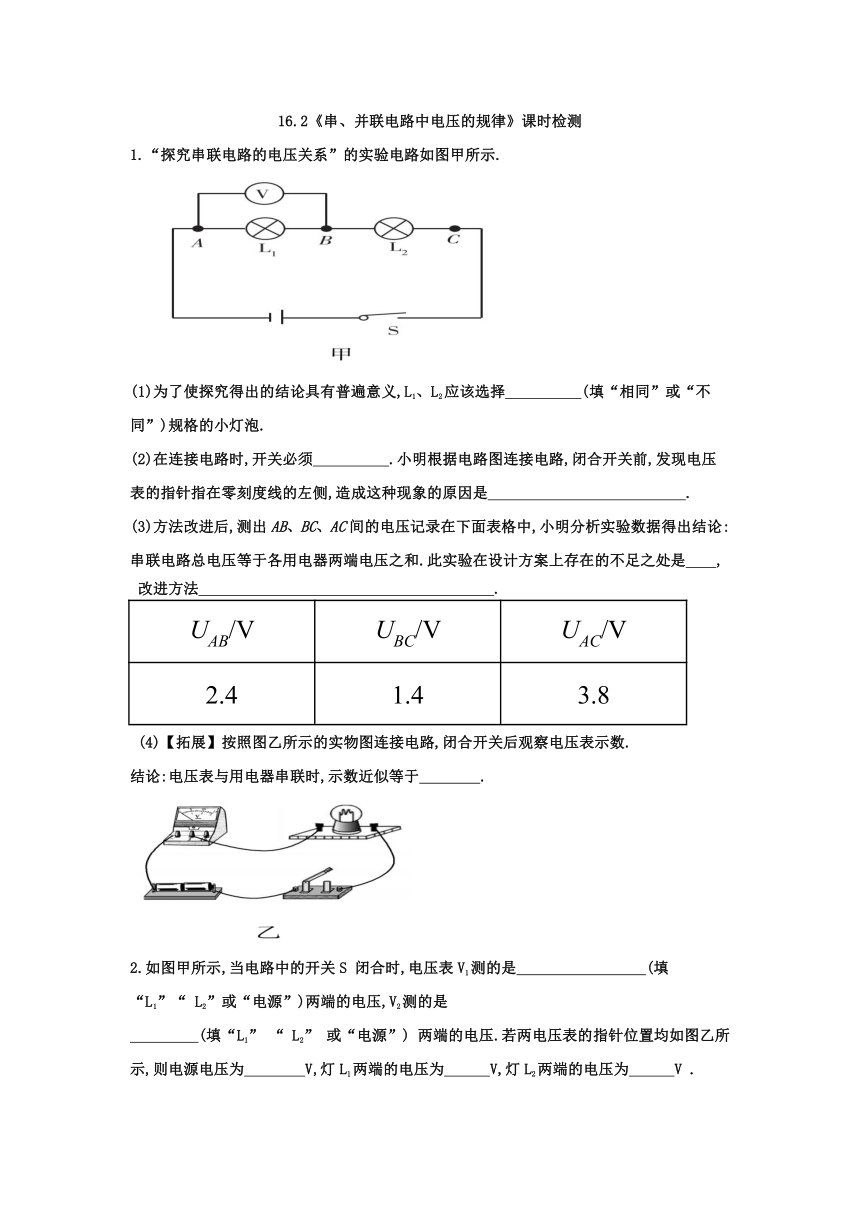

16.2《串、并联电路中电压的规律》课时检测
1.“探究串联电路的电压关系”的实验电路如图甲所示.
?
(1)为了使探究得出的结论具有普遍意义,L1、L2应该选择　　　　　(填“相同”或“不同”)规格的小灯泡.?
(2)在连接电路时,开关必须　　　　　.小明根据电路图连接电路,闭合开关前,发现电压表的指针指在零刻度线的左侧,造成这种现象的原因是　　　　　　　　　　　　　.?
(3)方法改进后,测出AB、BC、AC间的电压记录在下面表格中,小明分析实验数据得出结论:串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是　　,
改进方法　　　　　　　　　　　　　　　　
.?
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
(4)【拓展】按照图乙所示的实物图连接电路,闭合开关后观察电压表示数.
结论:电压表与用电器串联时,示数近似等于　　　　.?

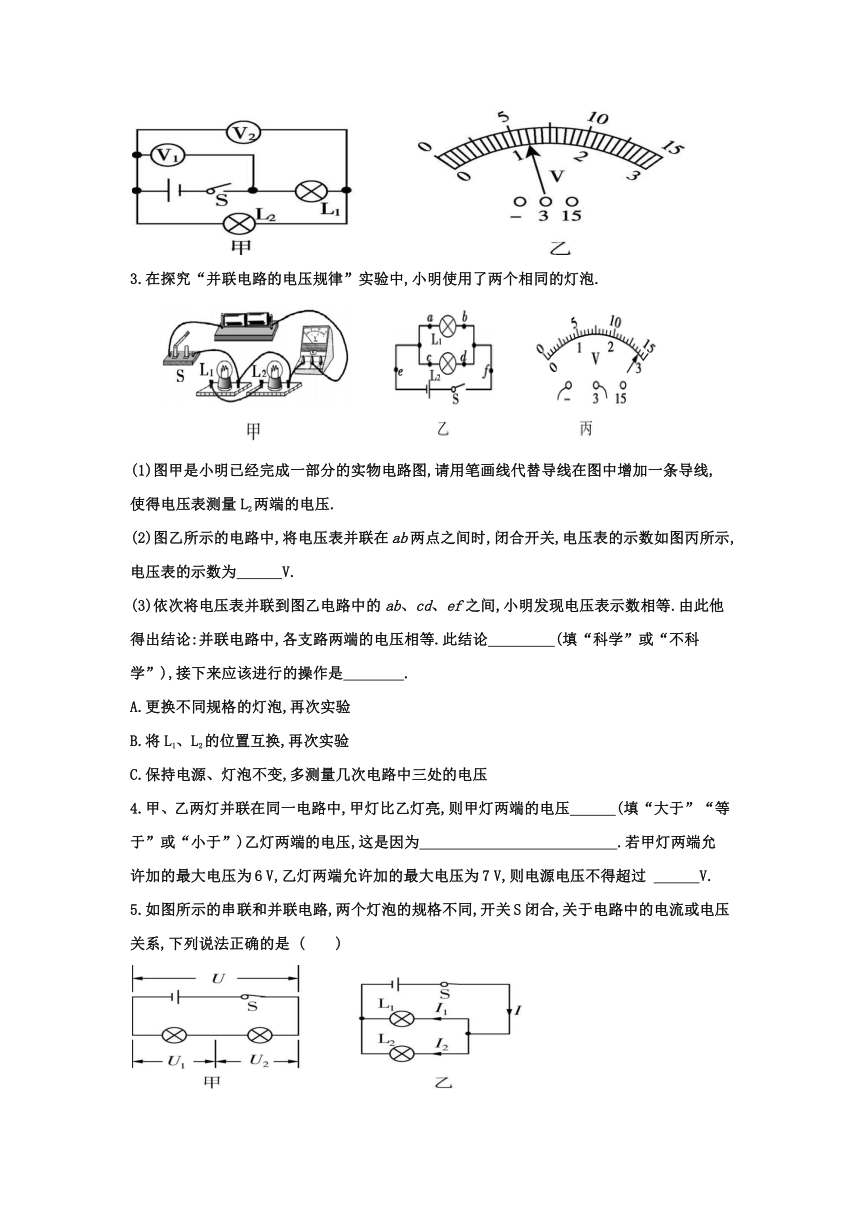

2.如图甲所示,当电路中的开关S
闭合时,电压表V1测的是　　　
(填“L1”“
L2”或“电源”)两端的电压,V2测的是
　　　
(填“L1”
“
L2”
或“电源”)
两端的电压.若两电压表的指针位置均如图乙所示,则电源电压为　　　　V,灯L1两端的电压为　　　V,灯L2两端的电压为　　　V
.?
3.在探究“并联电路的电压规律”实验中,小明使用了两个相同的灯泡.
?
(1)图甲是小明已经完成一部分的实物电路图,请用笔画线代替导线在图中增加一条导线,使得电压表测量L2两端的电压.
(2)图乙所示的电路中,将电压表并联在ab两点之间时,闭合开关,电压表的示数如图丙所示,电压表的示数为　　　V.?
(3)依次将电压表并联到图乙电路中的ab、cd、ef之间,小明发现电压表示数相等.由此他得出结论:并联电路中,各支路两端的电压相等.此结论　　　　
(填“科学”或“不科学”),接下来应该进行的操作是　　　　.?
A.更换不同规格的灯泡,再次实验
B.将L1、L2的位置互换,再次实验
C.保持电源、灯泡不变,多测量几次电路中三处的电压
4.甲、乙两灯并联在同一电路中,甲灯比乙灯亮,则甲灯两端的电压　　　(填“大于”“等于”或“小于”)乙灯两端的电压,这是因为　　　　　　　　　　　　　.若甲灯两端允许加的最大电压为6
V,乙灯两端允许加的最大电压为7
V,则电源电压不得超过
　　　V.?

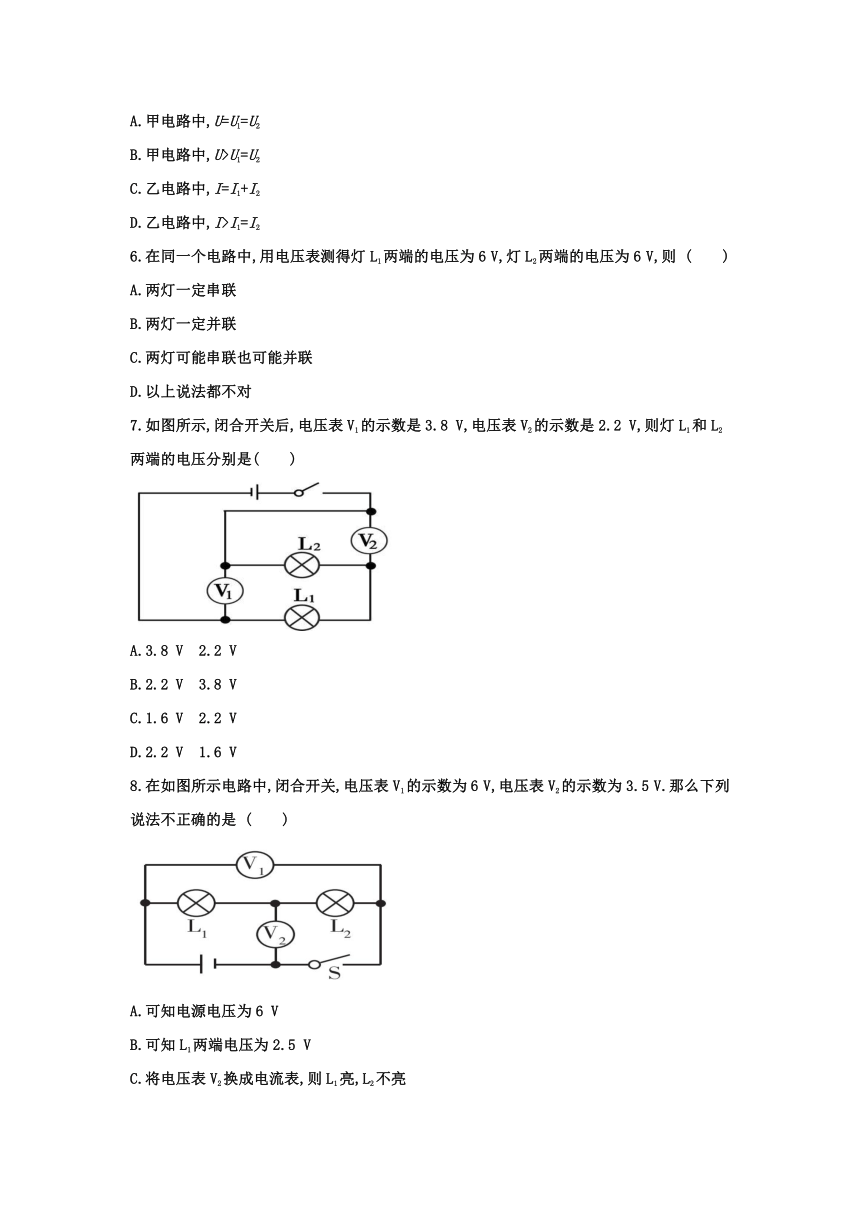

5.如图所示的串联和并联电路,两个灯泡的规格不同,开关S闭合,关于电路中的电流或电压关系,下列说法正确的是
(　　)
A.甲电路中,U=U1=U2
B.甲电路中,U>U1=U2
C.乙电路中,I=I1+I2
D.乙电路中,I>I1=I2
6.在同一个电路中,用电压表测得灯L1两端的电压为6
V,灯L2两端的电压为6
V,则
(　　)
A.两灯一定串联
B.两灯一定并联
C.两灯可能串联也可能并联
D.以上说法都不对
7.如图所示,闭合开关后,电压表V1的示数是3.8
V,电压表V2的示数是2.2
V,则灯L1和L2两端的电压分别是(　　)
A.3.8
V　2.2
V
B.2.2
V　3.8
V
C.1.6
V　2.2
V
D.2.2
V　1.6
V
8.在如图所示电路中,闭合开关,电压表V1的示数为6
V,电压表V2的示数为3.5
V.那么下列说法不正确的是
(　　)
A.可知电源电压为6
V
B.可知L1两端电压为2.5
V
C.将电压表V2换成电流表,则L1亮,L2不亮
D.将电压表V1换成电流表,则L1与L2并联,电流表测干路上的电流
9.如图所示电路,当开关S闭合后,L1、L2均能发光,电流表、电压表均有示数.过了一会儿,两灯都不发光,电流表、电压表的示数均为0,发生的故障可能是
(　　)
A.L1灯丝断了
B.L1短路
C.L2灯丝断了
D.L2短路
10.如图所示,当S1闭合,S2、S3断开时,电压表的示数为6
V,当电压表两极对调,S1、S3断开,S2闭合时,电压表示数为3
V.
(1)电源电压为　　　V.?
(2)当S1、S3闭合,S2断开时,电压表的示数为　　　V.(此时电压表接线柱连接正确,请在虚线框中画出等效电路图)?
11.将如图所示的元件连线.要求:三节干电池串联,开关同时控制两个灯,两个灯泡串联,电压表测L2两端的电压,电流表测电路中的电流(约为0.4
A).
12.“探究串联电路的电压关系”的实验电路如图甲所示.
?
(1)为了使探究得出的结论具有普遍意义,L1、L2应该选择规格　　　
(填“相同”或“不同”)的小灯泡.?
(2)小明根据图甲连接好电路,闭合开关,电压表示数如图乙所示,为了使实验结果更准确,接下来他应该　
.?
(3)在该实验中测出多组数据的目的是
(　　)
A.寻找普遍规律
B.减小实验误差
(4)测量完成后,开始进行小组交流讨论.下表选录了四个小组的数据,你认为这些数据是否合理?
　
答:　　　　　　,理由是　
.?
实验小组
L1两端电压U1/V
L2两端电压U2/V
串联总电压U3/V
1
1.5
3.0
4.5
2
3.0
1.3
4.5
3
1.1
1.7
2.9
4
1.8
1.2
3.0
答案解析
1.【参考答案】　(1)不同　(2)断开　电压表没有调零　(3)没有多次实验　
应换不同规格的小灯泡多次实验　(4)电源电压
2.【参考答案】　电源　L2　6　4.8　1.2
【解题思路】　两灯串联,电压表V1测的是电源电压,应是0~15
V的大量程,示数为6
V,电压表V2测的是灯L2两端的电压,应是0~3
V的小量程,示数为1.2
V,因此灯L1两端的电压是6
V-1.2
V=4.8
V.
3.【参考答案】　(1)如解题思路中图所示.　
(2)2.8　(3)不科学　A
【解题思路】　(1)测量L2两端电压时,应该让电压表并联在L2两端,如图所示.
(2)电压表选择的是0~3
V量程,分度值为0.1
V,故电压表的示数为2.8
V.
(3)实验一次就得出结论具有偶然性,不能得出普遍性规律,且两个灯泡的规格相同,不科学;改进的措施是换用不同规格的小灯泡进行多次实验,再得出结论.
4.【参考答案】　等于　并联电路中各支路两端的电压相等　6
5.C　【解题思路】　题图甲中两灯串联,所以两灯电压之和等于电源电压,由于两灯的规格不同,所以两灯两端电压不同,但通过它们的电流相等;题图乙中两灯并联,两灯两端电压相等,通过它们的电流之和等于干路中的电流,由于两灯的规格不同,所以通过它们的电流不同,故C选项正确.
6.C　【解题思路】　如果两个灯泡串联,并且两个灯泡完全相同,则两灯泡分得的电压相同;如果两灯泡并联,两灯泡两端电压相等.故C正确.
7.C　【解题思路】　闭合开关后,电路为串联电路,电压表V1测电源电压,为3.8
V,电压表V2测灯L2的电压,为2.2
V;根据串联电路的电压规律可知,灯L1两端的电压为3.8
V-2.2
V=1.6
V.
8.D　【解题思路】　由电路图可知,闭合开关S时,L1、L2串联,V1测电源的电压,V2测L2两端的电压,所以电源电压U=6
V,L2两端的电压U2=3.5
V,由串联电路的电压特点可得,L1两端电压:U1=U-U2=6
V-3.5
V=2.5
V.故A、B正确.将电压表V2换成电流表时,电路为L1的简单电路,电流表测通过L1的电流,L2被短路,所以L1亮,L2不亮,故C正确.将电压表V1换成电流表,将发生电源短路,这是不允许的,而不是L1与L2并联,故D错误.
9.A　【解题思路】　因为两灯都不发光,电流表、电压表的示数均为0,所以一定是发生了断路.故B、D错误.若是L2断路,电压表串联入电路,有示数,接近电源电压.故C错误、A正确.
10.【参考答案】　(1)9　(2)9　如图所示.
【解题思路】　(1)当S1闭合,S2、S3断开时,
两灯泡串联,电压表测L1两端的电压,所以U1=6
V;当电压表两极对调,S1、S3断开,S2闭合时,两灯泡串联,电压表测L2两端的电压,所以U2=3
V.电源电压U=U1+U2=6
V+3
V=9
V.(2)电压表接线柱连接正确情况下,当S1、S3闭合,S2断开时,L2被短路,电路为L1的简单电路,电压表测电源两端的电压,所以此时电压表的示数为9
V.
11.【参考答案】　如图所示.
【解题思路】　根据题意,先将电池串联,再从电源正极开始按照先串联后并联的原则,依次将开关、电流表、灯L2、灯L1连接,回到电源负极,最后将电压表并联在灯L2的两端.
12.【参考答案】　(1)不同　(2)断开开关,电压表换用0~3
V的量程　(3)A　(4)合理　
实验时有误差
