电能表与电功

(共37张PPT)
孟寨乡第一初中 黄宗华

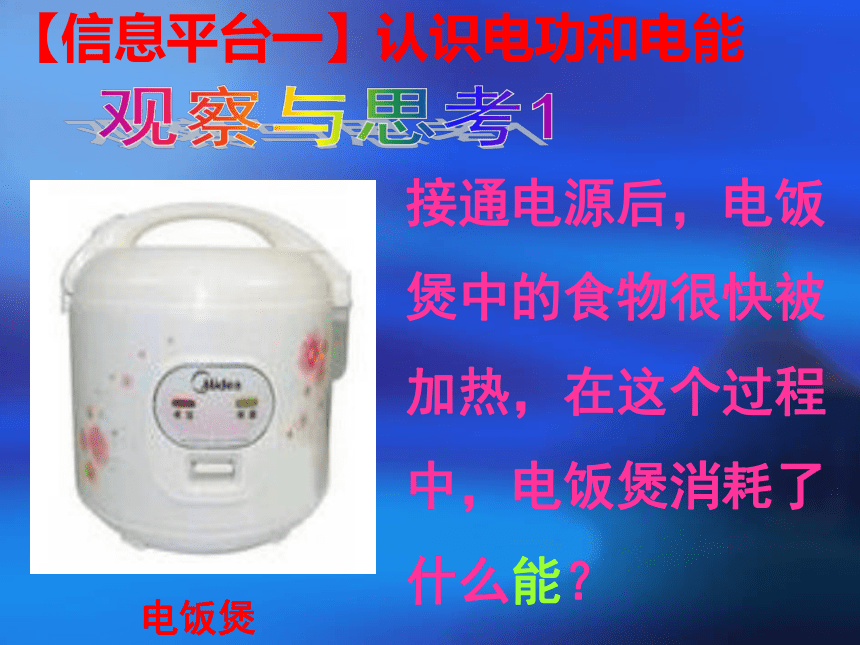

接通电源后，电饭
煲中的食物很快被
加热，在这个过程
中，电饭煲消耗了
什么能？
电饭煲
【信息平台一】认识电功和电能

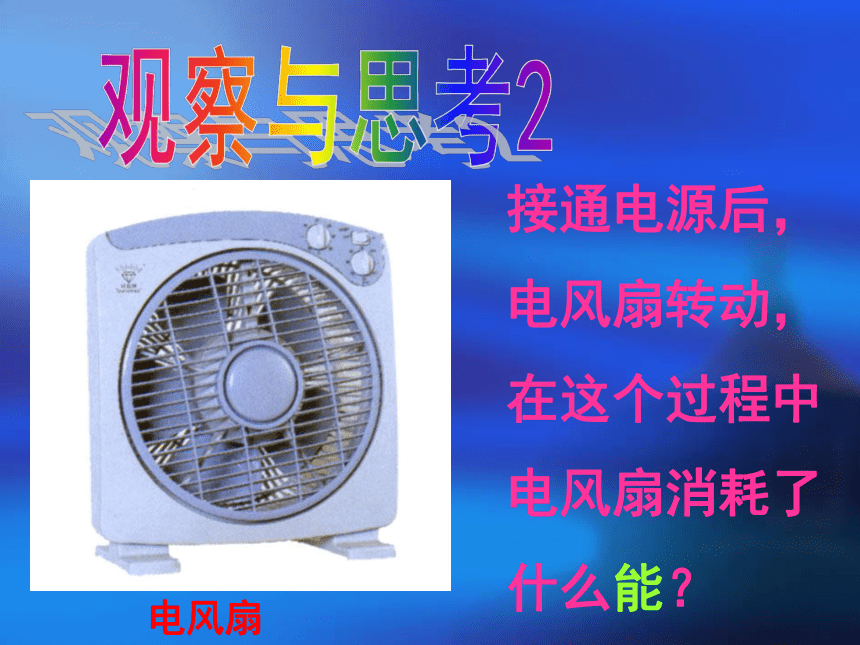

电风扇
接通电源后，
电风扇转动，
在这个过程中
电风扇消耗了
什么能？

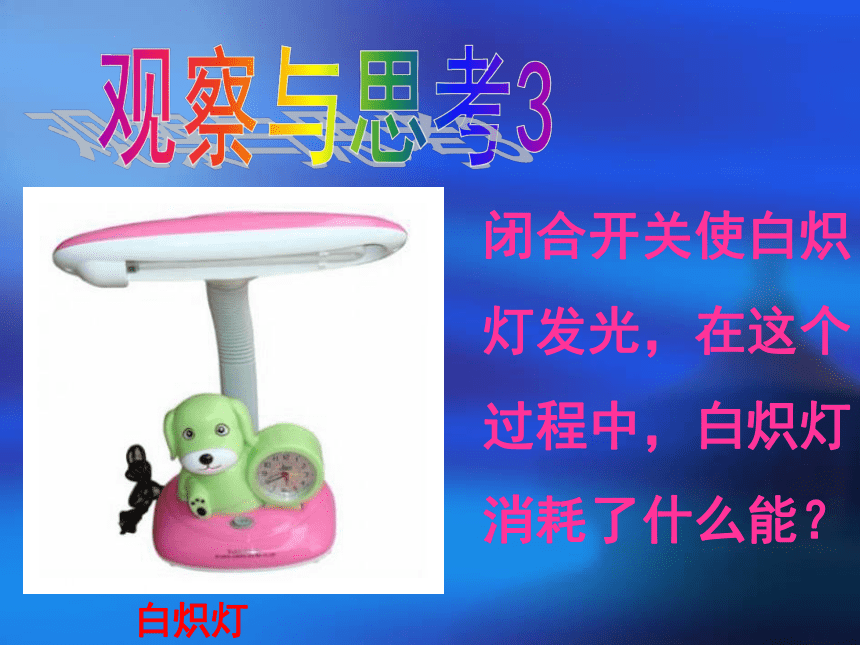

白炽灯
闭合开关使白炽
灯发光，在这个
过程中，白炽灯
消耗了什么能？
小结：各用电器工作过程
中都消耗了电能。
◆消耗电能的过程就是电流做功的过程，电流
所做的功叫电功，用W表示。
◆电流做功的实质就是电能转化为其他形式的
能的过程。电流做了多少功，就有多少电能转
化为其他形式的能。
电吹风利用电流做功，把电能转化成机械能和内能。
电热水瓶,利用电能把水烧开。电能转化为内能

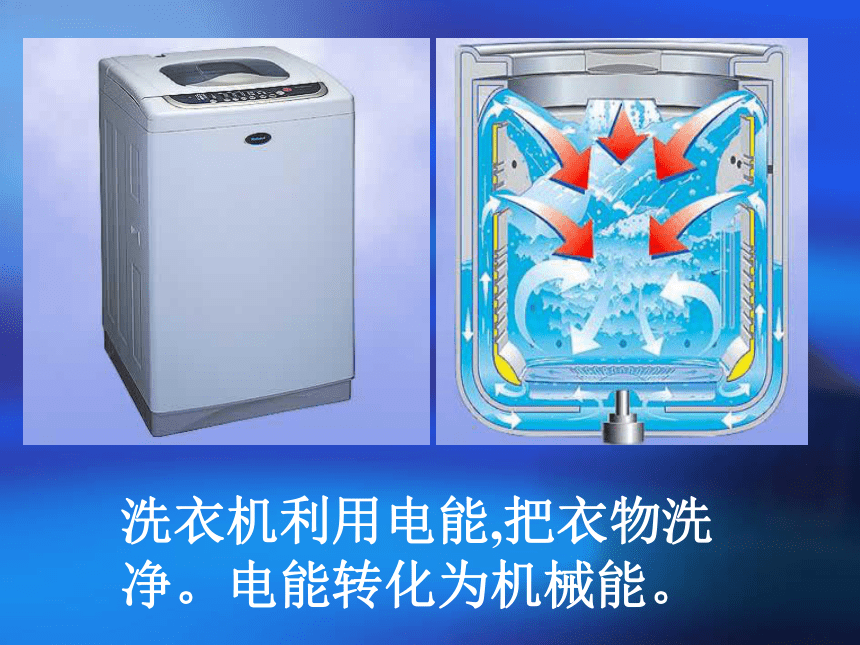

洗衣机利用电能,把衣物洗净。电能转化为机械能。
想一想：下面几种情况电流做功了没
有？如果做了电路中的能量是如何转
化的？
1、正在转动的电动机。
2、家中取暖的电热毯。
3、教室里亮着的电灯。
4、热饭用的微波炉。
【信息平台二】探究电流做功与哪些因素有关
1、可能与电流的大小有关。
2、可能与电压的大小有关。
3、可能与通电时间长短有关。
小组设计实验方案和实验方法，选择器材，验证自己的猜想。（参考p67实验探究）
注意观察实验现象，交流实验结论。
交流论证：
1、电路中电流电压一定，通电时间越长，钩码升高的越高，表明电流做功越多。
2、在通电时间一定时，电压电流越大，钩码升高的越高，表明电流做功越多。
结论：
实验表明：电路中电压越大，电流越大，通电时间越长，电流所作的功越多。
精确试验数据表明：
电流所作的功跟电压、电流和通电时间成正比。电功等于电压、电流和通电时间的乘积。
U：电压——伏特 I ：电流——安培
t ：时间——秒 W：电功——焦耳
电功的单位
电功的单位是焦耳 ( J )
生活中常用千瓦时又叫“度” ，符号是 KW·h
1 KW·h=3.6 106J
玩具小风扇的电动机两端所加的电压是1.5V，通过电动机的电流是0.5A．则通电1min电流做功是多少？
阅读课本69页电能表部分,回答下列问题:
1.用 来测量电功大小.
2.电能表的计量单位是 ,符号是 .日常生活中习惯称做 .它们之间的换算关系是1KW.h=1度=3.6X106 J .
3.如何计算某家在一定时间内消耗的电能.
【信息平台四】电功的测量
下面电能表的表头数据是什么意思？
300r/kWh
0
3
0
8
7
220V
10A（40A）
kWh
【走进生活想一想】
220 V —— 电能表应在220V的电路中使用。
10（40）A —— 电能表的允许通过的最大电流为10A，短时间允许通过的最大电流是40A。
50 Hz —— 电能表在50 Hz的电路中使用。
300 r／kWh —— 每消耗1 KWh的电能，电能表转盘转过300转。
1kWh=1度=3.6×106J
技术参数和示数说明：
额定电压
220V
持续工作的最大电流5A，短时间可通过电流5A—10A
1KW·h电能表转盘转动圈数为1200转
其他：电子式单向电能表
重要参数imp/（KW·h）： 表示用电1KW·h指示灯闪烁的次数，如6400imp/(KW·h)
IC卡电能表
月末的数字减去月初的数字：
561.6-478.2=83.4kWh
三．电能表
1、电能表的作用：测电功
2、根据计数器读数:
月初
月末
本月用电18.6 KW·h
3246.8 kW·h
3265.4 kW·h
小明家2007年1月底与2月底电能表的示数如图所示，请计算，小明家2月份消耗多少电能？若1kwh电费为0.52元，应付多少电费？
1、小明家的电能表本月末的示数是3760，上月末的示数是3646，这个月他家用去多少电能？如果电费为0.45元/度，这个月他家应交多少电费？
解：W=W1－W2=3760度-3646度=114度
114度×0.45元/度=51.3元
答：这个月他家应交51.3元电费。
2、家用电灯在一次使用时通过的电流是0.2A，消耗的电能是2.64×104J,这个电灯这次用了多长时间？
已知：I=0.2A，W= 2.64×104J,
U=220V,求：t=
解：由W=UIt得，t= =
2.64×104J/(220V×O.2A)=600S
一电能表表盘上标明“1200 r ∕（KW·h）”，
将某用电器单独接在该表上。当用电器工作4min后，电能表转盘转过55r。若用电器额定电压是220V，求通过该用电器的电流。
把握机会，成功属于你！
谈谈怎样使用电冰箱更节能？
查看自己家中的电能表,记录一周所消耗的电能.依次估算一个月大约用电多少度
实践作业
