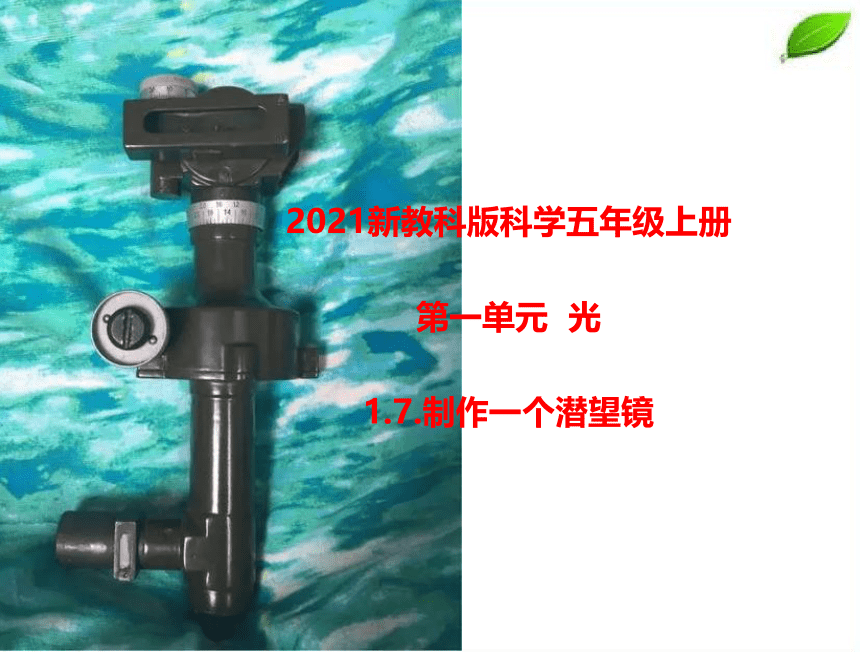

2021新教科版科学五年级上册
1.7.制作一个潜望镜
第一单元
光
导
入

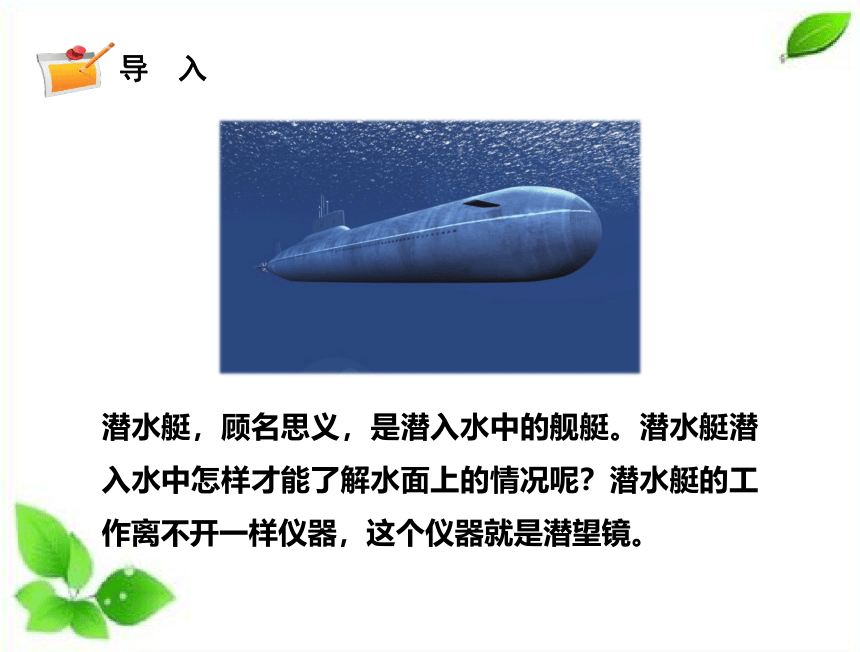

潜水艇，顾名思义，是潜入水中的舰艇。潜水艇潜入水中怎样才能了解水面上的情况呢？潜水艇的工作离不开一样仪器，这个仪器就是潜望镜。

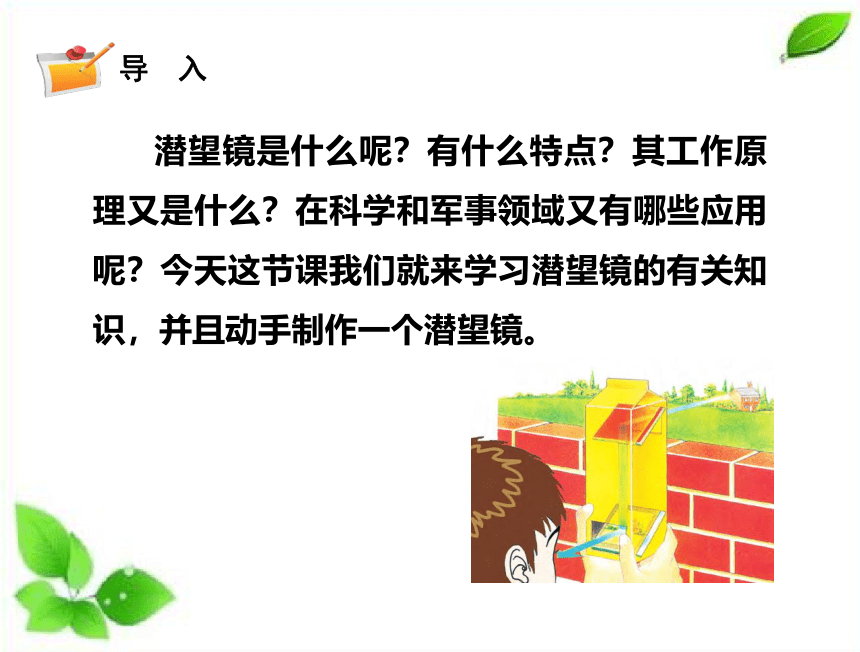

潜望镜是什么呢？有什么特点？其工作原理又是什么？在科学和军事领域又有哪些应用呢？今天这节课我们就来学习潜望镜的有关知识，并且动手制作一个潜望镜。
导
入

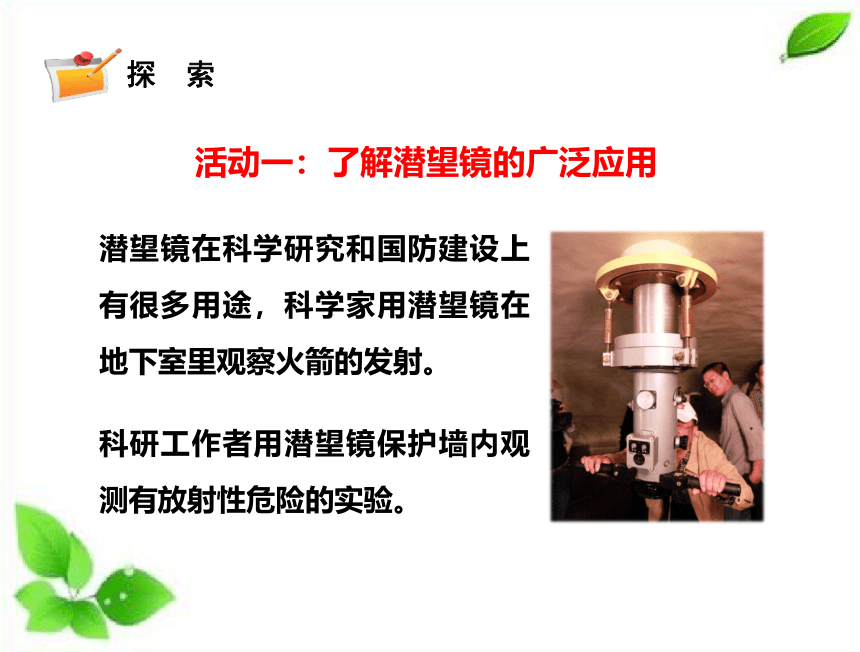

活动一：了解潜望镜的广泛应用
探
索
潜望镜在科学研究和国防建设上有很多用途，科学家用潜望镜在地下室里观察火箭的发射。
科研工作者用潜望镜保护墙内观测有放射性危险的实验。
了解潜望镜的广泛应用
潜水艇在水下航行时用潜望镜观察海面和空中的情况。
在坑道和坦克内无法观察外面的
情况下，利用潜望镜就可以解决
这些问题。
在城市雨水、污水河流管道及城市供水、工业废水等管道中可以运用管道潜望镜观察管道中的情况。

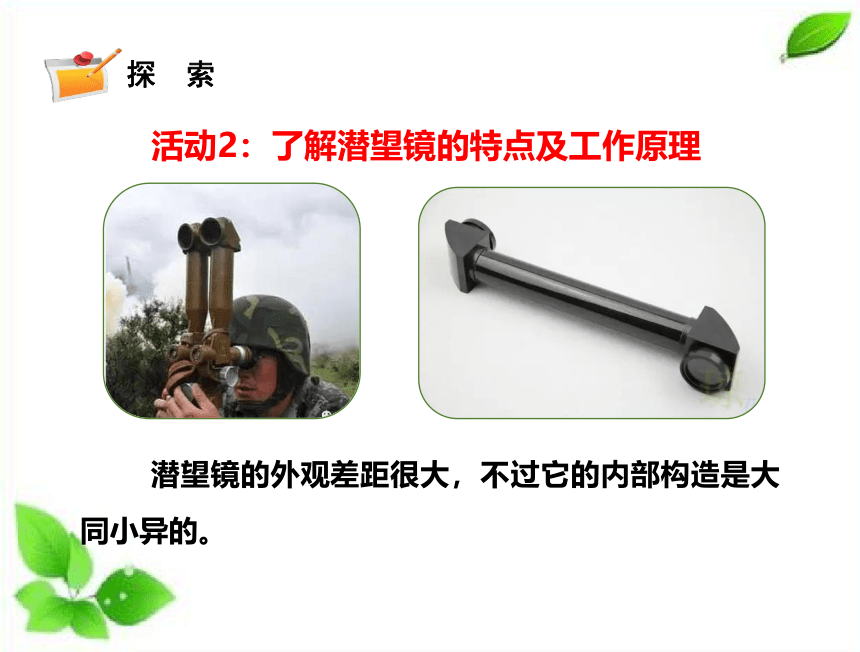

活动2：了解潜望镜的特点及工作原理
探
索
潜望镜的外观差距很大，不过它的内部构造是大同小异的。

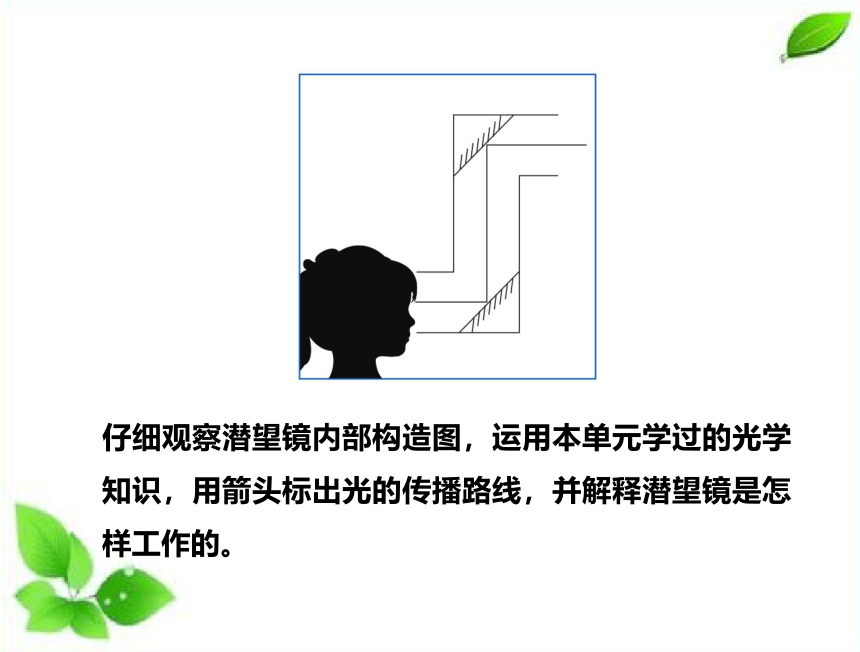

仔细观察潜望镜内部构造图，运用本单元学过的光学知识，用箭头标出光的传播路线，并解释潜望镜是怎样工作的。
潜望镜中有同一方向放置的两个平面镜，代表光照射下的物体经过两次反射后进入人的视野。
潜望镜是利用两个反射镜使物体的光线经两次反射而折向眼中。
潜望镜的构造：
潜望镜的工作原理：
潜望镜之所以可以从下边看到上面的情况并且十分清楚，是因为两块平面镜互相平行，并且都与水平方向呈45度夹角，外面的景象通过平面镜的两次反射成像，从而让我们从下面看到了上面的景象。
潜望镜的工作原理
活动三：制作简易潜望镜
探
索
所需材料：
硬纸盒、镜子、剪刀、直角三角板等等。
①再纸盒两个长边距边缘约一厘米处各画一条直线。
②用直角三角板在纸盒两端距边缘约一厘米处各画一条斜线。
③在纸盒的对应面上重复画上面的线。
④用剪刀将4条斜线剪开。
⑤像图中那样将两面镜子插入纸盒开口并保持镜子的反射面是相对的。
⑥在镜子的反射面前各开一个窗口。
制作方法：
制作方法
制作潜望镜要细心认真，按照步骤进行操作，使用剪刀和镜片时注意安全，各小组成员之间要互相合作。
制作注意点：
使用其它方法制作简易潜望镜
潜望镜的制作方法很多，利用我们身边的废旧材料也能制作潜望镜。
潜望镜的工作原理：光沿着直线传播，经过两个反射镜，使光经两次反射之后而折向眼中。
科学知识
这节课，我们了解了潜望镜在军事、科技、工业、日常生活中的广泛应用，了解了潜望镜的特点及工作原理，并动手制作了一个简易的潜望镜。
课堂总结
课后，有兴趣的同学可以利用课余时间，上网查询更多的有关制作潜望镜的方法，动手制作简易潜望镜，进一步了解更多的光学知识。
课后作业
