光的反射

(共24张PPT)
《3.5 光的反射》
冯庄学校
孟海峰

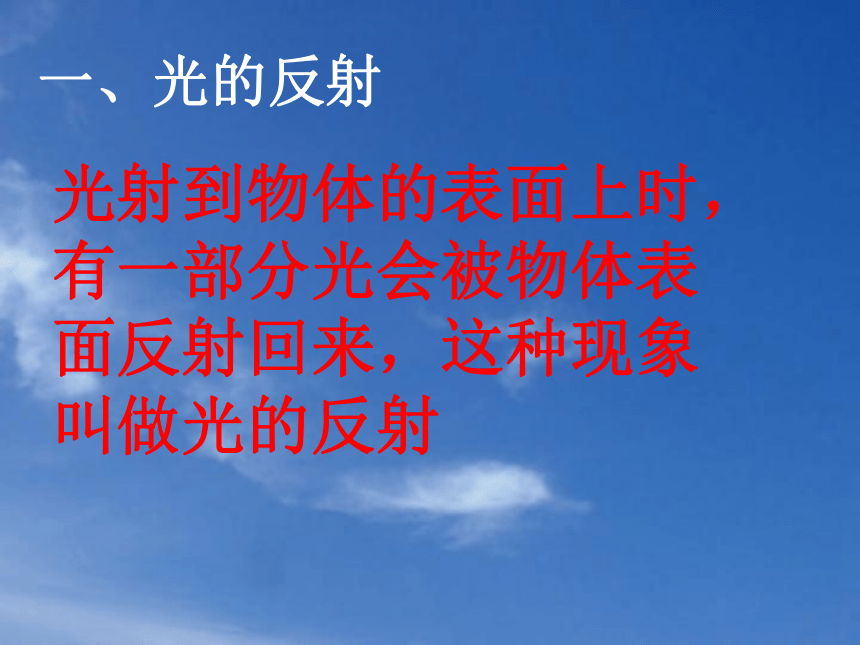

一、光的反射
光射到物体的表面上时，有一部分光会被物体表面反射回来，这种现象叫做光的反射

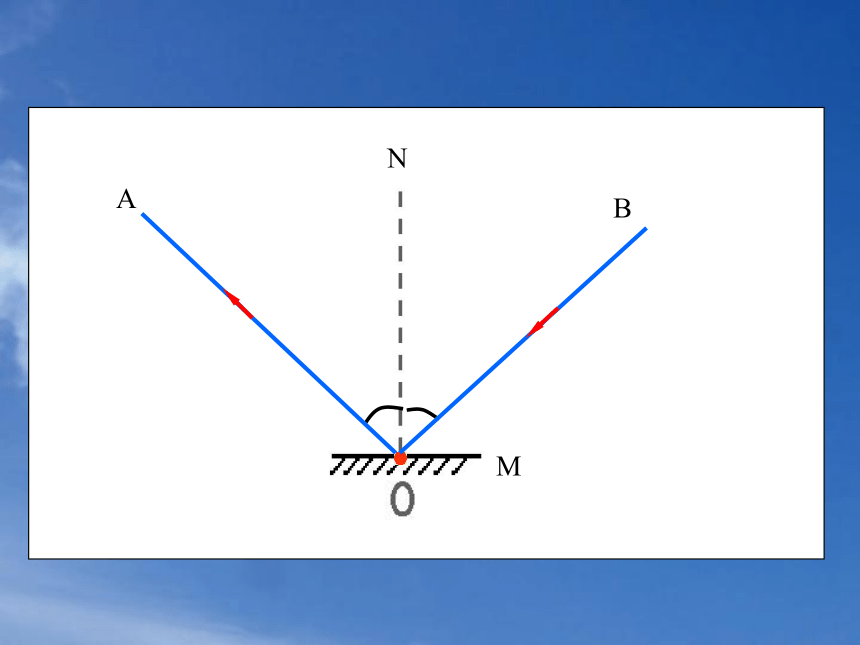

M
A
B
N

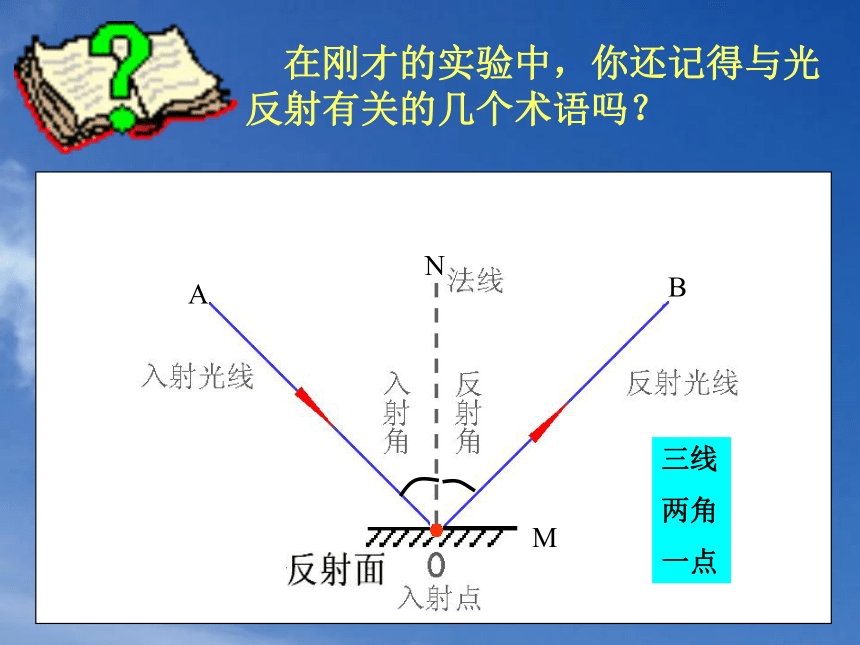

在刚才的实验中，你还记得与光反射有关的几个术语吗？
三线
两角
一点
M
A
B
N

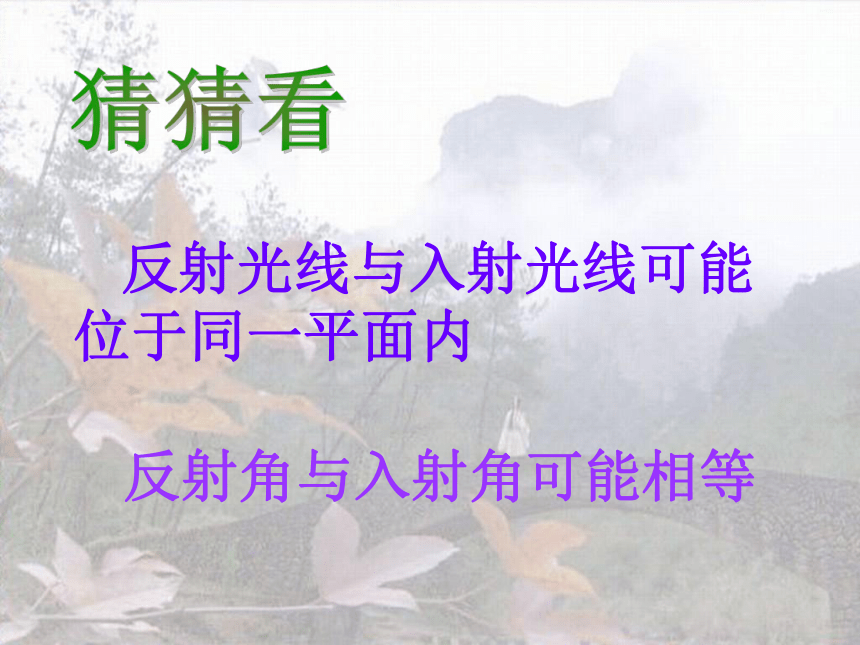

反射光线与入射光线可能位于同一平面内
反射角与入射角可能相等

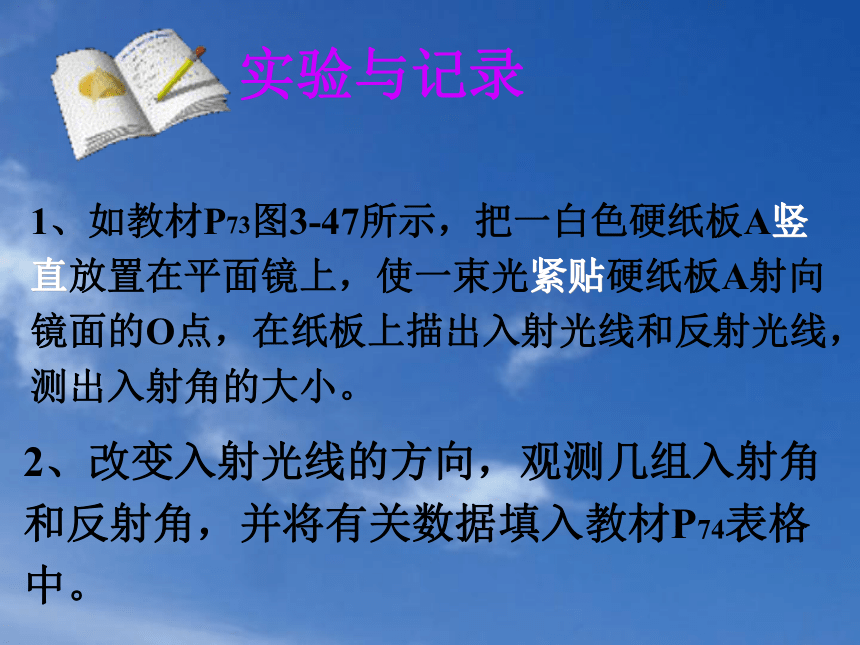

实验与记录
1、如教材P73图3-47所示，把一白色硬纸板A竖直放置在平面镜上，使一束光紧贴硬纸板A射向镜面的O点，在纸板上描出入射光线和反射光线，测出入射角的大小。
2、改变入射光线的方向，观测几组入射角和反射角，并将有关数据填入教材P74表格中。

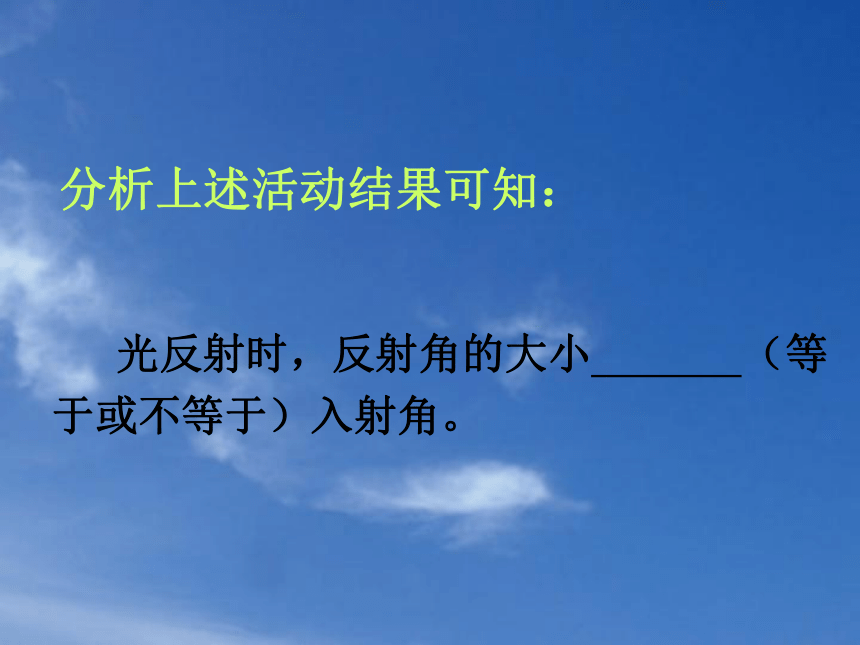

分析上述活动结果可知：
光反射时，反射角的大小 （等于或不等于）入射角。

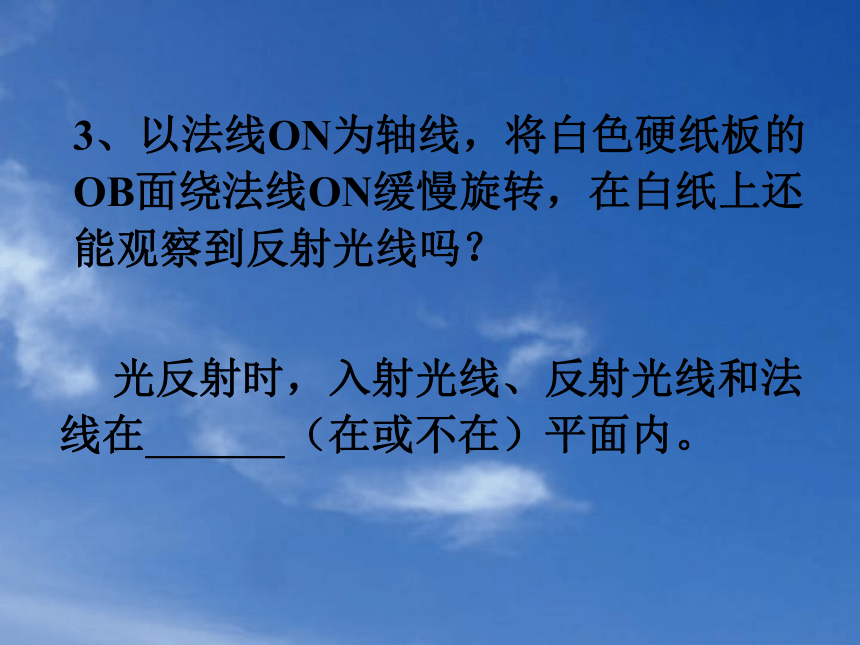

3、以法线ON为轴线，将白色硬纸板的OB面绕法线ON缓慢旋转，在白纸上还能观察到反射光线吗？
光反射时，入射光线、反射光线和法线在 （在或不在）平面内。

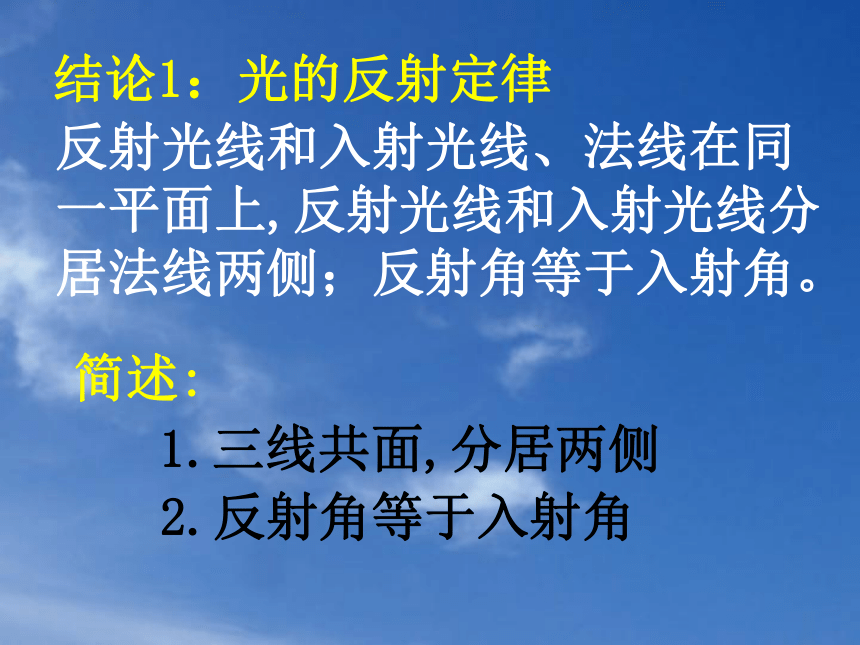

结论1：光的反射定律
反射光线和入射光线、法线在同一平面上,反射光线和入射光线分居法线两侧；反射角等于入射角。
简述:
1.三线共面,分居两侧
2.反射角等于入射角
规范作图要求：
1、作图必须用直尺、圆规、铅笔
2、光线用实线，且要画箭头表示光的传播方向
3、法线画虚线
4、反射面的反面应画斜线
5、标出反射角r和入射角i
作图步骤
1、作法线
2、根据光的反射定律作出反射光线
用圆规或量角器或利用全等三角形作出r=i
α
β
物体上一点
S
O
O′
C
A
A′
S′
平面镜
B
B′
人眼根据射入眼睛的那部分光线的传播方向和光沿着直线传播的 经验，看到S′处好像有一个发光点，这就是S点的像．
?反射后的光束是发散的，如同是从S′点发出的光线一样
四、镜面反射和漫反射
镜面反射与漫反射
两种反射对比
皮鞋在没擦之前不亮，而在上了油擦过之后变的闪闪发亮，你知道为什么吗？
公元前215-212年间．罗马人大举入侵希腊，
派出一支船队，满载精兵．准备攻打阿基米德的
家乡——叙拉古城，面对来势凶凶的强敌，阿基
米德求见国王，献出破敌妙计．他动员全乡的妇
女和守城的人在海岸边列队．每人各执一面平面
镜，把太阳光集中向罗马战船反射．不一会儿．
船队燃起熊熊大火，船毁人亡，阿基米德利用了
平面镜把光反射的原理，击败了敌人，拯救了他
的家乡．
阿基米德与平面镜
四、凹面镜和凸面镜
1、完成下列光路图，画出反射光线或入射光线、法线、标出入射角与反射角
镜面
作业一
作图必须用直尺和圆规！
谢谢大家
