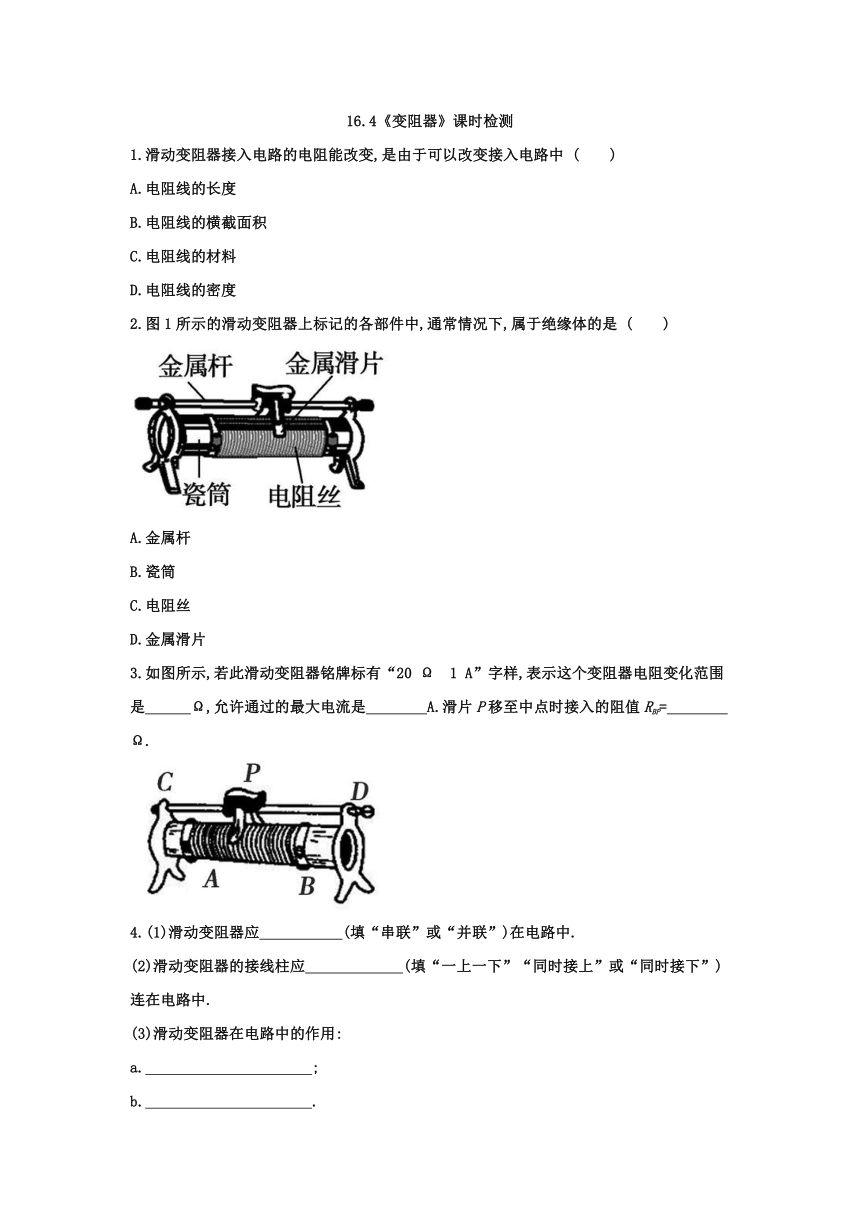

16.4《变阻器》课时检测
1.滑动变阻器接入电路的电阻能改变,是由于可以改变接入电路中
(　　)
A.电阻线的长度
B.电阻线的横截面积
C.电阻线的材料
D.电阻线的密度
2.图1所示的滑动变阻器上标记的各部件中,通常情况下,属于绝缘体的是
(　　)
A.金属杆
B.瓷筒
C.电阻丝
D.金属滑片
3.如图所示,若此滑动变阻器铭牌标有“20
Ω　1
A”字样,表示这个变阻器电阻变化范围是　　　Ω,允许通过的最大电流是　　　　A.滑片P移至中点时接入的阻值RBP=　　　　Ω.?
4.(1)滑动变阻器应　　　　
(填“串联”或“并联”)在电路中.?
(2)滑动变阻器的接线柱应　　　　
(填“一上一下”“同时接上”或“同时接下”)连在电路中.?
(3)滑动变阻器在电路中的作用:
a.　
;?
b.　
.?

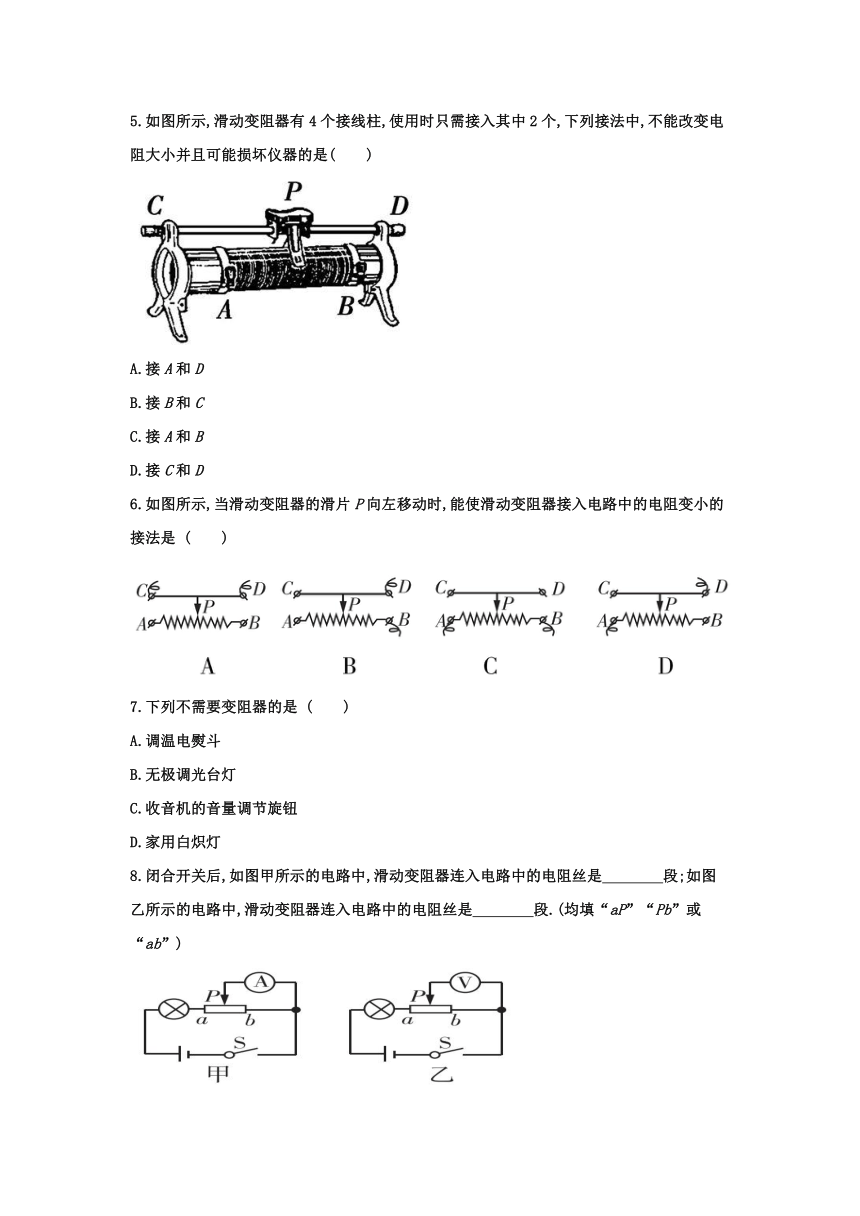

5.如图所示,滑动变阻器有4个接线柱,使用时只需接入其中2个,下列接法中,不能改变电阻大小并且可能损坏仪器的是(　　)
A.接A和D
B.接B和C
C.接A和B
D.接C和D
6.如图所示,当滑动变阻器的滑片P向左移动时,能使滑动变阻器接入电路中的电阻变小的接法是
(　　)
7.下列不需要变阻器的是
(　　)
A.调温电熨斗
　　
B.无极调光台灯
C.收音机的音量调节旋钮
　　
D.家用白炽灯
8.闭合开关后,如图甲所示的电路中,滑动变阻器连入电路中的电阻丝是　　　　段;如图乙所示的电路中,滑动变阻器连入电路中的电阻丝是　　　　段.(均填“aP”“Pb”或“ab”)?

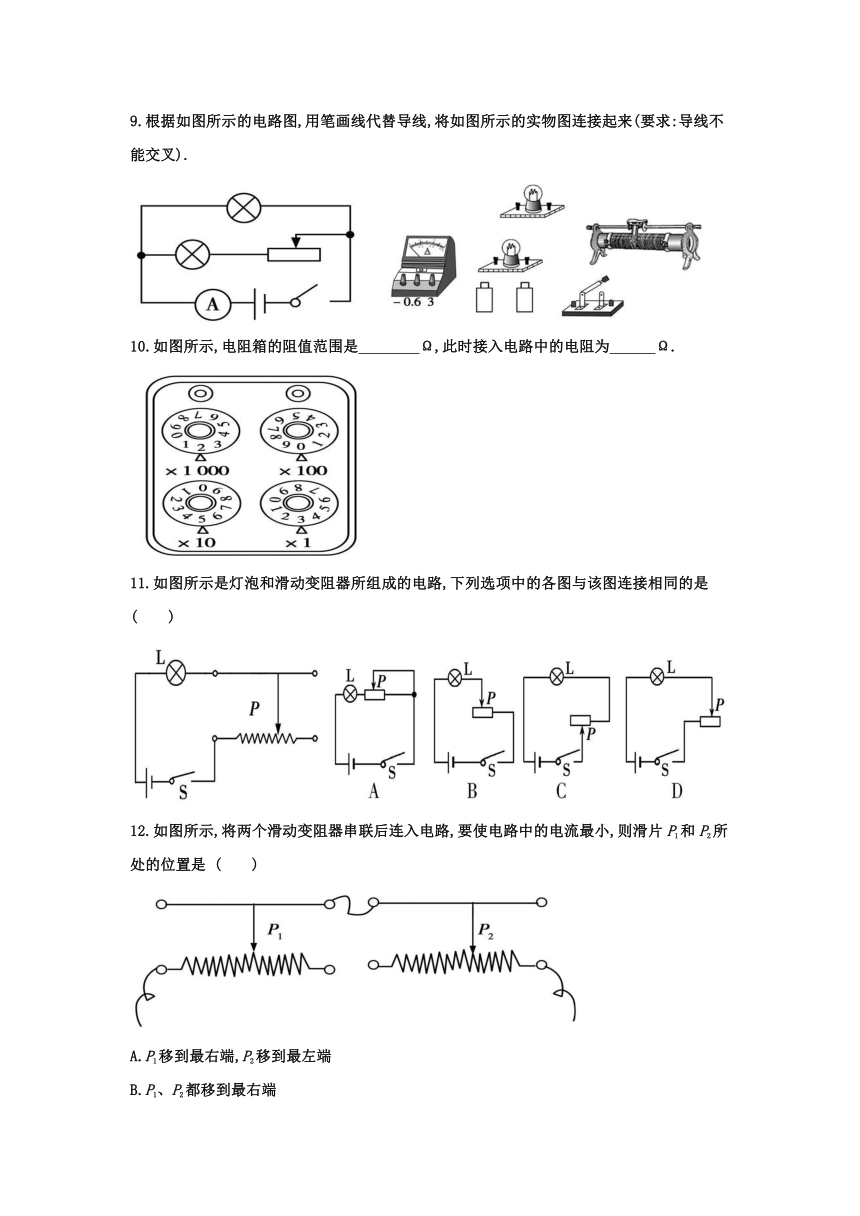

9.根据如图所示的电路图,用笔画线代替导线,将如图所示的实物图连接起来(要求:导线不能交叉).
10.如图所示,电阻箱的阻值范围是　　　　Ω,此时接入电路中的电阻为　　　Ω.?
11.如图所示是灯泡和滑动变阻器所组成的电路,下列选项中的各图与该图连接相同的是
(　　)
12.如图所示,将两个滑动变阻器串联后连入电路,要使电路中的电流最小,则滑片P1和P2所处的位置是
(　　)
A.P1移到最右端,P2移到最左端
B.P1、P2都移到最右端
C.P1移到最左端,P2移到最右端
D.P1、P2都移到最左端

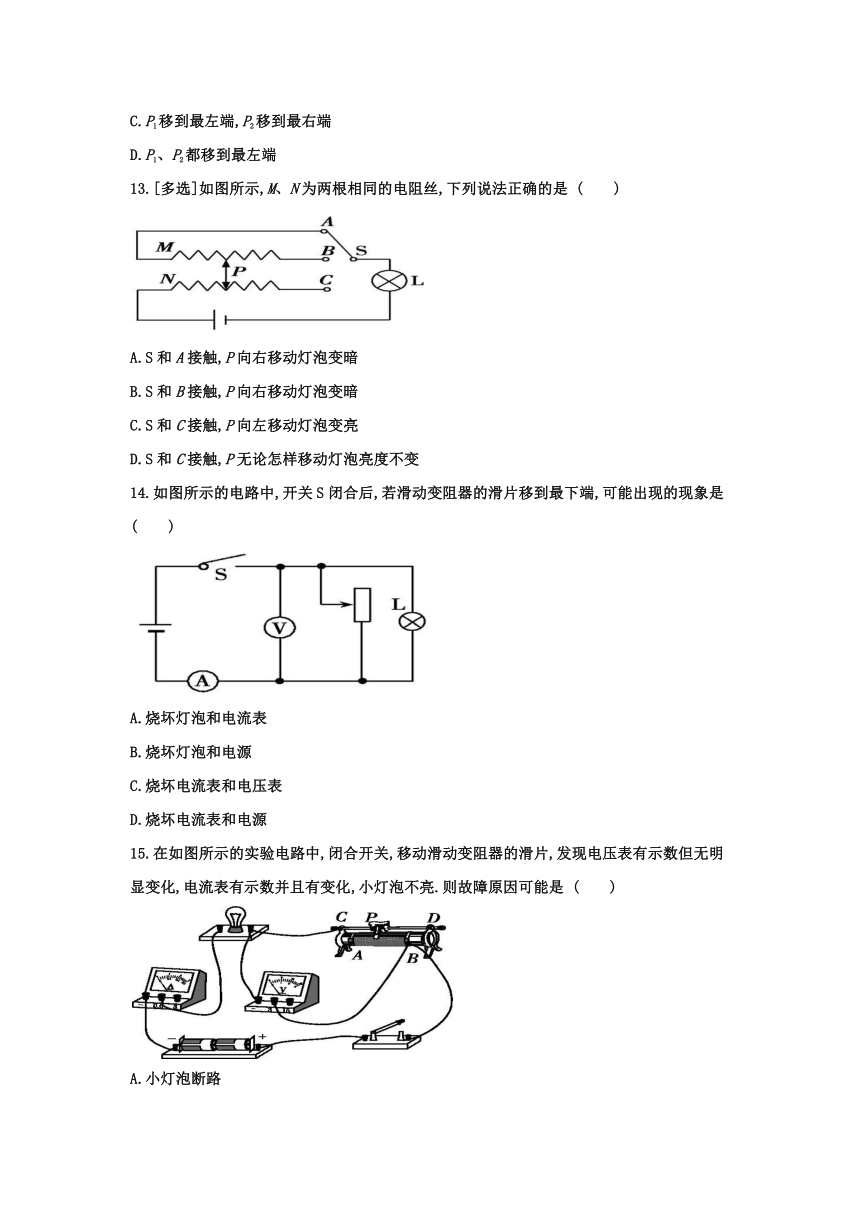

13.[多选]如图所示,M、N为两根相同的电阻丝,下列说法正确的是
(　　)
A.S和A接触,P向右移动灯泡变暗
B.S和B接触,P向右移动灯泡变暗
C.S和C接触,P向左移动灯泡变亮
D.S和C接触,P无论怎样移动灯泡亮度不变
14.如图所示的电路中,开关S闭合后,若滑动变阻器的滑片移到最下端,可能出现的现象是
(　　)
A.烧坏灯泡和电流表
B.烧坏灯泡和电源
C.烧坏电流表和电压表
D.烧坏电流表和电源
15.在如图所示的实验电路中,闭合开关,移动滑动变阻器的滑片,发现电压表有示数但无明显变化,电流表有示数并且有变化,小灯泡不亮.则故障原因可能是
(　　)
A.小灯泡断路
B.小灯泡短路
C.变阻器短路
D.变阻器断路
16.小明同学在做“用滑动变阻器改变电流”实验时,连接了如图所示的电路,将滑动变阻器的滑片移动到最大阻值处,闭合开关S,发现小灯泡不亮.接下来的操作,在以下步骤中最合理的是
(　　)
A.断开开关S,更换灯泡重新实验
B.断开开关S,增加电池的节数重新实验
C.断开开关S,拆掉导线重新连接电路
D.观察电流表的示数是否为零,判断电路是否断路
17.如图所示是科技创新小组的同学们发明的电子握力器的内部结构示意图.电源电压不变,滑动变阻器b端固定在绝缘底座上,手柄A与滑动变阻器滑片固定在一起,同步运动,握力为零时,滑片处于a端.L是一个电阻不变的指示灯,力量计由一个电流表改装而成.使用时,先闭合开关S,再用手握住手柄,A手柄向下运动压缩弹簧,握力就显示在力量计表盘上.下列有关握力计的说法正确的是(　　)
A.握力越大,灯泡越亮,力量计的示数越大
B.改装而成的力量计的零刻度线就是原电流表的零刻度线
C.握力越大,电路总电阻越大,总电流越小
D.握力越大,弹簧的长度越长
18.现有电源(6
V)、灯泡、电流表、电压表、滑动变阻器、开关各一个,导线若干.请用笔画线代替导线连接实物电路,要求:
(1)电流表测通过灯泡的电流(约0.4
A);
(2)电压表测灯泡两端的电压(正常发光时灯泡两端的电压约为3.8
V);
(3)滑动变阻器的滑片向右移动时灯泡变暗.
19.如图所示是插入式电阻箱的结构示意图.它的最大电阻值是　
　Ω,图中A、B两个接线柱之间的电阻值是　　　Ω.?
20.早教机等用电器中,有一种叫电位器的变阻器,电位器的外形及其内部构造如图所示.A、B、C三个焊接点相当于变阻器的三个接线柱.以下关于电位器使用的论述正确的是(　　)
?
A.只把A和C接入电路时,无法改变通过电位器的电流
B.只把A和B接入电路时,无法改变通过电位器的电流
C.将A、B接入电路同一点,C接电路的另一点时,不可以改变通过电位器的电流
D.将B、C接入电路,当顺时针旋动滑片时,电位器接入电路的电阻变大
答案解析
1.A　【解题思路】　滑动变阻器接入电路的电阻能改变,是由于可以改变接入电路中电阻线的长度,故选A.
2.B　【解题思路】　金属杆、电阻丝和金属滑片都属于导体,而瓷筒是用陶瓷制成的,陶瓷是绝缘体,故瓷筒属于绝缘体,选项B符合题意.
3.【参考答案】　0~20　1　10
4.【参考答案】　(1)串联　(2)一上一下　(3)a.保护电路　b.改变电路中的电流大小
5.D　【解题思路】　接C和D时,相当于把一段导线接入电路,不能改变电阻大小,并且可能会造成电路中的电流过大.故选D.
6.D　【解题思路】　A选项中,滑动变阻器的接线柱接C和D,无电阻丝连入电路,故A选项不符合题意.B选项中,滑动变阻器的接线柱接B和D,连入电路中的电阻丝是PB部分.当滑片P向左滑动时,PB电阻丝长度变大,电阻变大,故B选项不符合题意.C选项中,滑动变阻器的接线柱接B和A,连入电路中的电阻丝是AB部分.无论怎样移动滑片,滑动变阻器接入电路中的电阻不变,故C选项不符合题意.D选项中,滑动变阻器的接线柱接A和D,连入电路中的电阻丝是AP部分.当滑片P向左滑动时,AP电阻丝长度变小,电阻变小,故D选项符合题意.
7.D　【解题思路】　A、B、C选项中温度的调节、光亮度的调节以及声音的调节均是通过变阻器来实现的,只有D选项家用白炽灯的工作与变阻器无关,故选D.
8.【参考答案】　aP　ab
【解题思路】　由题图甲可知,滑动变阻器下面的接线柱为a,故变阻器接入电路中的是aP部分;由题图乙可知,电压表并联在了Pb部分,测量的是Pb部分的电压,由于电压表相当于断路,故ab部分全部接入电路中.
9.【参考答案】　如图所示.
【解题思路】　实物连接时要注意电流表要串联在电路中测干路电流,电流要从“正”接线柱流入,“负”接线柱流出,滑动变阻器要“一上一下”连接.
10.【参考答案】　0~9
999　2
053
【解题思路】　
当各位置对应的数是0时,阻值最小,当各位置对应的数是9时,阻值最大,即最大阻值为9
999
Ω,它的阻值范围是0~9
999
Ω.此时接入电路的阻值为2×1
000
Ω+0×100
Ω+5×10
Ω+3×1
Ω=2
053
Ω.
11.D　【解题思路】　由题图可知,灯泡和滑动变阻器串联在电路中,滑动变阻器接入左半段电阻丝且电流先经过滑片,再流过左半段电阻丝.A项滑动变阻器有三个接线柱接入电路,电流先流经电阻丝,再流过滑片P;B、C项滑动变阻器接入了右半段电阻丝;D项滑动变阻器接入了左半段电阻丝,且电流先经过滑片,再流过左半段电阻丝.故选D.
12.A　【解题思路】　P1移至最右端,P2移至最左端,两个滑动变阻器连入电路的阻值最大,电流最小.
13.AD　【解题思路】　S和A接触时,两电阻丝的左半部分连入电路,P向右移动,两电阻丝连入电路的长度都变长,电路中电流变小,灯泡变暗,A正确;S和B接触时,电阻丝M的右半部分连入电路,电阻丝N的左半部分连入电路,P向右移动,两电阻丝总体连入电路的长度不变,电路中电流不变,灯泡亮度不变,B错误;S和C接触时,电阻丝N全部连入电路,电阻丝M没有连入电路,P无论怎样移动,N连入电路的长度不变,电路中电流不变,灯泡亮度不变,故C错误,D正确.故选A、D.
14.D　【解题思路】　当滑动变阻器的滑片移至最下端时,电源两极不经用电器直接连通,造成电源短路,可能烧坏电流表和电源.
15.B　【解题思路】　由题图可知,该电路为串联电路,滑动变阻器与小灯泡串联在电路中,电流表测量电路中的电流,电压表测量滑动变阻器两端的电压.移动滑动变阻器的滑片,电流表有示数并且有变化,说明电路是通路,滑动变阻器能改变电路,则滑动变阻器无故障;小灯泡不发光,且电压表示数几乎无变化,说明小灯泡短路,电压表测量滑动变阻器两端电压同时也测电源电压,故B正确.
16.D　【解题思路】　该电路为串联电路,闭合开关,发现小灯泡不亮时,应先观察电流表是否有示数.如果电流表无示数,说明电路出现了断路,然后应检测断路的位置,并进行处理;如果电流表有较小的示数,则说明电路中电阻较大,小灯泡因电流较小而不发光,可移动滑片观察小灯泡是否发光.故D正确.
17.A　【解题思路】　由题图知,闭合开关S,用手握住手柄,A手柄向下运动压缩弹簧,滑片向下运动,滑动变阻器接入电路的电阻减小,电路中电流增大,由电流表改装而成的力量计示数增大,灯泡亮度增大,故A正确,C错误.滑片在a端时,弹簧没有受到压力,闭合开关,电路中电流最小,此时指针的位置应是力量计的零刻度线,但不是电流表的零刻度线,故B错误.握力越大,弹簧被压缩得越短,故D错误.
18.【参考答案】　如图所示.
【解题思路】　因电流表测通过灯泡的电流(约0.4
A),则电流表应与灯泡串联并选择小量程.因电压表测灯泡两端的电压(正常发光时约3.8
V),则电压表应与灯泡并联并选择大量程.滑片向右移动时,灯泡变暗,即电路中的电流变小,滑动变阻器接入电路中的电阻变大,故应将左下端的接线柱接入电路.
19.【参考答案】　15　
7
【解题思路】　当5个铜塞都拔出时,5根电阻丝串联,总的电阻为15
Ω;当铜塞插入时,该铜塞处的电阻丝被短路,这部分电阻丝没有连入电路,由题图可知,A、B两个接线柱之间的电阻值是5
Ω+2
Ω=7
Ω.
20.A　【解题思路】　只把A和C接入电路时,电位器相当于定值电阻,不论如何旋动滑片,电位器接入电路中的电阻始终不变,故此时无法改变通过电位器的电流,A正确;只把A和B接入电路时,电位器的左半段电阻接入电路,此时旋动滑片,电位器接入电路的电阻改变,故可以改变通过电位器的电流,B错误;将A、B接入电路同一点,C接电路另一点时,电位器左半段电阻被短路,只有右半段电阻接入电路,此时旋动滑片,电位器接入电路中的电阻改变,故可以改变通过电位器的电流,C错误;将B、C接入电路时,电位器的右半段电阻接入电路,此时顺时针旋动滑片,电位器接入电路的电阻变小,故D错误.
