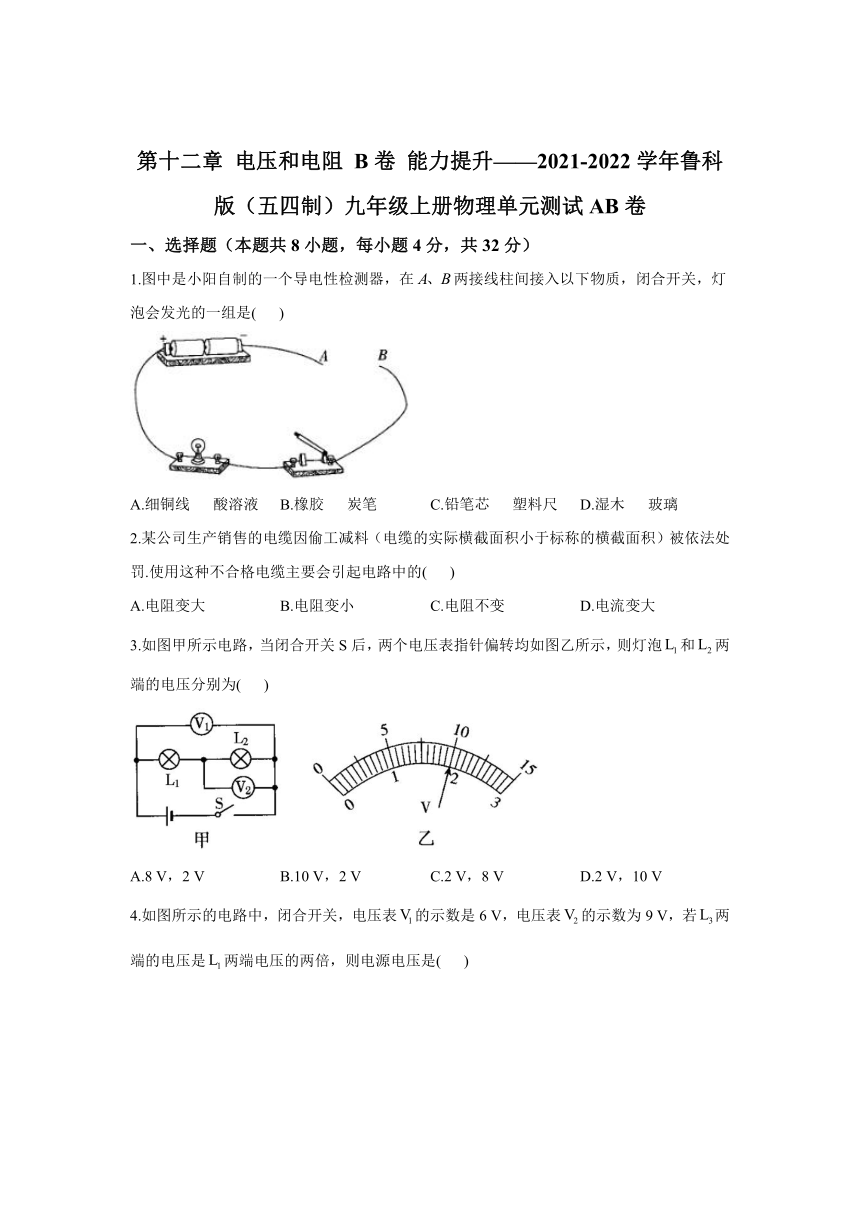

第十二章 电压和电阻 B卷 能力提升__2021-2022学年鲁科版（五四制）九年级上册物理单元测试AB卷（含答案）

第十二章
电压和电阻
B卷
能力提升——2021-2022学年鲁科版（五四制）九年级上册物理单元测试AB卷
一、选择题（本题共8小题，每小题4分，共32分）
1.图中是小阳自制的一个导电性检测器，在两接线柱间接入以下物质，闭合开关，灯泡会发光的一组是(
)
A.细铜线
酸溶液
B.橡胶
炭笔
C.铅笔芯
塑料尺
D.湿木
玻璃
2.某公司生产销售的电缆因偷工减料（电缆的实际横截面积小于标称的横截面积）被依法处罚.使用这种不合格电缆主要会引起电路中的(
)
A.电阻变大
B.电阻变小
C.电阻不变
D.电流变大
3.如图甲所示电路，当闭合开关S后，两个电压表指针偏转均如图乙所示，则灯泡和两端的电压分别为(
)
A.8
V，2
V
B.10
V，2
V
C.2
V，8
V
D.2
V，10
V
4.如图所示的电路中，闭合开关，电压表的示数是6
V，电压表的示数为9
V，若两端的电压是两端电压的两倍，则电源电压是(
)

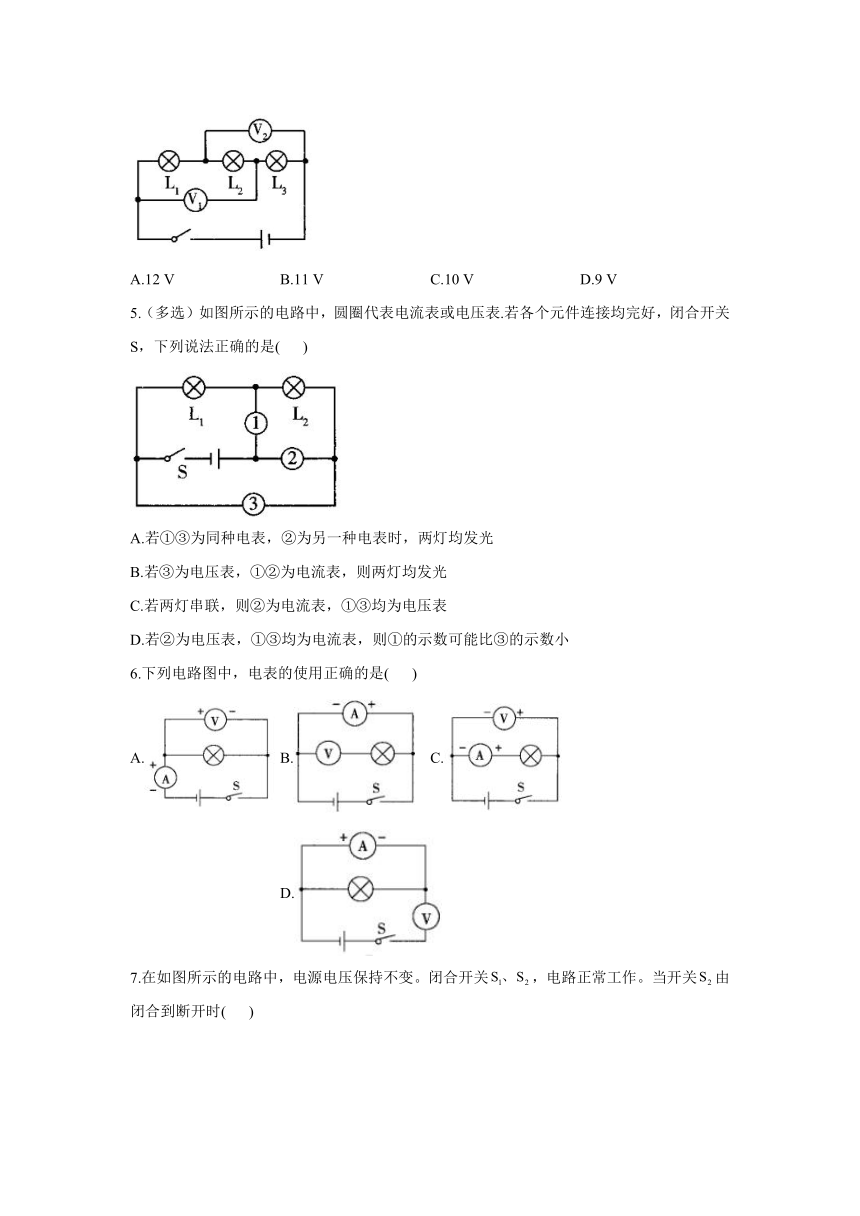

A.12
V
B.11
V
C.10
V
D.9
V
5.（多选）如图所示的电路中，圆圈代表电流表或电压表.若各个元件连接均完好，闭合开关S，下列说法正确的是(
)
A.若①③为同种电表，②为另一种电表时，两灯均发光
B.若③为电压表，①②为电流表，则两灯均发光
C.若两灯串联，则②为电流表，①③均为电压表
D.若②为电压表，①③均为电流表，则①的示数可能比③的示数小
6.下列电路图中，电表的使用正确的是(
)
A.
B.
C.
D.

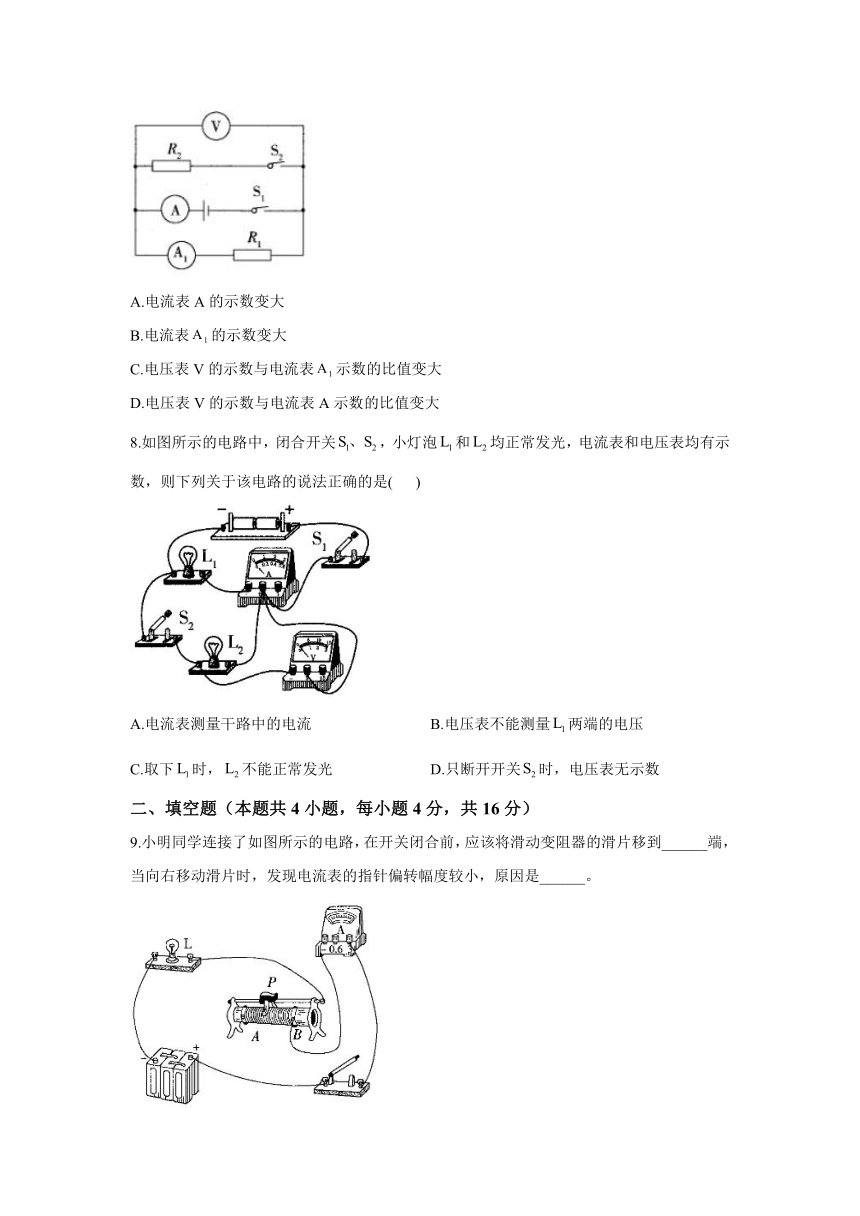

7.在如图所示的电路中，电源电压保持不变。闭合开关，电路正常工作。当开关由闭合到断开时(
)
A.电流表A的示数变大
B.电流表的示数变大
C.电压表V的示数与电流表示数的比值变大
D.电压表V的示数与电流表A示数的比值变大
8.如图所示的电路中，闭合开关，小灯泡和均正常发光，电流表和电压表均有示数，则下列关于该电路的说法正确的是(
)
A.电流表测量干路中的电流
B.电压表不能测量两端的电压
C.取下时，不能正常发光
D.只断开开关时，电压表无示数
二、填空题（本题共4小题，每小题4分，共16分）
9.小明同学连接了如图所示的电路，在开关闭合前，应该将滑动变阻器的滑片移到______端，当向右移动滑片时，发现电流表的指针偏转幅度较小，原因是______。

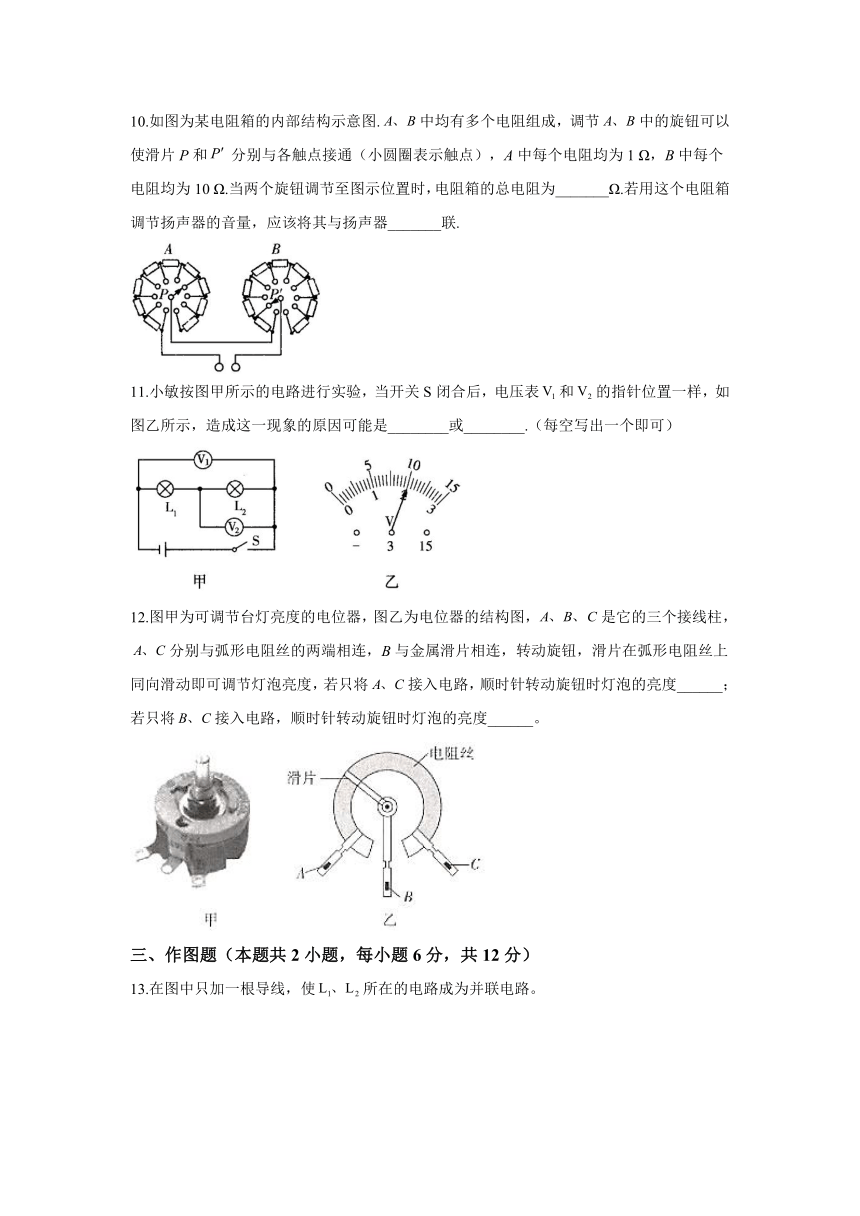

10.如图为某电阻箱的内部结构示意图.中均有多个电阻组成，调节中的旋钮可以使滑片P和分别与各触点接通（小圆圈表示触点），A中每个电阻均为1
Ω，B中每个电阻均为10
Ω.当两个旋钮调节至图示位置时，电阻箱的总电阻为_______Ω.若用这个电阻箱调节扬声器的音量，应该将其与扬声器_______联.
11.小敏按图甲所示的电路进行实验，当开关S闭合后，电压表和的指针位置一样，如图乙所示，造成这一现象的原因可能是________或________.（每空写出一个即可）
12.图甲为可调节台灯亮度的电位器，图乙为电位器的结构图，是它的三个接线柱，分别与弧形电阻丝的两端相连，B与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，若只将接入电路，顺时针转动旋钮时灯泡的亮度______；若只将接入电路，顺时针转动旋钮时灯泡的亮度______。
三、作图题（本题共2小题，每小题6分，共12分）
13.在图中只加一根导线，使所在的电路成为并联电路。
14.如图所示电路中，有两根导线尚未连接，请用笔画线代替导线补全，要求：①电压表测小灯泡两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯泡变亮.
四、实验题（本题共2小题，每小题20分，共40分）
15.小明选用两节新干电池，两个小灯泡，一个电压表，用如图甲所示电路来探究“串联电路的电压特点”。
（1）电压表在接入电路前通常要进行________，实验中最好选择规格________（选填“相同”或“不同”）的小灯泡。闭合开关，两灯都不亮，电压表有示数，原因是________。
（2）用电压表分别测出A与与与C两点间的电压为，得到的数据记录在表中，分析实验数据，可以得出串联电路的电压特点是________（用公式表示）。
实验次数
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
（3）小明进行多次实验的主要目的是________。（填序号）。
①寻找普遍规律
②减小实验误差
（4）某次测量时，电压表的示数如图乙，则此时灯两端的电压为________V。
（5）小明在测量了灯两端的电压后，断开开关，然后保持电压表的B端不动，将A端松开，接到C接线柱上，测量两端的电压，这一做法存在的问题是________。
（6）小明发现同桌小雨按照甲图连接的实物图丙是________（选填“正确”或“错误”）的，此时闭合开关，电压表的示数为________V。
16.小君、小泽和小淇在做“探究影响导体电阻大小的因素”的实验时，做出了如下猜想。
猜想一：导体的电阻可能与导体的长度有关。
猜想二：导体的电阻可能与导体的横截面积有关。
猜想三：导体的电阻可能与导体的材料有关。
实验室提供了4根电阻丝，其规格、材料如表所示。
编号
材料
长度/m
横截面积
A
镍铬合金
0.25
1.0
B
镍铬合金
0.50
1.0
C
镍铬合金
0.25
2.0
D
锰铜
0.25
1.0
（1）如图所示电路，闭合开关后，在之间分别接上不同的导体，通过观察相关现象来比较导体电阻的大小，他们对图中的电路设计提出了自己的观点：
小君认为：电流表是多余的，观察灯泡的亮度就可以判断导体电阻的大小。
小泽认为：灯泡是多余的，根据电流表示数的变化就可以判断导体电阻的大小。
小淇认为：灯泡和电流表同时使用更好，因为灯泡可以保护电路，从而防止烧坏电流表和电源。其中_______（选填“小君”“小泽”或“小淇”）的观点更有道理。
（2）为了验证猜想二，可依次把跟_______（选填材料编号）的两端相连，闭合开关，记下电流表的示数，分析比较这两根电阻丝电阻的大小。
（3）依次把跟电阻丝的两端连接，闭合开关，发现电流表的示数不同，说明电阻的大小和导体的_______有关，关系是：其他条件相同时，导体越_______，电阻越大。
（4）小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，不能够完成猜想_______（选填“一”“二”或“三”）的实验验证。
（5）导体的电阻除了跟上述三个因素有关外，还与导体的_______有关。
答案以及解析
1.答案：A
解析：细铜线和酸溶液都属于导体，所以在两接线柱间接入细铜线和酸溶液，闭合开关，灯泡会发光；橡胶属于绝缘体，炭笔属于导体，所以间只有接入炭笔时，闭合开关，灯泡才会发光；铅笔芯属于导体，塑料尺属于绝缘体，所以在间只有接入铅笔芯时，闭合开关，灯泡才会发光；湿木属于导体，玻璃属于绝缘体，所以在间只有接入湿木时，闭合开关，灯泡才会发光。
2.答案：A
解析：不合格电缆的横截面积变小，导致电阻变大，故A正确，B、C错误；电路中电阻变大，对电流的阻碍作用变大，电流变小，故D错误.
3.答案：A
解析：图中两灯泡串联，电压表测电源的电压，电压表测两端的电压，因串联电路中总电压等于各分电压之和，又两电压表指针位置相同，则电压表的量程为0~15
V，示数为10
V，即电源的电压；电压表的量程为0~3
V，示数为2
V，即两端的电压，则两端的电压。
4.答案：A
5.答案：AC
解析：
选项
分析
正误
A
若①③为电流表，②为电压表，两灯并联在电路中，都发光；若①③为电压表，②为电流表，两灯串联，都发光
√
B
若③为电压表，①②为电流表，则被短路，只有发光
×
C
两灯串联，则②为电流表，①③均为电压表
√
D
若②为电压表，①③均为电流表，则两灯并联在电路中，①测的是干路电流，③测的是通过的电流，①的示数比③的示数大
×
6.答案：C
解析：A图中电压表的正、负接线柱接反了，指针会反转；B图中电压表与灯泡串联，灯泡不会发光，电流表接在电源的两极，短路，会烧毁电池或电流表；C图中电压表与用电器并联，电流表与用电器串联，接线柱接法正确；D图中电压表串联在电路中，电流表与灯泡并联，电流表正、负接线柱接反了。
7.答案：D
解析：由电路图可知，开关均闭合时，与并联，电压表测电源两端的电压，电流表A测干路电流，电流表测支路的电流；当开关断开时，电路为的简单电路，两电流表均测通过的电流，电压表仍测电源两端的电压；因电源电压保持不变，所以，开关由闭合到断开时，电压表V的示数不变；因并联电路中各支路独立工作、互不影响，所以，开关由闭合到断开时，通过的电流不变，即电流表的示数不变，故B错误。因电压表V示数不变，电流表示数不变，其比值不变，故C错误。因并联电路中干路电流等于各支路电流之和，所以，开关由闭合到断开时，干路电流变小，即电流表A的示数变小，故A错误。因电压表V示数不变，电流表A示数变小，其比值变大，故D正确。
8.答案：D
解析：由题图知，闭合开关，两灯并联，电流表在所在支路上，测量通过的电流，故A中说法错误；由题图知，电压表并联在两端，由于并联电路中各支路的电压相等，所以电压表也可以测量两端的电压，故B中说法错误；两灯并联，故取下时，两端的电压不变，仍正常发光，故C中说法错误；只断开开关时，电压表无示数，故D中说法正确.
9.答案：A；电流表的量程选大了
解析：在开关闭合前，为了保护电路，应将滑动变阻器的滑片移到阻值最大的一端，即A端；当向右移动滑片时，发现电流表的指针偏转幅度较小，这表明电流表选用的是大量程。
10.答案：16；串
解析：由题图可知，A中有6个电阻接入电路中，B中有1个电阻接入电路中，且这些电阻都是串联的，故题图中电阻箱的总电阻为.
11.答案：短路；断路；两电压表使用的量程不同（任选两个即可）
解析：
原因假设
分析
若断路
测电源电压，与串联，也是测电源电压，和所选量程相同，指针位置完全一样
若短路
电路为的简单电路，和都测量两端电压，和所选量程相同，指针位置完全一样
若电路完好，电压表所选量程不同
测的是电源电压，测的是两端电压，由串联电路的电压规律可知，的示数大于的示数，若选择大量程，选择小量程，则指针位置可能一样
12.答案：不变；变亮
解析：若只将接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，顺时针转动旋钮时灯泡的亮度不变；若只将接入电路，滑片右边的电阻丝接入电路，顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮。
13.答案：如图所示
解析：原电路中，电流从正极流出，经开关、灯回到电源负极，要使两灯并联，将灯的左接线柱与灯的右接线柱连接起来即可。
14.答案：如图所示.
15.答案：（1）调零；不同；处断路
（2）
（3）①
（4）1.2
（5）电压表正负接线柱接反
（6）错误；3
解析：（1）根据电压表的使用规则，电压表在接入电路前通常要进行调零；探究串联电路的电压特点时，为了寻找普遍性规律，使结果更具有代表性，最好选择规格不同的小灯泡进行实验；两灯泡串联，电压表测灯泡两端的电压，闭合开关S后，两灯都不亮，而电压表有示数，说明电路断路，电压表与电源正、负极之间是接通的，故在处断路。
（2）两点间的电压为两端的电压，两点间的电压为两端的电压，两点间的电压为电路两端的总电压。由表中的数据可以看出，，因此可以得出，串联电路两端的总电压等于各串联部分电路两端的电压之和。
（3）小明进行多次实验的主要目的是寻找普遍规律，故选①。
（4）电压表选用的是小量程，分度值为0.1
V，由图乙可知电压表的示数为1.2
V。
（5）如图，小明测量了灯两端的电压后，如果保持电压表的B端不动，将A端松开，接到C接线柱上，测量两端的电压，这样电流从电压表的“-”接线柱流入，从“+”接线柱流出，电压表的正负接线柱接反了。
（6）小明发现同桌小雨按照甲图连接的实物图丙是错误的，因为小雨把电压表串联在电路中了，闭合开关后，电压表示数为电源电压3
V。
16.答案：（1）小淇
（2）
（3）长度；长
（4）三
（5）温度
解析：（1）本实验通过观察电流表示数来比较导体电阻的大小，同时灯泡可以保护电路，从而防止烧坏电流表，故小淇的观点正确。
（2）要验证猜想二：导体的电阻可能与导体的横截面积有关，应控制导体的材料和长度相同而横截面积不同，由表中数据可知，应选编号为的两根电阻丝进行实验。
（3）两根电阻丝材料和横截面积相同，但长度不同，可以探究导体的电阻与导体长度的关系；分别将A和B两电阻丝接入电路中，电流表示数不相同，由此初步得到的结论是：当材料和横截面积相同时，导体越长，电阻越大。
（4）探究电阻大小与导体材料的关系时，需保证电阻丝的长度和横截面积相同，但材料不同，小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路不能完成对猜想三的实验验证。
（5）影响导体电阻大小的因素有导体的材料、长度、横截面积和温度。
