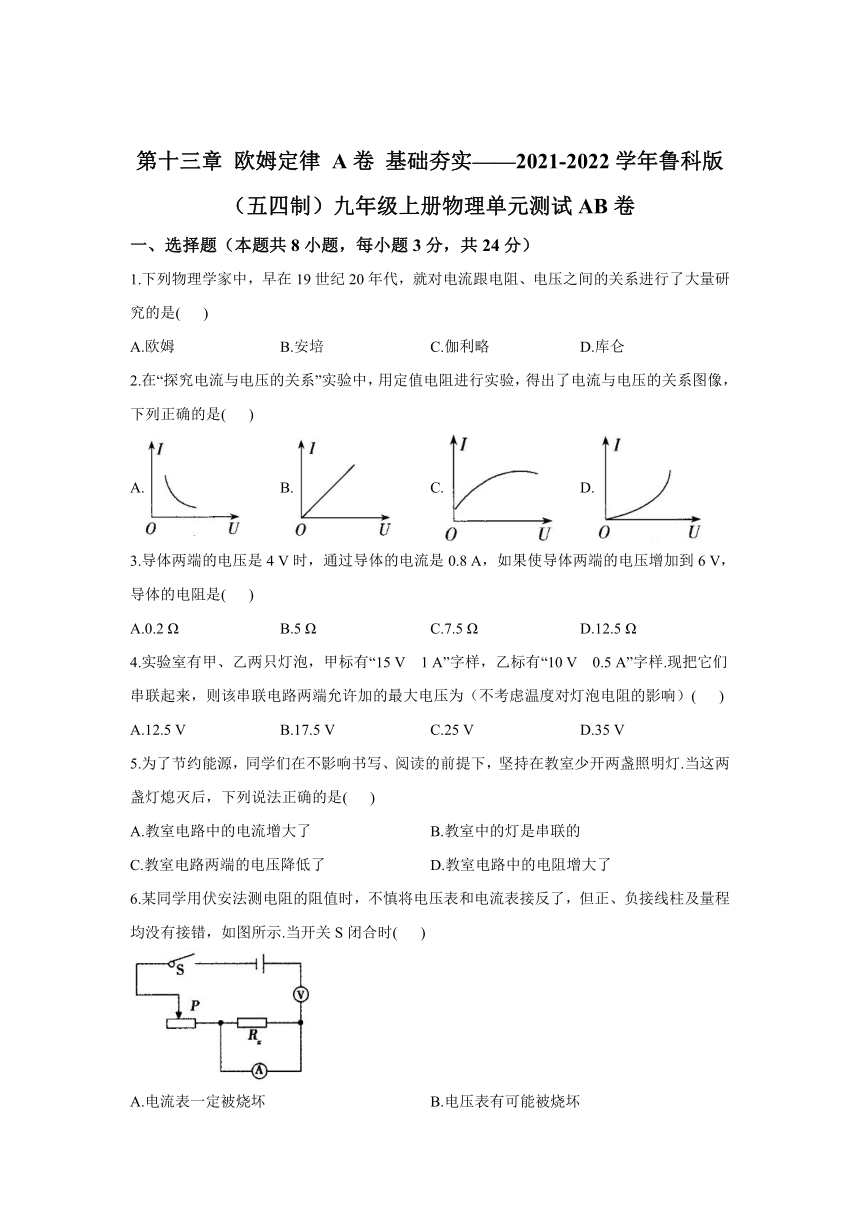

第十三章
欧姆定律
A卷
基础夯实——2021-2022学年鲁科版（五四制）九年级上册物理单元测试AB卷
一、选择题（本题共8小题，每小题3分，共24分）
1.下列物理学家中，早在19世纪20年代，就对电流跟电阻、电压之间的关系进行了大量研究的是(
)
A.欧姆
B.安培
C.伽利略
D.库仑
2.在“探究电流与电压的关系”实验中，用定值电阻进行实验，得出了电流与电压的关系图像，下列正确的是(
)
A.
B.
C.
D.
3.导体两端的电压是4
V时，通过导体的电流是0.8
A，如果使导体两端的电压增加到6
V，导体的电阻是(
)
A.0.2
Ω
B.5
Ω
C.7.5
Ω
D.12.5
Ω
4.实验室有甲、乙两只灯泡，甲标有“15
V
1
A”字样，乙标有“10
V
0.5
A”字样.现把它们串联起来，则该串联电路两端允许加的最大电压为（不考虑温度对灯泡电阻的影响）(
)
A.12.5
V
B.17.5
V
C.25
V
D.35
V
5.为了节约能源，同学们在不影响书写、阅读的前提下，坚持在教室少开两盏照明灯.当这两盏灯熄灭后，下列说法正确的是(
)
A.教室电路中的电流增大了
B.教室中的灯是串联的
C.教室电路两端的电压降低了
D.教室电路中的电阻增大了
6.某同学用伏安法测电阻的阻值时，不慎将电压表和电流表接反了，但正、负接线柱及量程均没有接错，如图所示.当开关S闭合时(
)
A.电流表一定被烧坏
B.电压表有可能被烧坏
C.两表都有可能被烧坏
D.以上现象都不会发生

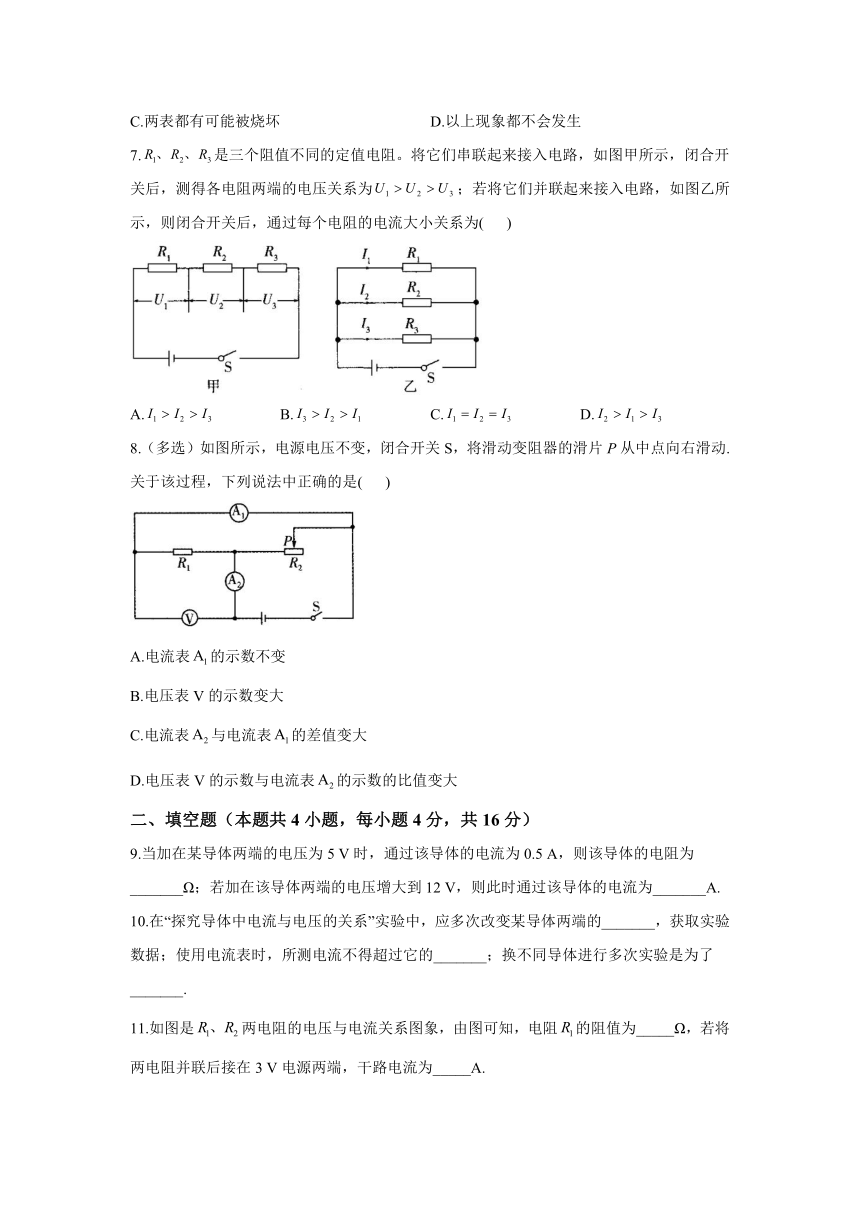

7.是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为(
)
A.
B.
C.
D.
8.（多选）如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向右滑动.关于该过程，下列说法中正确的是(
)
A.电流表的示数不变
B.电压表V的示数变大
C.电流表与电流表的差值变大
D.电压表V的示数与电流表的示数的比值变大
二、填空题（本题共4小题，每小题4分，共16分）
9.当加在某导体两端的电压为5
V时，通过该导体的电流为0.5
A，则该导体的电阻为_______Ω；若加在该导体两端的电压增大到12
V，则此时通过该导体的电流为_______A.
10.在“探究导体中电流与电压的关系”实验中，应多次改变某导体两端的_______，获取实验数据；使用电流表时，所测电流不得超过它的_______；换不同导体进行多次实验是为了_______.

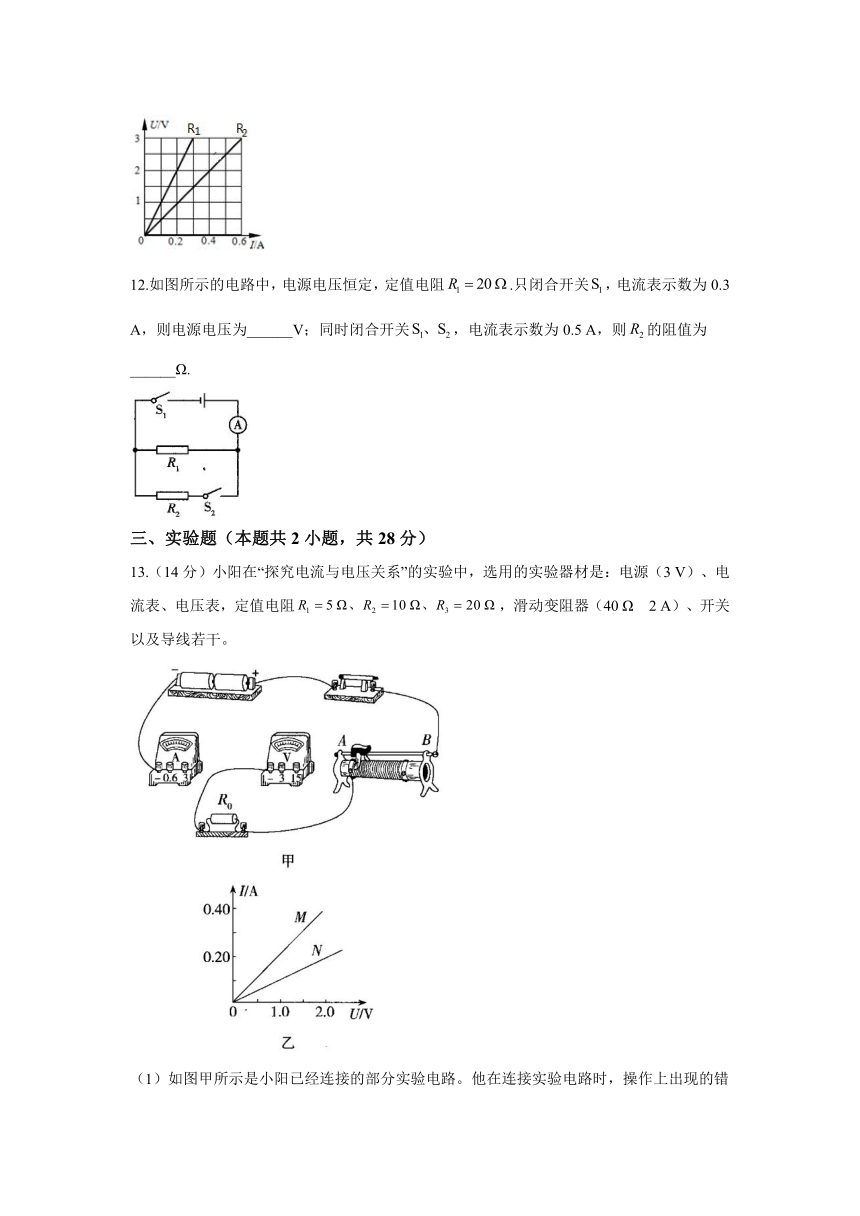

11.如图是两电阻的电压与电流关系图象，由图可知，电阻的阻值为_____Ω，若将两电阻并联后接在3
V电源两端，干路电流为_____A.
12.如图所示的电路中，电源电压恒定，定值电阻.只闭合开关，电流表示数为0.3
A，则电源电压为______V；同时闭合开关，电流表示数为0.5
A，则的阻值为______Ω.
三、实验题（本题共2小题，共28分）
13.（14分）小阳在“探究电流与电压关系”的实验中，选用的实验器材是：电源（3
V）、电流表、电压表，定值电阻，滑动变阻器（40
Ω
2
A）、开关以及导线若干。
（1）如图甲所示是小阳已经连接的部分实验电路。他在连接实验电路时，操作上出现的错误是__________。
（2）请你用笔画线代替导线将实物电路连接完整。
（3）闭合开关前，要把滑动变阻器的滑片调到_______（选填“A”或“B”）端，这样做的目的是__________。
（4）实验过程中要保持_______不变，更换不同定值电阻进行实验的目的是__________。
（5）小阳选用5
Ω和10
Ω的两只电阻分别进行实验后，由实验数据画出的图象如图乙所示，其中M图象对应的是_______Ω的电阻。由M图象得到的实验结论是__________。

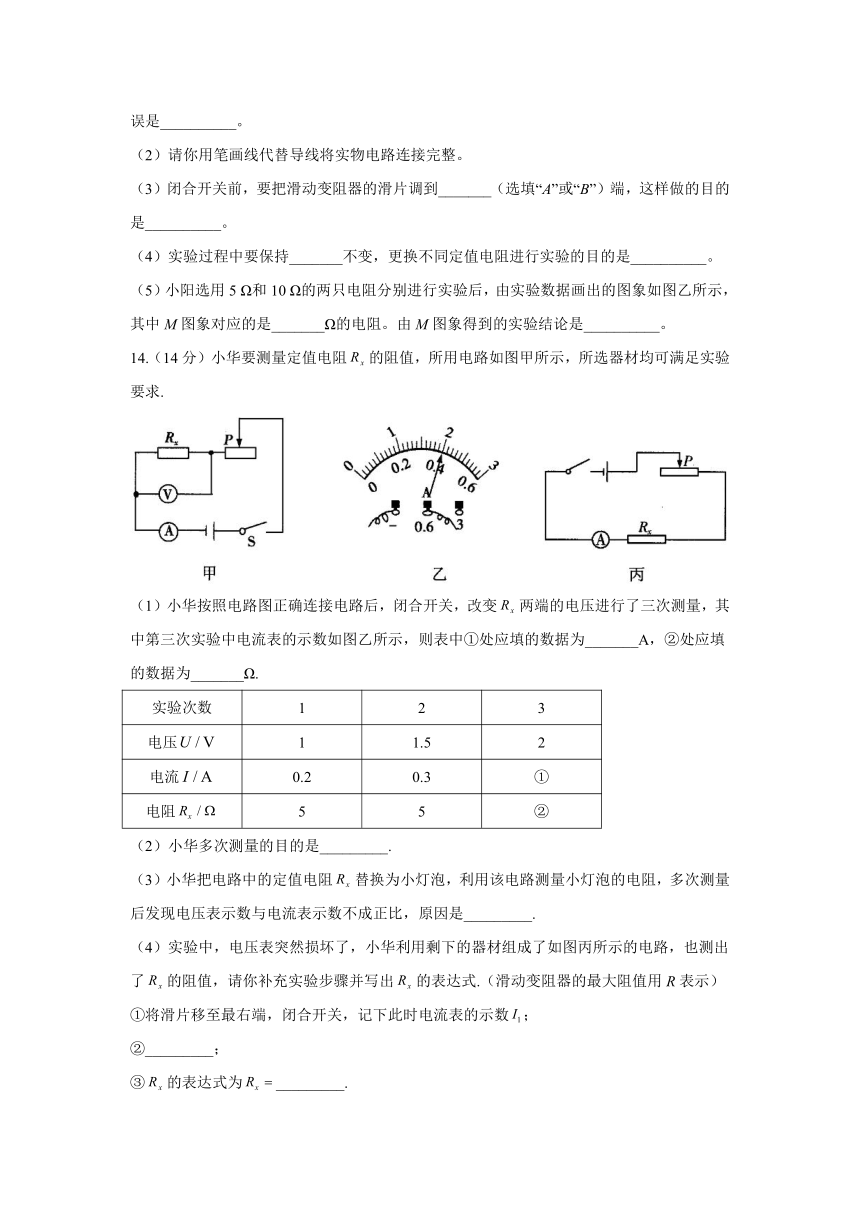

14.（14分）小华要测量定值电阻的阻值，所用电路如图甲所示，所选器材均可满足实验要求.
（1）小华按照电路图正确连接电路后，闭合开关，改变两端的电压进行了三次测量，其中第三次实验中电流表的示数如图乙所示，则表中①处应填的数据为_______A，②处应填的数据为_______Ω.
实验次数
1
2
3
电压
1
1.5
2
电流
0.2
0.3
①
电阻
5
5
②
（2）小华多次测量的目的是_________.
（3）小华把电路中的定值电阻替换为小灯泡，利用该电路测量小灯泡的电阻，多次测量后发现电压表示数与电流表示数不成正比，原因是_________.
（4）实验中，电压表突然损坏了，小华利用剩下的器材组成了如图丙所示的电路，也测出了的阻值，请你补充实验步骤并写出的表达式.（滑动变阻器的最大阻值用R表示）
①将滑片移至最右端，闭合开关，记下此时电流表的示数；
②_________；
③的表达式为_________.

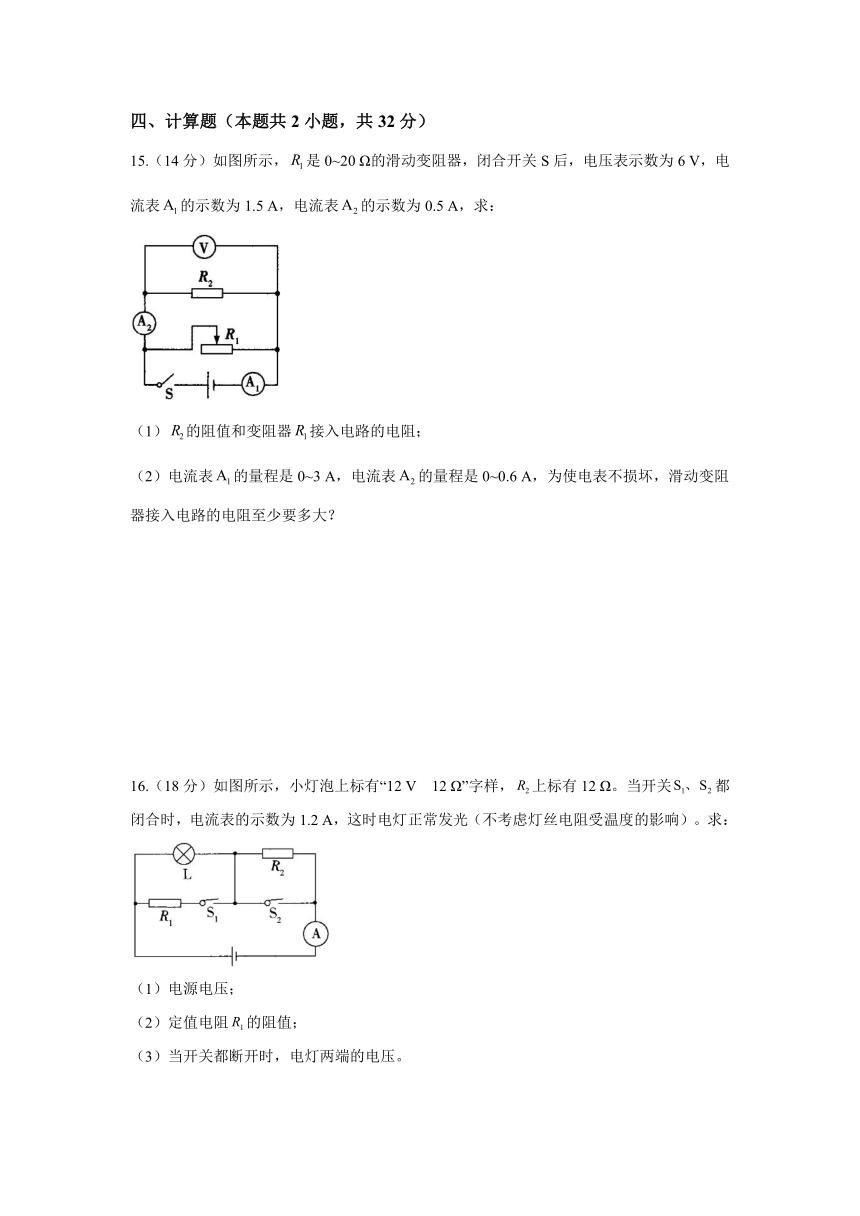

四、计算题（本题共2小题，共32分）
15.（14分）如图所示，是0~20
Ω的滑动变阻器，闭合开关S后，电压表示数为6
V，电流表的示数为1.5
A，电流表的示数为0.5
A，求：
（1）的阻值和变阻器接入电路的电阻；
（2）电流表的量程是0~3
A，电流表的量程是0~0.6
A，为使电表不损坏，滑动变阻器接入电路的电阻至少要多大？
16.（18分）如图所示，小灯泡上标有“12
V
12
Ω”字样，上标有12
Ω。当开关都闭合时，电流表的示数为1.2
A，这时电灯正常发光（不考虑灯丝电阻受温度的影响）。求：
（1）电源电压；
（2）定值电阻的阻值；
（3）当开关都断开时，电灯两端的电压。
答案以及解析
1.答案：A
解析：19世纪20年代，德国物理学家欧姆通过大量实验得到了电流与电压、电阻的定量关系，即欧姆定律。
2.答案：B
解析：当电阻不变时，电流与电压成正比，故电流随电压的变化关系图像为过原点的直线，只有B正确.
3.答案：B
解析：由欧姆定律得；导体两端的电压增加到6
V后，导体的电阻不变，仍为5
Ω。
4.答案：B
解析：根据欧姆定律可得，两灯泡的电阻分别为；根据串联电路中各处的电流相等可知，当两灯泡串联时，电路中的最大电流；根据串联电路中的总电阻等于各分电阻之和以及欧姆定律可得，该串联电路两端允许加的最大电压.故选B.
5.答案：D
解析：教室里的照明灯工作时互不影响，因此它们是并联的，干路中的电流等于各支路电流之和，打开的照明灯越多，干路中的电流越大，当两盏照明灯熄灭后，干路中的电流变小，故A、B错误；家庭电路的电压是220
V，当这两盏照明灯熄灭后，教室电路两端的电压不变，仍为220
V，故C错误；由欧姆定律可知，电压不变、电流变小时，可判断出电路中的总电阻变大，故D正确.
6.答案：D
解析：由电路图可知，电压表串联接入电路，由于电压表的内阻很大，电路中的电流会很小，通过电流表的电流很小，故电流表不会被烧坏；由于电压表量程选择正确，故电压表也不会被烧坏.故选D.
7.答案：B
解析：题图甲中三个电阻串联，串联电路各处的电流相等，根据欧姆定律，因，故；在题图乙中，三个电阻并联，根据并联电路各支路两端电压相等，由欧姆定律，得，B正确。
8.答案：AD
解析：闭合开关S，电阻和滑动变阻器并联，电流表测量通过的电流，电流表测量干路电流，电压表测量电源电压.将滑动变阻器的滑片P向右滑动，接入电路的电阻变大，根据欧姆定律可知，所在支路的电流变小，即电流表与电流表的示数的差值变小，C错误；由于并联电路各支路互不影响，故所在支路的电流不变，即电流表示数不变，A正确；电源电压不变，因此电压表示数不变，B错误；根据并联电路的电流规律可知，干路电流变小，即电流表的示数变小，又因为电压表V的示数不变，所以电压表V和电流表的示数的比值变大，D正确.
9.答案：10；1.2
解析：由可得，该导体的电阻；电阻是导体本身的一种性质，与导体两端的电压和通过导体的电流无关，若加在该导体两端的电压增大为12
V，导体的电阻仍为10
Ω不变，此时通过导体的电流.
10.答案：电压；量程；得到普遍规律
11.答案：10;0.9
解析：由图象可知，当通过的电流为0.3
A时，的电压为3
V，则由可得的阻值：
；
将两电阻并联后接在3
V电源两端，则，由图象可知，此时，，由并联电路的电流特点可得，干路电流：.
12.答案：6；30
解析：电路中电源电压恒定，定值电阻，只闭合开关时电路为的简单电路，电流表示数为0.3
A，由欧姆定律，则电源电压为；同时闭合开关，两灯并联，电流表测干路的电流，电流表示数为0.5
A，由于并联电路各支路互不影响，通过的电流不变，由并联电路电流的规律，通过的电流为，由欧姆定律，。
13.答案：（1）连接电路时开关闭合
（2）如图所示
（3）B；保护电路
（4）电阻；使所得结论具有普遍性
（5）5；电阻一定时，导体中的电流跟导体两端的电压成正比
解析：（1）题图甲是小阳已经连接的部分实验电路，他在连接实验电路时，操作上出现的错误是连接电路时开关闭合；
（2）电源电压为3
V，故电压表选用小量程与定值电阻并联，定值电阻，由欧姆定律，电路的最大电流为，故电流表选用小量程与定值电阻串联，如答案图所示；
（3）闭合开关前，要把滑动变阻器的滑片调到阻值最大处，即B端，这样做的目的是保护电路；
（4）研究电流与电压的关系时，要保持电阻不变。更换不同定值电阻进行实验的目的是使所得结论具有普遍性；
（5）小阳选用5
Ω和10
Ω的两只电阻分别进行实验后，根据实验数据画出图象，当电压相同时，M对应的电流较大，由欧姆定律，M对应的电阻较小，故乙图中M图象对应的是5
Ω的电阻；因M图象为过原点的直线，故得到的实验结论是：电阻一定时，导体中的电流跟导体两端的电压成正比。
14.答案：（1）0.4；5
（2）求平均值以减小实验误差
（3）小灯泡的电阻随温度的变化而变化
（4）②将滑片移至最左端，闭合开关，记下此时电流表的示数；③
解析：（1）由题图乙可知，电流，由表格可知，电压，则定值电阻的阻值.
（3）因为小灯泡的电阻随温度的变化而变化，所以电压表示数与电流表示数不成正比.
15.答案：（1）
则
（2）若满偏，且示数一定，为0.5
A
则
故，即滑动变阻器接入电路的电阻至少为2.4
Ω
16.答案：（1）12
V
（2）60
Ω
（3）6
V
解析：（1）当都闭合时，电阻与灯泡L并联，电阻被短路，因并联电路中各支路两端的电压相等，且电灯正常发光，所以，电源电压；
（2）当都闭合时，电流表测干路电流，通过电灯的电流，因并联电路中干路电流等于各支路电流之和，所以，通过电阻的电流，则电阻的阻值；
（3）当都断开时，电阻与灯泡串联，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流，电灯两端的电压。
