第5节变阻器的使用

(共26张PPT)
舞台上的灯光为什么能忽亮忽暗？所放的音乐又为什么能彼此起伏呢？
让我们从这里开始认识……
第四章　第五节

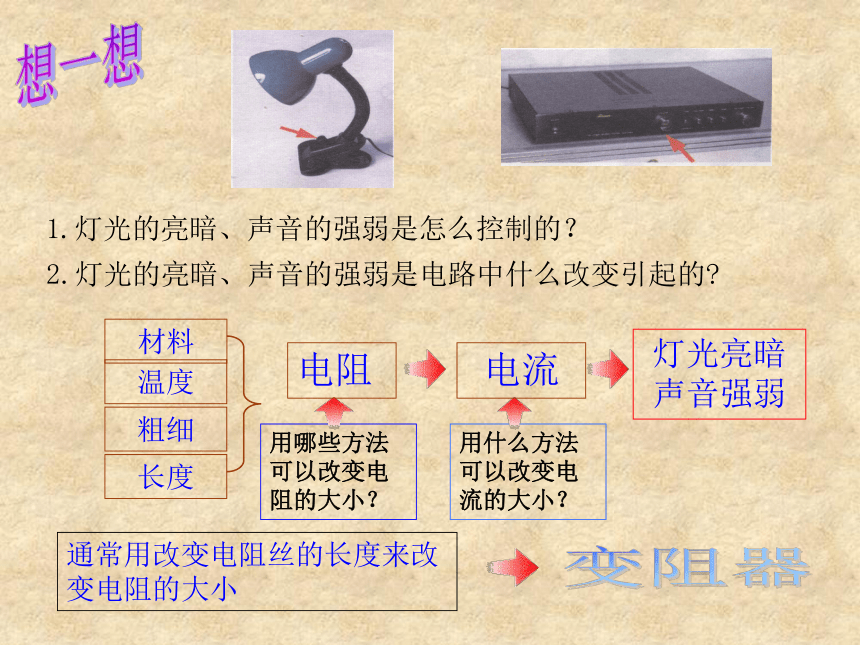

2.灯光的亮暗、声音的强弱是电路中什么改变引起的
1.灯光的亮暗、声音的强弱是怎么控制的？
用什么方法可以改变电流的大小？
电流
灯光亮暗声音强弱
用哪些方法可以改变电阻的大小？
电阻
长度
材料
温度
粗细
通常用改变电阻丝的长度来改变电阻的大小

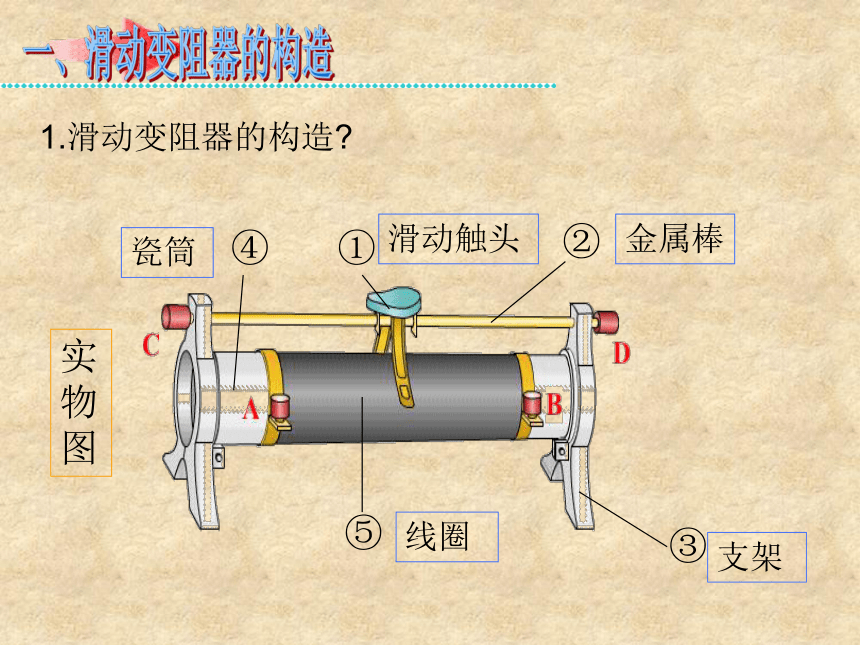

1.滑动变阻器的构造
①
②
④
⑤
滑动触头
金属棒
支架
瓷筒
线圈
实物图
③
①
②
④
⑤
滑动触头
金属棒
支架
瓷筒
线圈

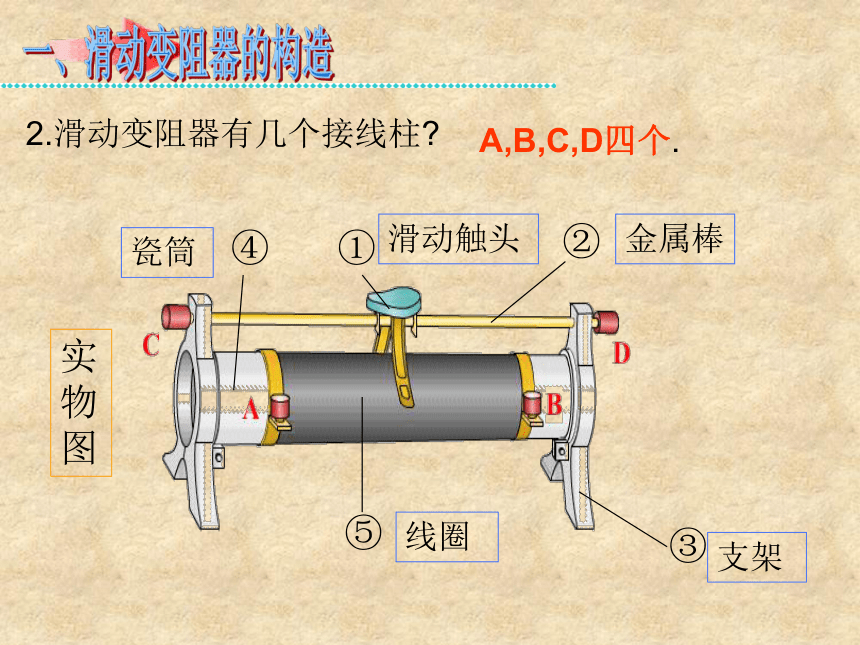

2.滑动变阻器有几个接线柱
A,B,C,D四个.
实物图
③

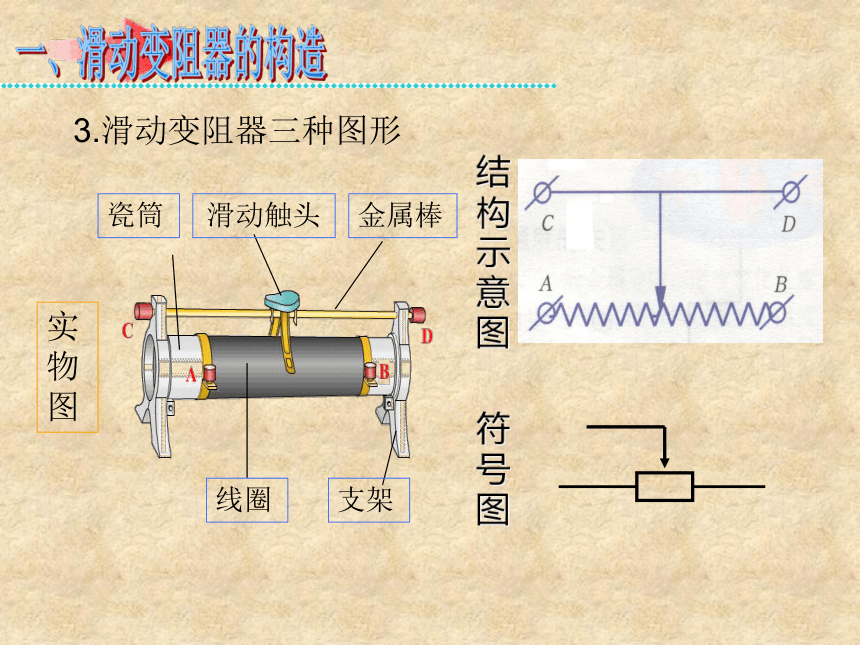

3.滑动变阻器三种图形
滑动触头
金属棒
支架
瓷筒
线圈
实物图
结构示意图
符号图

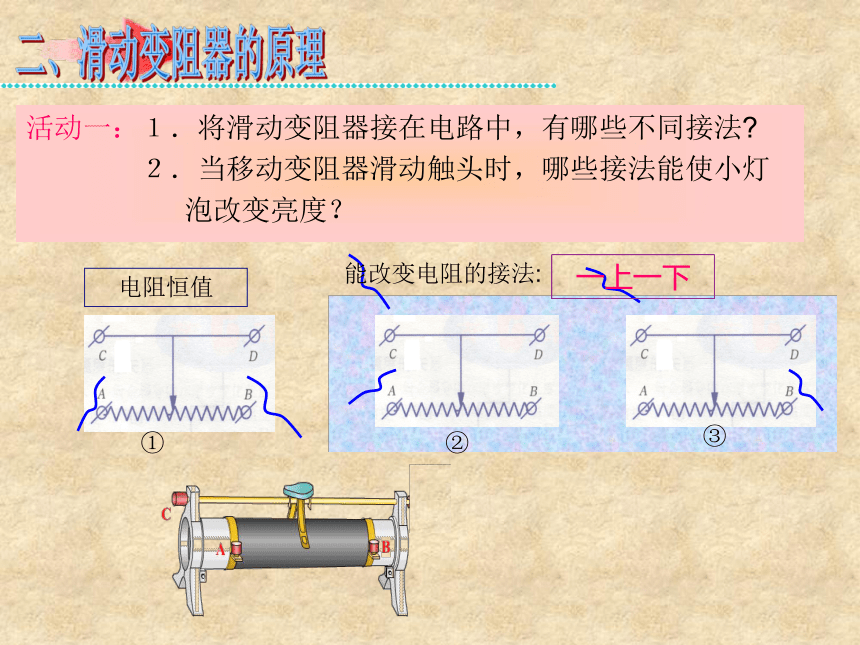

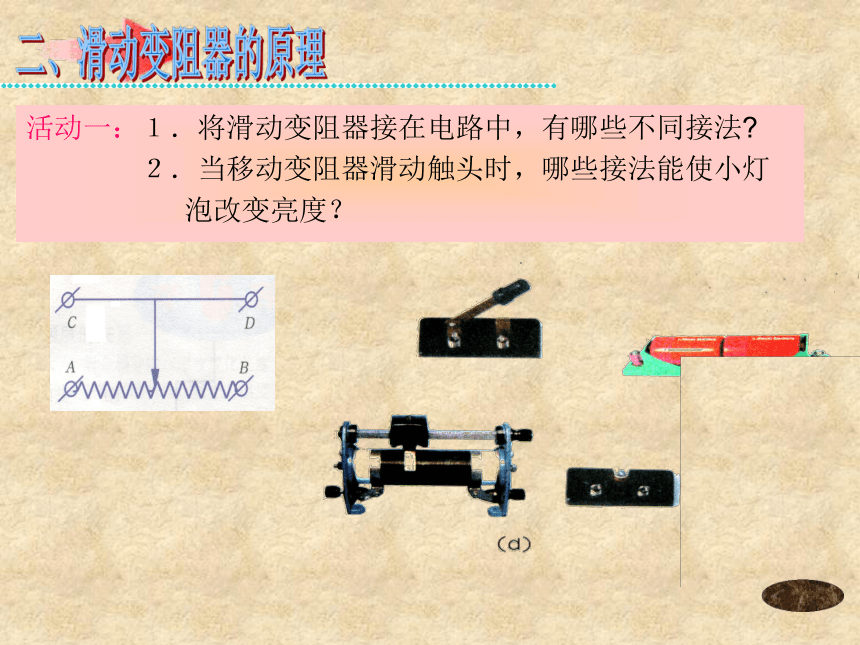

活动一：１．将滑动变阻器接在电路中，有哪些不同接法
　　　　２．当移动变阻器滑动触头时，哪些接法能使小灯
泡改变亮度？
能改变电阻的接法:
一上一下
①
③
②
电阻恒值
活动一：１．将滑动变阻器接在电路中，有哪些不同接法
　　　　２．当移动变阻器滑动触头时，哪些接法能使小灯
泡改变亮度？
活动二 ：１．讨论在电阻器的各种接法中,标出电流的流径
　　　　
能改变电阻的接法:
一上一下
①
③
②
电阻恒值
活动二 ：１．讨论在电阻器的各种接法中,标出电流的流径
　　　　
能改变电阻的接法:
一上一下
P
P
电路图
2. 左边的电路图中,能标出电流的流径吗
③
②
P
P
M
M
3. 变阻器的电阻丝有效长度,并分别指出有效长度．
A
B
１．当变阻器的滑动触头P向右移动时,电路图中变阻
器的有效电阻增大还是减少,小灯泡是变亮还是变暗 分析原因
P
P
电路图
活动三:
1
③
②
能改变电阻的接法:
一上一下
P
P
M
M
１．在下列各种接法中,当变阻器的滑动触头P在什么
位置时有效电阻最大
P
P
电路图
活动四:
1
能改变电阻的接法:
一上一下
滑动触头离下接线柱最远时,有效电阻最大
③
②
P
P
M
M
有四个接线柱的滑动变阻器，把它接在电路中，每次接两个接线柱，有几种接法？是否每种接法都可变电阻？
AD或AC接法
BC或BD接法
A
B
C
D
方法一
方法二
方法三
方法四
A
B
C
D
P
AD接法，接入电路的部分为AP
方法一
方法二
方法三
方法四
A
B
C
D
p
AC接法，接入电路的部分为AP
方法一
方法二
方法三
方法四
A
B
C
D
P
BC接法，接入电路的部分为BP
方法一
方法二
方法三
方法四
A
B
C
D
P
BD接法，接入电路的部分为BP
方法一
方法二
方法三
方法四
2. 将滑动变阻器用导线连接,开关合上前,滑动变阻器的滑动触头应在什么位置 为什么
1.滑动变阻器上的“20Ω 1A”表示什么意思
该滑动变阻器的最大电阻值为20欧姆；该滑动变阻器所允许通过的最大电流为1安培
3.滑动变阻器的使用原理
改变电阻丝的有效长度
电阻大小
电流大小
其他变阻器 --
旋钮型变阻器实物与图片展示
该变阻器是如何接入电路的 ,它的有效电阻是哪段
Ａ
Ｂ
Ｃ
各式各样的变阻器
1.如图所示,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.
小
大
右
A、滑动变阻器比电阻箱更好
B、两个粗细不同的铜导线，细的电阻更大一些
C、电阻箱能够逐渐地改变连入电路的电阻
D、在连接电路、闭合开关之前，应使滑动变阻器连入电路的电阻最大
2.下列说法正确的是（ ）
D
A
B
C
D
P
甲
A
B
C
D
P
乙
A
B
C
D
P
丙
A
B
C
D
P
丁
D
3.如图示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是 （ ）
（A）甲和乙 （B）丙和丁
（C）甲和丙 （D）甲和丁
4、根据电路图将图各元件用导线连接起来。开关合上前，滑动变阻器的滑动触头应滑在什么位置 为什么
本节你学了什么
2.滑动变阻器的二种有效连接方法
1.滑动变阻器的构造
3.滑动变阻器使用原理
改变电阻丝的有效长度
电阻大小
电流大小
谢谢光临指导
