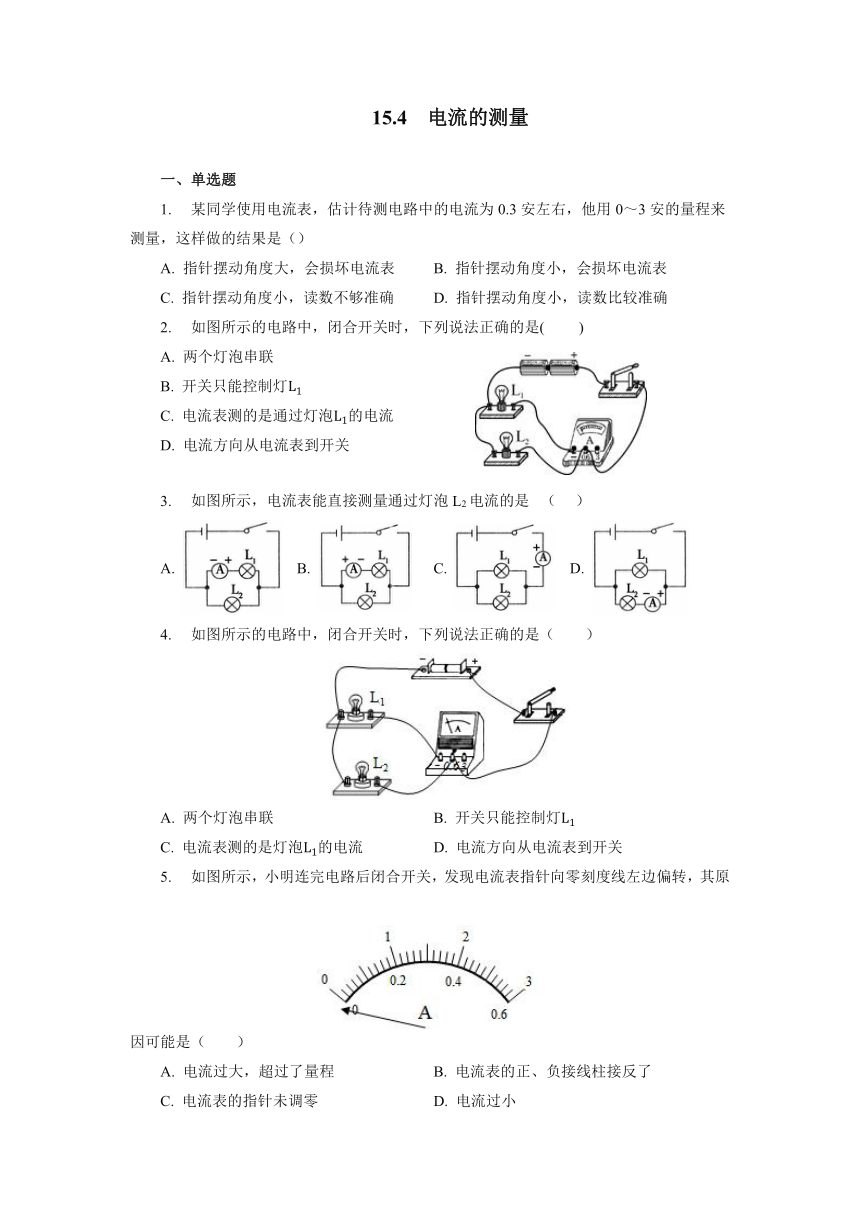

15.4电流的测量同步练习2021—2022学年人教版九年级物理全一册（含答案）

15.4
电流的测量
一、单选题
某同学使用电流表，估计待测电路中的电流为0.3安左右，他用0～3安的量程来测量，这样做的结果是（）
A.
指针摆动角度大，会损坏电流表
B.
指针摆动角度小，会损坏电流表
C.
指针摆动角度小，读数不够准确
D.
指针摆动角度小，读数比较准确
如图所示的电路中，闭合开关时，下列说法正确的是(
?)
A.
两个灯泡串联
B.
开关只能控制灯
C.
电流表测的是通过灯泡的电流
D.
电流方向从电流表到开关
如图所示，电流表能直接测量通过灯泡L2电流的是?
（???
）
A.
B.
C.
D.
如图所示的电路中，闭合开关时，下列说法正确的是（　　）
A.
两个灯泡串联
B.
开关只能控制灯
C.
电流表测的是灯泡的电流
D.
电流方向从电流表到开关
如图所示，小明连完电路后闭合开关，发现电流表指针向零刻度线左边偏转，其原因可能是（　　）
A.
电流过大，超过了量程
B.
电流表的正、负接线柱接反了
C.
电流表的指针未调零
D.
电流过小

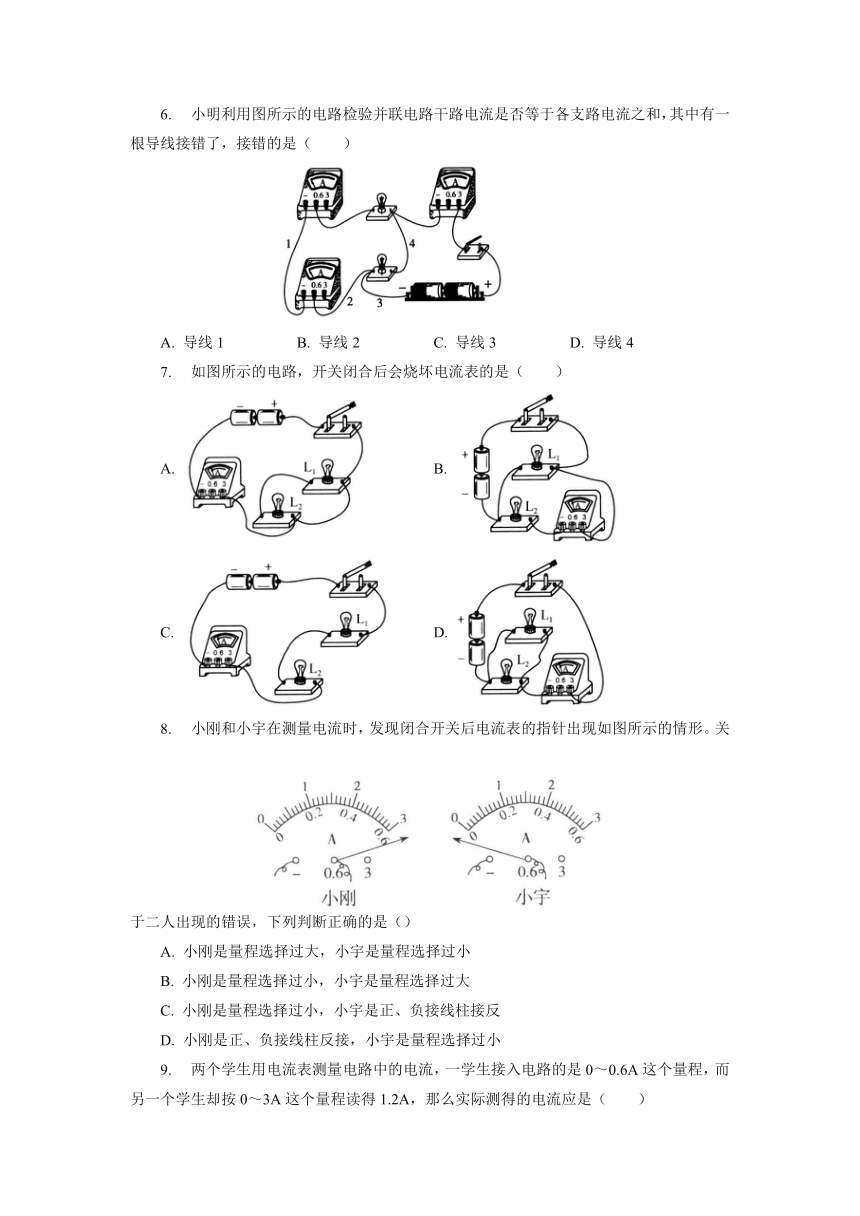

小明利用图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的是（
）
???????
A.
导线1
B.
导线2
C.
导线3
D.
导线4
如图所示的电路，开关闭合后会烧坏电流表的是（
）
A.
B.
C.
D.
小刚和小宇在测量电流时，发现闭合开关后电流表的指针出现如图所示的情形。关于二人出现的错误，下列判断正确的是（）
A.
小刚是量程选择过大，小宇是量程选择过小
B.
小刚是量程选择过小，小宇是量程选择过大
C.
小刚是量程选择过小，小宇是正、负接线柱接反
D.
小刚是正、负接线柱反接，小宇是量程选择过小

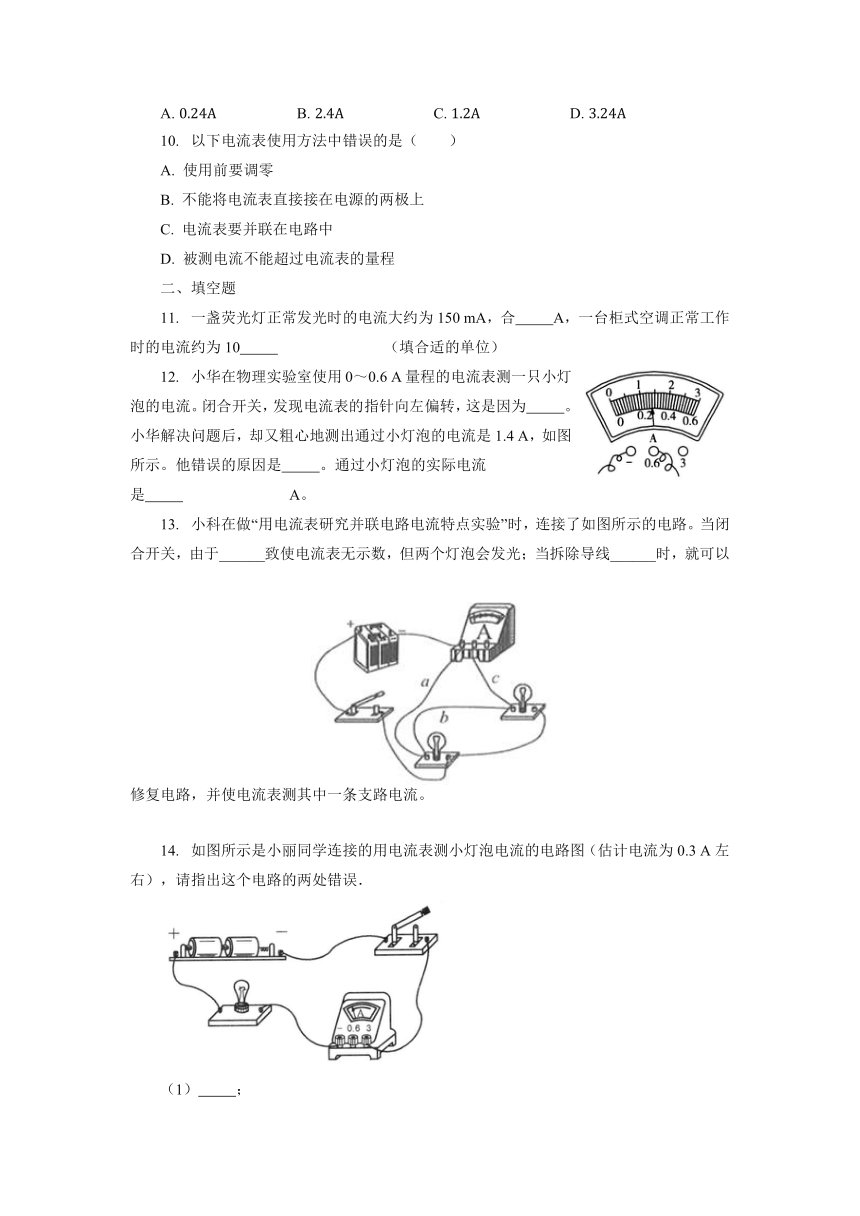

两个学生用电流表测量电路中的电流，一学生接入电路的是0～0.6A这个量程，而另一个学生却按0～3A这个量程读得1.2A，那么实际测得的电流应是（　　）
A.
B.
C.
D.
以下电流表使用方法中错误的是（　　）
A.
使用前要调零
B.
不能将电流表直接接在电源的两极上
C.
电流表要并联在电路中
D.
被测电流不能超过电流表的量程
二、填空题
一盏荧光灯正常发光时的电流大约为150
mA，合??????????A，一台柜式空调正常工作时的电流约为10?????????????????（填合适的单位）
小华在物理实验室使用0～0.6
A量程的电流表测一只小灯泡的电流。闭合开关，发现电流表的指针向左偏转，这是因为??????????。小华解决问题后，却又粗心地测出通过小灯泡的电流是1.4
A，如图所示。他错误的原因是??????????。通过小灯泡的实际电流是?????????????????A。
小科在做“用电流表研究并联电路电流特点实验”时，连接了如图所示的电路。当闭合开关，由于______致使电流表无示数，但两个灯泡会发光；当拆除导线______时，就可以修复电路，并使电流表测其中一条支路电流。
如图所示是小丽同学连接的用电流表测小灯泡电流的电路图（估计电流为0.3
A左右），请指出这个电路的两处错误．
（1）??????????；
（2）??????????．
小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______
；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______
继续进行实验。
甲、乙、丙、丁四名同学在做“用电流表测电流”的实验中，甲在连接电路前发现指针偏转情况如图甲所示；乙、丙、丁闭合开关前，他们的电流表指针均指在零刻度线处，当闭合开关试触时，发现电流表指针摆动分别出现了如图乙、丙、丁所示的三种情况。
（1）甲同学接下来应进行的操作是??????????。
（2）乙的问题：电流表的正负接线柱??????????。
（3）丙的问题：电流表所选的量程??????????。
（4）丁的问题：??????????。
三、作图题
如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接．要求：两灯并联．开关S在干路上，电流表只测量通过L1的电流，导线不能交叉．
请按图甲所示电路，用笔画线代替导线将图乙的实物电路连接完整。
参考答案
1.C
2.C
3.D
4.C
5.B
6.C
7.A
8.C
9.A
10.C
11.0.15
A
12.???????电流表正、负接线柱接反了?
???????没有按0～0.6
A量程进行读数
??0.28
13.电流表被短路；?
?
b。
14.电流表的正负接线柱接反
电流表的量程选择过大
15.正负接线柱接反了?
换接0～0.6A的量程
16.对电流表进行调零
接反了
偏大
电流表所选的量程偏小
17.
18.?????
