15.2电流和电路同步练习2021—2022学年人教版九年级物理全一册（含答案）

15.2
电流和电路
一、单选题

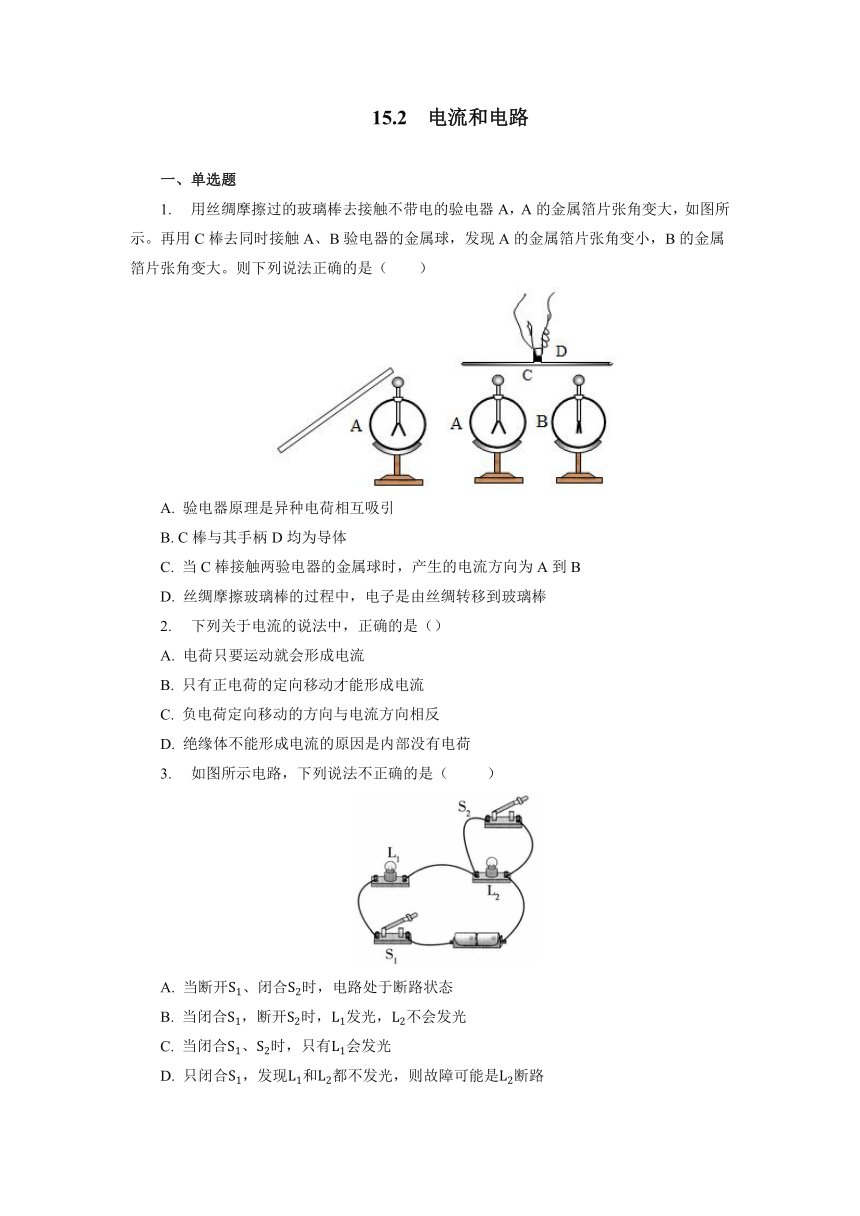

用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（　　）
A.
验电器原理是异种电荷相互吸引
B.
C棒与其手柄D均为导体
C.
当C棒接触两验电器的金属球时，产生的电流方向为A到B
D.
丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
下列关于电流的说法中，正确的是（）
A.
电荷只要运动就会形成电流
B.
只有正电荷的定向移动才能形成电流
C.
负电荷定向移动的方向与电流方向相反
D.
绝缘体不能形成电流的原因是内部没有电荷
如图所示电路，下列说法不正确的是（
）
A.
当断开、闭合时，电路处于断路状态
B.
当闭合，断开时，发光，不会发光
C.
当闭合、时，只有会发光
D.
只闭合，发现和都不发光，则故障可能是断路

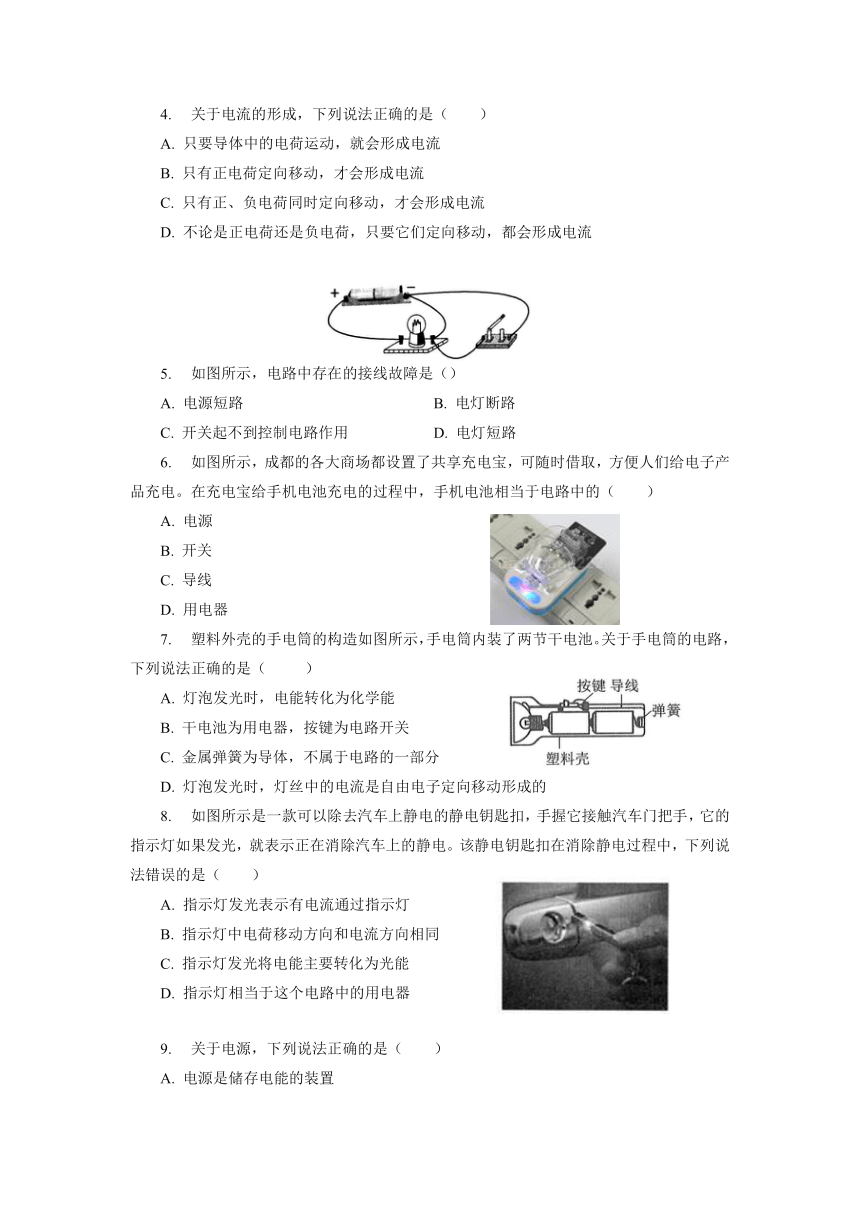

关于电流的形成，下列说法正确的是（　　）
A.
只要导体中的电荷运动，就会形成电流
B.
只有正电荷定向移动，才会形成电流
C.
只有正、负电荷同时定向移动，才会形成电流
D.
不论是正电荷还是负电荷，只要它们定向移动，都会形成电流
如图所示，电路中存在的接线故障是（）
A.
电源短路
B.
电灯断路
C.
开关起不到控制电路作用
D.
电灯短路
如图所示，成都的各大商场都设置了共享充电宝，可随时借取，方便人们给电子产品充电。在充电宝给手机电池充电的过程中，手机电池相当于电路中的（　　）
A.
电源
B.
开关
C.
导线
D.
用电器
塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池。关于手电筒的电路，下列说法正确的是（
）
A.
灯泡发光时，电能转化为化学能
B.
干电池为用电器，按键为电路开关
C.
金属弹簧为导体，不属于电路的一部分
D.
灯泡发光时，灯丝中的电流是自由电子定向移动形成的
如图所示是一款可以除去汽车上静电的静电钥匙扣，手握它接触汽车门把手，它的指示灯如果发光，就表示正在消除汽车上的静电。该静电钥匙扣在消除静电过程中，下列说法错误的是（
）
A.
指示灯发光表示有电流通过指示灯
B.
指示灯中电荷移动方向和电流方向相同
C.
指示灯发光将电能主要转化为光能
D.
指示灯相当于这个电路中的用电器
关于电源，下列说法正确的是（　　）
A.
电源是储存电能的装置
B.
电源是储存电荷的装置
C.
电源是将化学能转化为电能的装置
D.
电源是将其它形式的能转化为电能的装置

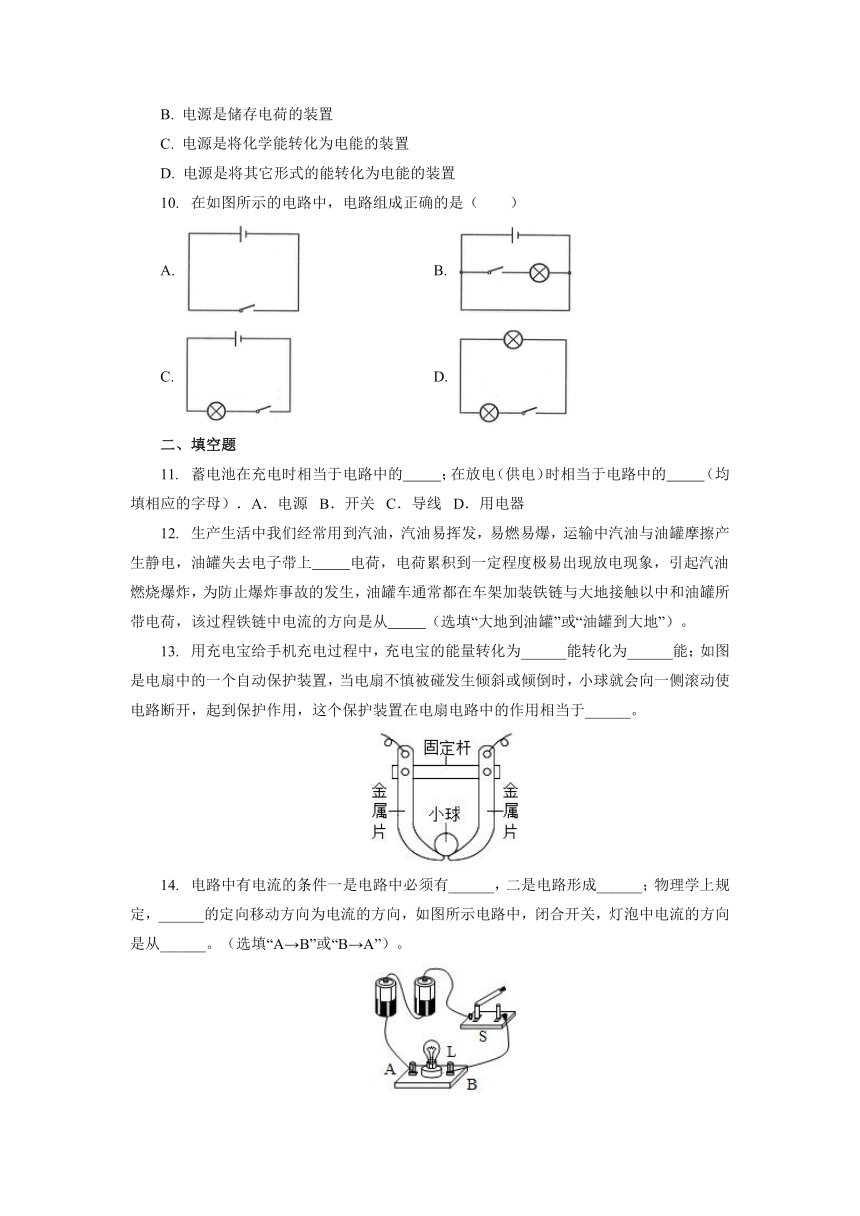

在如图所示的电路中，电路组成正确的是（
）
A.
B.
C.
D.
二、填空题
蓄电池在充电时相当于电路中的??????????；在放电（供电）时相当于电路中的??????????（均填相应的字母）．A．电源?
B．开关?
C．导线?
D．用电器
生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上??????????电荷，电荷累积到一定程度极易出现放电现象，引起汽油燃烧爆炸，为防止爆炸事故的发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中电流的方向是从??????????（选填“大地到油罐”或“油罐到大地”）。
用充电宝给手机充电过程中，充电宝的能量转化为______能转化为______能；如图是电扇中的一个自动保护装置，当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护作用，这个保护装置在电扇电路中的作用相当于______。
电路中有电流的条件一是电路中必须有______，二是电路形成______；物理学上规定，______的定向移动方向为电流的方向，如图所示电路中，闭合开关，灯泡中电流的方向是从______。（选填“A→B”或“B→A”）。
金属外壳的手电筒内，干电池是电路中的??????????，小灯泡是电路中的??????????，按键是电路中的??????????，金属外壳是电路中的??????????。如图所示是手电筒的电路图，当开关S闭合时，小灯泡L发光，那么灯丝中电流的方向应该是从??????????到??????????；而灯丝中自由电子运动的方向应该是从??????????到??????????。
如图所示，当开关S1、S2断开时，电路处于??????????状态；当开关S1闭合、S2断开时，电路处于??????????状态；当开关S1、S2都闭合时，电路处于??????????状态。
三、作图题
如图所示是玩具电风扇的连接电路，请在虚线框内画出对应的电路图。电风扇可以用“”这样的符号表示。?
根据图甲所示的电路图，将图乙中各器件用笔画线代替导线连接起来。
参考答案
1.C
2.C
3.B
4.D
5.C
6.D
7.D
8.B
9.D
10.C
11.D?
A
12.正?
油罐到大地
13.化学?
电?
开关
14.电源?
通路?
正电荷?
B→A
15.电源?
用电器?
开关?
导线??
a??
b??
b??
a
16.开路?
通路?
短路
17.???????
18.如图所示
