高中物理必修三电场强度之电场线练习基础篇（word版含答案）

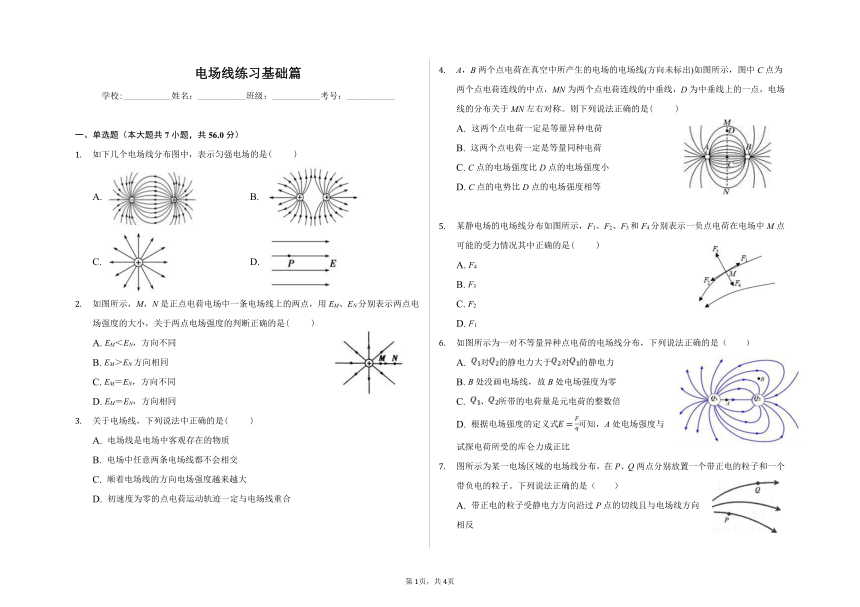

电场线练习基础篇
学校:___________姓名：___________班级：___________考号：___________
一、单选题（本大题共7小题，共56.0分）
1.
如下几个电场线分布图中，表示匀强电场的是(
)
A.
B.
C.
D.
2.
如图所示，M，N是正点电荷电场中一条电场线上的两点，用EM、EN分别表示两点电场强度的大小，关于两点电场强度的判断正确的是(
)
A.
EM＜EN，方向不同
B.
EM＞EN方向相同
C.
EM＝EN，方向不同
D.
EM＝EN，方向相同
3.
关于电场线，下列说法中正确的是(
)
A.
电场线是电场中客观存在的物质
B.
电场中任意两条电场线都不会相交
C.
顺着电场线的方向电场强度越来越大
D.
初速度为零的点电荷运动轨迹一定与电场线重合
4.
A，B两个点电荷在真空中所产生的电场的电场线(方向未标出)如图所示，图中C点为两个点电荷连线的中点，MN为两个点电荷连线的中垂线，D为中垂线上的一点，电场线的分布关于MN左右对称。则下列说法正确的是(
)
A.
这两个点电荷一定是等量异种电荷
B.
这两个点电荷一定是等量同种电荷
C.
C点的电场强度比D点的电场强度小
D.
C点的电势比D点的电场强度相等
5.
某静电场的电场线分布如图所示，F1、F2、F3和F4分别表示一负点电荷在电场中M点可能的受力情况其中正确的是(
)
A.
F4
B.
F3
C.
F2
D.
F1
6.
如图所示为一对不等量异种点电荷的电场线分布，下列说法正确的是（
）
A.
对的静电力大于对的静电力
B.
B处没画电场线，故B处电场强度为零
C.
、所带的电荷量是元电荷的整数倍
D.
根据电场强度的定义式可知，A处电场强度与试探电荷所受的库仑力成正比
7.
图所示为某一电场区域的电场线分布，在P、Q两点分别放置一个带正电的粒子和一个带负电的粒子。下列说法正确的是（
）
A.
带正电的粒子受静电力方向沿过P点的切线且与电场线方向相反
B.
带负电的粒子受静电力方向沿过Q点的切线且与电场线方向相反
C.
P点电场强度小于Q点电场强度
D.
P点电场强度等于Q点电场强度

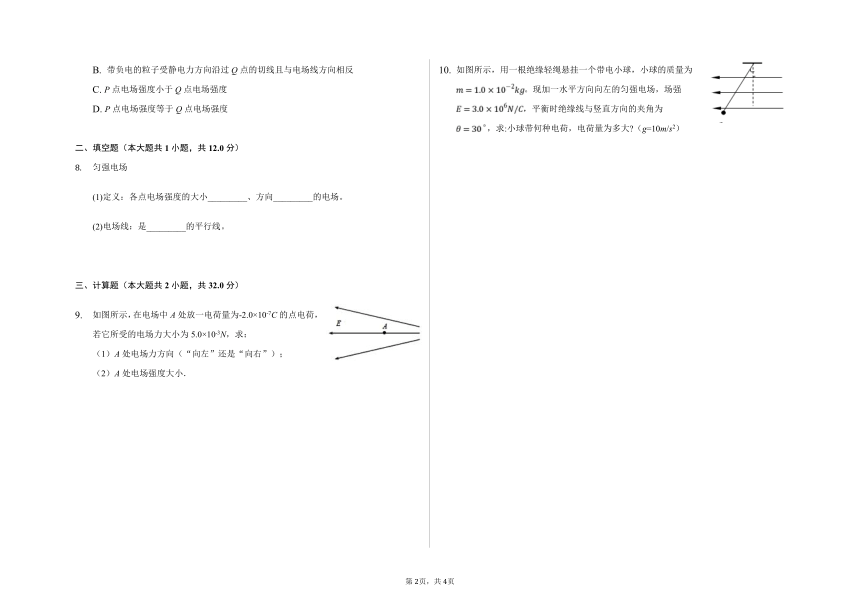

二、填空题（本大题共1小题，共12.0分）
8.
匀强电场
(1)定义：各点电场强度的大小_________、方向_________的电场。
(2)电场线：是_________的平行线。
三、计算题（本大题共2小题，共32.0分）
9.
如图所示，在电场中A处放一电荷量为-2.0×10-7C的点电荷，若它所受的电场力大小为5.0×10-3N，求：
（1）A处电场力方向（“向左”还是“向右”）；
（2）A处电场强度大小．
如图所示，用一根绝缘轻绳悬挂一个带电小球，小球的质量为。现加一水平方向向左的匀强电场，场强，平衡时绝缘线与竖直方向的夹角为，求:小球带何种电荷，电荷量为多大?（g=10m/s2）
10.
答案和解析
1.【答案】D
匀强电场是方向相同等间距的平行线。A是等量异种点电荷形成的电场，B是等量同种点电荷形成的电场，C是正的点电荷形成电场，ABC在形成的电场大小和方向都有变化不是匀强电场，只有D是方向相同等间距的平行线，故ABC错误，D正确。
2.【答案】B
因为是点电荷产生的场强，因此越靠近场源电荷，电场强度越大，电场强度是矢量，既有大小又有方向，规定正点电荷在电场中的受力方向规定为场强的方向，点靠近场源电荷，因此，方向相同，故ACD错误，故B正确。?
3.【答案】B
A、电场是客观的存在，电场线是人为虚拟的，不是客观存在的线，故A错误。
B、电场线的切线方向就是电场强度的方向，如果两条电场线在同一点相交，则有两个切线方向，而事实上电场中的每一点只有一个方向，故任意两条电场线都不会相交。故B正确。
C、电场线的疏密代表电场的强弱，顺着电场线方向，电场线不一定越来越密，场强不一定越来越大，故C错误。
D、初速度为零的正电荷在电场力作用下可能沿电场线运动，如当电场线是直线时，正电荷沿电场线方向运动，故D错误。
4.【答案】A
解：AB、根据电场线分布的特点：电场线从正电荷出发到负电荷终止，且DN两侧电场线对称，可知A、B是两个等量异种电荷．故A正确，B错误；
C、在两等量异号电荷连线的中垂线上，C点处电场线最密，电场强度最大，故C错误；
D、D错误．
5.【答案】D
电场中某点的电场方向与放入该点的正电荷所受电场力方向相同，与放入该点负电荷所受电场力的方向相反，所以负点电荷在电场中M点的受力为F1，故ABC错误、D正确。
6.【答案】C
A、Q1对Q2的静电力和Q2对Q1的静电力是相互作用力，大小相等，故A错误；
B、电场线实际并不存在，没有画出电场线的位置不代表没有电场，根据电场强度叠加原理也得出B处场强不为零，故B错误；
C、元电荷是最小的电荷量，所有带电物体的电荷量等于元电荷或是元电荷的整数倍，故C正确；
D、A处电场强度由电场本身确定，与试探电荷无关，故D错误；
7.【答案】B
???????AB、电场强度的方向沿电场线切线方向，正电荷在电场中的受力与电场强度方向相同，负电荷在电场中的受力与电场强度方向相反，故A错误，B正确；
CD、电场线越密的地方电场强度越大，故P点电场强度大于Q点电场强度，故CD错误。
8.【答案】相等?
相同?
间隔相等
9.【答案】解：（1）根据负电荷受力方向和电场方向相反可得：点电荷在A点所受电场力的方向向右；（2）A点的电场强度为：E=；
10.【答案】解：因为电场力F方向水平向左，故小球带正电．?
受力如题，由小球受力平衡得：?
?
?
联立两式解得q=1.9×10-8C。
