4.2 光的反射

(共42张PPT)
第四章 多彩的光
第二节 光的反射

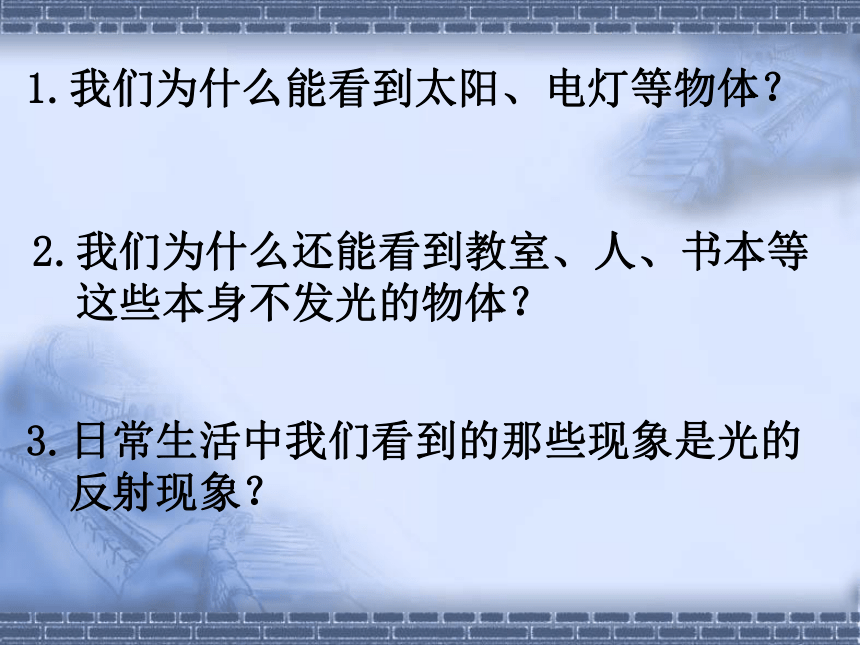

1.我们为什么能看到太阳、电灯等物体？
2.我们为什么还能看到教室、人、书本等
这些本身不发光的物体？
3.日常生活中我们看到的那些现象是光的
反射现象？
请试着画出光的传播路线？

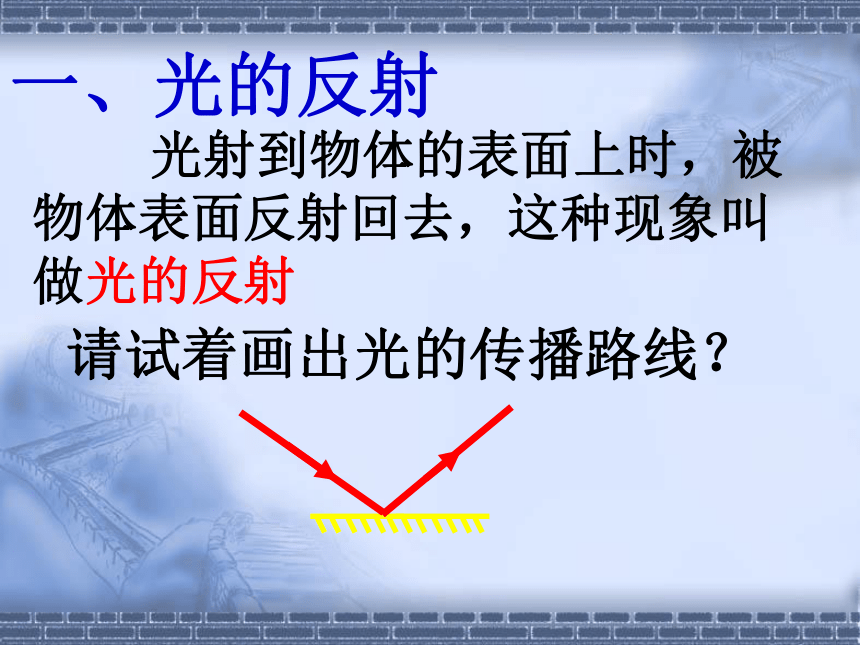

一、光的反射
光射到物体的表面上时，被物体表面反射回去，这种现象叫做光的反射

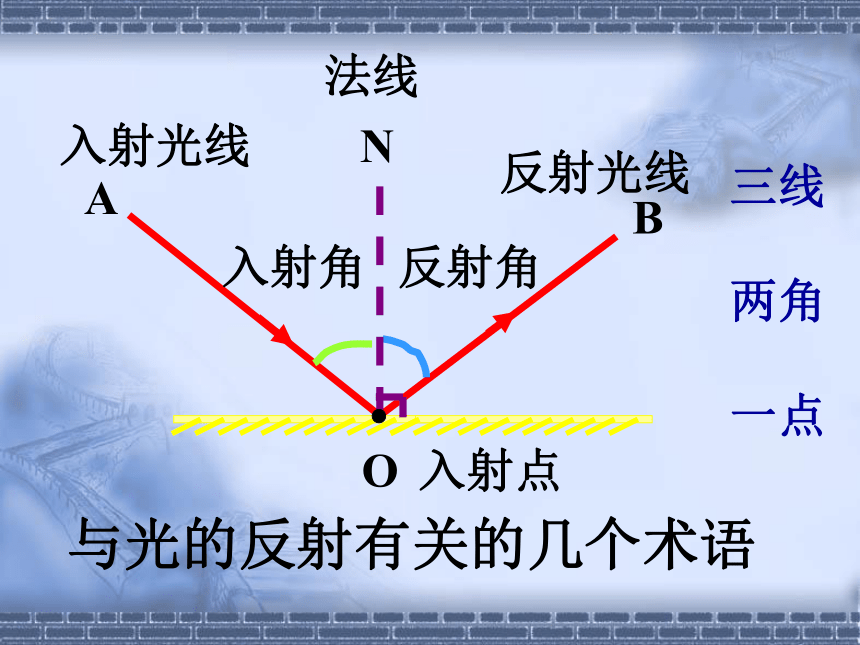

A
O
B
入射光线
反射光线
N
入射角
法线
反射角
与光的反射有关的几个术语
三线
两角
一点
入射点

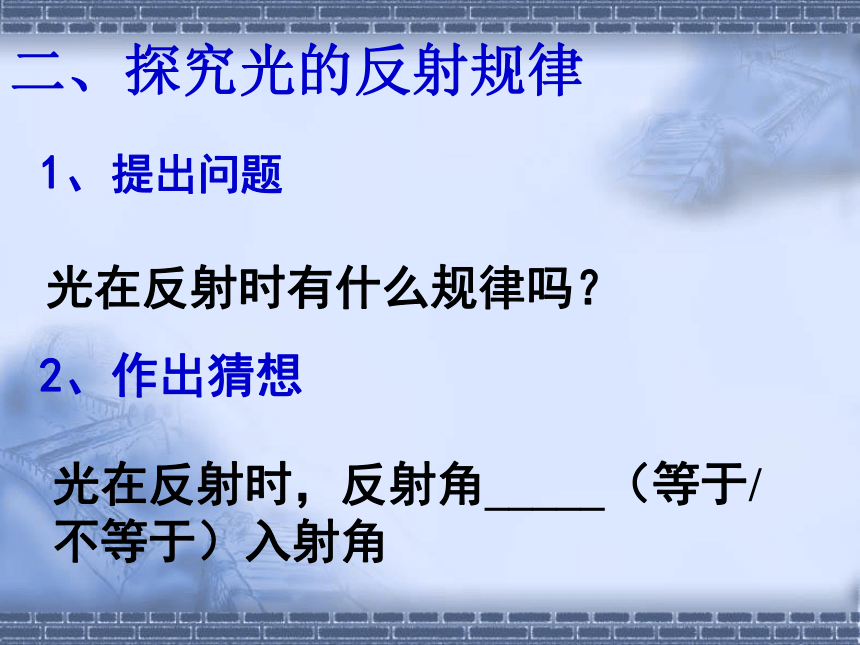

二、探究光的反射规律
1、提出问题
2、作出猜想
光在反射时有什么规律吗？
光在反射时，反射角_____（等于/不等于）入射角
3.制定计划与设计实验：
实验器材:
激光笔
平面镜
量角器
次数 入射角i 反射角r
1
2
3

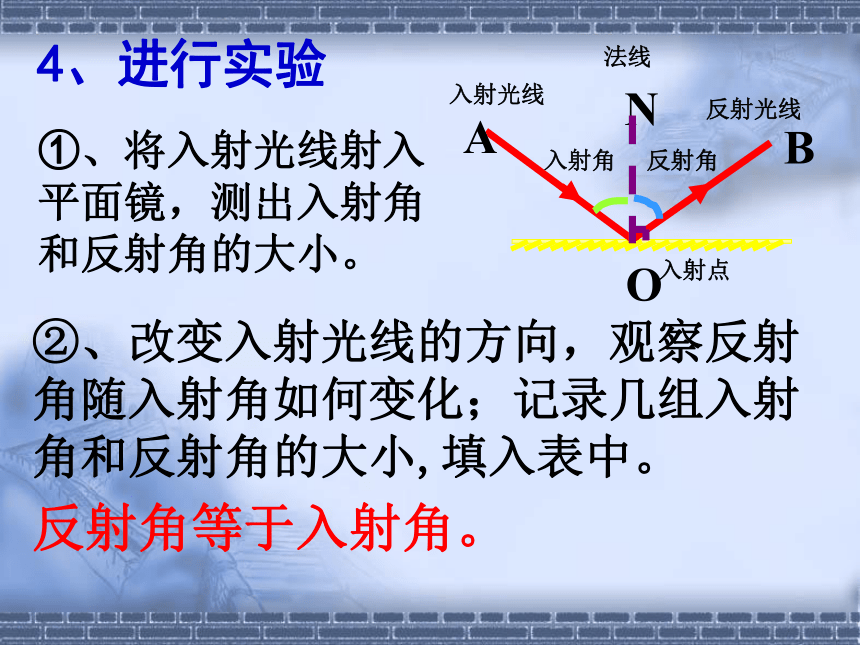

4、进行实验
①、将入射光线射入平面镜，测出入射角和反射角的大小。
②、改变入射光线的方向，观察反射角随入射角如何变化；记录几组入射角和反射角的大小,填入表中。
A
O
B
入射光线
反射光线
N
入射角
法线
反射角
入射点
反射角等于入射角。
E
N
F
入射
光线
反射
光线
O
M

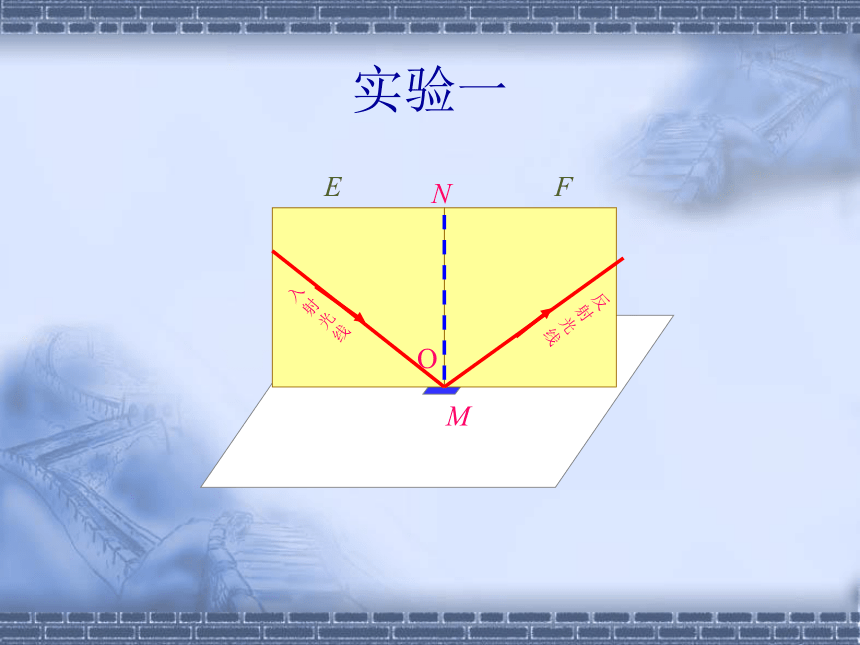

实验一
N
F
入射
光线
O
M
实验一
E
N
F
入射
光线
O
M

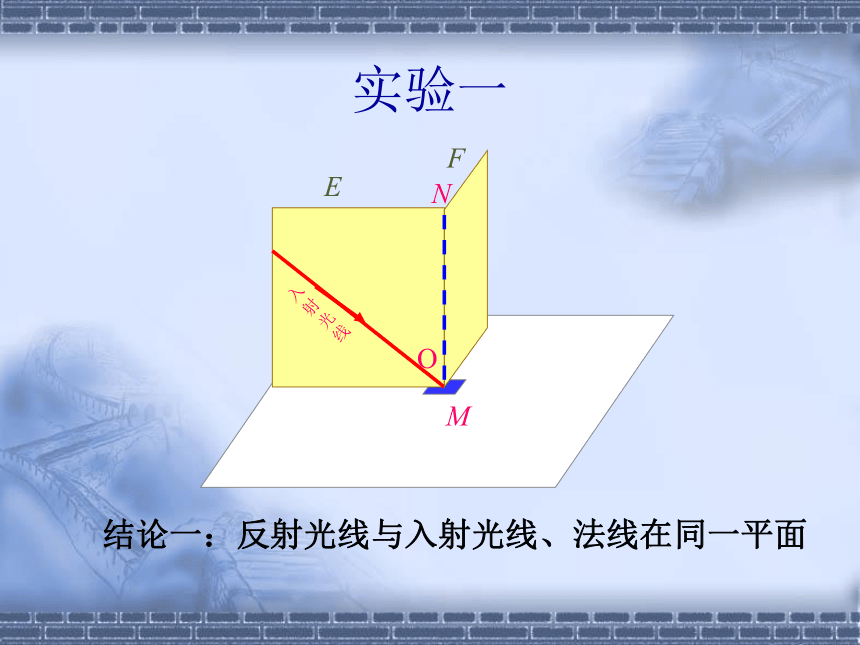

实验一
E
结论一：反射光线与入射光线、法线在同一平面

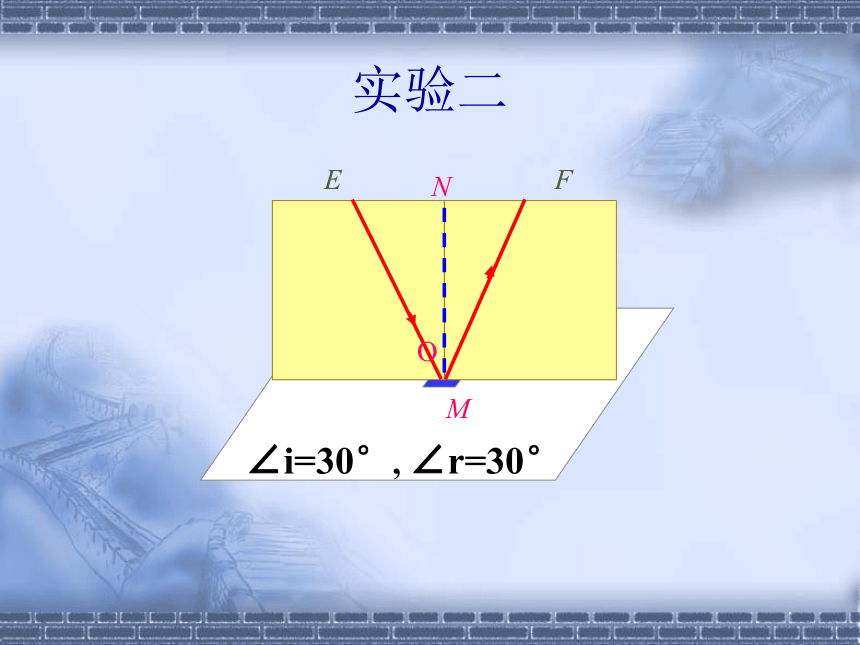

实验二
E
N
F
O
M
∠i=30°, ∠r=30°

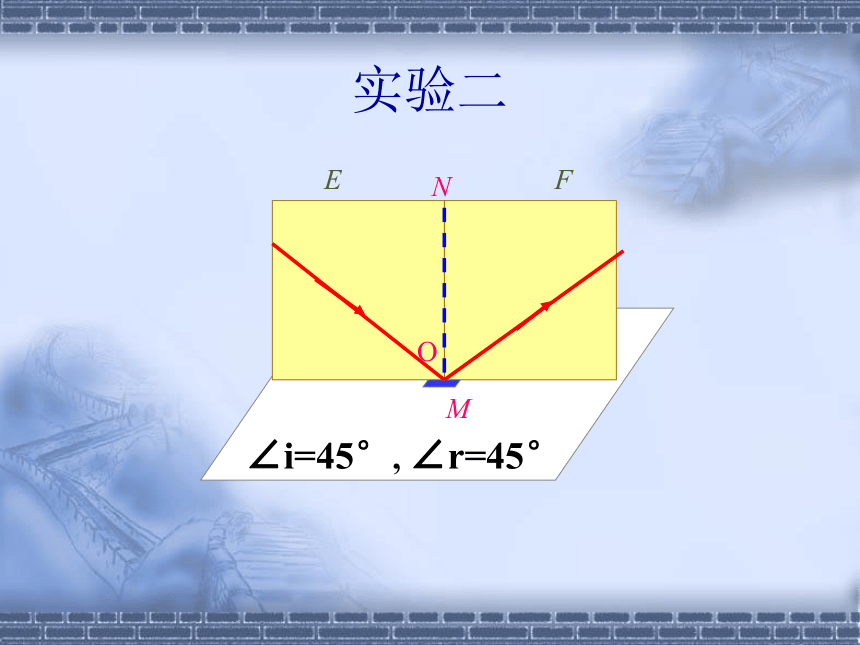

实验二
E
N
F
O
M
∠i=45°, ∠r=45°
实验二
E
N
F
O
M
结论二：反射光线和入射光线分居法线两侧；
结论三:反射角等于入射角。
∠i=60°, ∠r=60°
光的反射规律：
反射光线和入射光线、法线在同一平面上；反射光线和入射光线分居法线两侧；反射角等于入射角。
简述:
1.三线共面 2.分居两侧
３.两角相等
5.分析与论证:
6.交流与合作：
2.反射角随入射角怎样改变
1.垂直入射时,反射光线和反射角如何
3.如果让光逆着反射光线的方向射到镜面,会怎么样呢
实验二
E
N
F
O
M
∠i=45°, ∠r=45°
实验二
E
N
F
O
M
∠i=90°, ∠r=90°
入射光线AO,反射光线OB,法线ON,
入射角∠r,反射角∠r
O
A
N
B
i
r
∠r = ∠i
1、如图一，AO是_______线，BO是_____ 线，ON是___线，∠AON是__ 角， ∠ BON是_____角。
O
N
A
B
图一
练习：
入射光
反射光
法
入射
70°
70°
140°
2、如图二，入射光线与镜面夹角为20°，则入射角等于______ ，反射角等于______ ，入射光线与反射光线的夹角等于____。
图二
20°
反射
例一、已知图中入射光线，请画出反射光线。
步骤：1、先在反射面上标出入射点O
2、过入射点画出反射面的垂直线ON，即法线。
3、根据光的反射定律，反射角等于入射角画出反射光线。如下图
N
O
N
O
60O
练习3、画出下图的反射光线
练习4、画出下图的入射光线
例二、已知反射光线与入射光线成90O夹角如图甲所示，请画出镜面的位置。
图甲
步骤：1、根据已知条件作图如甲。
2、画出反射光线与入射光线的角平分线，即法线ON（如图乙）
3、根据法线与反射面垂直，画出镜面。（如图丙）
O
N
图乙
O
N
图丙
有什么不同？
比一比
四、镜面反射和漫反射
电视遥控器可利用反射遥控
光的反射应用
光污染
建筑物的玻璃幕墙造成的光污染
电焊光和激光造成的光污染
光的反射
光的反射应用 潜望镜
为什么用久了的黑板常因“反光”而看不清楚上面的字？
怎样才能使黑板不 “反光”？
平面镜---光滑平整的表面
你有那些收获？
光的反射现象
光的反射定律
镜面反射和漫反射
知识巩固
1、下列说法中不正确的是
A．镜面反射遵从光的反射定律
B．平行光束经平面镜反射后，仍然是平行光束
C．漫反射入射的平行光束经反射后，不再是平行光束
D．漫反射不遵从反射定律
2、电影的屏幕为什么不用玻璃镜而用布？
1.画出图3中的入射光线，并标出入射角、
反射角及其大小。
2.完成图4中的光路图。
3.图5为同一条光线的入射光线和反射光
线，请画出平面镜。
40o
30o
图4
图3
图5
