八年级物理上册第五章第1节《透镜》课件人教版(共15张PPT)

(共15张PPT)

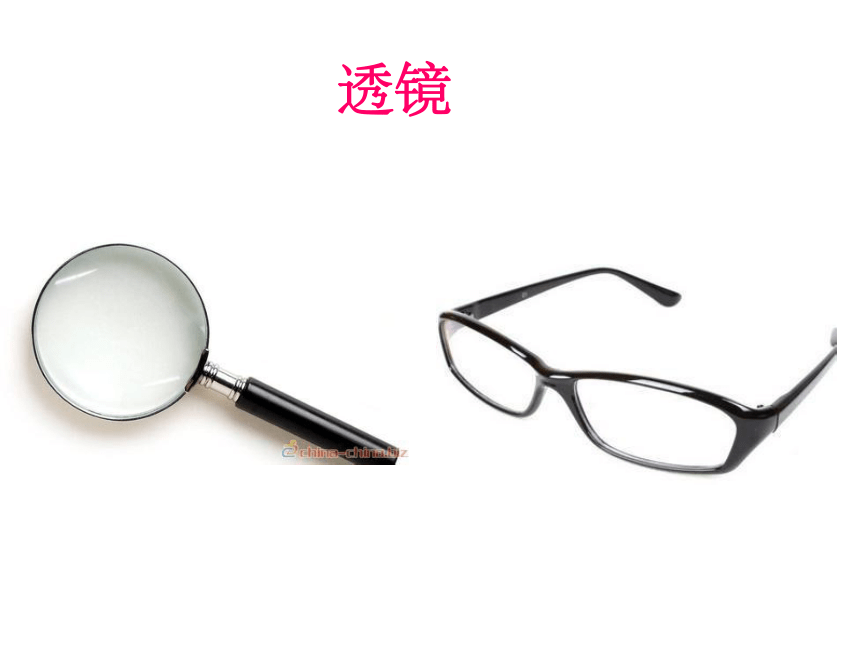

透镜
中间厚边缘薄
中间薄边缘厚
凸透镜
凹透镜
属于凸透镜的是：
属于凹透镜的是：
A
、C、D
B
、E
、F
A
B
C
D
E
F
Ｇ
凸透镜的示意图
主光轴
光心(O)
经过光心O的光线传播方向不变
二、探究：
透镜对光的作用
凸透镜对光线起
会聚
作用
凹透镜对光线起发散作用
凸透镜对光线的作用
F
焦点
凸透镜对光线的作用
F
焦点
F
焦点
凸透镜有两个焦点。
焦距f
焦距f
焦点F
三条特殊光线
完成光路图：
F
根据图中光通过透镜前后的方向，在图中填上适当类型的透镜．
甲
丙
煮饭
把冰做成凸透镜
知识拓展：古人怎样利用冰来取火呢？
乙
想想做做
拿一个凸透镜正对着太阳光,再把一
张纸放在它的另一侧,来回移动,直到纸
上的光斑变得最小、最亮(图3.1-3)。
测量这个最小、最亮的光斑到凸透镜
的距离,记录下来
换另一个凸透镜,重做上面的实验。
再换一个凹透镜,重做上面的实验。纸
上能够得到很小、很亮的光斑吗?
…"图313,凸透镜使光会聚
y
冰天雪地,
没有!怎
么熬药!
11
