第四章　光现象
知识点一
光的直线传播
知识点二
光的反射
知识点三
平面镜成像
知识点四
光的折射

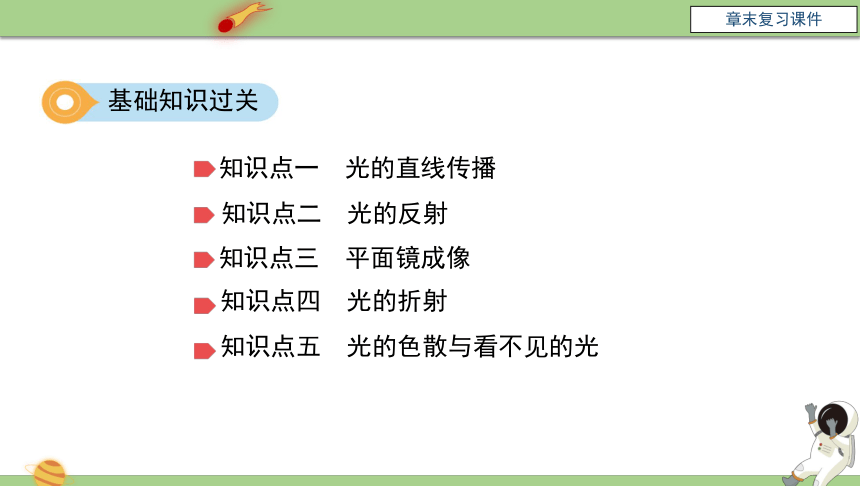

基础知识过关
知识点五
光的色散与看不见的光
?

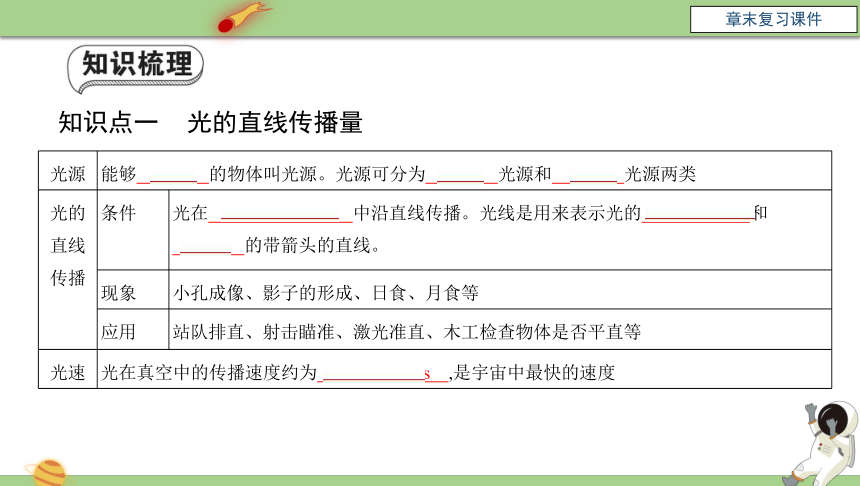

光源
能够????发光????的物体叫光源。光源可分为????自然????光源和????人造????光源两类
光的
直线
传播
条件
光在????同种均匀介质????中沿直线传播。光线是用来表示光的????传播路径????和
????方向????的带箭头的直线。
现象
小孔成像、影子的形成、日食、月食等
应用
站队排直、射击瞄准、激光准直、木工检查物体是否平直等
光速
光在真空中的传播速度约为????3.0×108
m/s????,是宇宙中最快的速度
知识点一????光的直线传播量

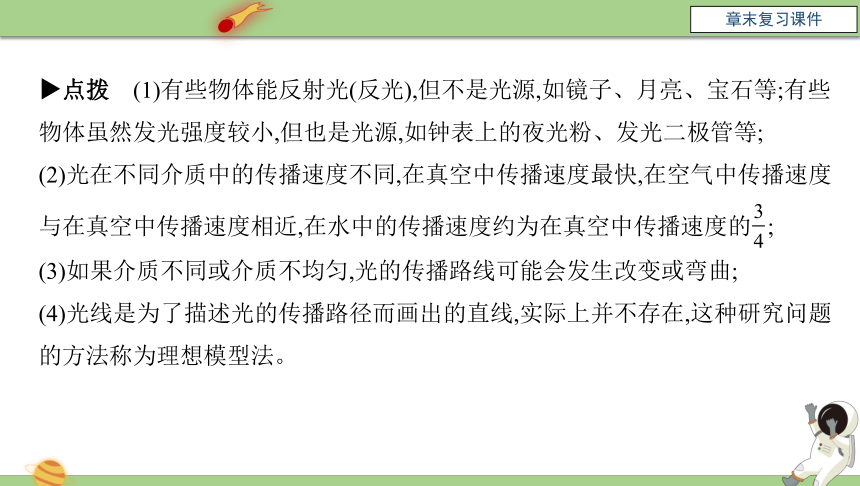

?点拨　(1)有些物体能反射光(反光),但不是光源,如镜子、月亮、宝石等;有些
物体虽然发光强度较小,但也是光源,如钟表上的夜光粉、发光二极管等;
(2)光在不同介质中的传播速度不同,在真空中传播速度最快,在空气中传播速度
与在真空中传播速度相近,在水中的传播速度约为在真空中传播速度的?;
(3)如果介质不同或介质不均匀,光的传播路线可能会发生改变或弯曲;
(4)光线是为了描述光的传播路径而画出的直线,实际上并不存在,这种研究问题
的方法称为理想模型法。

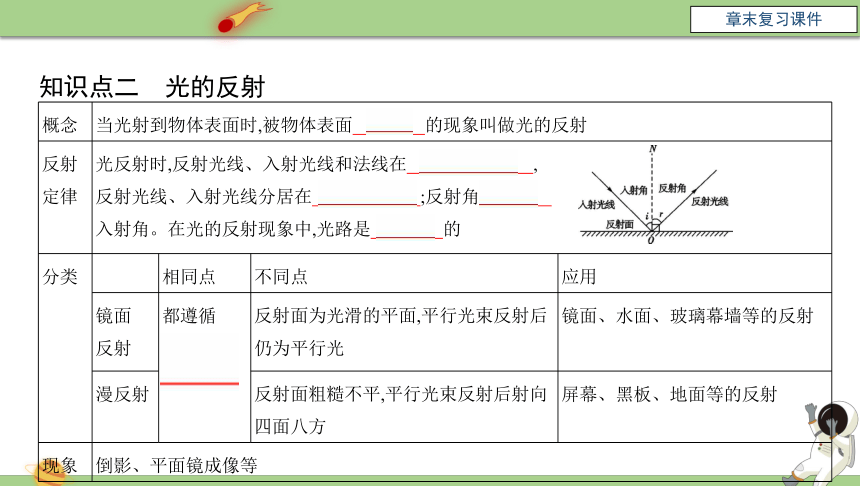

知识点二　光的反射
概念
当光射到物体表面时,被物体表面????反射????的现象叫做光的反射
反射
定律
光反射时,反射光线、入射光线和法线在????同一平面内????,
反射光线、入射光线分居在????法线两侧????;反射角????等于????
入射角。在光的反射现象中,光路是????可逆????的
分类
相同点
不同点
应用
镜面
反射
都遵循
????光的反
射定律????
反射面为光滑的平面,平行光束反射后仍为平行光
镜面、水面、玻璃幕墙等的反射
漫反射
反射面粗糙不平,平行光束反射后射向四面八方
屏幕、黑板、地面等的反射
现象
倒影、平面镜成像等

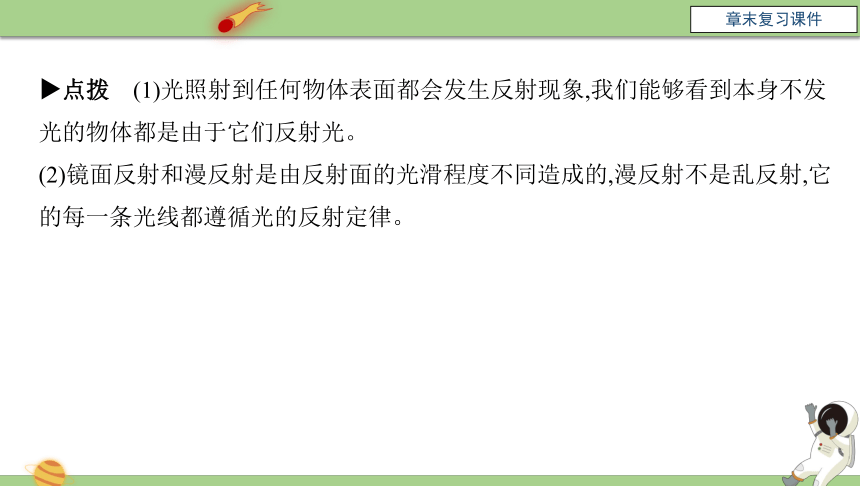

?点拨　(1)光照射到任何物体表面都会发生反射现象,我们能够看到本身不发
光的物体都是由于它们反射光。
(2)镜面反射和漫反射是由反射面的光滑程度不同造成的,漫反射不是乱反射,它
的每一条光线都遵循光的反射定律。

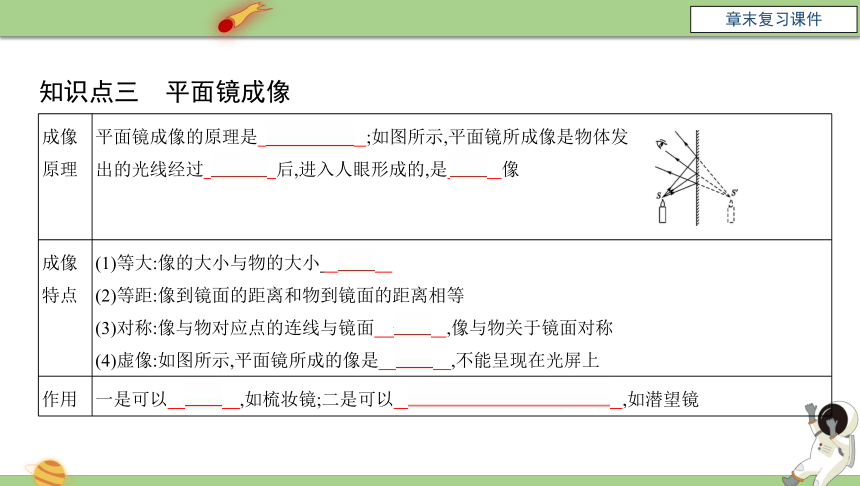

知识点三　平面镜成像
成像
原理
平面镜成像的原理是????光的反射????;如图所示,平面镜所成像是物体发
出的光线经过????反射????后,进入人眼形成的,是????虚????像
成像
特点
(1)等大:像的大小与物的大小????相等????
(2)等距:像到镜面的距离和物到镜面的距离相等
(3)对称:像与物对应点的连线与镜面????垂直????,像与物关于镜面对称
(4)虚像:如图所示,平面镜所成的像是????虚像????,不能呈现在光屏上
作用
一是可以????成像????,如梳妆镜;二是可以????改变光的传播方向(光路)????,如潜望镜

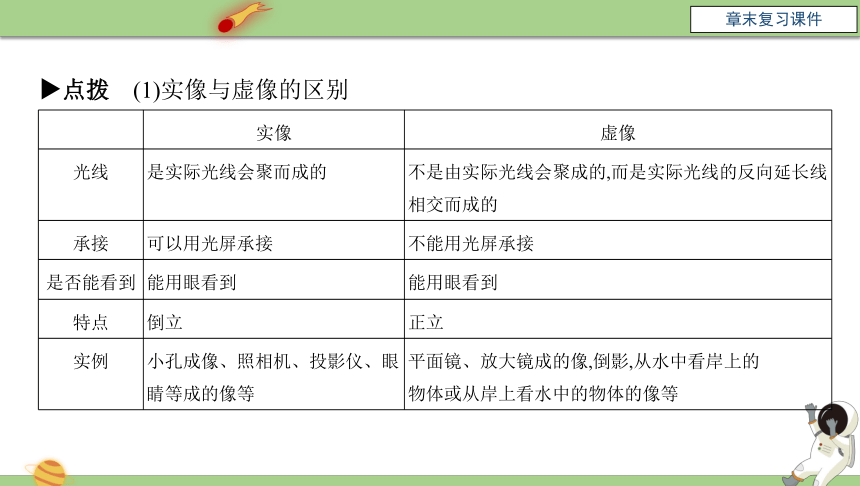

?点拨　(1)实像与虚像的区别
实像
虚像
光线
是实际光线会聚而成的
不是由实际光线会聚成的,而是实际光线的反向延长线相交而成的
承接
可以用光屏承接
不能用光屏承接
是否能看到
能用眼看到
能用眼看到
特点
倒立
正立
实例
小孔成像、照相机、投影仪、眼睛等成的像等
平面镜、放大镜成的像,倒影,从水中看岸上的
物体或从岸上看水中的物体的像等

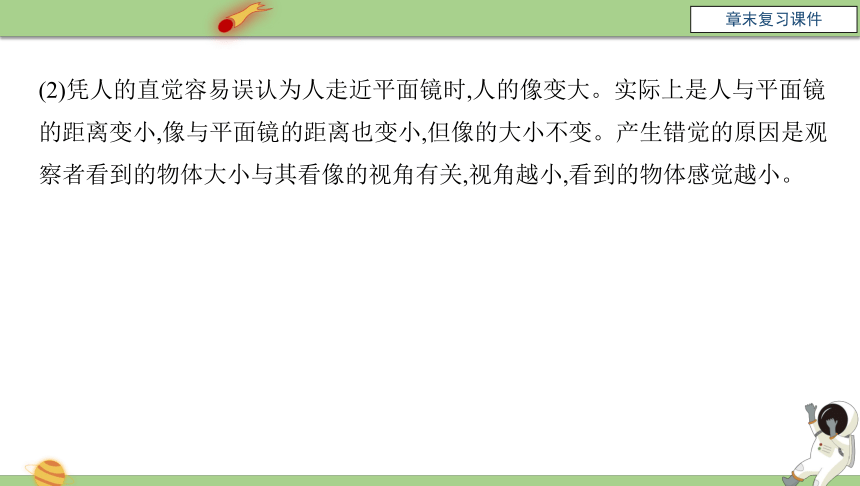

(2)凭人的直觉容易误认为人面镜时,人的像变大。实际上是人与平面镜
的距离变小,像与平面镜的距离也变小,但像的大小不变。产生错觉的原因是观
察者看到的物体大小与其看像的视角有关,视角越小,看到的物体感觉越小。

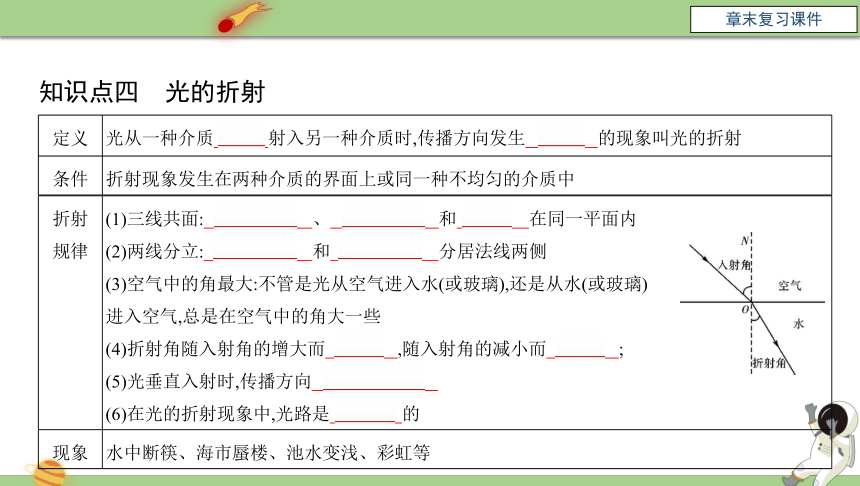

知识点四　光的折射
定义
光从一种介质????斜????射入另一种介质时,传播方向发生????偏折????的现象叫光的折射
条件
折射现象发生在两种介质的界面上或同一种不均匀的介质中
折射
规律
(1)三线共面:????入射光线????、????折射光线????和????法线????在同一平面内
(2)两线分立:????入射光线????和????折射光线????分居法线两侧
(3)空气中的角最大:不管是光从空气进入水(或玻璃),还是从水(或玻璃)
进入空气,总是在空气中的角大一些
(4)折射角随入射角的增大而????增大????,随入射角的减小而????减小????;
(5)光垂直入射时,传播方向????不发生变化????
(6)在光的折射现象中,光路是????可逆????的
现象
水中断筷、海市蜃楼、池水变浅、彩虹等

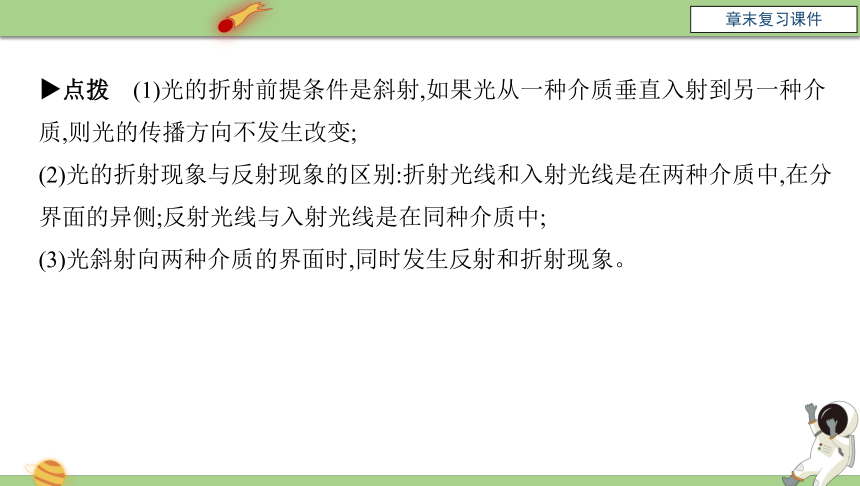

?点拨　(1)光的折射前提条件是斜射,如果光从一种介质垂直入射到另一种介
质,则光的传播方向不发生改变;
(2)光的折射现象与反射现象的区别:折射光线和入射光线是在两种介质中,在分
界面的异侧;反射光线与入射光线是在同种介质中;
(3)光斜射向两种介质的界面时,同时发生反射和折射现象。
光的色散
现象
太阳光通过三棱镜被分解成????红、橙、黄、绿、蓝、靛、紫????的现象叫光的色散
结论
(1)白光是由各种单色光组成的????复色????光;
(2)不同色光通过棱镜时偏折程度????不同????,????红光????的偏折程度最小,????紫光????的偏折程度最大
光的三原色
????红????、????绿????、????蓝????
知识点五　光的色散与看不见的光
看不见
的光
项目
定义
特性
应用
红外线
光谱上红端以外的光
热作
用强
红外线加热、红外线夜视仪、红外线遥
感、红外线遥控等
紫外线
光谱上紫端以外的光
化学效
应强
杀菌消毒(紫外线灯)、使荧光物质发光
(验钞机)等
?点拨　(1)大自然中的彩虹、霓、晕、华等现象都是由光的色散形成的;
(2)自然界的所有物体都在不停地向外辐射红外线,物体的温度越高,辐射的红外
线越强;
(3)阳光中的紫外线大部分被大气层上面的臭氧层吸收,不能到达地面,过量的紫
外线照射对人体十分有害,轻则使皮肤变粗糙,重则引起皮肤癌。
考点聚焦
考点一
光现象的辨识
考点二
光的反射定律、平面镜成像特点及其应用
考点三
光的折射定律及其应用
考点四
光现象作图
考点五
光的色散现象
考点一　光现象的辨识
考法分析　光的直线传播、光的反射、光的折射这三种光现象的辨析是泰安
中考的重点,主要考查对生活中各种光现象的辨识,考查方式以选择题为主,偶
尔出现填空题。
例1　(2019泰安,3,2分)如图所示的现象,属于光的折射的是?(　A　)
　?????A.水中筷子“弯折”　?????B.地上的身影
C.水中荷花的倒影　?
D.墙上手影
解析　水中筷子上反射的光从水中斜射入空气中时,发生折射,折射光线远离法
线,当人逆着折射光线的方向看时,看到的是筷子的虚像,比实际位置偏高,所以
感觉筷子折断了,A与题意相符;地上的身影是由光沿直线传播形成的,B与题意
不符;水中荷花的倒影属于平面镜成像,其实质是光的反射,C与题意不符;墙上
的手影是由光沿直线传播形成的,D与题意不符。
考法突破
从发生条件、传播路径及介质、常见的生活实例三方面区分光的直线传播、
反射和折射三种光现象。
光现象
发生条件
传播路径及介质
生活实例
光的直
线传播
光在同种均匀介质中
光的传播路径未发生变化,传播介质未发生变化
影子、日食、月食、小孔成像、手影游戏、太阳的光斑、灯射出光柱等
光的
反射
光从一种介质射到另一种介质表面又被反射到这种介质中
光的传播路径发生变化,传播介质未变化
平面镜成像、水中的倒影、镜面反射、漫反射、湖光映彩霞等
光的
折射
光从一种介质斜射进入另一种介质中
光线的传播路径发生变化、传播介质发生变化
海市蜃楼、水中断筷、透镜对光线的作用、彩虹、潭清疑水浅等
变式1-1　(2018泰安,3,2分)下列现象中,对应的物理知识是“光的直线传播”
的是?(　A　)
A.射击瞄准时要做到“三点一线”
B.游泳池注水后,看上去好像变浅了
C.在平静的湖面可以看到蓝天白云
D.太阳光经过三棱镜后可以产生彩色光带
解析????射击瞄准时要做到“三点一线”,利用了光的直线传播,A符合题意;游泳
池注水后,看上去好像变浅了,是由光的折射造成的,B不符合题意;在平静的湖面
可以看到蓝天白云,属于平面镜成像,是由光的反射形成的,C不符合题意;太阳光
经过三棱镜后可以产生彩色光带,这是光的色散现象,是由光的折射形成的,D不
符合题意。
变式1-2　(2019泰安东平一模,3,2分)下列光现象与其成因对应正确的
是?(　B　)
A.海市蜃楼——光的反射
B.水中的白云——光的反射
C.形影不离——光的折射
D.水中的鱼——光的直线传播
考点二????光的反射定律、平面镜成像特点及其应用
考法分析　本部分内容是泰安中考的常见考点,主要考查光的反射定律的应用,
平面镜成像的特点及应用,题型以选择题和填空题为主,偶尔在实验题中出现该
部分内容。
1.光的反射定律
例2　(2019江苏无锡,3,2分)若要使图中的反射光线射中墙上的目标,在激光笔
不动的情况下,可将平面镜?(　D　)
A.水平向左移动
B.水平向右移动
C.竖直向上移动
D.竖直向下移动
解析　将平面镜水平向左或右移动一段距离,入射光线不变,则反射光线也不会
改变,不能射中目标,A、B不符合题意;将平面镜竖直向上移动,则入射光线方向
不变,入射点向右移动,则反射光线也向右移动,光斑会向上移动,不能射中目标,
C不符合题意;将平面镜竖直向下移动,则入射光线方向不变,入射点向左移动,则
反射光线也向左移动,光斑会向下移动,能射中目标,D符合题意。
考法突破
解决本类题的关键是掌握光的反射定律,明确“共面”“异侧”“等角”的含
义,并能结合几何知识,灵活利用光的反射定律解决实际问题。
变式2-1　(2019北京海淀一模,23,3分)如图的光路图中,MM'为平面镜,OA为反射
光线,ON为法线,反射角∠NOA等于30°。已知∠BON等于30°,∠CON等于45°,
∠DON等于60°。则与反射光线OA对应的入射光线是沿????BO????(选填“BO”
“CO”或“DO”)方向射入的。
例3　(2018泰安,17,1分)小芳站在平面镜前,当她远离平面镜时,她在镜中像的大
小会????不变????(选填“变大”“变小”或“不变”)。
2.平面镜成像特点及应用
解析　当小芳远离平面镜时,她的大小不变,根据物像大小相等可知,她的像大
小不变。
考法突破
在解决有关平面镜成像的问题时,要紧扣平面镜成像的特点:虚像、物像等大、
物像等距、物与像的连线与镜面垂直,还应灵活运用物与像关于镜面对称这个
规律。
变式3-1　(2019泰安宁阳实验学校模拟,16,1分)一只燕子在平静的湖面上飞过,
当燕子距水面6
m时,它的“倒影”距水面????6????m。
解析　平面镜成像时,物体和像到平面镜的距离相等,燕子距水面6
m,则像也距
水面6
m。
考点三　光的折射定律及其应用
考法分析　光的折射定律及其应用在泰安中考中时有出现,一般考查光的折射
现象的成因、光折射的光路、与光的折射有关的现象等,题型以选择题、填空
题和作图题为主。
例4　(2019泰安一模,17题改编,2分)《康熙几暇格物编》中记载:“置钱碗底,远
视若无,及盛满水时,则钱随水光而显现矣”。如图所示,把铜钱放在碗底B处后
加适量水,从A处恰好看到铜钱的像在E处,用激光笔从A点向????E????处(用图中字
母表示)照射,可照亮铜钱。加满水,从A处看到像的位置将????变高????(选填“变
高”“变低”或“不变”)。
解析　把铜钱放在碗底B处后加适量水,从A处恰好看到铜钱的像在E处;根据光
路的可逆性可得,他用激光笔从A点向E处射出光束时,光线会原路返回,即可把
铜钱照亮。根据光的折射规律可知,他看到的铜钱是因为光的折射而形成的变
高的虚像;加满水后,由于入射点升高,人眼逆着射来的光线看去,看到像的位置
将变高。
考法突破
在解决光的折射问题时要理解光的折射定律,其中不管光从哪种介质斜射向哪
种介质,在光疏介质里面的角(入射角或折射角)较大;在光密介质里面的角(入射
角或折射角)较小,即“疏大密小”。角度越小,光线越靠近法线。
变式4-1　有一圆柱形敞口容器,从其左侧某一高度斜射一束激光,在容器底部
能产生一个光斑O,如图所示,下列操作能使光斑向左移动的是(　B　)
A.保持水面高度不变使激光笔向右平移
B.保持激光射入角度不变使水面上升
C.保持激光射入角度不变使水面下降
D.保持水面高度和入射点不变使激光入射角增大
解析　保持水面高度不变使激光笔向右平移,光斑右移,A错误;保持激光射入角
度不变,使水面上升,入射点向左移动,则光斑向左移动,B正确;保持激光射入角
度不变,使水面下降,入射点向右移动,则光斑向右移动,C错误;保持水面高度和
入射点不变,使激光入射角增大,折射角变大,光斑右移,D错误。
考点四　光现象作图
考法分析　光现象作图为泰安中考的重点内容之一,主要考查根据光的反射
定律作图、根据平面镜成像特点作图、根据光的折射规律作图以及综合作图,
偶尔出现利用光的直线传播作图,主要考查方式为作图题,有时会出现在实验
题中。
1.光的反射作图
例5　(2019青岛,16,2分)自行车尾灯的反光原理如图所示。请完成反射光路,并
标出反射角度数。
?　　?????
答案　如右上图所示
考法突破
光的反射作图一般步骤:
(1)确定入射点:入射光线与平面镜的交点即入射点;
(2)过入射点作出法线(法线一定要用虚线画);
(3)由法线和入射光线确定反射光线所在的平面;
(4)根据“反射角等于入射角”确定反射光线的确切方向,画出反射光线。
变式5-1　(2018江苏盐城,21,2分)画出反射光线OB的入射光线。
?　　?????
答案　如右上图所示
变式5-2　如图所示,小明利用一块平面镜使此时的太阳光水平射入隧道内。请
你通过作图画出平面镜并标出反射角的度数。
??????
答案　如右上图所示
2.平面镜成像作图
例6　(2019泰安,21,2分)如图所示,从点光源S发出的一条光线射向平面镜,经平
面镜反射后射向墙壁上的O点处。请作出这条入射光线并完成光路图。
?　?????
答案　如右上图所示
考法突破
平面镜成像作图。a.已知物体和平面镜作图。(1)选物体的特殊点(两端);(2)找
对称点;(3)用虚线连接对称点。利用光路的可逆性可以按上述规律作物体。b.
已知物体与像的位置作平面镜。连接像与物体上的对应点,作出这条线的垂直
平分线,该平分线就是平面镜的位置。
变式6-1　(2018四川资阳,9,2分)如图所示,学校教学楼楼梯拐角处墙上装了一
面镜子,在方便同学们日常整理仪容的同时,也能更好地在节电的情况下通过光
的反射对楼道进行照明。请画出灯S经过镜子照射到下层楼道A点的光路及灯S
在镜中的像S'。
?　?????
答案　如右上图所示
例7　(2018泰安一模,20,2分)如图是一条从玻璃斜射入空气的光线,请在图中画
出对应的反射光线和大致的折射光线,并标出反射角的大小。
?　?????
答案　如右上图所示
3.光的折射作图
考法突破
光的折射作图步骤:
(1)过入射点作垂直于界面的法线;
(2)根据光的折射规律作出折射光线(注意在光疏介质中的角大)。
变式7-1　(2019诸城一模,17,2分)如图所示,人眼在A点观察到水中的点光源S所
成的像处于B点位置,请画出人眼观察到像的光路图。
?　?????
答案　如右上图所示
考点五　光的色散现象
考法分析　本知识点主要考查生活中和自然界中常见的光的色散现象,常以选
择题一个选项的形式进行考查。
例8　(2018泰安岱岳二模,3,2分)下列对生活中的一些实例和对应解释,正确的
是?(　D　)
A.针孔照相机——凸透镜成像
B.平静的水面上有桥和树的倒影——光的直线传播
C.远视眼镜的镜片——凹透镜
D.雨后彩虹——光的色散
解析　针孔照相机是根据光的直线传播原理制作的,A错误;平静的水面上有桥
和树的倒影是平面镜成像,是光的反射现象,B错误;远视眼需戴凸透镜矫正,远视
眼镜的镜片是凸透镜,C错误;雨后彩虹是光的色散现象,D正确。
变式8-1　(2018泰安新泰二模,3,2分)下列有关光现象的解释,不正确的是(????A　)
A.小孔成像是光的折射现象
B.雨后彩虹是太阳光传播过程中,被空气中的小水滴色散而产生的
C.在太阳光下我们看到红色的玫瑰花是因为光照射到玫瑰花上发生了光的反射
D.电视机遥控器是通过发出不同的红外线实现电视机遥控的
核心实验突破
实验一　探究光反射时的规律
命题热点　1.硬纸板在实验中的作用:①显示光的传播路径;②探究入射光线、
反射光线、法线是否共面;③显示反射角随入射角的变化。
2.探究反射角与入射角的关系的方法:不断改变入射光线的方向,观察反射光线
方向的变化,同时比较反射角与入射角的大小。
3.将纸板折转一定角度的目的:验证反射光线、入射光线和法线是否在同一平
面内。
4.怎样验证光路的可逆性:将激光笔沿着原来反射光线的方向照射,观察此时的
反射光线是否沿原入射光线方向射出。
5.多次实验的目的:使实验结论更具有普遍性。
6.实验改进:将纸板换成带角刻度线的纸板,可以直接读出入射角和反射角,使实
验更简便。
7.画光线的方法:在纸板的光线上描出两点,然后用直尺画出光线。
实验结论　在反射现象中,反射光线、入射光线和法线都在同一平面内;反射光
线、入射光线分别位于法线两侧;反射角等于入射角。
例9　(2019北京朝阳一模,32,4分)小阳利用如图所示的实验装置,探究光反射时
的规律。其中ENF是用两块纸板连接起来的一个平面且与平面镜垂直放置。
?
(1)保持入射光的位置不变,把纸板F向后折,观察现象。改变入射光的位置,多次
重复上述实验过程,发现相同的实验现象。其目的是探究????反射光线????是否在
入射光线与法线所在的平面内。
(2)在实验中小阳还发现,随着入射光位置的不断改变,反射光的位置也在不断改
变,但是他们始终位于ON两侧,这说明反射光线与入射光线????分居法线两侧????。
(3)接下来小阳逐渐增大入射光与法线的夹角,观察反射光并测量入射角和反射
角。实验数据如表,他根据表中数据得出的结论和正确的结论并不一致。请你
分析小阳出现错误的原因是:????把反射光线与镜面的夹角当成了反射角????。
入射角/度
20
30
50
60
70
80
反射角/度
70
60
40
30
20
10
(4)当让激光笔发出的光逆着原来的反射光OB射向镜面时,此时的反射光
将沿着????OA????方向射出。
补充设问
(5)在做实验过程中,从教室各个方向都能观察到粗糙纸板表面反射的光线,这种
反射属于????漫反射????(选填“镜面反射”或“漫反射”)。
(6)如果纸板没有与平面镜垂直放置,当光贴着纸板E入射时,在纸板F上
????不能????(选填“能”或“不能”)看到反射光线。
实验二　探究平面镜成像的特点
命题热点　1.主要实验器材及作用:
(1)用玻璃板代替平面镜的目的:便于确定像的位置。
(2)用薄玻璃板的原因:防止蜡烛通过玻璃板的前后两面形成两个虚像,影响实验
效果。
(3)选用两支相同的蜡烛:为了便于确定像的位置,比较像与物的大小关系。
(4)刻度尺与白纸的作用:在白纸上标注玻璃板、蜡烛以及蜡烛的像的位置,用刻
度尺测量蜡烛及蜡烛的像到玻璃板的距离,便于确定物、像到镜面的距离关系,
物像连线与镜面的关系。
2.将玻璃板垂直水平桌面放置的目的:使玻璃板后的蜡烛与像完全重合,便于确
定像的位置和大小。
3.实验中光屏的作用:通过观察像不能呈现在光屏上,从而验证平面镜所成的像
是虚像。
4.选择较暗环境进行实验的原因:更容易观察到像。
5.观察像时眼睛的位置:从点燃的蜡烛一侧进行观察。
6.常见问题及解决:
①未点燃的蜡烛始终不能与像重合的原因:玻璃板未与水平桌面垂直;
②透过玻璃板观察到两个像的原因:玻璃板太厚,前后表面各成一个像;
③用棋子代替蜡烛进行实验,看不清棋子的像:用手电筒照亮棋子。
7.多次测量的目的:改变蜡烛与玻璃板的间距多次实验,使结论具有普遍性。
8.利用方格纸代替白纸的目的:可以省去测量物距和像距的步骤,使实验简化。
9.测得蜡烛和像到玻璃板的距离不等,可能的原因:①物与像没有完全重合;②玻
璃板太厚。
10.实验方法:等效替代法,两支完全相同的蜡烛,用其中一支未点燃的蜡烛等效
另一支点燃的蜡烛的像。
11.实验改进:用光具座代替水平桌面上的白纸。
实验结论　平面镜成像特点:①像的大小和物体大小相等;②像和物体到平面镜
的距离相等;③像和物体的连线与镜面垂直;④平面镜成虚像。
例10????(2019泰安肥城一模,22,7分)如图甲所示是“探究平面镜成像特点”的实
验装置。
(1)实验时,选取两支完全相同的蜡烛是为了比较物与像????大小????的关系,将
蜡烛A远离玻璃板的过程中,蜡烛A在玻璃板中像的大小????不变????(选填“变
大”“变小”或“不变”);
(2)移去蜡烛B,在其位置上竖立光屏,在光屏上????不能????(选填“能”或“不
能”)承接到蜡烛A的像,说明平面镜成的像是????虚????像;
(3)某同学在实验过程中,无论怎样移动B蜡烛,都无法与镜前A蜡烛的像完全重
合,原因可能是????蜡烛A未与水平桌面垂直放置(其他答案合理即可得分)????;
(4)改变A蜡烛的位置,重复实验,分别测出A蜡烛和B蜡烛到玻璃板的距离,记录
实验数据如表,分析表中的数据,可以得出结论:
????在平面镜成像中,像和物到平面镜的距离相等????;
实验次数
1
2
3
A到玻璃板的距离/cm
5
4
6
B到玻璃板的距离/cm
5
4
6
(5)为了消除平面镜厚度对物距和像距测量的影响,图乙中????BD????(选填
“BD”或“BC”)表示像距。
补充设问
(6)小明在实验中用透明的玻璃板代替平面镜,主要是利用玻璃透明的特点,便于????确定像的位置????。
(7)如果实验中采用的玻璃板较厚,结果观测到蜡烛A通过玻璃板在不同位置成
了两个清晰的像,且测得这两个清晰的像之间的距离为0.6
cm,则所用的玻璃板
的厚度为????3????mm。
一、选择题
随堂巩固训练
1.(2017泰安,6,2分)关于光现象,下列说法正确的是(　A　)
A.开凿隧道时用激光束引导掘进机,利用了光的直线传播
B.验钞机利用红外线辨别钞票的真伪
C.自行车的尾灯是靠光的折射来引起后方车辆司机注意的
D.漫反射不遵守光的反射定律
解析　开凿隧道用激光束引导掘进机,使掘进机沿直线前进,是利用光沿直线传
播,A正确;紫外线能使钞票上的荧光物质发光,辨别钞票的真伪,B错误;自行车的
尾灯使光线发生了180°偏折,这属于光的反射,C错误;漫反射同样遵守光的反射
定律,D错误。
2.(2019广西柳州一模,10,3分)小张同学竖直站立在竖直放置的试衣镜(平面镜)
前,它要想在身体各部位都不动的前提下,通过试衣镜看到自己的全身像。对试
衣镜镜面的高度要求,下列说法中正确的是?(　D　)
A.不论试衣镜镜面多高,均可达到要求
B.试衣镜镜面高度一定要大于小张的身高
C.试衣镜镜面高度至少要等于小张的身高
D.试衣镜镜面高度至少要等于小张的身高的一半
解析????如图所示,A、C、B分别表示人的头顶、眼睛和脚的位置。EF为平面镜
位置,由平面镜成像特点可确定A'C'B'为ACB的像,因为OC=OC',所以OC=?CC',
EO=?A'C',FO=?B'C',EF=?A'B'=?AB,EF为平面镜的最小长度,AB为人的身高,
故镜子至少为人身高的一半,A、B、C错误,D正确。
?
3.(2018泰安新泰一模,3,2分)如图所示的几个光学现象和应用,属于光的折射现
象的是?(　C　)
?
A.激光在光导纤维中传播????B.平静的水面映出天鹅“倒影”
?
C.海市蜃楼现象　??
???D.在墙上映出手的影子
解析　激光在光导纤维中传播,是光的反射现象,A错误;平静的水面映出天鹅的
“倒影”属于平面镜成像,是由光的反射形成的,B错误;海市蜃楼是光经过不均
匀的大气层时,发生折射形成的,C正确;墙上的影子是由光的直线传播形成的,D
错误。
4.如图所示,有一正方形的不透光的房间,在其中的一面墙上开有一个圆形小
孔。在这面墙的对面有一个正方形的平面镜。在房间里有一个人靠在与平面
镜垂直的一侧墙面上,当有一束垂直于圆孔的平行光通过圆孔射到平面镜上时,
不考虑空气中的尘埃反射,他能看到的是?(　B　)
A.镜面上有一个圆形的亮斑
B.感到整个房间是一片黑暗
C.整个房间的各处都是亮的
D.整个正方形镜子的形状
解析　垂直于圆孔的平行光通过圆孔射到平面镜上时,由于入射光线与平面镜
垂直,因此入射角是0
℃,反射角也应是0
℃,反射光线将沿原方向返回;镜面上不
会有一个圆形的亮斑,也不会出现整个正方形镜子的形状,A、C、D错误;由于
镜面比较光滑,发生的是镜面反射,反射光线仍然平行从小孔射出,没有反射光
线进入人的眼睛,也没有光线射到墙壁上,因此整个房间一片黑暗,B正确。
二、非选择题
5.(2018泰安肥城三模,16,1分)发生日偏食时,太阳光透过茂密的树叶间的缝隙,
会在树下的地面上形成许多大小不同的????月牙形????(选填“圆形”或“月牙
形”)光斑。
解析　小孔成像,像的形状与物体的形状有关,当发生日偏食时,太阳射向地球
的光成为月牙形,故树下的地面上形成月牙形光斑。
6.(2019泰安泰山一模,17,1分)如图是机器人擦玻璃时的情景,若机器人站在距玻
璃板0.5
m处,则它与镜中像的距离是????1????m。
解析????因平面镜成像时像距与物距是相等的,此时物距是0.5
m,所以像距也是
0.5
m,则它和镜中像的距离为1
m。
7.(2018辽宁盘锦)请画出:①折射光线的大致方向、标出折射角α;②经光滑墙壁
反射后的反射光线。
?　　?????
答案　如右上图所示
8.(2018辽宁鞍山,23,2分)图中A和B两点,一个是发光点,一个是该发光点在平面
镜中的像,请确定平面镜的位置,并画出平面镜,然后画出从发光点发出的一条
经平面镜反射过C点的光线
?　　?????
答案　如右上图所示
9.(2019聊城二模,22,6分)为了探究光反射时的规律,小李进行了如图所示的实
验,平面镜M平放在桌面上,A、B是粘在一起的两块硬纸板,B可绕垂直于镜面的
接缝ON转动。
(1)当A、B在同一平面上,让入射光线沿EO射向镜面,在纸板B上可以看到反射
光线OF,此时∠FON????等于????(选填“大于”“等于”或“小于”)∠EON,若将EO向ON靠近,则OF向ON????靠近????(选填“远离”或“靠近”);若光线沿FO射
入,则经镜面反射后光线沿OE射出,这说明在光的反射中,光路是????可逆????的。
(2)改变入射光线的方向,再观测几组入射角和反射角。这样做的目的是
????寻找普遍规律????。
(3)在图中,若把纸板B向后折,则在纸板B上????不能????(选填“能”或“不能”)看
到反射光线,这说明反射光线、入射光线和法线在????同一平面内????。
