第二节
欧姆定律
第
1
课
时

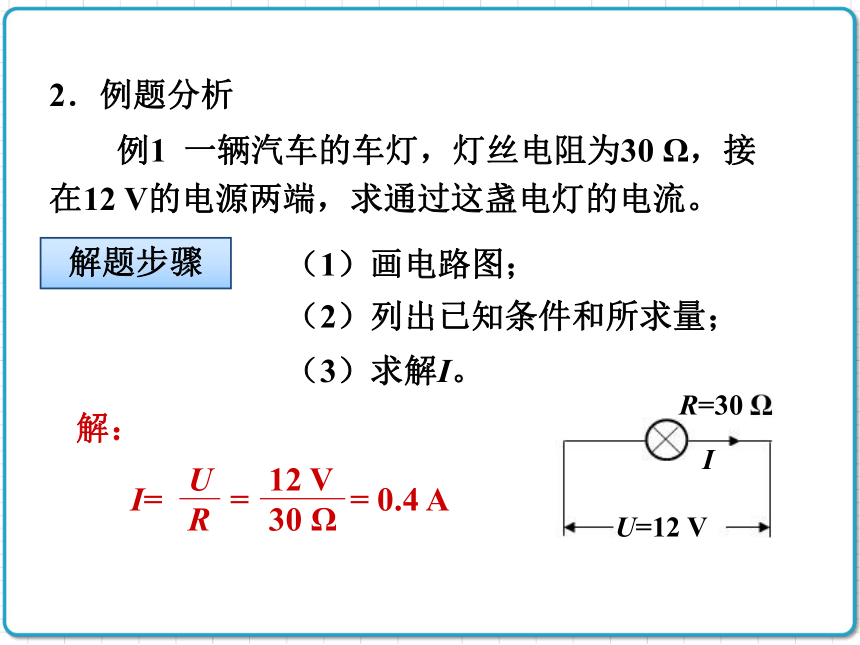

　　例1
一辆汽车的车灯，灯丝电阻为30
Ω，接在12
V的电源两端，求通过这盏电灯的电流。
U=12
V
I
R=30
Ω
解：
（1）画电路图；
（2）列出已知条件和所求量；
（3）求解I。
2．例题分析
解题步骤
I=　　=　　　=
0.4
A
U
R
12
V
30
Ω

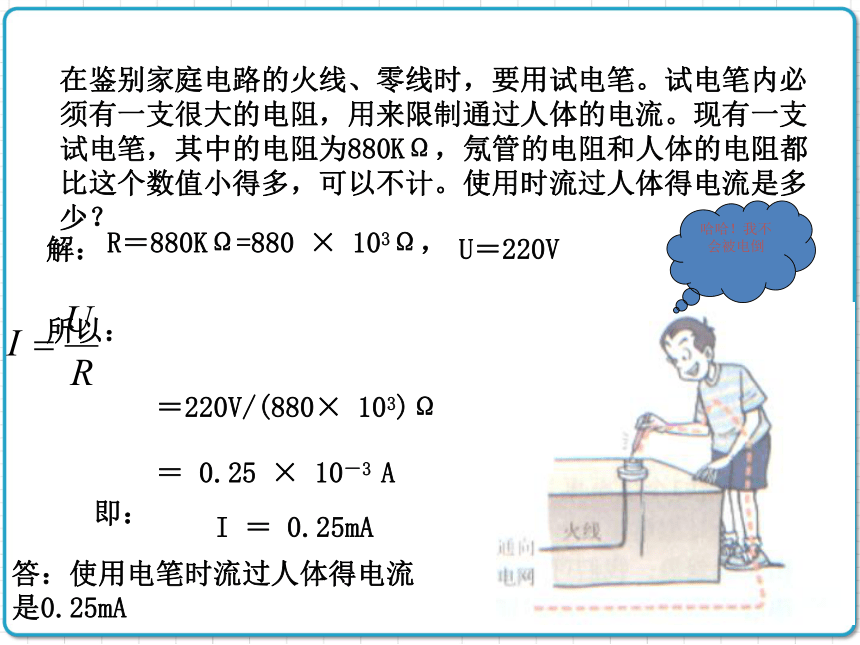

在鉴别家庭电路的火线、零线时，要用试电笔。试电笔内必须有一支很大的电阻，用来限制通过人体的电流。现有一支试电笔，其中的电阻为880KΩ，氖管的电阻和人体的电阻都比这个数值小得多，可以不计。使用时流过人体得电流是多少？
解：
R＝880KΩ=880
×
103Ω，
U＝220V
所以：
即：
I
＝
0.25mA
答：使用电笔时流过人体得电流
是0.25mA
哈哈！我不会被电倒
＝220V/(880×
103)Ω
＝
0.25
×
10－3
A
　　例2
在如图所示的电路中，调节滑动变阻器
R'，使灯泡正常发光，用电流表测得通过它的电流值是600m
A。已知该灯泡正常发光时的电阻是20
Ω，滑动变阻器的最大阻值为50
Ω。求灯泡两端的电压。
解：
UL=ILRL
=0.6
A×20
Ω
=12
V
RL=20
Ω
I=600m
A
IL=I=600mA=0.6
A
A
R'
L
U=
I
R
根据
，导出公式　　　
。
I
=
U
R

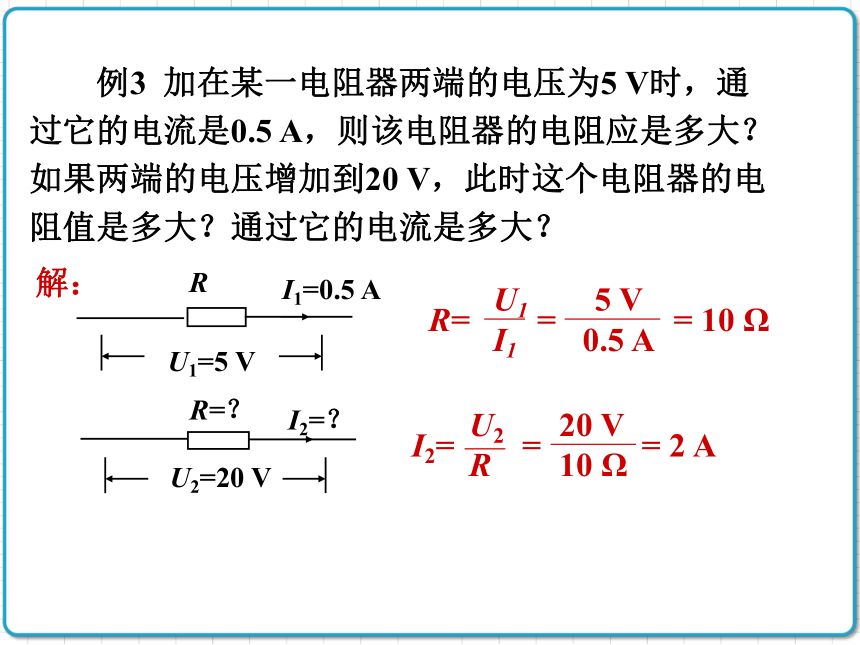

　　例3
加在某一电阻器两端的电压为5
V时，通过它的电流是0.5
A，则该电阻器的电阻应是多大？如果两端的电压增加到20
V，此时这个电阻器的电阻值是多大？通过它的电流是多大？
U2=20
V
R=？
I2=？
I1=0.5
A
R
U1=5
V
解：
I2=　　=　　　=
2
A
U2
R
20
V
10
Ω
R=　　=　　
　=
10
Ω
U1
I1
5
V
0.5
A

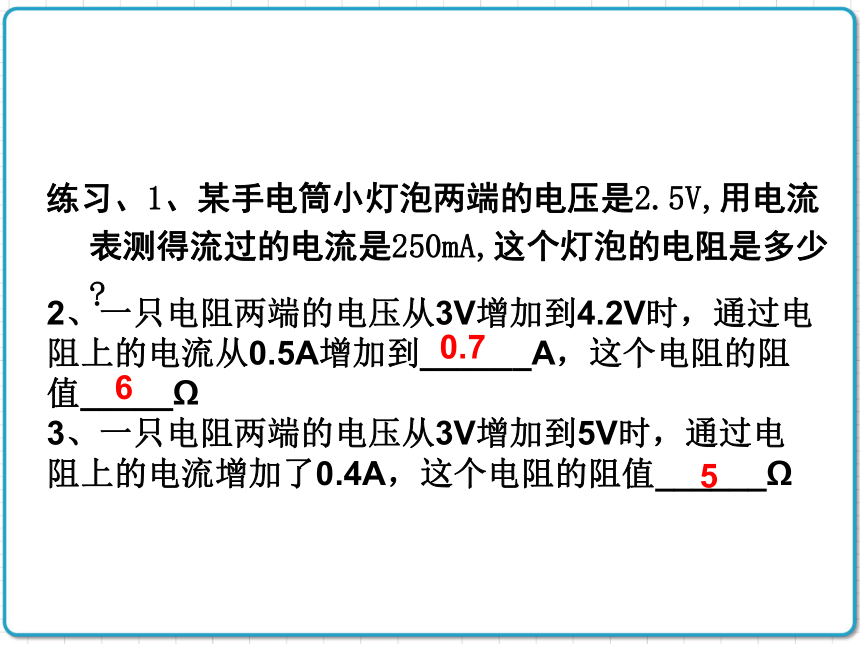

练习、1、某手电筒小灯泡两端的电压是2.5V,用电流表测得流过的电流是250mA,这个灯泡的电阻是多少?
2、一只电阻两端的电压从3V增加到4.2V时，通过电阻上的电流从0.5A增加到______A，这个电阻的阻值_____?
3、一只电阻两端的电压从3V增加到5V时，通过电阻上的电流增加了0.4A，这个电阻的阻值______?
0.7
6
5

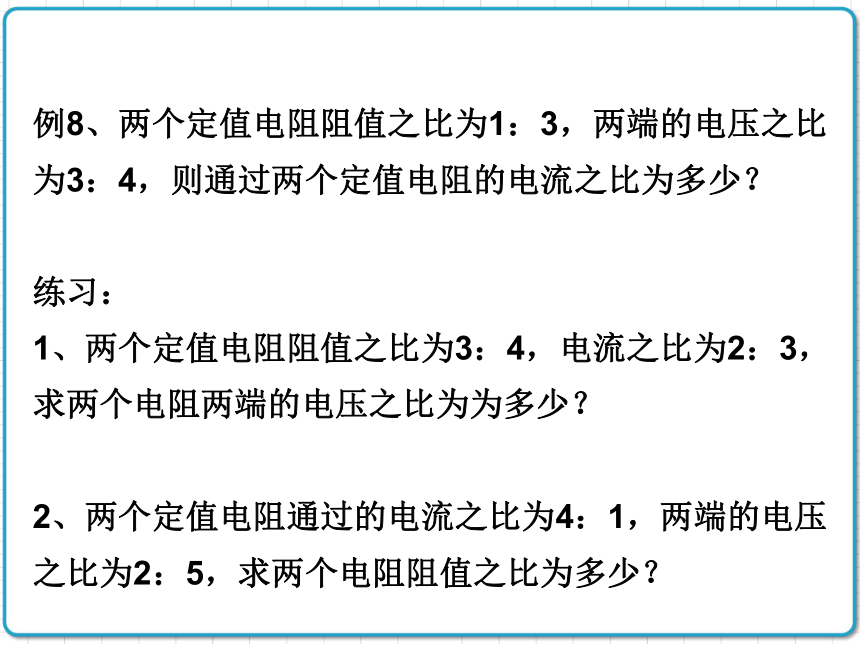

例8、两个定值电阻阻值之比为1：3，两端的电压之比为3：4，则通过两个定值电阻的电流之比为多少？
练习：
1、两个定值电阻阻值之比为3：4，电流之比为2：3，求两个电阻两端的电压之比为为多少？
2、两个定值电阻通过的电流之比为4：1，两端的电压之比为2：5，求两个电阻阻值之比为多少？
3．关于欧姆定律，下列叙述中正确的是(多选）
　　　　　　　　　　　　　　　　（
）
　　A．在相同电压下，导体的电流和电阻成反比
　　B．对同一个导体，导体中的电流和电压成正比
　　C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比
　　D．导体中的电流与导体两端的电压有关，也与导体的电阻有关
A
B
D
练一练
例题：如图两个电阻串联，已知R1=2?，R1两端的电压U1=3V,电源电压U=8V,求R2的阻值为多少？
练习
已知R1=2?，R2=10?，R1两端的电压U1=3V，求
（1）电路中的电流
（2）R2两端的电压U2
（3）电源的电压U
　　1．关于电流跟电压和电阻的关系，下列说法正确的是（
）
　A．导体的电阻越大，通过导体的电流越小
　B．导体的电阻越大，通过导体的电流越大
　C．导体两端的电压越大，导体的电阻越大，通过导体的电流也越大
　D．在导体两端的电压一定的情况下，导体的电阻越小，通过导体的电流越大
D
练一练
例题.
L1和L2并联，电源电压U=8V，
干路电流I=1.2A，通过灯L1的电流
I1=0.4A，求
（1）灯L2的电流
（2）灯L1和L2的电阻
练习、如图：已知灯L1的电阻R1=2?，
灯L2的电阻R2=3?，开关闭合后通过
R1的电流I1=1.5A，求
（1）通过灯L2的电流I2
（2）干路电流I
如何用一个电压表和一个已知电阻来测量某未知电阻?小红设计了图所示的电路，实验时，R1=40欧姆，在S闭合情况下，断开S1时电压表为2.0V，在闭合S1后为2.8V，电源电压不变，求被测电阻R2.
练习
1、?R1和R2串联电路中，已知电源电压为4.5V，测得R1的电流为0.2A，电压为2V;求R2的电流、电压和电阻。
2、?R1和R2串联电路中，已知R1=6Ω，R2=10Ω，当开关闭合时，连接在R1两端的电压表V1的示数为3V，求电源电压和电路中的电流大小。
3、R1和R2并联电路中，已知电源电压为10V，R1=?5Ω，R2=8Ω，求电路中干路以及各支路的电流分别为多少？
4、电路中电阻R和灯L并联，已知干路上电流表的示数为0.8A，R=5Ω，流过灯L的电流为0.3A,求灯L的电阻有多大？
5、一只电阻两端的电压从3V增加到4V时，通过电阻上的电流增加了0.2A，这个电阻的阻值______?
例1.一段导体加4伏的电压时，通过的电流为0.2A，此时导体的电阻_____?，加6V的电压时，通过导体的电流为______A,此时导体的电阻_____?,当导体两端电压为0时，通过导体的电流为_____A,导体的电阻为_____?.
例2、保持导体两端电压不变，改变导体的电阻，当导体电阻为5?时，通过的电流为1.2A;当导体电阻为10?时，通过导体中的电流为____A;通过导体中的电流为0.3A时，导体电阻为___?.
例3：一个灯泡工作的电阻为12?，当电压为2.4V时，求通过灯泡的电流____A,若通过灯泡的电流为0.25A,则小灯泡两端的电压为____V
例2：一个电烫斗的电阻是0.1KΩ，使用时流过的电流时2.1A，加电烫斗上的电压是多少？
解：
R＝0.1KΩ
＝0.1x103Ω
I＝2.1A
根据：
I＝U/R得：
U=IR＝2.1A
x0.1x103Ω＝210V
答：
加在电烫斗上的电压是210V。
8、欧姆定律的表达式
，变形后
，下列说法正确的有
。
A、导体的电阻与导体两端的电压成正比
B、导体的电阻与通过导体的电流成反比
C、导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
D、导体的电阻大小与导体两端的电压和通过的电流的大小无关
E、导体的电阻等于导体两端的电压与通过导体的电流的比值
Ι=
R=
DE
练
习
