电流的测量
第十五章
第４节
①房间灯泡中的电流约0.2A，等于
　　mA=
μA．
②半导体收音机电源的电流
约50
mA=　　A．
③计算器中电源的电流
约100μA=　　
A．
200
0.05
10-4

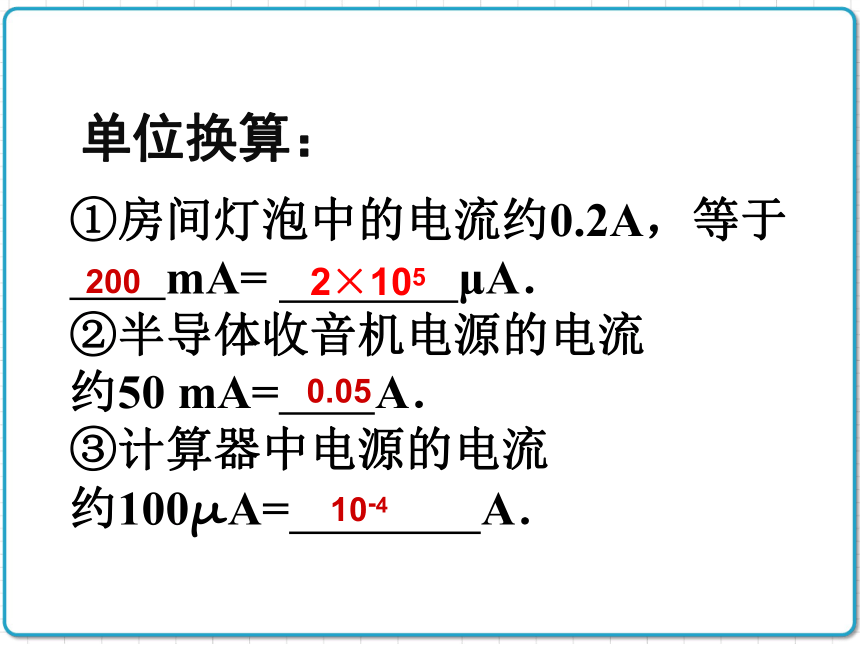

单位换算：
2×105
二、电流的测量

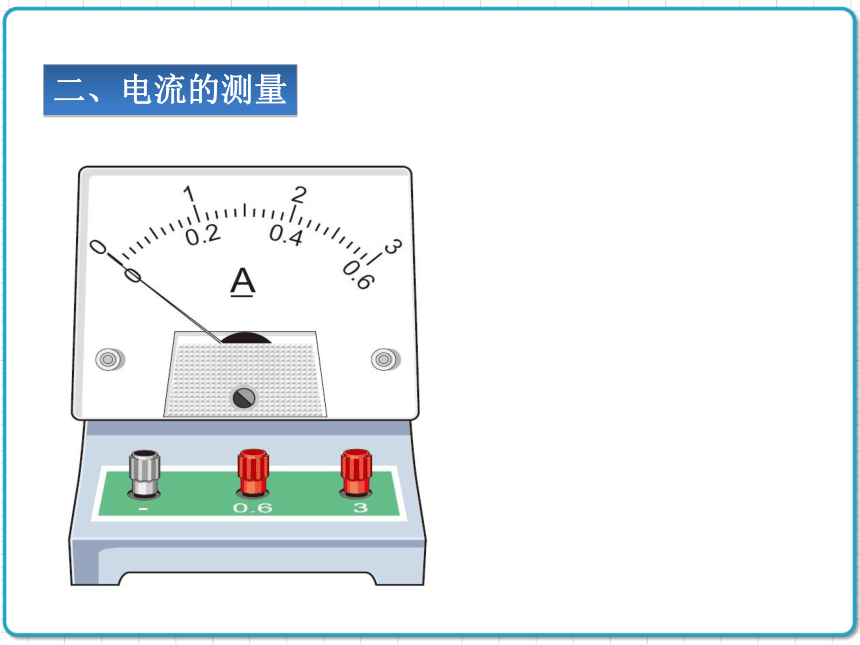

数值单位
指针
调零螺母
负接线柱
量程为0～0.6
A,
每大格0.2A，每小格0.02A。
量程为0～3
A，每大格1A，
每小格0.1A。
1.
电流表：
刻度盘
A
　　认识电流表
　　电流表的电路符号
正接线柱
测量电流的仪器。

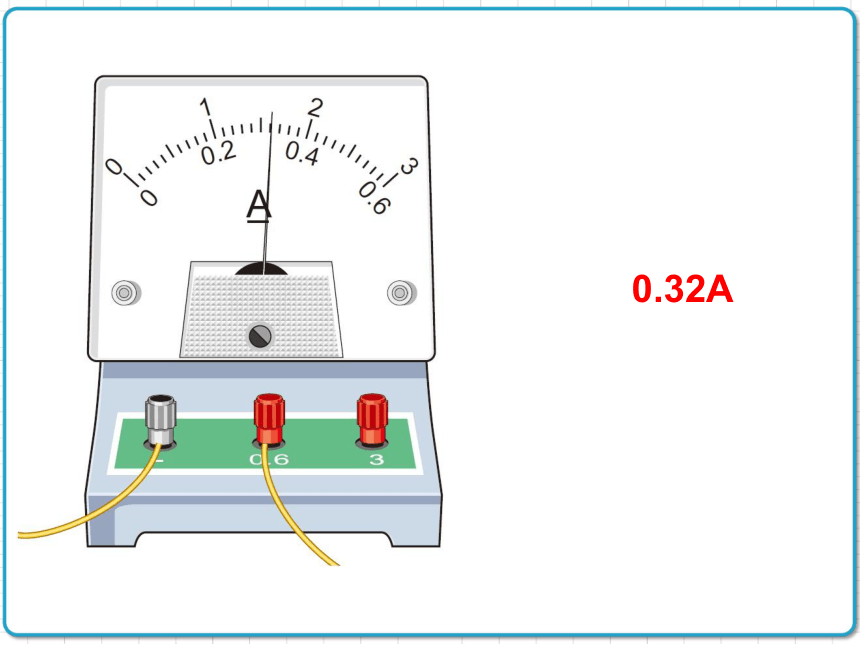

0.32A

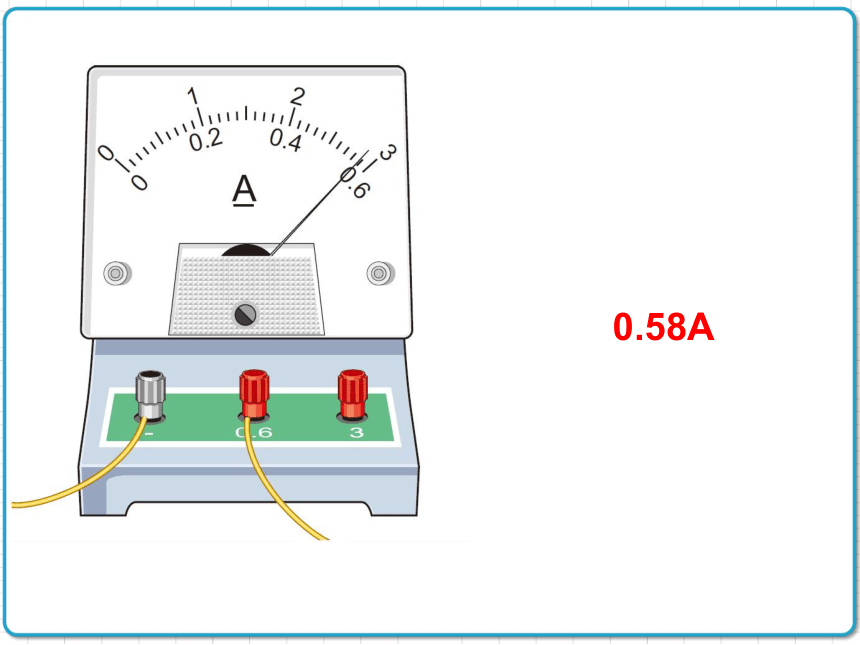

0.58A

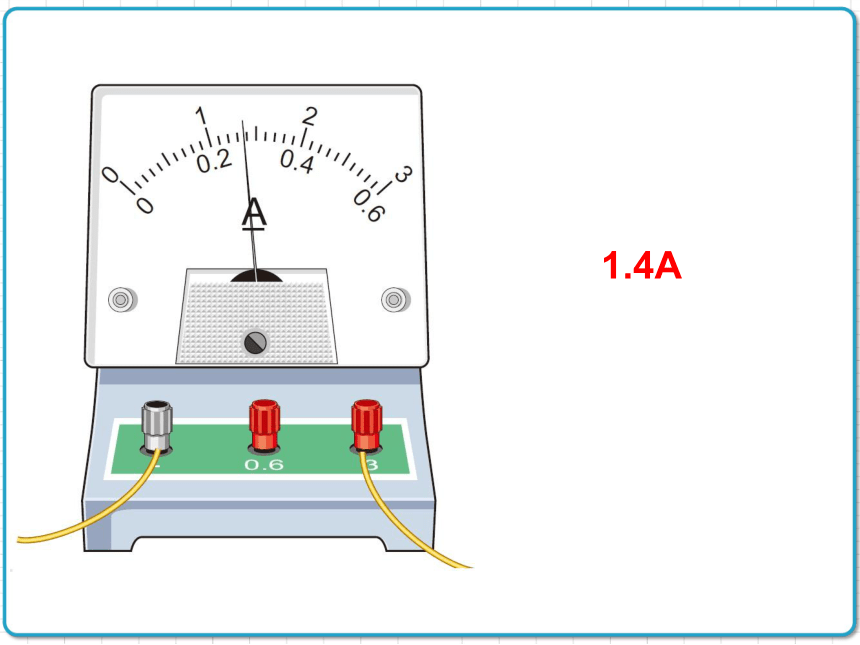

1.4A
2.

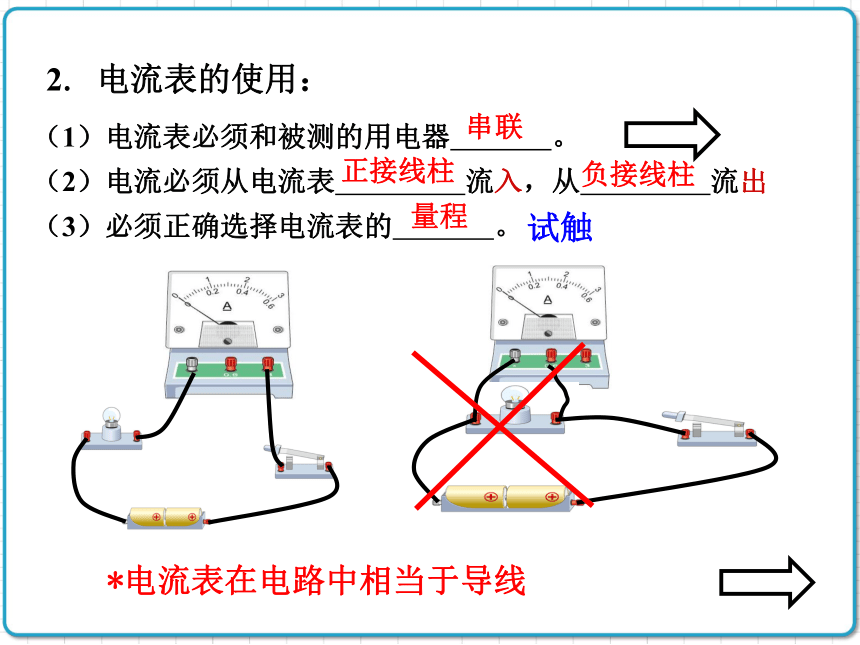

电流表的使用：
（1）电流表必须和被测的用电器
。
（2）电流必须从电流表
流入，从
流出
（3）必须正确选择电流表的
。　　
串联
正接线柱
负接线柱
量程
试触
电流表在电路中相当于导线
+
-
+
-

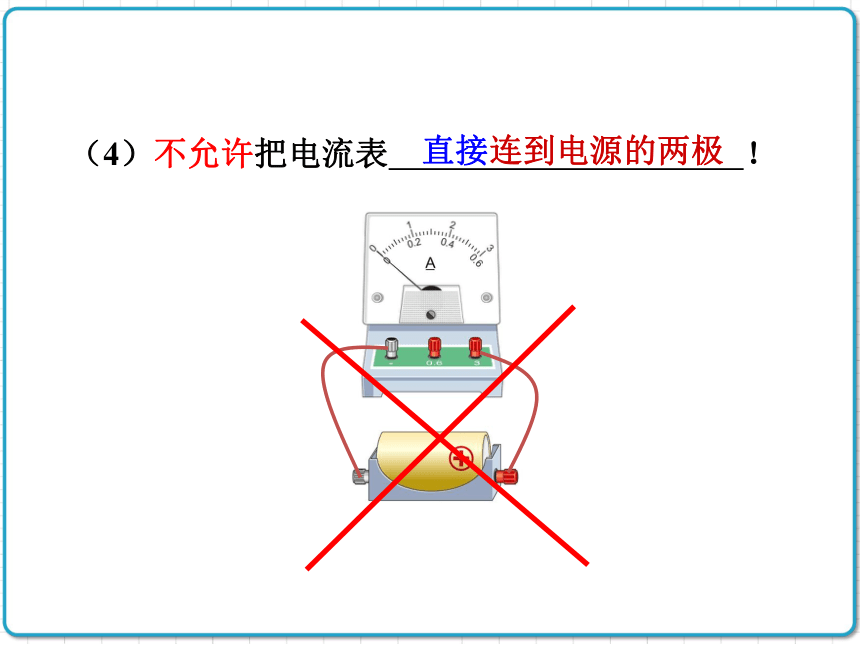

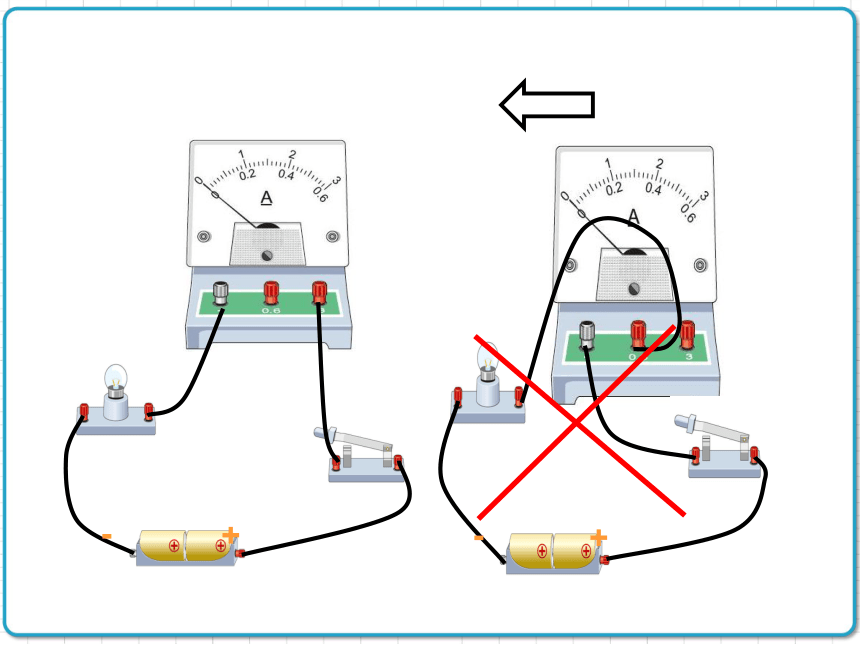

（4）不允许把电流表
！
直接连到电源的两极

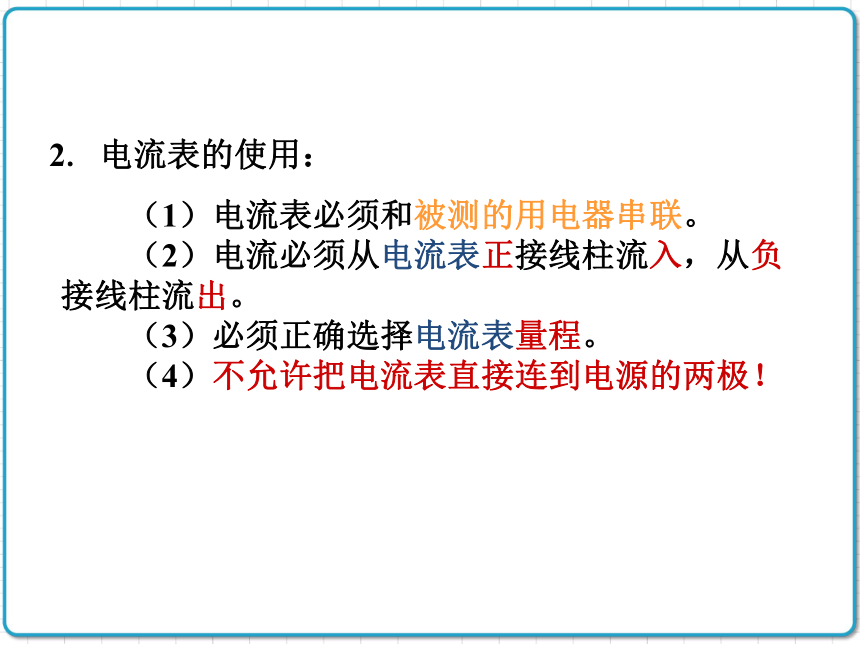

2.
电流表的使用：
　　（1）电流表必须和被测的用电器串联。
　　（2）电流必须从电流表正接线柱流入，从负接线柱流出。
　　（3）必须正确选择电流表量程。
　　（4）不允许把电流表直接连到电源的两极！

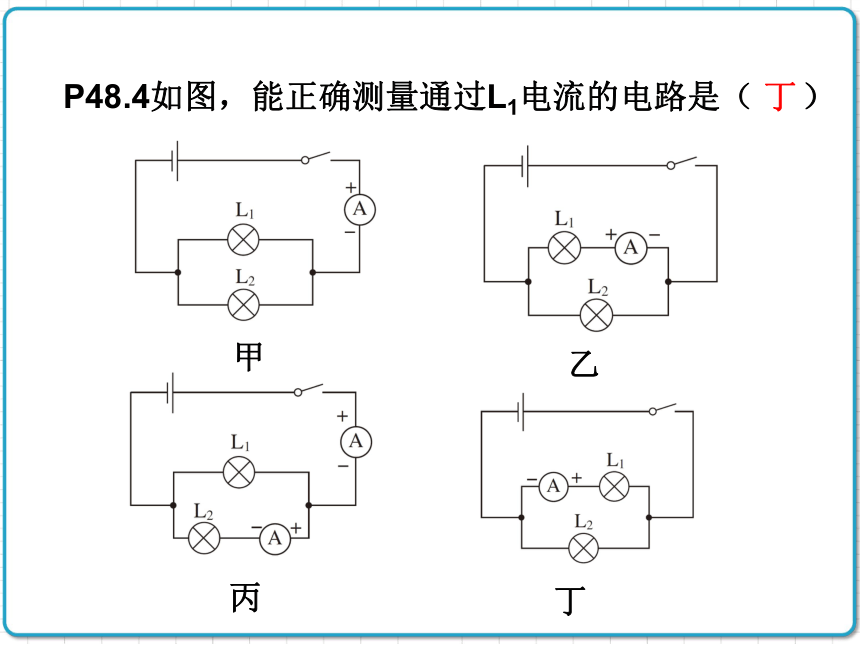

P48.4如图，能正确测量通过L1电流的电路是（
）
甲
乙
丙
丁
丁
　　以下电路中，电流表连接方法正确的是（
）
A
A
A
A
B
A
A
C
D
练一练
S
L
A
S
L
A
实验
　　改变电流表在电路中的位置，比较电流表两次示数。
　　想一想，两次电流表的示数相同说明什么？
在同一电路中，同一用电器流进的电流与流出的电流相等。
电流
的强弱
电流
的测量
课堂小结
如图所示的四个电路图中，电流表能测量并联电
路中通过灯L1电流的是（
）:
D
在图所示的电路中，电流表的连接正确的是(
):
C
第二课时
1、电流是表示
的物理量
用字母
表示
2、电流单位：
常用单位：
3、单位换算：
1A=
mA
1mA=
μA
1A=
μA
电流的强弱
电流强弱
;简称：
,符号：
。
I
安培
A
安
毫安（mA）、微安（μA）
103
103
106
手电筒的电流约200mA=
A=
μA
0.2
2×105
3.
电流表的读数：
0~0.6
A
0~3
A
0.02
A
0.1
A
量程
分度值
2.
电流表的使用规则：
　　（1）电流表必须和被测的用电器
。
　　（2）电流必须从电流表
流入，
从
流出。
　　（3）必须正确选择电流表
。
　　（4）不允许把电流表
！
串联
正接线柱
负接线柱
量程
直接连到电源的两极
读数：
2.4A
电流表的读数
0.36A
读数：
如图所示的四个电路图中，电流表能测量并联电
路中通过灯L1电流的是（
）:
D
在图所示的电路中，电流表的连接正确的是(
):
C
有0～0.6A和0～3A两个量程的电流表，小明在某次测量中使用0～0.6A量程，从0～3A量程的刻度盘上发现指针正好指在2.3A的刻度线上，则测得实际电流为（
）
A.0.43A
B.0.46A
C.0.7A
D.2.3A
B
　　1．根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
练一练
　2．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L1的电流（约1.1A），并画出电路图。
L2
L1
S
练一练
L2
L1
A
　　3．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5
A），并画出电路图。
L2
L1
S
L2
L1
A
练一练
　　开关控制
，电流表A1
测
的电流，电流表A2
测
的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
练一练
6．如图所示，用电流表测量通过灯L1的电流，其中电路正确的是（
）
C
7．如所示的电路中，灯泡L1、L2
联，电流表A测量的是通过灯泡
的电流。
并
L2
10．在如图所示的电路中，电流表
测通过L2的电流；电流表
测L1中的电流；电流表A1测的是通过
的电流。
A3
A2
干路或L1、L2
11．用电流表测量某一电路中的电流时，如用0～0.6A的量程，测得的结果为0.48A，如用0～3A的量程，测得的结果为0.52A，则该电路中的电流应该为（
）
A．0.48A
B．0.52A
C．0.5A
D．不能确定
A
甲的问题是：
；
乙的问题是：
；
丙的问题是：
。
练习
电流表正负接线柱接反了
电流表量程选大了
电流表量程选小了
大量程
0
3
6
9
小量程
某电流表有两个量程，只知道大量程是0～9A，小量程刻度未标明，王强为了探究电流表的小量程是多少，他先用大量程测一较小电流，
其示数如图所示，再改用小量程测同一电流。指针指在图乙的位置。
（1）他测得的电流值是
A。
（2）在下表中填写大量程数字相对应的小量程的数量
1.5
0
1
2
3
(3)小量程是
.
0～3A
分度值是
A
0.5
