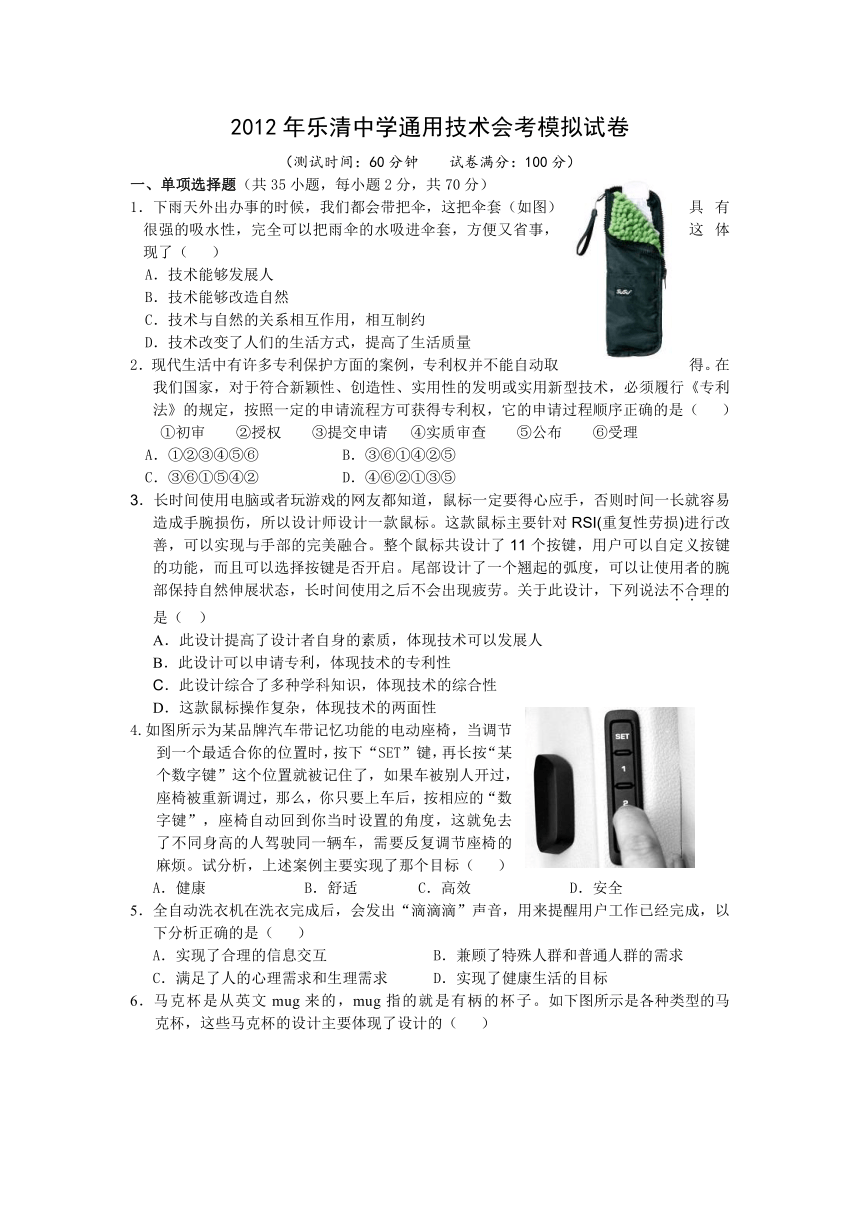

2012年乐清中学通用技术会考模拟试卷
（测试时间：60分钟 试卷满分：100分）
一、单项选择题（共35小题，每小题2分，共70分）
1．下雨天外出办事的时候，我们都会带把伞，这把伞套（如图）具有很强的吸水性，完全可以把雨伞的水吸进伞套，方便又省事，这体现了（ ）
A．技术能够发展人
B．技术能够改造自然
C．技术与自然的关系相互作用，相互制约
D．技术改变了人们的生活方式，提高了生活质量
2．现代生活中有许多专利保护方面的案例，专利权并不能自动取得。在我们国家，对于符合新颖性、创造性、实用性的发明或实用新型技术，必须履行《专利法》的规定，按照一定的申请流程方可获得专利权，它的申请过程顺序正确的是（ ）
①初审 ②授权 ③提交申请 ④实质审查 ⑤公布 ⑥受理
A．①②③④⑤⑥ B．③⑥①④②⑤
C．③⑥①⑤④② D．④⑥②①③⑤
3．长时间使用电脑或者玩游戏的网友都知道，鼠标一定要得心应手，否则时间一长就容易造成手腕损伤，所以设计师设计一款鼠标。这款鼠标主要针对RSI(重复性劳损)进行改善，可以实现与手部的完美融合。整个鼠标共设计了11个按键，用户可以自定义按键的功能，而且可以选择按键是否开启。尾部设计了一个翘起的弧度，可以让使用者的腕部保持自然伸展状态，长时间使用之后不会出现疲劳。关于此设计，下列说法不合理的是（ ）
A．此设计提高了设计者自身的素质，体现技术可以发展人
B．此设计可以申请专利，体现技术的专利性
C．此设计综合了多种学科知识，体现技术的综合性
D．这款鼠标操作复杂，体现技术的两面性
4.如图所示为某品牌汽车带记忆功能的电动座椅，当调节到一个最适合你的位置时，按下“SET”键，再长按“某个数字键”这个位置就被记住了，如果车被别人开过，座椅被重新调过，那么，你只要上车后，按相应的“数字键”，座椅自动回到你当时设置的角度，这就免去了不同身高的人驾驶同一辆车，需要反复调节座椅的麻烦。试分析，上述案例主要实现了那个目标（ ）
A．健康 B．舒适 C．高效 D．安全
5．全自动洗衣机在洗衣完成后，会发出“滴滴滴”声音，用来提醒用户工作已经完成，以下分析正确的是（ ）
A．实现了合理的信息交互 B．兼顾了特殊人群和普通人群的需求
C．满足了人的心理需求和生理需求 D．实现了健康生活的目标

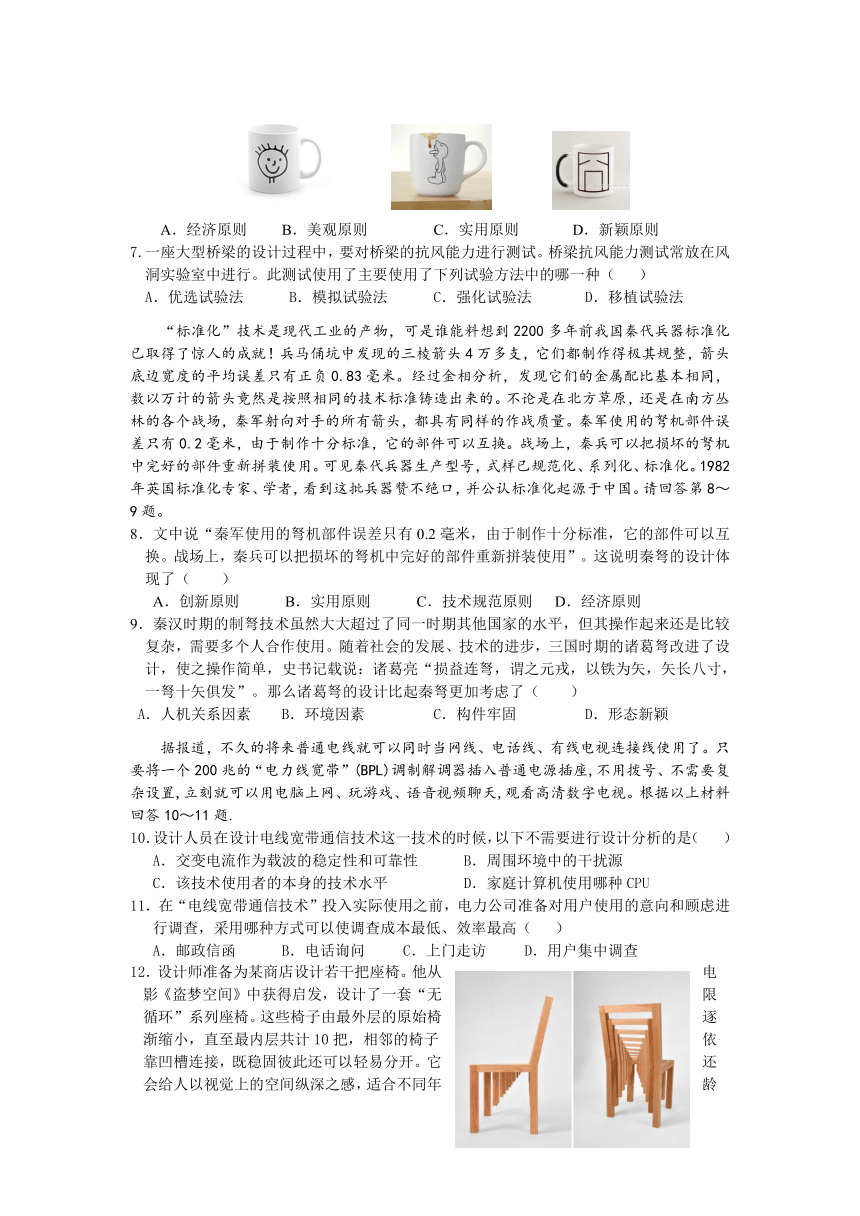

6．马克杯是从英文mug来的，mug指的就是有柄的杯子。如下图所示是各种类型的马克杯，这些马克杯的设计主要体现了设计的（ ）
A．经济原则 B．美观原则 C．实用原则 D．新颖原则
7.一座大型桥梁的设计过程中，要对桥梁的抗风能力进行测试。桥梁抗风能力测试常放在风洞实验室中进行。此测试使用了主要使用了下列试验方法中的哪一种（ ）
A．优选试验法 B．模拟试验法 C．强化试验法 D．移植试验法
“标准化”技术是现代工业的产物，可是谁能料想到2200多年前我国秦代兵器标准化已取得了惊人的成就！兵马俑坑中发现的三棱箭头4万多支，它们都制作得极其规整，箭头底边宽度的平均误差只有正负0.83毫米。经过金相分析，发现它们的金属配比基本相同，数以万计的箭头竟然是按照相同的技术标准铸造出来的。不论是在北方草原，还是在南方丛林的各个战场，秦军射向对手的所有箭头，都具有同样的作战质量。秦军使用的弩机部件误差只有0.2毫米，由于制作十分标准，它的部件可以互换。战场上，秦兵可以把损坏的弩机中完好的部件重新拼装使用。可见秦代兵器生产型号，式样已规范化、系列化、标准化。1982年英国标准化专家、学者，看到这批兵器赞不绝口，并公认标准化起源于中国。请回答第8～9题。
8．文中说“秦军使用的弩机部件误差只有0.2毫米，由于制作十分标准，它的部件可以互换。战场上，秦兵可以把损坏的弩机中完好的部件重新拼装使用”。这说明秦弩的设计体现了（ ）
A．创新原则 B．实用原则 C．技术规范原则 D．经济原则
9．秦汉时期的制弩技术虽然大大超过了同一时期其他国家的水平，但其操作起来还是比较复杂，需要多个人合作使用。随着社会的发展、技术的进步，三国时期的诸葛弩改进了设计，使之操作简单，史书记载说：诸葛亮“损益连弩，谓之元戎，以铁为矢，矢长八寸，一弩十矢俱发”。那么诸葛弩的设计比起秦弩更加考虑了（ ）
A．人机关系因素 B．环境因素 C．构件牢固 D．形态新颖
据报道，不久的将来普通电线就可以同时当网线、电话线、有线电视连接线使用了。只要将一个200兆的“电力线宽带”(BPL)调制解调器插入普通电源插座,不用拨号、不需要复杂设置,立刻就可以用电脑上网、玩游戏、语音视频聊天,观看高清数字电视。根据以上材料回答10～11题.
10．设计人员在设计电线宽带通信技术这一技术的时候，以下不需要进行设计分析的是（ ）
A．交变电流作为载波的稳定性和可靠性 B．周围环境中的干扰源
C．该技术使用者的本身的技术水平 D．家庭计算机使用哪种CPU
11．在“电线宽带通信技术”投入实际使用之前，电力公司准备对用户使用的意向和顾虑进行调查，采用哪种方式可以使调查成本最低、效率最高（ ）
A．邮政信函 B．电话询问 C．上门走访 D．用户集中调查
12．设计师准备为某商店设计若干把座椅。他从电影《盗梦空间》中获得启发，设计了一套“无限循环”系列座椅。这些椅子由最外层的原始椅逐渐缩小，直至最内层共计10把，相邻的椅子依靠凹槽连接，既稳固彼此还可以轻易分开。它还会给人以视觉上的空间纵深之感，适合不同年龄段人使用。该设计师的构思方法属于（ ）
A．模仿法 B．联想法
C．奇特构思法 D．草图法

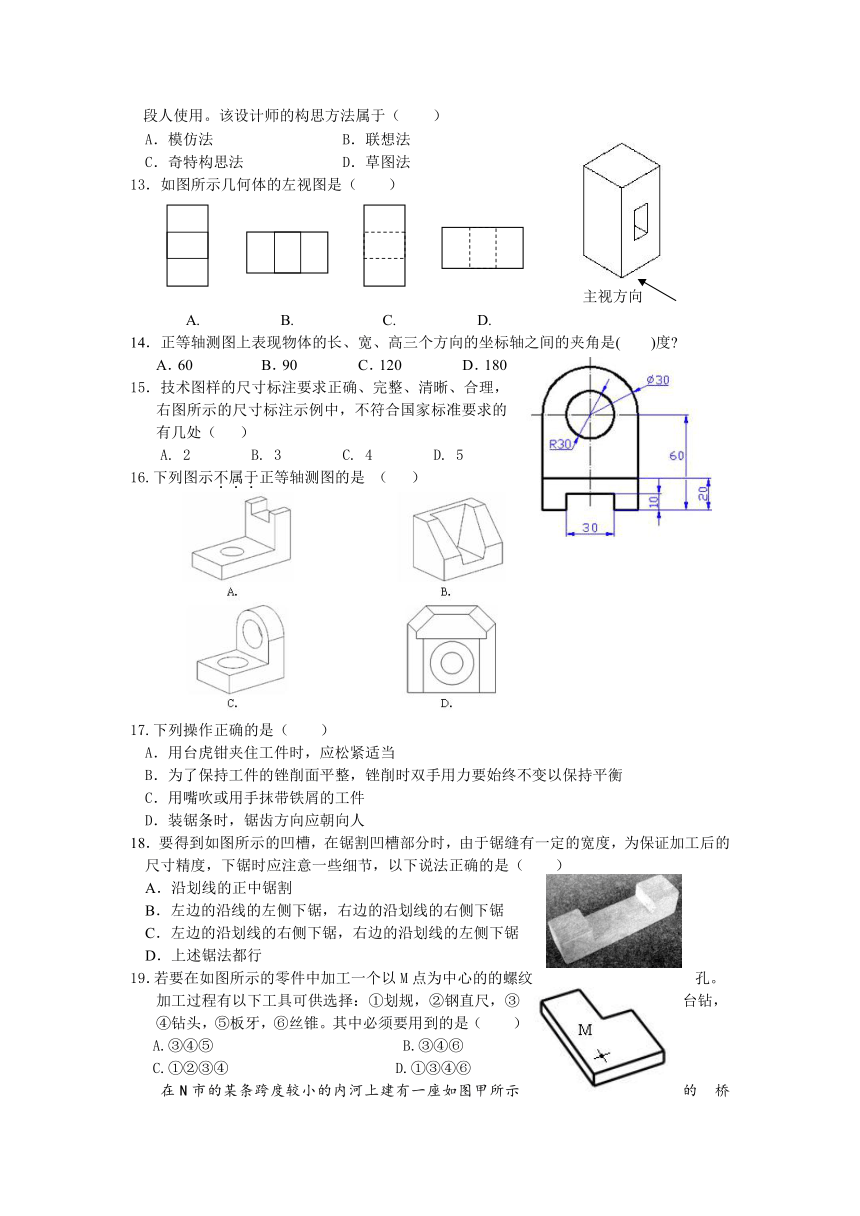

13．如图所示几何体的左视图是（ ）
14．正等轴测图上表现物体的长、宽、高三个方向的坐标轴之间的夹角是( )度
A．60 B．90 C．120 D．180
15．技术图样的尺寸标注要求正确、完整、清晰、合理，右图所示的尺寸标注示例中，不符合国家标准要求的有几处（ ）
A. 2 B. 3 C. 4 D. 5
16.下列图示不属于正等轴测图的是 （ ）
17.下列操作正确的是（ ）
A．用台虎钳夹住工件时，应松紧适当
B．为了保持工件的锉削面平整，锉削时双手用力要始终不变以保持平衡
C．用嘴吹或用手抹带铁屑的工件
D．装锯条时，锯齿方向应朝向人
18．要得到如图所示的凹槽，在锯割凹槽部分时，由于锯缝有一定的宽度，为保证加工后的尺寸精度，下锯时应注意一些细节，以下说法正确的是（ ）
A．沿划线的正中锯割
B．左边的沿线的左侧下锯，右边的沿划线的右侧下锯
C．左边的沿划线的右侧下锯，右边的沿划线的左侧下锯
D．上述锯法都行
19．若要在如图所示的零件中加工一个以M点为中心的的螺纹孔。加工过程有以下工具可供选择：①划规，②钢直尺，③台钻，④钻头，⑤板牙，⑥丝锥。其中必须要用到的是（ ）
A.③④⑤ B.③④⑥
C.①②③④ D.①③④⑥

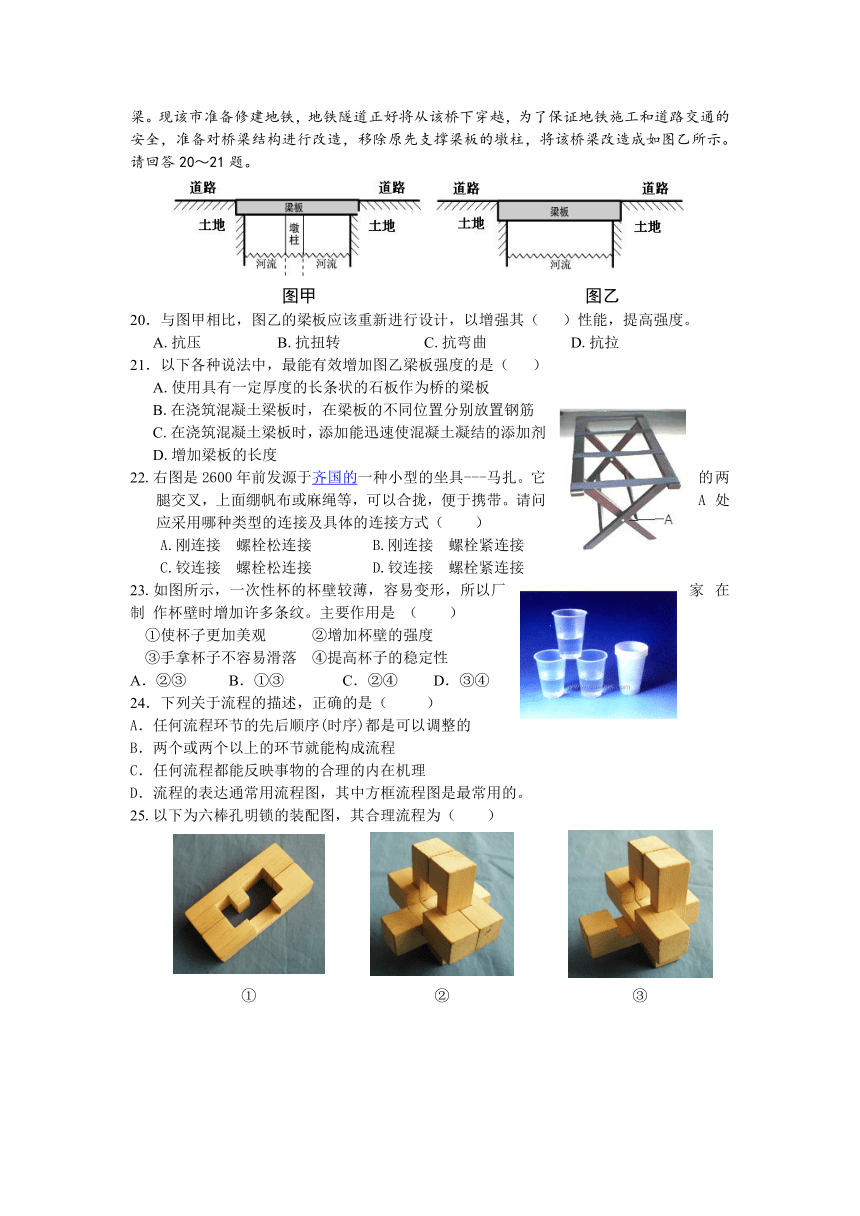

在N市的某条跨度较小的内河上建有一座如图甲所示的桥梁。现该市准备修建地铁，地铁隧道正好将从该桥下穿越，为了保证地铁施工和道路交通的安全，准备对桥梁结构进行改造，移除原先支撑梁板的墩柱，将该桥梁改造成如图乙所示。请回答20～21题。
图甲 图乙
20．与图甲相比，图乙的梁板应该重新进行设计，以增强其（ ）性能，提高强度。
A.抗压 B.抗扭转 C.抗弯曲 D.抗拉
21．以下各种说法中，最能有效增加图乙梁板强度的是（ ）
A.使用具有一定厚度的长条状的石板作为桥的梁板
B.在浇筑混凝土梁板时，在梁板的不同位置分别放置钢筋
C.在浇筑混凝土梁板时，添加能迅速使混凝土凝结的添加剂
D.增加梁板的长度
22.右图是2600年前发源于齐国的一种小型的坐具 ( http: / / www.21cnjy.com / " \o "欢迎登陆21世纪教育网" \t "_blank )---马扎。它的两腿交叉，上面绷帆布或麻绳等，可以合拢，便于携带。请问A处应采用哪种类型的连接及具体的连接方式（ ）
A.刚连接 螺栓松连接 B.刚连接 螺栓紧连接
C.铰连接 螺栓松连接 D.铰连接 螺栓紧连接
23.如图所示，一次性杯的杯壁较薄，容易变形，所以厂家在制 作杯壁时增加许多条纹。主要作用是 （ ）
①使杯子更加美观 ②增加杯壁的强度
③手拿杯子不容易滑落 ④提高杯子的稳定性
A．②③ B．①③ C．②④ D．③④
24．下列关于流程的描述，正确的是（ ）
A．任何流程环节的先后顺序(时序)都是可以调整的
B．两个或两个以上的环节就能构成流程
C．任何流程都能反映事物的合理的内在机理
D．流程的表达通常用流程图，其中方框流程图是最常用的。

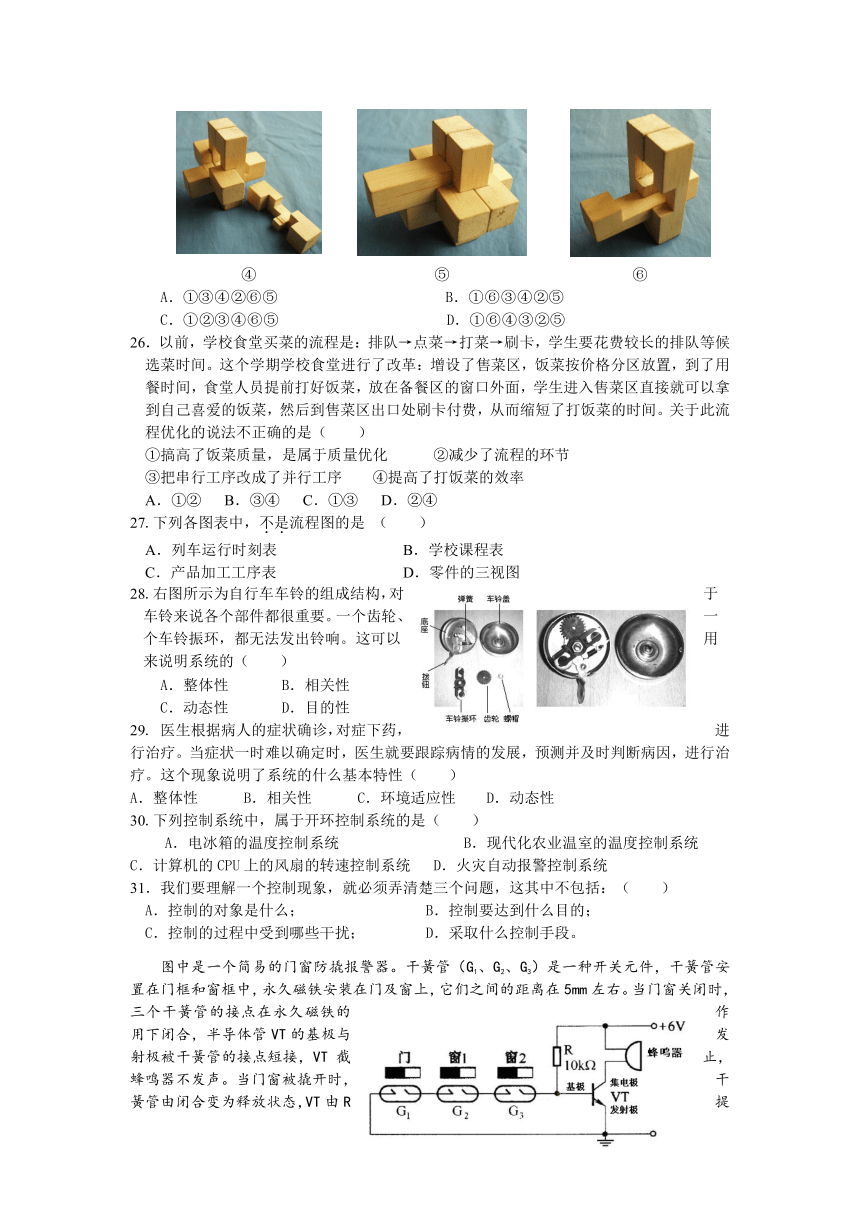

25.以下为六棒孔明锁的装配图，其合理流程为（ ）
① ② ③
④ ⑤ ⑥
A．①③④②⑥⑤ B．①⑥③④②⑤
C．①②③④⑥⑤ D．①⑥④③②⑤
26．以前，学校食堂买菜的流程是：排队→点菜→打菜→刷卡，学生要花费较长的排队等候选菜时间。这个学期学校食堂进行了改革：增设了售菜区，饭菜按价格分区放置，到了用餐时间，食堂人员提前打好饭菜，放在备餐区的窗口外面，学生进入售菜区直接就可以拿到自己喜爱的饭菜，然后到售菜区出口处刷卡付费，从而缩短了打饭菜的时间。关于此流程优化的说法不正确的是（ ）
①搞高了饭菜质量，是属于质量优化 ②减少了流程的环节
③把串行工序改成了并行工序 ④提高了打饭菜的效率
A．①② B．③④ C．①③ D．②④
27.下列各图表中，不是流程图的是 （ ）
A．列车运行时刻表 B．学校课程表
C．产品加工工序表 D．零件的三视图
28.右图所示为自行车车铃的组成结构，对于车铃来说各个部件都很重要。一个齿轮、一个车铃振环，都无法发出铃响。这可以用来说明系统的（ ）
A．整体性 B．相关性
C．动态性 D．目的性
29. 医生根据病人的症状确诊，对症下药，进行治疗。当症状一时难以确定时，医生就要跟踪病情的发展，预测并及时判断病因，进行治疗。这个现象说明了系统的什么基本特性（ ）
A．整体性 B．相关性 C．环境适应性 D．动态性
30.下列控制系统中，属于开环控制系统的是（ ）
A．电冰箱的温度控制系统 B．现代化农业温室的温度控制系统
C．计算机的CPU上的风扇的转速控制系统 D．火灾自动报警控制系统
31．我们要理解一个控制现象，就必须弄清楚三个问题，这其中不包括：（ ）
A．控制的对象是什么； B．控制要达到什么目的；
C．控制的过程中受到哪些干扰； D．采取什么控制手段。
图中是一个简易的门窗防撬报警器。干簧管（G1、G2、G3）是一种开关元件，干簧管安置在门框和窗框中，永久磁铁安装在门及窗上，它们之间的距离在5mm左右。当门窗关闭时，三个干簧管的接点在永久磁铁的作用下闭合，半导体管VT的基极与发射极被干簧管的接点短接，VT 截止，蜂鸣器不发声。当门窗被撬开时，干簧管由闭合变为释放状态，VT由R提供基极电流而导通，蜂鸣器工作发出报警声响。回答32-35题。
32．该门窗防撬报警控制系统是（ ）
A．开环控制系统 人工控制系统 B．闭环控制系统 人工控制系统
C．开环控制系统 自动控制系统 D．闭环控制系统 自动控制系统
33．门窗被撬开是控制系统的（ ）
A．输入量 B．控制量 C．输出量 D．偏差量
34．VT是这个控制系统的（ ）
A．控制器 B．执行器 C．比较器 D．被控对象
35．以下对该系统的描述中，正确的是（ ）
A．三个干簧管中任何一个释放都会引起报警
B．三个干簧管必须同时释放才会引起报警
C．如果干簧管发生断路则不能发出警报
D．如果干簧管被短路则会一直发出警报
二、作图读图题（共6分）
36．根据立体图，补全主视图和左视图中所缺漏的图线。
三、分析评价题（共2小题，第37题6分，第38题6分，共12分）
37. 对于腿部残疾或受伤的人而言，拐杖是必不可少的，但是相比轮椅而言，拐杖要费力的多，尤其是走累了要休息一下的时候更是麻烦。如果能够把拐杖变成椅子该多好！设计师Yong Rok Kim听取了腿部有疾患的病人的诉苦，特意设计了这个“拐杖椅”来帮助他们更快地恢复体质。
①这副拐杖可以一分为二，行走的时候，是两个单独的拐杖，停下来休息的时候，又可以合到一起靠在路边墙面上，两只拐杖的结合部位就充当一个临时的小椅子，可以让病人停下来休息一下受伤的那条腿。
②拐杖上部的臂托可做垂直调整，使用者即使手掌滑脱，亦可依靠臂托的支撑而稳固身体。
③加强型中心管，提供了良好的支撑力。
④消音管套避免金属摩擦，减少嘈杂声音及回音。
⑤防滑橡胶脚垫，提供良好地面接触能力，内藏金属补强片，增强耐用性。
⑥拐杖的底部也可以进行伸缩的调节。
请根据上述特点回答以下问题（在“ ▲ ”处填写合适的序号）；
(1)实现了人机关系高效目标的有 ▲ ；
(2)实现了人机关系舒适目标的有 ▲ 、 ▲ ；
(3)实现了人机关系安全目标的有 ▲ 、 ▲ 、 ▲ 。
38. 电加热炉原理如图所示,其中热电偶能够把温度信号转换成电信号，它所处环境的温度越高，则产生的电压UBC越大。若温度低时，UAB>0，电动机正转，带动P向上运动；若温度高时，UAB<0，电动机反转，带动P向下运动。
（1）该温度控制系统中，虚线框中的部分起的作用是 ▲
A.设定给定量 B.检测被控量
C.反馈被控量 D.比较给定量和被控量
（2）请把该电加热炉温度控制系统框图补充完整。
四、技术应用题（共12分）
张明敏同学家的花园里种了许多花卉，为了有更多的空间摆放花盆，张明敏的爸爸决定购买几个如图所示的花盆架，为了保证质量，张明敏的爸爸让张明敏设计一个简易的试验方案来检验花盆架的稳定性和强度。花盆架上要摆放8个花盆，每个花盆最重不超过2千克。
(1)分别用示意图表示试验方法，必要时可用文字说明。（给定待测花盆架1个，1Kg铁饼若干，其余辅助材料自定）
(2)如果花盆架强度不够，可能损坏的部位有哪些（在图中标出）？请提出两点改进措施？
2012年乐清中学通用技术会考模拟答题卷
一、单项选择题（共35小题，每小题2分，共70分）
题号 1 2 3 4 5 6 7 8 9 10
答案
题号 11 12 13 14 15 16 17 18 19 20
答案
题号 21 22 23 24 25 26 27 28 29 30
答案
题号 31 32 33 34 35
答案
二、作图读图题（共6分）
三、分析评价题（共2小题，第37题4分，第38题6分，共10分）
37．(6分)（1）_________； (2) _________ 、__________；
（3）__________、__________、__________。
38.（6分）（1）_________；（2分）
（2）给定量：__________、被控对象：__________、被控量：__________、
检测装置：__________、。
（1）试验方案的示意图及必要的文字说明
四、技术应用题（共12分）
(2) 可能损坏的部位有哪些（在“测强度”图中标出）
措施：①__________________________________________________________ ；
②___________________________________________________________。
2012年乐清中学通用技术会考模拟答案
一、单项选择题（共35小题，每小题2分，共70分）
题号 1 2 3 4 5 6 7 8 9 10
答案 D C D C A B B C A D
题号 11 12 13 14 15 16 17 18 19 20
答案 B B C C C D A C B C
题号 21 22 23 24 25 26 27 28 29 30
答案 B C A D B C D A D D
题号 31 32 33 34 35
答案 C C A B A
二、作图读图题（共6分）
每条线2分
三、分析评价题（共2小题，第37题6分，第38题6分，共12分）
37、(1)① (2)④⑥ (3)②③⑤
38．（1）A （2分）
（2）给定量：给定温度 被控对象：电炉 被控量：电炉内实际温度 检测装置：热电偶。
39．
（２）如图所示的画圈点是容易损坏的部位。(2分)
改进措施：(4分)
①采用焊接的方式进行连接。
②采用强度更好的材料。
主视方向
