16.1电压同步测试2021—2022学年人教版九年级物理全一册（含答案）

16.1
电压

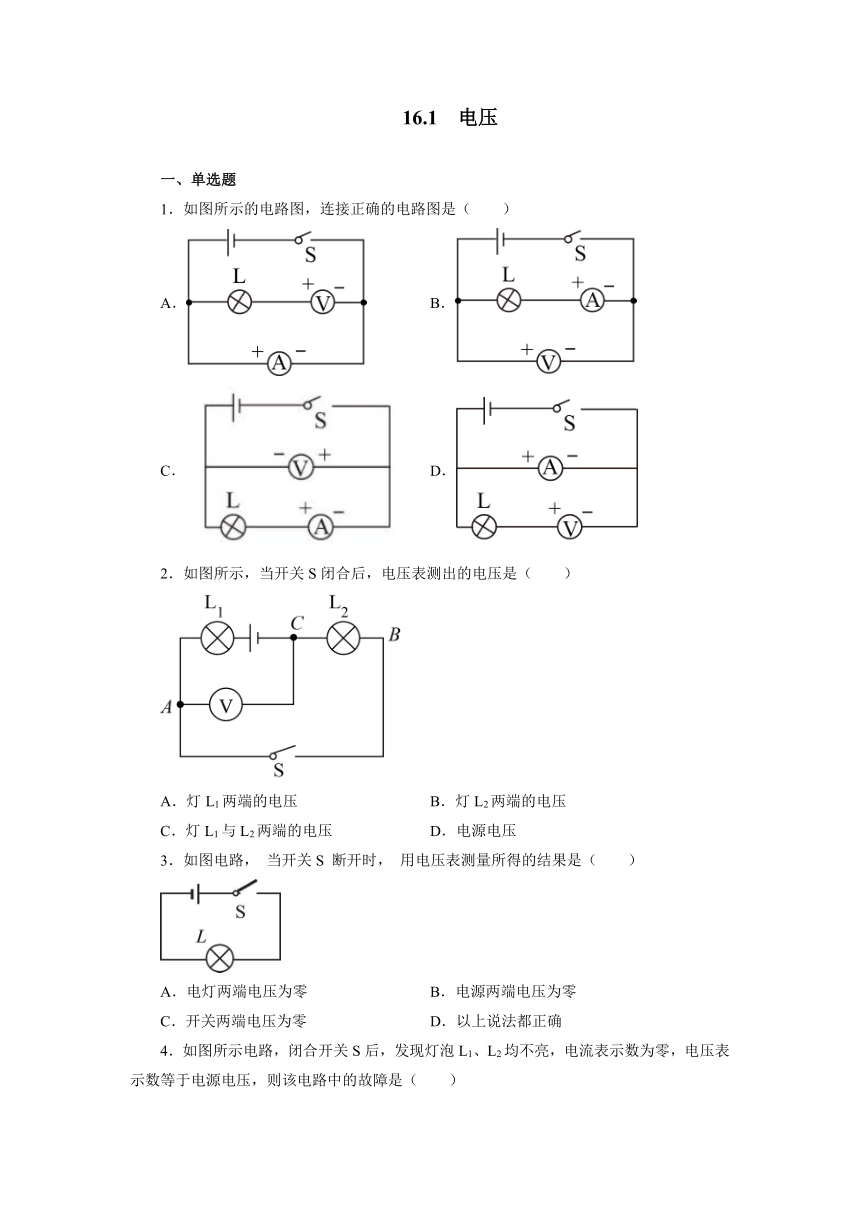

一、单选题
1．如图所示的电路图，连接正确的电路图是（　　）
A．
B．
C．
D．
2．如图所示，当开关S闭合后，电压表测出的电压是（　　）
A．灯L1两端的电压
B．灯L2两端的电压
C．灯L1与L2两端的电压
D．电源电压
3．如图电路，
当开关S
断开时，
用电压表测量所得的结果是（　　）
A．电灯两端电压为零
B．电源两端电压为零
C．开关两端电压为零
D．以上说法都正确

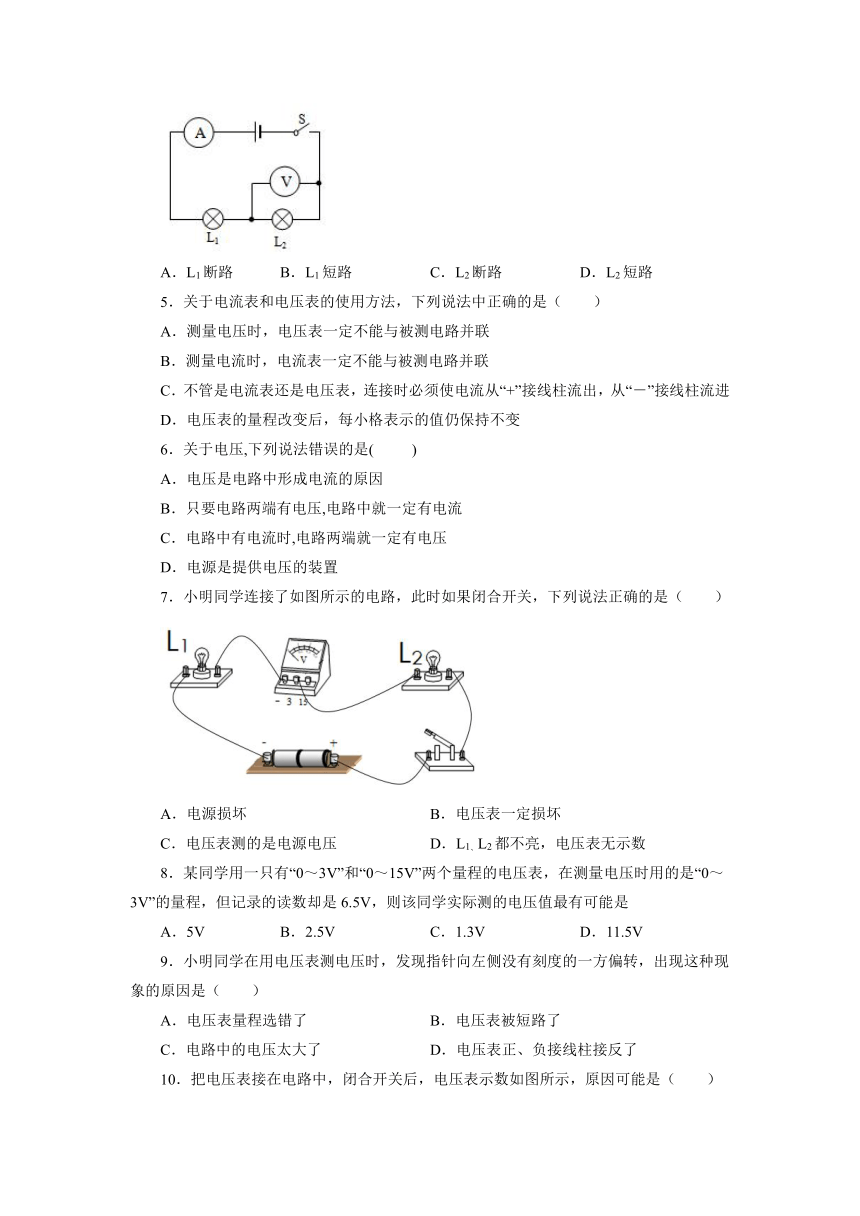

4．如图所示电路，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（　　）
A．L1断路
B．L1短路
C．L2断路
D．L2短路
5．关于电流表和电压表的使用方法，下列说法中正确的是（　　）
A．测量电压时，电压表一定不能与被测电路并联
B．测量电流时，电流表一定不能与被测电路并联
C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“－”接线柱流进
D．电压表的量程改变后，每小格表示的值仍保持不变
6．关于电压,下列说法错误的是(
)
A．电压是电路中形成电流的原因
B．只要电路两端有电压,电路中就一定有电流
C．电路中有电流时,电路两端就一定有电压
D．电源是提供电压的装置
7．小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（　　）
A．电源损坏
B．电压表一定损坏
C．电压表测的是电源电压
D．L1、L2都不亮，电压表无示数
8．某同学用一只有“0～3V”和“0～15V”两个量程的电压表，在测量电压时用的是“0～3V”的量程，但记录的读数却是6.5V，则该同学实际测的电压值最有可能是
A．5V
B．2.5V
C．1.3V
D．11.5V
9．小明同学在用电压表测电压时，发现指针向左侧没有刻度的一方偏转，出现这种现象的原因是（
）
A．电压表量程选错了
B．电压表被短路了
C．电路中的电压太大了
D．电压表正、负接线柱接反了
10．把电压表接在电路中，闭合开关后，电压表示数如图所示，原因可能是（
）
A．电压表的量程选择过小
B．电压表的“+”“-”接线柱接反了
C．电压表被短路了
D．电压表的量程选择过大
二、填空题
11．电压的基本单位是______，几个常见电压值：一节干电池电压为1.5V；一块铅蓄电池电压为2V；中国家庭电路电压为______；对人体的安全电压不高于______。
12．电压表使用规则：①电压表要__联在被测电路两端；②让电流从电压表___________接线柱流进，从______接线柱流出；③被测电压不要超过电压表的___________；④电压表可以直接________联在电源两极上．
13．图1中电压表的示数为________V；图2中电压表的示数是________V．
14．如图所示的电路中，闭合开关S后，两灯均发光，则甲是______表，乙是______表（均选填“电流”或“电压”）
15．在探究串联电路的电压关系时，小明使用的实验电路如图所示。他先用电压表正确地测量了灯泡L1两端的电压，为了测量灯泡
L2两端的电压，他想将电压表接A
点的一端导线改接到电路
C
点，而保持电压表
B点不动，你认为这种接法是______（选填正确/不正确）的，理由是______
。
16．学校实验室的电压表的三个接线柱标有“﹣”“3”“15”，实验时，若把“﹣”“15”两个接线柱接入电路，则表盘上的每个大格表示________V，每个小格表示________V；若把“﹣”“3”两个接线柱接入电路，则表盘上每个大格表示________V，每个小格表示________V．
17．使用电压表前要观察它的________和________．电压表应与被测用电器________，使电流从________接线柱流入，从________接线柱流出，电压表可以与电源直接连接，此时测的是________电压.
18．如图所示，用电压表测量小灯泡两端的电压，结合电压表使用说明，指出甲、乙、丙三图中电压表的使用错误．
（1）甲图：
______
．
（2）乙图：
______
．
（3）丙图：
______
．
试卷第4页，总4页
参考答案
1．B
2．B
3．A
4．C
5．B
6．B
7．C
8．C
9．D
10．A
11．伏特
220V
36V
12．并
“_+_”
“__—__”
量程
并
13．7.5
2.2
14．电流
电压
15．不正确
直接改会导致电压表的正负接线柱接反
16．50.510.1
17．量程
分度值
并联
正
负
电源
18．电压表串联在电路中
电压表的正负接线柱接反了
电压表的量程选择太大
