第4节
欧姆定律在串、并联电路中的应用
4.
并联电路各用电器两端的电压
。

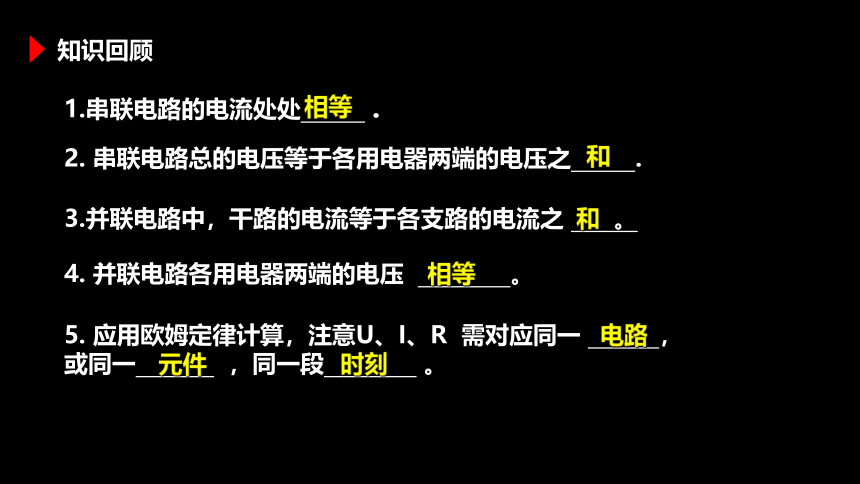

知识回顾
1.串联电路的电流处处
.
2.
串联电路总的电压等于各用电器两端的电压之
.
3.并联电路中，干路的电流等于各支路的电流之
。
相等
相等
和
和
5.
应用欧姆定律计算，注意U、I、R
需对应同一
，
或同一
，同一段
。
电路
元件
时刻

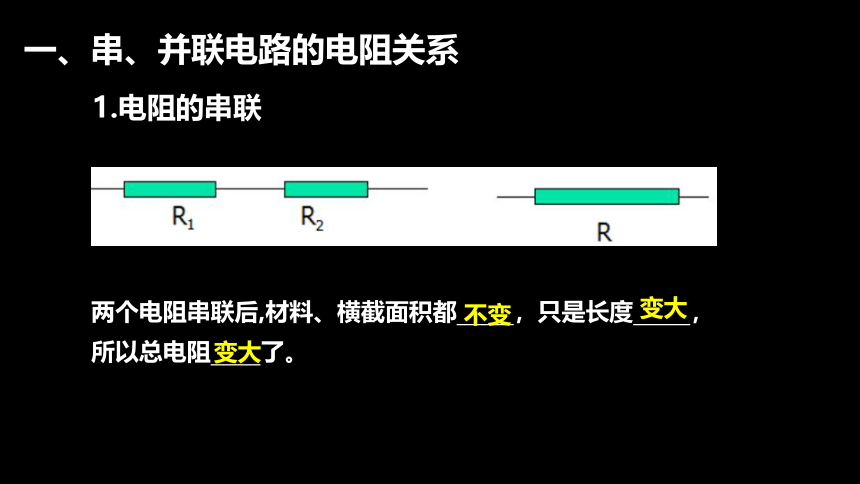

一、串、并联电路的电阻关系
1.电阻的串联
两个电阻串联后,材料、横截面积都
，只是长度
，所以总电阻
了。
不变
变大
变大

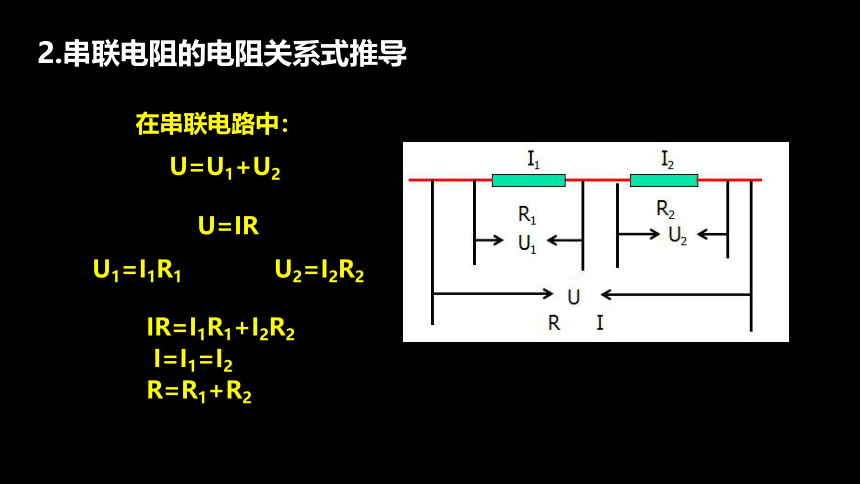

2.串联电阻的电阻关系式推导
在串联电路中：
U=U1+U2
U=IR
U1=I1R1
U2=I2R2
IR=I1R1+I2R2
I=I1=I2
R=R1+R2

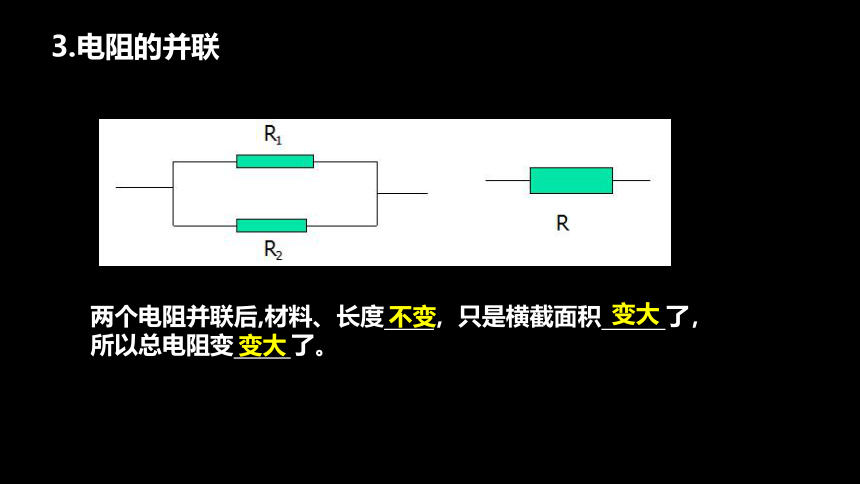

3.电阻的并联
两个电阻并联后,材料、长度
，只是横截面积
了，所以总电阻变
了。
不变
变大
变大

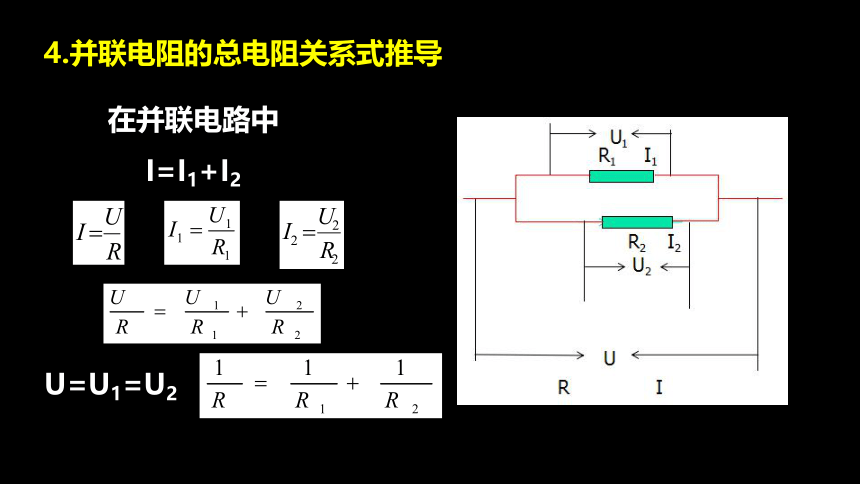

4.并联电阻的总电阻关系式推导
在并联电路中
I=I1+I2
U=U1=U2

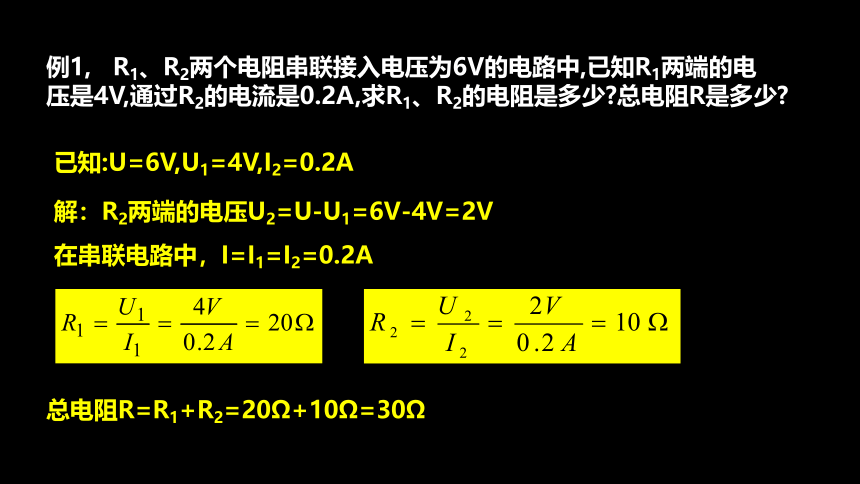

例1,
R1、R2两个电阻串联接入电压为6V的电路中,已知R1两端的电压是4V,通过R2的电流是0.2A,求R1、R2的电阻是多少?总电阻R是多少?
已知:U=6V,U1=4V,I2=0.2A
解：R2两端的电压U2=U-U1=6V-4V=2V
在串联电路中，I=I1=I2=0.2A
总电阻R=R1+R2=20Ω+10Ω=30Ω

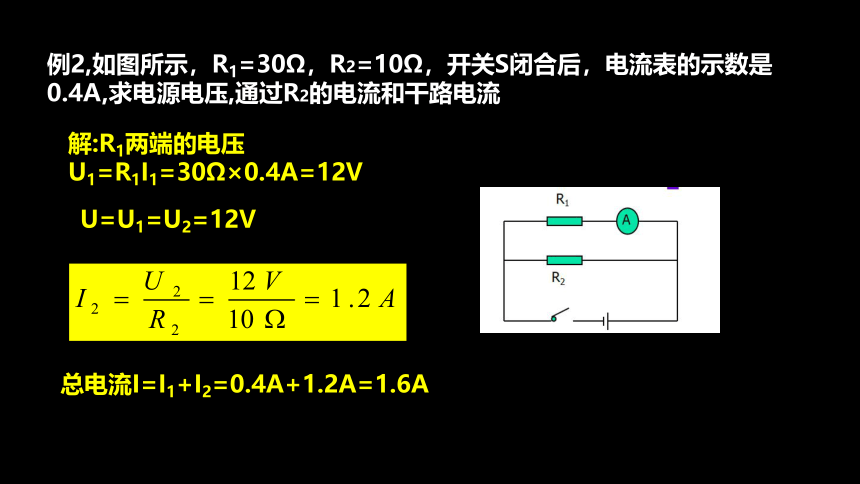

例2,如图所示，R1=30Ω，R2=10Ω，开关S闭合后，电流表的示数是0.4A,求电源电压,通过R2的电流和干路电流
解:R1两端的电压
U1=R1I1=30Ω×0.4A=12V
U=U1=U2=12V
总电流I=I1+I2=0.4A+1.2A=1.6A

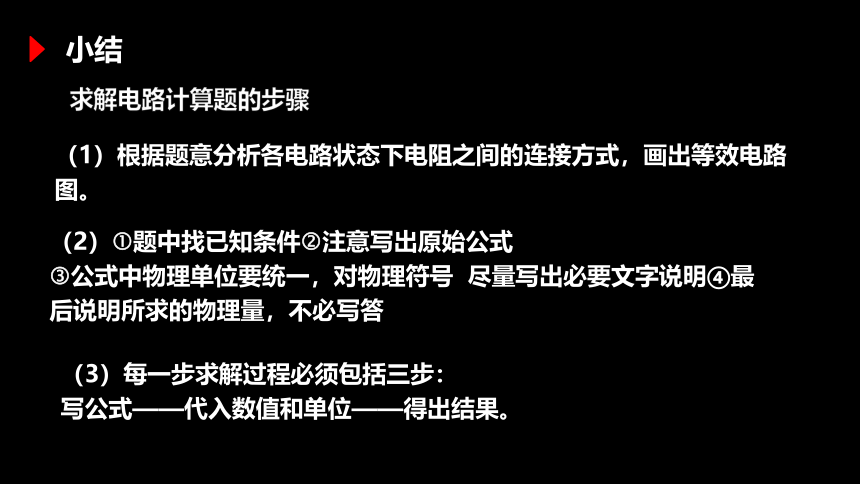

求解电路计算题的步骤
小结
（1）根据题意分析各电路状态下电阻之间的连接方式，画出等效电路图。
（2）?题中找已知条件?注意写出原始公式
?公式中物理单位要统一，对物理符号
尽量写出必要文字说明④最后说明所求的物理量，不必写答
（3）每一步求解过程必须包括三步：
写公式——代入数值和单位——得出结果。
二、串联分压的规律
串联电路中，电阻两端电压之比等于电阻阻值之比
（串联分压，电阻大的分压大）
三、并联分流的规律
并联电路中，通过各支路电流跟支路电阻成反比
并联分流，电流比等于电阻的反比。电阻大的分流小。
1.两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于（　　）
A．减小了导体长度
B．减小了导体横截面积
C．增大了导体横截面积
D．增大了导体长度
D
练一练
解析：导体串联后相当于增大了导体的长度，所以导体总电阻增大，且大于其中任何一个导体的电阻。
2.甲、乙为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联在电路中，则（　　）
A．甲电阻丝的电阻小
B．乙电阻丝两端的电压大
C．甲电阻丝通过的电流小
D．乙电阻丝两端的电压小
D
解析：甲、乙材料和长度相同，由图知甲的横截面积小于乙的横截面积，其他条件一样，所以甲的电阻大于乙的电阻；串联电路中电流处处相等，由欧姆定律可知U=IR，所以甲电阻丝两端电压大，乙电阻丝两端电压小。
D
3.如图所示电路的总电阻为10欧，则下列判断中正确的是（　　）
A．R1的阻值可能为2欧
B．R2的阻值可能为5欧
C．R1的阻值可能为10欧
D．R2的阻值可能为20欧
解析：由图可知，电阻R1和R2并联在电路中，在并联电路中，电路总电阻小于任何一个分电阻，即R总＜R1且R总＜R2，而R总=10Ω，故R1和R2的阻值都大于10Ω，故ABC错误，D正确。
4.晚上，小华打开台灯开始写作业，随着发光灯泡数量的增多，家庭电路中（　　）
A．总电阻减小，总电流减小
B．总电阻减小，总电流增大
C．总电阻增大，总电流大
D．总电阻增大，总电流减小
B
解析：多个小灯泡组成的是并联电路，根据并联电路电流特点可知：并联电路总电流等于各支路电流之和，所以发光灯泡数量越多，电路中的支路越多，总电流越大；根据欧姆定律，电源电压不变时，总电流增大，所以总电阻减小。
5.如图所示是电阻甲和乙的I-U图象，下列说法正确的是（　　）
A．电阻乙为定值电阻
B．当电阻甲两端电压为2V时，R甲=0.4Ω
C．当两个电阻串联时，电流为0.2A，则电源电压为3V
D．当两电阻并联在电压为2V的电源时，电路总电阻为15Ω
C
6.如图所示的电路中，电源电压保持不变，R1=20Ω。闭合开关s，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为0.4A；移动滑片p到最左端a时，电流表示数为0.3A，求：
（1）滑片P从c点移到a点过程中，滑动变阻器R2两端的电压
（填“变大”、“变小”或“不变”）
（2）电源电压。
（3）滑动变阻器R2的最大阻值？
变大
欧姆定律在串并联电路中应用
课堂小结
串、并联电阻
串联电路总电阻：R=R1+R2
并联电路总电阻：
串联分压规律
电阻两端电压之比等于电阻阻值之比
U1：U2=R1：R2
并联分流规律
通过各支路电流跟支路电阻成反比
I1：I2=R2：R1
