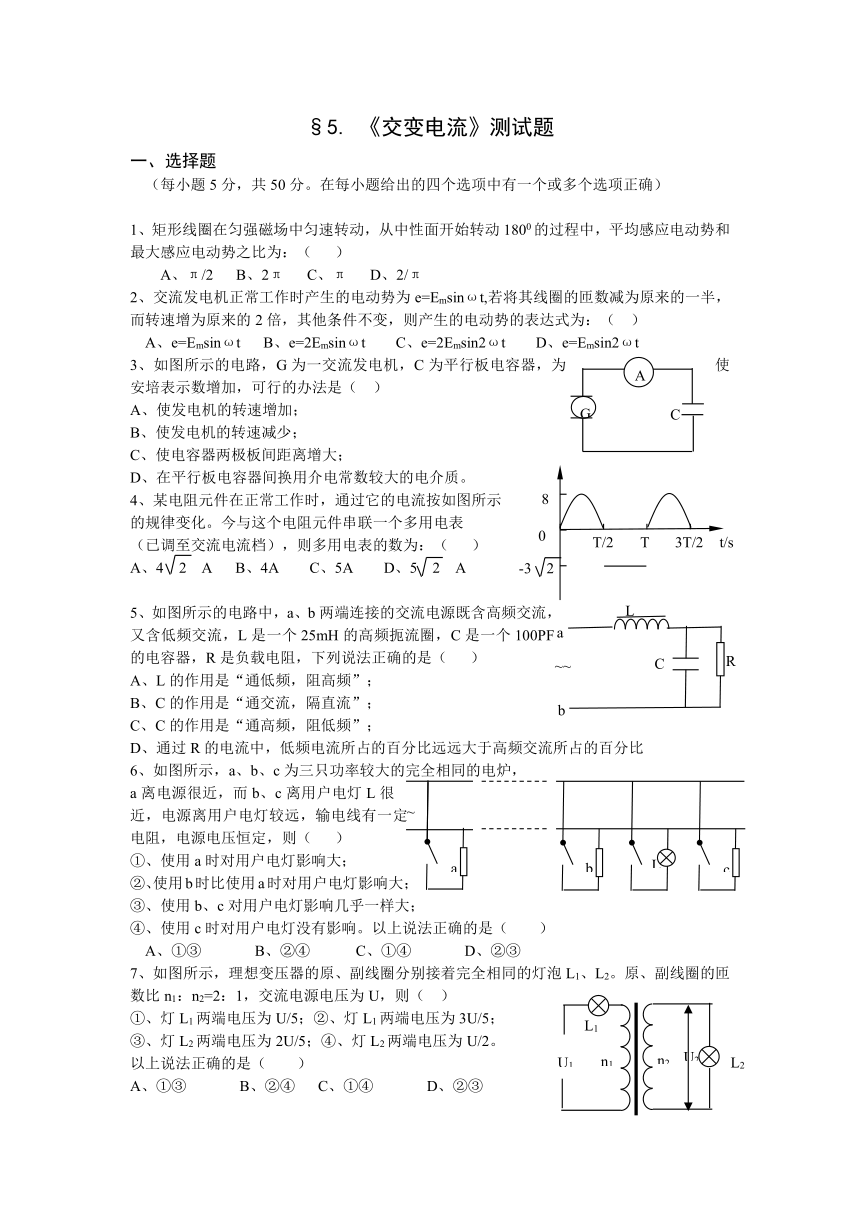

§5. 《交变电流》测试题
一、选择题
（每小题5分，共50分。在每小题给出的四个选项中有一个或多个选项正确）
1、矩形线圈在匀强磁场中匀速转动，从中性面开始转动1800的过程中，平均感应电动势和最大感应电动势之比为：（ ）
A、π/2 B、2π C、π D、2/π
2、交流发电机正常工作时产生的电动势为e=Emsinωt,若将其线圈的匝数减为原来的一半，而转速增为原来的2倍，其他条件不变，则产生的电动势的表达式为：（ ）
A、e=Emsinωt B、e=2Emsinωt C、e=2Emsin2ωt D、e=Emsin2ωt
3、如图所示的电路，G为一交流发电机，C为平行板电容器，为使安培表示数增加，可行的办法是（ ）
A、使发电机的转速增加；
B、使发电机的转速减少；
C、使电容器两极板间距离增大；
D、在平行板电容器间换用介电常数较大的电介质。
4、某电阻元件在正常工作时，通过它的电流按如图所示
的规律变化。今与这个电阻元件串联一个多用电表
（已调至交流电流档），则多用电表的数为：（ ）
A、4 2 A B、4A C、5A D、5 2 A
5、如图所示的电路中，a、b两端连接的交流电源既含高频交流，又含低频交流，L是一个25mH的高频扼流圈，C是一个100PF的电容器，R是负载电阻，下列说法正确的是（ ）
A、L的作用是“通低频，阻高频”；
B、C的作用是“通交流，隔直流”；
C、C的作用是“通高频，阻低频”；
D、通过R的电流中，低频电流所占的百分比远远大于高频交流所占的百分比
6、如图所示，a、b、c为三只功率较大的完全相同的电炉，
a离电源很近，而b、c离用户电灯L很近，电源离用户电灯较远，输电线有一定电阻，电源电压恒定，则（ ）
①、使用a时对用户电灯影响大；
②、使用b时比使用a时对用户电灯影响大；
③、使用b、c对用户电灯影响几乎一样大；
④、使用c时对用户电灯没有影响。以上说法正确的是（ ）
A、①③ B、②④ C、①④ D、②③
7、如图所示，理想变压器的原、副线圈分别接着完全相同的灯泡L1、L2。原、副线圈的匝数比n1：n2=2：1，交流电源电压为U，则（ ）
①、灯L1两端电压为U/5；②、灯L1两端电压为3U/5；
③、灯L2两端电压为2U/5；④、灯L2两端电压为U/2。
以上说法正确的是（ ）
A、①③ B、②④ C、①④ D、②③

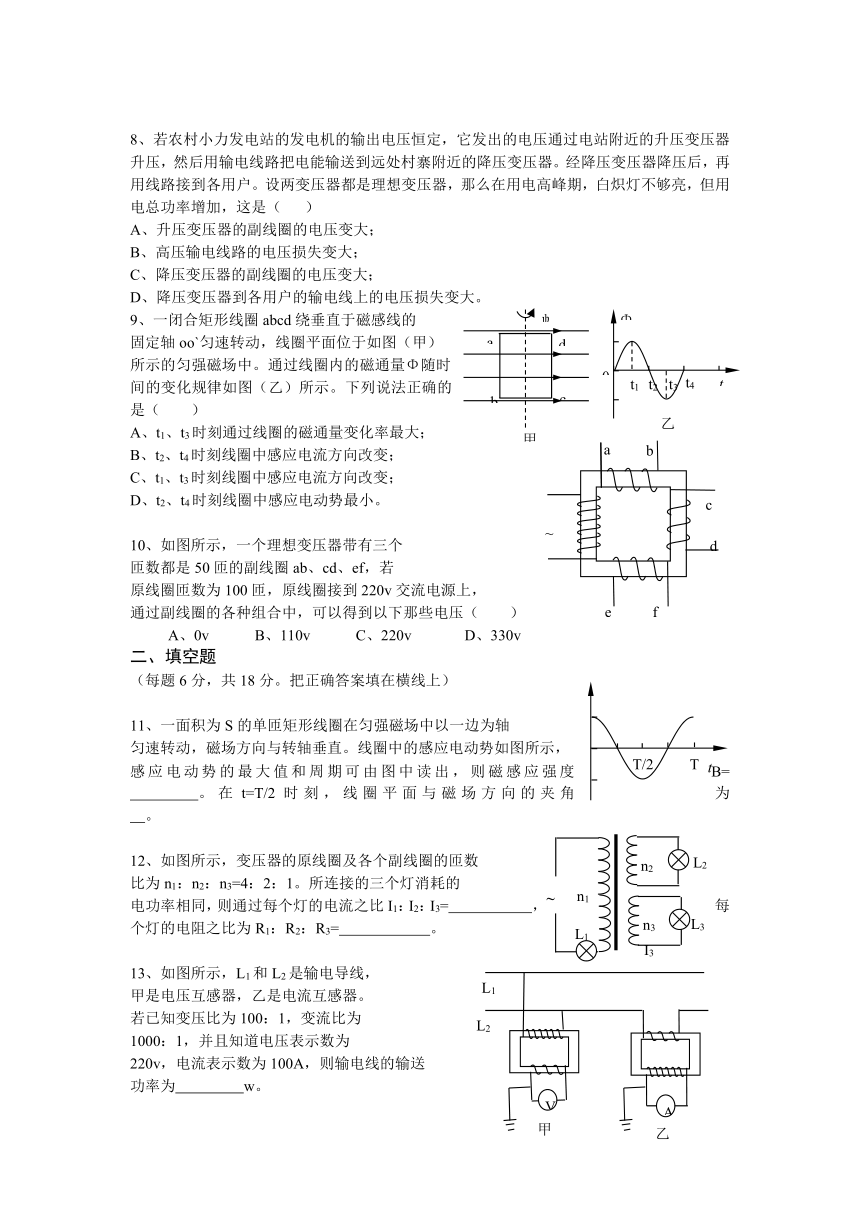

8、若农村小力发电站的发电机的输出电压恒定，它发出的电压通过电站附近的升压变压器升压，然后用输电线路把电能输送到远处村寨附近的降压变压器。经降压变压器降压后，再用线路接到各用户。设两变压器都是理想变压器，那么在用电高峰期，白炽灯不够亮，但用电总功率增加，这是（ ）
A、升压变压器的副线圈的电压变大；
B、高压输电线路的电压损失变大；
C、降压变压器的副线圈的电压变大；
D、降压变压器到各用户的输电线上的电压损失变大。
9、一闭合矩形线圈abcd绕垂直于磁感线的
固定轴oo`匀速转动，线圈平面位于如图（甲）
所示的匀强磁场中。通过线圈内的磁通量Φ随时间的变化规律如图（乙）所示。下列说法正确的是（ ）
A、t1、t3时刻通过线圈的磁通量变化率最大；
B、t2、t4时刻线圈中感应电流方向改变；
C、t1、t3时刻线圈中感应电流方向改变；
D、t2、t4时刻线圈中感应电动势最小。
10、如图所示，一个理想变压器带有三个
匝数都是50匝的副线圈ab、cd、ef，若
原线圈匝数为100匝，原线圈接到220v交流电源上，
通过副线圈的各种组合中，可以得到以下那些电压（ ）
A、0v B、110v C、220v D、330v
二、填空题
（每题6分，共18分。把正确答案填在横线上）
11、一面积为S的单匝矩形线圈在匀强磁场中以一边为轴
匀速转动，磁场方向与转轴垂直。线圈中的感应电动势如图所示，
感应电动势的最大值和周期可由图中读出，则磁感应强度B= 。在t=T/2时刻，线圈平面与磁场方向的夹角为 。
12、如图所示，变压器的原线圈及各个副线圈的匝数
比为n1：n2：n3=4：2：1。所连接的三个灯消耗的
电功率相同，则通过每个灯的电流之比I1：I2：I3= ，每个灯的电阻之比为R1：R2：R3= 。
13、如图所示，L1和L2是输电导线，
甲是电压互感器，乙是电流互感器。
若已知变压比为100：1，变流比为
1000：1，并且知道电压表示数为
220v，电流表示数为100A，则输电线的输送
功率为 w。
三、计算题
（共32分，要求写出必要文字说明，方程式和重要演算步骤。有数值计算的题，答案中应明确写出数值和单位。）
14、（16分）如图所示，匀强磁场的磁感应强度B=0.5T，边长L=10cm的正方形线圈abcd共100匝，线圈电阻r=1Ω。线圈绕垂直于磁感线的对称轴OO`匀速转动，角速度ω=2πrad/s，设电路电阻R=4Ω。求：
①、转动过程中感应电动势的最大值；
②、由图示位置（线圈平面与磁感线平行）转过600角时的瞬时感应电动势；
③、由图示位置转过600角的过程中产生的平均感应电动势；
④、交流电表的示数；
⑤、转动一周外力做的功。
15、有条河流，流量Q=2 m3/s，落差h=5m，现利用其发电，若发电机总效率为50%，输出电压为240v，输电线总电阻为R=30Ω，允许损失功率为输出功率的6%，为满足用户的需求，则该输电线路的使用的理想升压、降压变压器的匝数比各是多少？能使多少盏“220v，100w”的电灯正常发光？（g取10m/s2）
测试题答案
一、选择题：
1、D 2、D 3、AD 4、C 5、ACD 6、D 7、A 8、B 9、C 10、ABCD
二、填空题：
11、EmT/2πs ，π/6 12、1：1：2 ，4：4：1 13、2.2x109 w
三、计算题：
14、①、Em=3.14v, ②、e=1.57v ③、E平均=2.60v ④、U=1.78v ⑤、WF=0.99J
15、⑴、n1：n2=6：125 ，n3：n4= 235：11 ⑵、N=470（盏）
